Дозаторы весовые дискретного действия ADW-E, ГРСИ 69552-17
Номер госреестра:
69552-17
Наименование СИ:
Дозаторы весовые дискретного действия
Обозначение типа:
ADW-E
Производитель:
Фирма "Yamato Scale Co. Ltd.", Япония
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
04.12.2022
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 68193
об утверждении типа средств измерений
Лист № 1
Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Дозаторы весовые дискретного действия ADW-E
Назначение средства измерений
Дозаторы весовые дискретного действия ADW-E (далее - средство измерений)
предназначены для измерений массы.
Описание средства измерений
Принцип действия средства измерений основан на использовании гравитационного
притяжения. Сила тяжести объекта измерений (материала, подлежащего дозированию)
вызывает деформацию чувствительного элемента средства измерений (тензометрического
датчика), которая преобразуется в аналоговый электрический сигнал, пропорциональный массе
объекта измерений. Этот сигнал подвергается аналого-цифровомупреобразованию, математической
обработке электронными устройствами средства измерений с дальнейшим определением значения
массы объекта измерений. В зависимости от измеренного значения массы осуществляется
управление подачей материала для формирования дозы с предварительно заданной массой.
Результаты измерений отображаются в визуальной форме на дисплее средства
измерений и/или передаются в виде цифрового электрического сигнала через интерфейс связи.
Средство измерений представляет собой автоматический весовой дозатор дискретного
действия с комбинированной дозой по ГОСТ 8.610-2012 и состоит из следующих частей:
– опорный каркас;
– вибрационный питатель, распределяющий взвешиваемый материал на порции;
– в верхней части дозатора ряд расположенных по кругу питающих бункеров, ряд узлов
взвешивания (с грузоприемным устройством в виде бункера) под ними, а в части модификаций
ряд накопительных бункеров под узлами взвешивания. Каждый узел взвешивания опирается на
один весоизмерительный тензорезисторный датчик, закрытый защитным кожухом, и содержит
устройство аналого-цифрового преобразования сигналов датчика (A-ADV) и устройство
управления (A-SUB) механизмом сброса дозируемого материала (откидные крышки, приводимые
в действие электродвигателем с эксцентриком или со специальной системой рычагов);
– в нижней части дозатора один, два или три бункера формирования дозы материала,
получаемой путем сброса из комбинации узлов взвешивания (и/или накопительных бункеров)
материала суммарной массой, соответствующей заданной дозе;
– электрический шкаф специальной формы, огибающий бункер формирования дозы и
содержащий микропроцессорное электронное устройство обработки измерительной информации
и управления средством измерений, блоки цифровых интерфейсов, устройства питания
и коммутации;
– показывающее устройство с чувствительным экраном (RCU-920);
– печатающее устройство (в зависимости от оснащения).
Средство измерений выпускается в модификациях, отличающихся значением наибольшего
предела узлов взвешивания, их количеством, особенностями конструкции частей дозатора,
определяемыми характером материала, для дозирования которого он предназначен, а также
оснащением.
Модификации средства измерений имеют обозначения вида: ADW-E-[A][B][C], где
[A] - Обозначение максимально возможного объема дозы, за один сброс, в литрах: 02;
03; 05; 06; 10; 16
[B] - Количество узлов взвешивания: 08; 10; 14; 16; 18; 20; 24
[C] - Конструкция:
S: при каждом цикле дозирования доза формируется из порций, получаемых
непосредственно из узлов взвешивания;
Лист № 2
Всего листов 7
M: из узла взвешивания порция может быть сброшена в накопительный бункер и при
каждом цикле дозирования доза формируется из порций, получаемых и из узлов взвешивания,
и/или из накопительных бункеров;
F: из узла взвешивания порция может быть сброшена в один из двух (или один из трех,
рисунок 2) бункеров формирования дозы, и за один цикл взвешивания формируются две дозы.
Створки узлов взвешивания открываются в две стороны, сбрасывая дозу материала поочередно
в один из бункеров.
Внешний вид средства измерений представлен на рисунках 1 и 2.
Схема пломбировки от несанкционированного доступа и обозначение места нанесения
знака поверки представлены на рисунках 3 и 4.
ADW-E-1014S
ADW-E-0514F
ADW-E-[A][B]F, два бункера
ADW-E-[A][B]F, три бункера

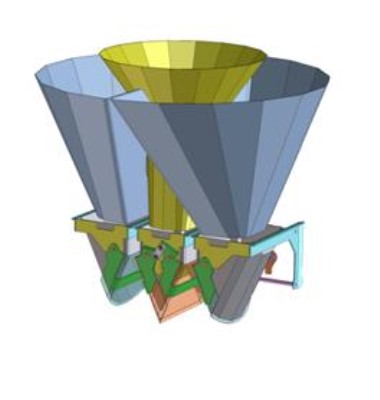

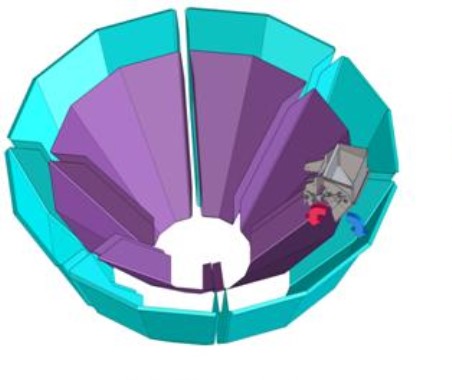

Рисунок 1 - Внешний вид средства измерений и схема бункера формирования дозы материала
(примеры)
Лист № 3
Всего листов 7

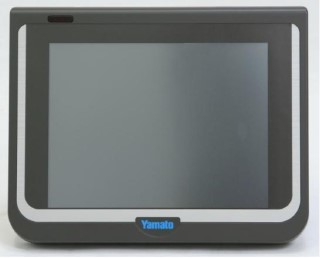

Рисунок 2 - Внешний вид показывающего устройства RCU-920

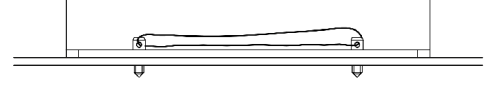

Рисунок 3 - Схема пломбировки узла взвешивания (со снятым грузоприёмным устройством),
слева - вид спереди, справа - вид сбоку

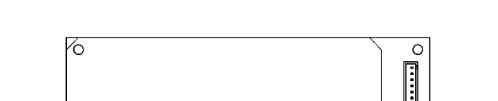

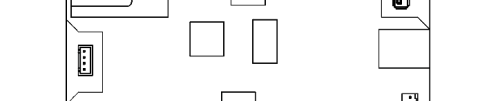

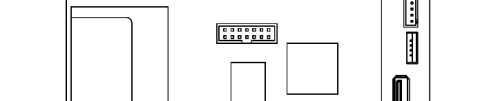

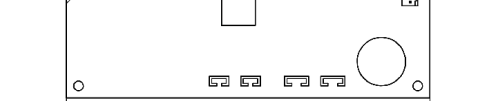

Рисунок 4 - Схема пломбировки печатной платы электронного устройства обработки
измерительной информации и управления
Свинцовая пломба с оттиском
клейма поверителя
Проволока пломбы
Винт крепления кожуха
Кожух взвешивающего
модуля с датчиком
Кронштейн для установки
бункера на датчик
Печатная плата электронного устройства
обработки измерительной информации и
управления в электрическом шкафу
Кожух над печатной платой,
закрывающий доступ к
переключателю режима регулировки
Проволока пломбы
Свинцовая пломба с
оттиском клейма поверителя
Переключатель режима регулировки
Лист № 4
Всего листов 7
Программное обеспечение
Программное обеспечение являетсявстроенным,используетсяв стационарной
(закрепленной) аппаратной части с определенными программными средствами.
Для защиты от несанкционированного доступа к метрологически значимой части
программного обеспечения, параметрам регулировки средства измерений, а также измерительной
информации, используются:
– пломбировка переключателя регулировки на печатной плате электронного устройства,
осуществляющего обработку сигнала датчика;
– разграничение прав доступа к режимам работы средства измерений с помощью пароля.
Идентификационные данные ПО доступны для просмотра при работе средства
измерений в специальном пункте меню в соответствии с эксплуатационной документацией.
Номер версии (идентификационный номер) ПО должен быть не ниже указанного в таблице 1.
Уровень защиты программного обеспечения «Высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки)
A-ADV
Идентификационное наименование ПОA-ADV
Номер версии не ниже (идентификационный номер) ПО 01.01.00
Цифровой идентификатор ПО -
Значение
A-SUB
A-SUB
01.01.00
-
RCU-920
RCU-920
01.01.00
-
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
Наименование характеристикиЗначение
Номинальное значение класса точности по Ref(1)
ГОСТ 8.610-2012
Класс точности по ГОСТ 8.610-2012*Х(1); Х(2)
Наибольший предел, Max См. таблицу 3
Цена деления шкалы d См. таблицу 3
Наименьший предел, Min:
– для ADW-E-02…;>
5 г
– для ADW-E-03…; >
10 г
– для ADW-E-05…, >
20 г
– для ADW-E-06…, ADW-E-10…, ADW-E-16… >
40 г
Значение номинальной минимальной дозы MinfillСм. таблицу 4
* Класс точности Х(х) определяется при первичной поверке дозатора при испытании на
материале, для дозирования которого предназначен дозатор (материал указывается на
маркировочной табличке дозатора)
Число делений
шкалы n
(n = Max / d)
Таблица 3 - Характеристики модификаций
МодификацияНаибольшийЦена деления
предел (узлашкалы d, г
взвешивания)
Max, г
ADW-E-0210S2000,05
ADW-E-0210M2000,05
ADW-E-0214S2000,05
ADW-E-0216S2000,05
ADW-E-0216M2000,05
ADW-E-0220S2000,05
2000
2000
2000
2000
2000
2000
Значение
номинальной
максимальной
дозы Maxfill, г
2000
2000
2000
2000
2000
2000
Лист № 5
Всего листов 7
Цена деления
шкалы d, г
Продолжение таблицы 3
МодификацияНаибольший
предел
(узла взвешивания)
Max, г
ADW-E-0220M200
ADW-E-0224S200
ADW-E-0224M200
ADW-E-0508M300
ADW-E-0510S300
ADW-E-0514S300
ADW-E-0516S300
ADW-E-0516M300
ADW-E-0520S300
ADW-E-0520M300
ADW-E-0524S300
ADW-E-0524M300
ADW-E-1010S 1500
ADW-E-1014S 1500
ADW-E-1014M 1500
ADW-E-1016S 1500
ADW-E-1016M 1500
ADW-E-1020S 1500
ADW-E-1024S 1500
ADW-E-1024M 1500
ADW-E-1614S 2500
ADW-E-1614M 2500
ADW-E-0314F300
ADW-E-0318F300
ADW-E-0320F300
ADW-E-0614F500
ADW-E-0618F500
ADW-E-1014F 1500
0,05
0,05
0,05
0,1
0,1
0,1
0,1
0,1
0,1
0,1
0,1
0,1
0,5
0,5
0,5
0,5
0,5
0,5
0,5
0,5
1,0
1,0
0,1
0,1
0,1
0,2
0,2
0,5
Число
делений
шкалы n
(n = Max / d)
2000
2000
2000
3000
3000
3000
3000
3000
3000
3000
3000
3000
3000
3000
3000
3000
3000
3000
3000
3000
5000
5000
3000
3000
3000
2500
2500
3000
Значение
номинальной
максимальной дозы
Maxfill, г
2000
2000
2000
2000
2000
2000
2000
2000
2000
2000
2000
2000
3000
3000
3000
3000
3000
3000
3000
3000
5000
5000
500
500
500
1000
1000
3000
Таблица 4 - Минимально допустимое значение номинальной минимальной дозы (Minfill), г
d, гMinfill, для класса точности, не менее
Х(1)Х(2)
0,0532,916,4
0,132,916,4
0,2 131,632,8
0,5 493,5 164,5
Значение
220
50±1
4
Таблица 5 - Основные технические характеристики
Наименование характеристики
Параметры электрического питания:
– напряжение переменного тока, В
– частота переменного тока, Гц
Среднее количество порций на дозу
Габаритные размеры средства измерений, мм, не более
– высота
– ширина
– длина
4000
4000
4000
Лист № 6
Всего листов 7
Значение
Продолжение таблицы 5
Наименование характеристики
Условия эксплуатации:
– температура окружающей среды,
о
С
– относительная влажность, %
от –10 до +40
до 85 включ.
Знак утверждения типа
наносится на маркировочную табличку, расположенную на корпусе средства измерений
методом офсетной печати, а также на титульные листы эксплуатационной документации.
Комплектность средства измерений
Таблица 6 - Комплектность средства измерений
Наименование
Дозатор
Комплект принадлежностей
Руководство по эксплуатации
Обозначение
---
Количество
1 шт.
1 шт.
1 экз.
Поверка
осуществляется по ГОСТ 8.523-2014 «ГСИ. Дозаторы весовые автоматические дискретного
действия. Методика поверки».
Основные средства поверки:
рабочие эталоны единицы массы 4-го разряда по ГОСТ 8.021-2015;
весы неавтоматического действия (весы для статического взвешивания) соответствующие
требованиям к контрольному прибору по 5.5 ГОСТ 8.523-2014.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на пломбу согласно схеме пломбировки и/или свидетельство о
поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к дозаторам
весовым дискретного действия ADW-E
ГОСТ 8.610-2012 «ГСИ. Дозаторы весовые автоматические дискретного действия.
Часть 1. Метрологические и технические требования. Методы испытаний»
ГОСТ8.021-2015«Государственнаясистемаобеспеченияединстваизмерений.
Государственная поверочная схема для средств измерений массы»
ГОСТ 8.523-2014 «ГСИ. Дозаторы весовые автоматические дискретного действия. Методика
поверки»
Техническая документация изготовителя
Изготовитель
«YAMATO SCALE CO., LTD.», Япония
Юридический адрес: 5-22 Saenba-cho, Akashi, Japan, 673-8688
Почтовый адрес: 5-22 Saenba-cho, Akashi, Japan, 673-8688
Телефон: +81(78)918-5566, +81(78)918-5567, +81(78)918-5568
Факс: +81(78)918-5552
Web-сайт:
Лист № 7
Всего листов 7
Заявитель
Представительство общества с ограниченной ответственностью «ЯМАТО СКЕЙЛ ГмбХ»
(Германия)
ИНН 9909210499
Юридический адрес: 109341, г. Москва, ул. Люблинская, 151
Телефон: +7 495 620 48 70
Телефон: (495) 620 48 70
Факс: (495) 620 48 77
Web-сайт:
E-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Trial: 119361, г. Москва, ул. Озерная, 46
Телефон/факс: (495) 437 55 77 / (495) 437 56 66
Web-сайт: vniims.ru
E-mail:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений
в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 32736-09 | Дозаторы автоматические весовые непрерывного действия | MULTIDOS | Фирма "Schenck Process Europe GmbH", Германия | 1 год | Перейти |
| 71335-18 | Дозаторы электронные | Rainin мод. E4 XLS и E4 XLS+ | Фирма "Mettler-Toledo Rainin Limited Liability Company", США | 1 год | Перейти |
| 6959-78 | Дозаторы объемные порционные | ДОП6-12У4, ДОП25-12У4, ДОП45-12У4 | Нет данных | Нет данных | Перейти |
| 3072-72 | Дозаторы весовые полуавтоматические | ДВК-50П | Нет данных | 1 год (ГОСТ 8.002-71) | Перейти |
| 5435-76 | Дозаторы пива | ДП-0,5 | ПО "Киевторгмаш", Украина, г.Киев | Нет данных | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
