Машина для измерения длины текстильного полотна MA/HD 250 - 231, ГРСИ 69541-17
Номер госреестра:
69541-17
Наименование СИ:
Машина для измерения длины текстильного полотна
Обозначение типа:
MA/HD 250 - 231
Производитель:
Фирма "CTMC Technical Service Import and Export Corporation", Китай
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ 01
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 68182
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Машина для измерения длины текстильного полотна MA/HD 250 - 231
Назначение средства измерений
Машина для измерения длины текстильного полотна MA/HD 250 - 231 (далее - машина)
предназначена для измерений длины текстильного полотна.
Описание средства измерений
Машина имеет механизм с электрическим приводом для раскатывания и накатывания
рулона полотна, механическое устройство натяжения полотна.
Измерение длины полотна осуществляется прямым суммированием отдельным счетным
устройством количества электрических импульсов при вращении измерительных колес. Колеса
приводятся в движение через непосредственное соприкосновение с тканью. Полный оборот
измерительных колес, при движении полотна, составляет 0,1 м. На каждый сантиметр
пройденного расстояния формируется один прямоугольный импульс. В счетчике импульсов
предусмотрен механизм сбрасывания показаний (кнопка установки нуля).
Тип машины 1. Класс точности машины II по ГОСТ 27641 - 88.

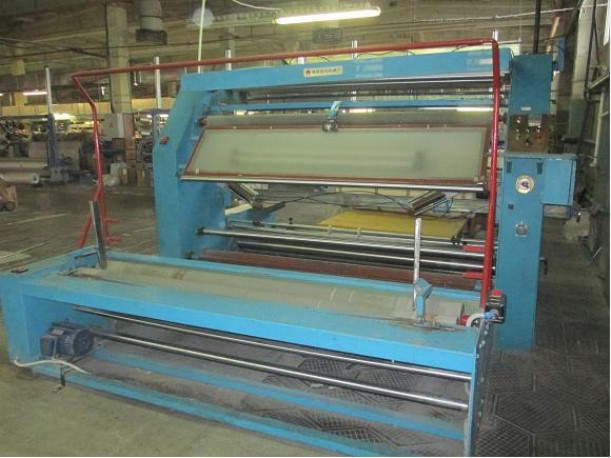

Общий вид машины показан на рисунке 1. Место пломбирования счетного устройства
указано на рисунке 2.
Счетное устройство
Рисунок 1
Лист № 2
Всего листов 3
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
+
1
Таблица 1 - Метрологические и технические характеристики машины
Наименование параметраЗначение
Диапазон измерений длины (L), м от 60 до 1000
Пределы основной относительной погрешности измерений длины (L), % ± 0,5
Дискретность отсчета устройства индикации длины (L), м 0,1
Потребляемая мощность, Вт, не более 2200,0
Напряжение питания, В380
Частота питания, Гц
50
-
2,5
Нормальные условия измерений
- температура окружающей среды, ºСот +15 до +35
- относительная влажность, %, не более 75
- атмосферное давление, кПаот 84,0 до 106,7
Габаритные размеры не более (Д×Ш×В), мм3200×3000×1945
Масса, кг, не более 2000
Знак утверждения типа
наносится фотохимическим способом на табличку на корпусе шкафа-стойки оператора и на
титульные листы эксплуатационной документации, типографским способом.
Комплектность средства измерений
Таблица 2
Наименование
Машина для измерения длины текстильного полотна
MA/HD 250 - 231
Обозначение
-
Количество
1 шт

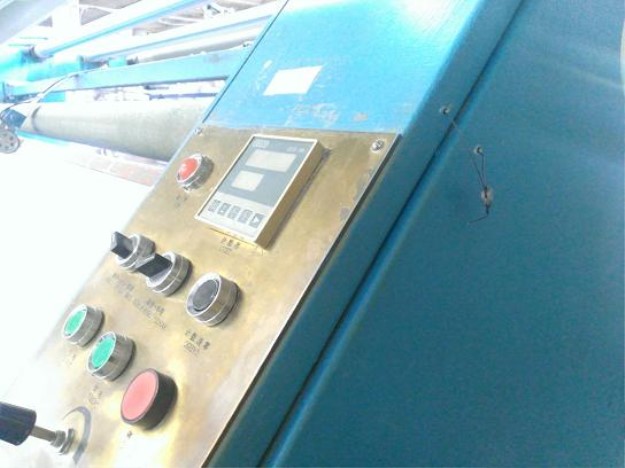

Место пломбирования счетного устройства
Рисунок 2
Лист № 3
Всего листов 3
Наименование
Измерительный блок со счетчиком длины полотна
Паспорт
Методика поверки
Обозначение
-
МА/НD 250 - 231 ПС
МА/НD 250 - 231 МП
Количество
1 шт
1 шт
1 шт
Поверка
осуществляется по документу МА/НD 250 - 231 МП «Машина для измерения длины текстильного
полотна МА/НD 250 - 231. Методика поверки», утвержденному ФБУ «Воронежский ЦСМ»
«05» июня 2017 г.
Основное средство поверки:
- рулетка измерительная металлическая, класс точности 2 по ГОСТ 7502-98
(рег. № 35280-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на лицевую панель управления машины ввиде наклейки.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к машине для
измерения длины текстильного полотна MA/HD 250 - 231
ГОСТ 27641 - 88 «Машины для измерения длины текстильного полотна».
Техническая документация изготовителя CTMC TECHNICAL SERVICE IMPORT AND
EXPORT CORPORATION. Паспорт MA/HD 250 - 231.
Изготовитель
CTMC TECHNICAL SERVICE IMPORT AND EXPORT CORPORATION, Китай
Адрес: 100027, Beijing, Xinzhong Str. 68. China
Тел./факс: 0086-10-65527956
Заявитель
ЗАО «Промтекстиль»
ИНН 3662075395
Адрес: Россия, 394026, г. Воронеж, ул. Текстильщиков, д.5
Тел.: (473) 246-10-22, (473) 239-22-11, факс: (473) 278-53-90
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации, метрологии и испытаний в Воронежской области» (ФБУ «Воронежский ЦСМ»)
Адрес: 394018, г. Воронеж, ул. Станкевича, 2
Тел./факс: (473) 220-77-29
Аттестат аккредитации ФБУ «Воронежский ЦСМ» по проведению испытаний средств
измерений в целях утверждения типа № RA.RU.311949 от 03.11.2016 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
