Приложение к свидетельству № 68180
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Источники питания SM 500-CP-90P324
Назначение средства измерений
Источники питания SM 500-CP-90P324 (далее по тексту - источники питания)
предназначены для воспроизведения регулируемых стабилизированных постоянного напряжения
и силы постоянного тока.
Описание средства измерений
Принцип действия основан на выпрямлении напряжения сети с последующим
импульснымпреобразованиемрегулируемымпреобразователемиподачейчерез
трансформатор на выпрямитель, стабилизатор и фильтр. Выпрямленное напряжение поступает
на выходные соединители и на схемы измерения и автоматического регулирования.
Конструктивно источники питания выполнены в металлических корпусах настольного
исполнения, допускающих монтаж в приборную стойку.
Источники питания представляют собой программируемые, регулируемые источники
постоянного напряжения и силы постоянного тока. Управление и контроль над режимами
работы источников осуществляет встроенный микроконтроллер.
На передней панели источников питания расположены: жидкокристаллические
индикаторы, предназначенные для отображения режимов работы и параметров напряжения и
силы постоянного тока на выходе в цифровом виде; светодиодный индикатор состояния
источника; поворотный выключатель сетевого питания; поворотные регуляторы уровня
напряжения и силы тока на выходе.
На задней панели источников питания расположены: разъем питания от сети
переменного тока; выходные клеммы положительной и отрицательной полярности; разъемы
интерфейсов управления USB, LAN; разъемы аналогового интерфейса, интерфейсов RS-232,
RS-485, RS-422, USB (в зависимости от установленных опций).
Источники питания оснащены цифровыми измерителями напряжения и силы
постоянного тока, которые позволяют контролировать одновременно оба параметра.
Источники питания обладают низкими значениями нестабильности при изменении
напряжения, силы тока нагрузки и при изменении напряжения питания, а также низким
уровнем пульсаций напряжения, силы тока на выходе. Конструкция источников питания
обеспечивает защиту от перегрузок и короткого замыкания на выходе.
Источники питания могут комплектоваться дополнительными опциями (встраиваемыми
модулями), расширяющими функциональные возможности источников питания (см. таблицу 1).
Таблица 1 - Дополнительные опции источников питания
Обозначение опцииОписание
INT MOD ANAАналоговый интерфейс
INT MOD SERВстраиваемый модуль интерфейсов USB, RS-485, RS-422, RS-232
Для предотвращения несанкционированного доступа к внутренним частям источников
предусмотрена пломбировка в виде наклейки на боковой панели, закрывающей стык панелей.
На рисунке 1 представлен общий вид источников питания, место для нанесения знака
утверждения типа и схема пломбировки от несанкционированного доступа.
Лист № 2
Всего листов 5

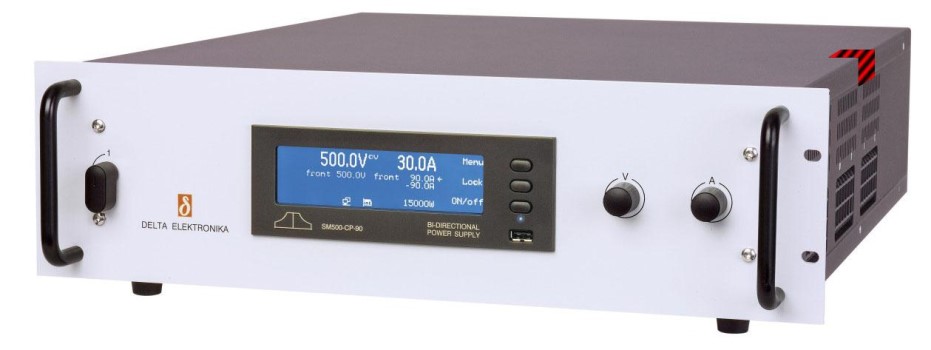

Рисунок 1 - Общий вид источников, место для нанесения знака утверждения типа (А)
и схема пломбировки от несанкционированного доступа (Б)
Программное обеспечение
встроено в защищённую от записи память микроконтроллера, что исключает возможность его
несанкционированных настройки и вмешательства, приводящих к искажению результатов
измерений.
Метрологические характеристики источников питания нормированы с учетом влияния
программного обеспечения.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений в соответствии с Р 50.2.077-2014 - «средний».
Идентификационныеданныепрограммногообеспеченияисточниковпитания
представлены в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения источников питания
Идентификационные данные (признаки) Значение
Идентификационное наименование ПОSM15000
Номер версии (идентификационный номер ПО) не ниже 1.0.1
Цифровой идентификатор ПО нет данных
Метрологические и технические характеристики
Таблица 3 - Метрологические характеристики источников питания SM 500-CP-90P324
ХарактеристикаЗначение
12
Диапазон воспроизведения и измерения напряжения постоянного тока, В от 0 до 500
Диапазон воспроизведения и измерения силы постоянного тока, А от 0 до 90
Диапазон воспроизведения и измерения мощности, Вт
от 0 до 15
×
10
3
Пределы допускаемой абсолютной погрешности воспроизведения и
измерения напряжения постоянного тока, В, в зависимости от способа
управления и считывания показаний:
- лицевая панель,
±(0,002
×
U
уст
+ 0,2),
- аналоговый интерфейс (опция INT MOD ANA),
±(0,0006
×
U
уст
+ 0,03),
А
Б
Лист № 3
Всего листов 5
±(0,002
×
I
уст
+ 0,2),
±(0,0006
×
I
уст
+ 0,0054)
±(0,004
×
P
уст
+2),
±(0,0009
×
P
уст
+ 1,35)
3
2
8
1
2
±(0,0003
×
U
уст
+ 0,015)
Продолжение таблицы 3
1
- интерфейсы: Ethernet, RS-232 (опция INT MOD SER), RS-485 (опция
INT MOD SER), RS-422 (опция INT MOD SER), USB (опция INT MOD
SER)
Пределы допускаемой абсолютной погрешности воспроизведения и
измерения силы постоянного тока, А, в зависимости от способа
управления и считывания показаний:
- лицевая панель,
- аналоговый интерфейс (опция INT MOD ANA),
±(0,0009
×
I
уст
+ 0,0054),
- интерфейсы: Ethernet, RS-232 (опция INT MOD SER), RS-485 (опция
INT MOD SER), RS-422 (опция INT MOD SER), USB (опция INT MOD
SER)
Пределыдопускаемойабсолютнойпогрешностивоспроизведения
и измерения мощности, Вт, в зависимости от способа управления
и считывания показаний:
- лицевая панель,
10
20
45
45
от 342 до 418
от 48 до 52
- интерфейсы: Ethernet, RS-232 (опция INT MOD SER), RS-485 (опция
INT MOD SER), RS-422 (опция INT MOD SER), USB (опция INT MOD
SER)
Нестабильность напряжения на выходе при изменении силы тока
нагрузки от 0 до 100 %, мВ, не более
Нестабильность напряжения на выходе при изменении напряжения
питания от 342 В до 418 В, мВ, не более
Уровеньпульсаций(среднеквадратическоезначение)выходного
напряжения в полосе 300 кГц, при максимальной выходной мощности
источника, мВ, не более, при следующих выходных параметрах:
167 В / 90 А;
500 В / 30 А
Нестабильность силы тока на выходе при изменении напряжения
на нагрузке от 0 до 100 %, мА, не более
Нестабильность силы тока на выходе при изменении напряжения
питания от 342 В до 418 В, мА, не более
Уровень пульсаций выходного тока (среднеквадратическое значение)
в полосе 300 кГц, при максимальной выходной мощности источника,
мА, не более, при следующих выходных параметрах:
167 В/ 90 А;
500 В/ 30 А
Напряжение сети питания (3 фазы), В
Частота сети питания, Гц
Габаритные размеры, мм
- передняя панель (высота х ширина)
- за передней панелью (высота х ширина х глубина)
Масса, кг
132 × 483
128 × 448 × 591
27
Лист № 4
Всего листов 5
Продолжение таблицы 3
12
Рабочие условия применения:
- температура окружающего воздуха,
°
Сот +0 до +50
- относительная влажность воздуха
при 50
°
С, %, не более75
при 40
°
С, %, не более
95
Примечания
U
уст
- установленное значение напряжения постоянного тока на выходе источника, В;
I
уст
- установленное значение силы постоянного тока на выходе источника, А;
P
уст
- установленное значение мощности на выходе источника, Вт.
Знак утверждения типа
наносится на переднюю панель источника питания методом наклейки и на титульный лист
руководства по эксплуатации типографским способом
Комплектность средства измерений
Комплектность источников питания SM 500-CP-90P324 приведена в таблице 4.
Таблица 4 - Комплектность источников питания
Наименование и обозначение
Источник питания
Руководство по эксплуатации
Методика поверки ПР-11-2017МП
Количество, шт.
1
1
1
Поверка
осуществляется по документу ПР-11-2017МП «ГСИ. Источники питания SM 500-CP-90P324.
Методика поверки», утвержденному АО «ПриСТ» 16 августа 2017 г.
Основные средства поверки:
вольтметр универсальный В7-78/1 (Госреестр № 52147-12, 3 разряд по ГОСТ 8.027-2001),
шунт токовый PCS-71000 (Госреестр № 61767-15), нагрузка электронная АКИП-1352 (Госреестр
№ 60110-15).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство
о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к источникам
питания SM 500-CP-90P324
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие
технические условия.
ГОСТ 14014-91. Приборы и преобразователи измерительные цифровые напряжения,
тока, сопротивления. Общие технические требования и методы испытаний.
ГОСТ 8.027-2001. ГСИ. Государственная поверочная схема для средств измерений
постоянного электрического напряжения и электродвижущей силы.
Техническая документация фирмы-изготовителя.
Лист № 5
Всего листов 5
Изготовитель
«Delta Elektronika BV», Нидерланды
Адрес: Vissersdijk 4, 4301 ND Zierikzee, The Netherlands
Тел./факс: +31 111 413656/ +31 111 416919
Web-сайт:
Заявитель
Общество с ограниченной ответственностью «АВИ Солюшнс» (ООО «АВИ Солюшнс»)
Юридический адрес: 197022, Санкт-Петербург, проспект Медиков, д. 5, литер В
Тел. +7 (812) 702-10-01
E-mail:
Испытательный центр
Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ»)
Юридический адрес: 115419, г. Москва, 2-й Донской проезд, д. 10, стр. 4, комната 31
Тел.: +7(495) 777-55-91; Факс: +7(495) 640-30-23
E-mail:
Аттестат аккредитации АО «ПриСТ» по проведению испытаний средств измерений
в целях утверждения типа № RA.RU.312058 от 02.02.2017 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
