Номер госреестра:
69485-17
Наименование СИ:
Датчики температуры
Обозначение типа:
Rosemount 2240
Производитель:
Фирма "Rosemount Tank Radar AB", Швеция
Межповерочный интервал:
5 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
24.11.2022
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 68126
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Датчики температуры Rosemount 2240
Назначение средства измерений
Датчики температуры Rosemount 2240 предназначены для измерений температуры в
резервуарах на различных уровнях и уровня раздела жидких сред продукт/подтоварная вода.
Описание средства измерений
Принцип действия в режиме измерений температуры основан на изменении
электрического сопротивления термопреобразователей сопротивления в зависимости от
температуры окружающей их среды, в режиме измерений уровня раздела жидких сред
продукт/подтоварная вода – на изменении электрической емкости чувствительного элемента в
зависимости от диэлектрической проницаемости этих сред.
Конструктивно датчики температуры Rosemount 2240 состоят из соединенных вместе
преобразователя измерительного Rosemount 2240S и многоточечного термопреобразователя
сопротивления, возможен и их раздельный монтаж. Для соединения применяется четырех-
проводная схема подключения.
Многоточечныйтермопреобразовательсопротивления(производствафирмы
Senmatic», Дания) представляет собой гибкий металлический гофрированный шланг, внутри
которого на заданном расстоянии друг от друга расположены чувствительные элементы
температуры и выпускается в трех исполнениях: Rosemount 565, Rosemount 566, Rosemount 765.
В качестве чувствительных элементов применяются термопреобразователи сопротивления Pt
100 по ГОСТ 6651-2009 класса 1/6 В – для Rosemount 565, Rosemount 765 и класса А – для
Rosemount 566.
Термопреобразователь сопротивления Rosemount 566 отличается от Rosemount 565
наличием внутри гофрированного шланга инертного газа – аргона. Rosemount 765 аналогичен
Rosemount 565, но имеет в своем составе встроенный датчик уровня раздела жидких сред
продукт/подтоварная вода, внутри которого может быть расположен первый чувствительный
элемент температуры.
Датчик уровня раздела жидких сред продукт / подтоварная вода изготавливается в трех
модификациях С05, Н05; С10, Н10; С15, Н15 (открытый вид (Н), закрытый вид (С)), которые
различаются диапазоном измерений и погрешностью.
Преобразователь измерительный Rosemount 2240S (производства фирмы «Rosemount
TankRadarAB»,Швеция)представляетсобоймногоканальныйаналого-цифровой
преобразователь, позволяющий измерить сигналыэлектрического сопротивления
чувствительных элементов температуры, а также выполняет функцию преобразователя
выходного сигнала Modbus датчика уровня раздела жидких сред продукт/подтоварная вода в
выходной сигнал Foundation Fieldbus.
Датчики температуры Rosemount 2240 выпускаются в трех исполнениях:
- Rosemount 2240S в комплекте с Rosemount 565 (рисунок 1 а);
- Rosemount 2240S в комплекте с Rosemount 566 (рисунок 1 б);
- Rosemount 2240S в комплекте с Rosemount 765 (рисунок 1 в).
Лист № 2
Всего листов 6
а)б)в)
Рисунок 1 – Общий вид датчиков температуры Rosemount 2240
Рисунок 2 – преобразователь изме-
рительный Rosemount 2240S

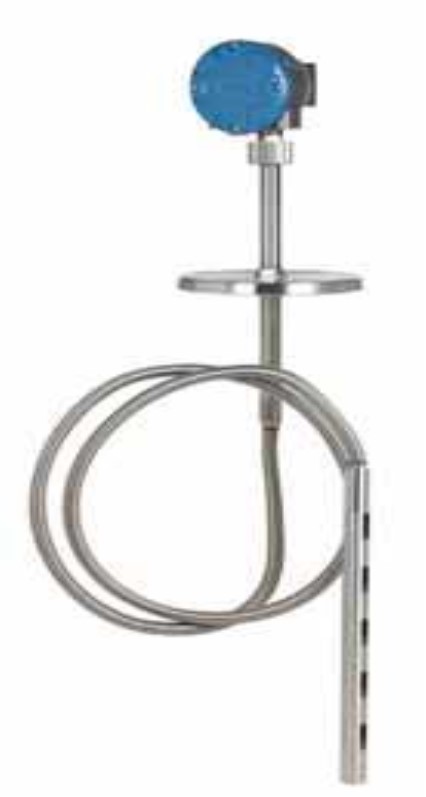

Рисунок 3 – многоточечный термопреобразователь со-
противления Rosemount 765 с датчиком уровня
Пломбирование датчиков температуры Rosemount 2240 не предусмотрено.
Лист № 3
Всего листов 6
Программное обеспечение
Встроенное программное обеспечение (ПО) устанавливается на предприятии -
изготовителе и предназначено для обработки измерительной информации, поступающей от
чувствительных элементов температуры и датчика уровня.
Уровеньзащитыпрограммногообеспечения«средний»всоответствиис
Р 50.2.077-2014.
Таблица 1 – Идентификационные данные программного обеспечения
Идентификационные данные (признаки)Значение
Идентификационное наименование ПО2240S software
Номер версии (идентификационный номер) ПО не ниже 1.XY
Цифровой идентификатор ПО -
±0,2
(от -50 до +50)
±0,25
(от -50 до +120)
от 1 до 16
Метрологические и технические характеристики
Метрологическиехарактеристикискладываютсяисходяизхарактеристик
преобразователя измерительного Rosemount 2240S и термопреобразователя сопротивления
Rosemount 565, Rosemount 566 и Rosemount 765.
Таблица 2 – Метрологические характеристики
Значение
Наименование характеристикиRosemount 2240S Rosemount 2240S Rosemount 2240S
с Rosemount 565с Rosemount 566 с Rosemount 765
Пределы допускаемой абсолютной±0,2
погрешности измерений температуры (от -50 до +50)
датчиком температуры Rosemount±0,25±0,6
2240, в зависимости от установленно- (от -50 до +120) от -170 до +100
го диапазона измерений,
°
С
±0,35
(от -50 до +250)
Пределы допускаемой абсолютной
погрешности измерений температуры±0,1
преобразователем измерительным
Rosemount 2240S,
°
С
Количество каналов измерений
температуры
Диапазон измерений уровня раздела
жидкихсредпродукт/подтоварная
вода, м
- модификация С05, Н05от 0 до 0,5
- модификация С10, Н10от 0 до 1,0
- модификация С15, Н15от 0 до 1,5
Пределы допускаемой абсолютной
погрешности измерений уровня раз-
дела жидких сред продукт/подтовар-
ная вода, мм
- модификация С05, Н05±2
- модификация С10, Н10±4
- модификация С15, Н15±6
Количество каналов измерений уров-
ня раздела сред
--1
Лист № 4
Всего листов 6
- термопреобразователь сопротивления
от -50 до +85
Таблица 3 – Основные технические характеристики
Значение
Наименование характеристики
Rosemount 2240S Rosemount 2240S Rosemount 2240S
с Rosemount 565 с Rosemount 566 с Rosemount 765
Выходной сигналFoundation Fieldbus
Параметры электрического питания:
- напряжение постоянного тока, Вот 9 до 30
Потребляемая мощность, Вт, не более 0,5
Габаритные размеры, мм, не более:
- преобразователь измерительный
Rosemount 2240S:
-высота, мм180
- ширина, мм180
- длина, мм250
- термопреобразователь сопротивления:
- длина шланга, м от 2 до 70 от 2 до 70 от 2 до 60
- диаметр шланга, мм (дюйм) 25,4 (1,0) 25,4 (1,0) 25,4 (1,0)
- датчик уровня:
- длина, м
--0,64; 1,14; 1,64
- диаметр, мм
-- 38, 48
Масса, кг, не более
- преобразователь измерительный2,82,8
- термопреобразователь сопротивленияот 3 до 61от 3 до 61
- датчик уровня - 3
Маркировка взрывозащиты:
- преобразователь измерительный0Ex ia IIC T4 Ga Х или 1Ex ib [ia Ga] IIC T4 Gb Х
0ExiIICT4Ga Х
или
0ExiaIIT2GaХ
0ExiaIICT5GaХ0EiaIICT4GaХ
от -50 до +70
от 84 до 106,7
до 100
Рабочие условия эксплуатации для
Rosemount 2240S:
- температура окружающей среды,
°
С
- атмосферное давление, кПа
- относительная влажность, %
Температура транспортирования и
хранения,
°
С
Средний срок службы, лет, не менее
Средняя наработка на отказ, ч
15
60000
Знак утверждения типа
наносится на табличку, прикрепленную к корпусу преобразователя измерительного Rosemount
2240S, принятым на предприятии-изготовителе способом, а также на титульный лист паспорта
и руководства по эксплуатации типографским способом.
Комплектность средства измерений
Таблица 4 – Комплектность средства измерений
НаименованиеОбозначение
Датчик температурыRosemount 2240
Паспорт 00809-0107-2240ПС
Руководство по эксплуатации 00809-0107-2240
Методика поверки РТ-МП-4128-442-2017
Количество
1 шт.
1 экз.
1 экз.
1 экз.
Примечание
В соответствии с заказом
-
на партию
на партию
Лист № 5
Всего листов 6
Поверка
осуществляется по документу РТ-МП-4128-442-2017 «ГСИ. Датчики температуры Rosemount
2240. Методика поверки», утверждённому ФБУ «Ростест-Москва» 11 сентября 2017 г.
Основные средства поверки:
- мера электрического сопротивления постоянного тока многозначная Р3026
(регистрационный номер в Федеральном информационном фонде 56523-14);
- термометры сопротивления класса 1/10 В по ГОСТ 6651-2009, диапазон 15/25;
- измеритель температуры многоканальный прецизионный МИТ 8 (регистрационный
номер в Федеральном информационном фонде 19736-11);
- термометр электронный взрывозащищенный модель ТР7-С (регистрационный номер в
Федеральном информационном фонде 54086-13);
-термометрцифровоймалогабаритныйТЦМ9410Ex/М1сТТЦ14-180-1
(регистрационный номер в Федеральном информационном фонде 32156-06);
- термометры стеклянные для испытаний нефтепродуктов ТИН (регистрационный
номер в Федеральном информационном фонде 11620-93);
- мегаомметр Ф4102/1-1М (регистрационный номер в Федеральном информационном
фонде 9225-88);
- рулетка измерительная металлическая 2 класса по ГОСТ 7502-98, компарированная по
3 разряду (ГОСТ Р 8.763-2011) в соответствии с МИ 1780-87.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к датчикам
температуры Rosemount 2240
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия
Техническая документация фирмы «Rosemount Tank Radar AB» Швеция.
Изготовитель
Фирма «Rosemount Tank Radar AB», Швеция
Адрес: Layoutvägen 1, 435 33 Mölnlycke, Sweden
Юридический адрес: Box 150, 435 23 Mölnlycke, Sweden
Телефон: +46 31 337 00 00, Факс: +46 31 25 30 22
Email:
, web:
Заявитель
Акционерное общество «Промышленная группа «Метран» (АО «ПГ «Метран»)
ИНН 7448024720
Адрес: 454003, г. Челябинск, Новоградский проспект, д. 15
Телефон: +7 (351) 799 51 52, факс: +7 (351) 799 55 90
Email:
Лист № 6
Всего листов 6
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандар-
тизации, метрологии и испытаний в г. Москве»
Адрес: 117418, г.Москва, Нахимовский проспект, 31
Телефон: (495) 544-00-00, (499) 129-19-11, факс (499) 124-99-96
E-mail:
, web:
Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний средств
измерений в целях утверждения типа № RA.RU.310639 от 16.04.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 23418-07 | Приборы для измерения температуры жидких металлов | Digitemp | Фирма "Heraeus Electro-Nite International N.V.", Бельгия | 1 год | Перейти |
| 7734-80 | Датчики жидких осадков | М96-8 | Нет данных | Нет данных | Перейти |
| 59073-14 | Датчики силоизмерительные тензорезисторные | ТВ | ФГУП "ЦНИИ машиностроения", г.Королев | 1 год | Перейти |
| 60580-15 | Датчики расхода жидкости | ДРС.МВ | ООО "Нефтегазстрой", г.Октябрьский | 4 года | Перейти |
| 31184-06 | Датчики расхода объемные турбинные | ДРОТ | ООО "ЕНХА", г.Белгород | 2 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
