Приложение к свидетельству № 68118
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Контроллеры температурные ТС10
Назначение средства измерений
Контроллеры температурные ТС10 (далее – контроллеры) предназначены для
измерений сигналов напряжения и силы постоянного электрического тока, сигналов от
термопар и термопреобразователей сопротивления различных градуировок, вычисления
значенияизмеряемойтемпературыиуправляющеговоздействия,выработки
управляющего сигнала в соответствии с заложенными в контроллер настройками.
Описание средства измерений
Контроллеры представляют собой микропроцессорный блок щитового монтажа.
Принцип действия контроллеров состоит в преобразовании поступающих на их
входы сигналов от первичных преобразователей в цифровую форму с последующим
результатом отображения на цифровом дисплее и вычисления управляющего воздействия,
которое после цифро-аналогового преобразования поступает на управляющий выход
контроллера и далее на исполнительное устройство. Контроллеры имеют возможность
генерации сигналов предупредительной и аварийной сигнализации.
Для отображения измерительной и вводимой информации контроллеры снабжены
жидкокристаллическими дисплеями, светодиодами для отображения состояния выводов и
функциональными клавишами для управления и задания настроек контроллеров.
Верхний дисплей в исходном состоянии отображает измеряемую величину, а в
режиме настройки отображает тип параметра. Нижний дисплей отображает требуемую
величину, а в режиме настройки – название параметра.
В контроллерах есть возможность установки десятичной точки для изображения
на дисплее: без десятичного знака, либо от одного до трех десятичных знаков.
Аналоговый выход контроллера может быть настроен как выход ретрансляции
измеренных параметров.
Опционально контроллеры могут иметь интерфейс связи RS-485, используемый
для передачи измеренных значений и других параметров контроллера в системы верхнего
уровня по протоколу Modbus RTU.
Фотография общего вида контроллеров и место нанесения знака поверки
приведены на рисунках 1 и 2.

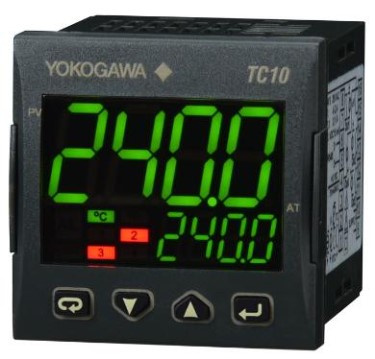

Рисунок 1 - Общий вид контроллеров
Лист № 2
Всего листов 5

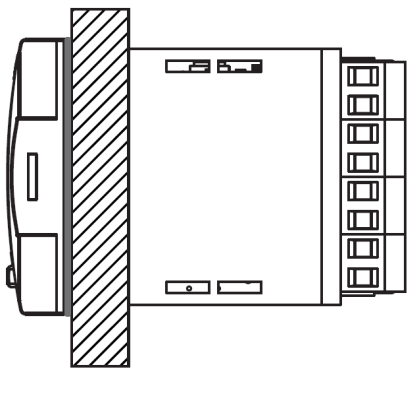

Рисунок 2 – Место нанесения знака поверки
Программное обеспечение
Для преобразования измеренных аналоговых сигналов в цифровой код
используются алгоритмы, реализованные в базовом программном обеспечении (БПО) и
записанные в постоянной памяти контроллеров. Базовое программное обеспечение (БПО)
устанавливается в энергонезависимую память на заводе изготовителе во время
производственного цикла. Оно недоступно пользователю и не подлежит изменению на
протяжении всего времени функционирования изделия, что соответствует уровню защиты
«высокий» в соответствии с п. 4.3 Р 50.2.077-2014.
Метрологические характеристики регистраторов нормированы с учетов влияния
на них БПО.
Идентификационные данные ПО контроллеров приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО контроллеров
Идентификационные данные (признаки)Значение
Идентификационное наименование БПО -
Номер версии (идентификационный номер) БПОR4.3.3 и выше
Цифровой идентификатор БПО -
Метрологические и технические характеристики
Основныеметрологическиеитехническиехарактеристикиконтроллеров
представлены в таблицах 2 – 4.
Таблица 2 – Метрологические характеристики аналоговых входов контроллеров
Диапазон измеренийЕдиница
(тип термопар,наименьшего разрядаПределы допускаемой абсолютной
термопреобразователейцифровой индикации погрешности
сопротивления)(е.м.р.)
123
Измерение напряжения постоянного тока
от 0 до 60 мВ
от 12 до 60 мВ
10 мкВ±(5·10
-3
·Х+1·10
-2
) мВ
место нанесения знака поверки
Лист № 3
Всего листов 5
Продолжение таблицы 2
123
от 0 до 5 В
от 2 до 10 В
от 1 до 5 В
1 мВ ±(5·10
-3
·Х+1·10
-3
) В
от 0 до 10 В
10 мВ ±(5·10
-3
·Х+1·10
-2
) В
Измерение силы постоянного тока
от 0 до 20 мА
ТП R: от -50 до +1760 °С
±(5·10 ·Х+0,1) °С;
0,1 °С;
≥1000 °С
0,1 °С±(5·10 ·Х+0,1) °С
от 4 до 20 мА
10 мкА±(5·10
-3
·Х+1·10
-2
) мА
Измерение сигналы от термопар (ТП)
*
ТП J: от -50 до +1000 °С
-3
ТП К: от -50 до +1370 °С
1 °С, когда значение±(5·10
-3
·Х+1) °С, когда значение
ТП T: от -50 до +1000 °С
температуры температуры ≥1000 °С
ТП S: от -50 до +1000 °С±(1·10
-3
·Х+0,1) °С
Измерение сигналов от термопреобразователей сопротивления (α=0,00385 °С
-1
)
Pt100: от -200 до +850 °С
-3
Pt1000: от -200 до +850 °С
Примечания
*
без учета погрешности канала компенсации температуры холодного спая, функция
обнаружения перегорания отключена.
Пределы допускаемой погрешности канала компенсации температуры холодного спая
±0,1 °С;
Х – значение измеряемой величины.
±0,2
±0,3
±0,05
Таблица 3 – Метрологические характеристики аналоговых выходов контроллеров
Диапазон воспроизведенияПределы допускаемой основнойДопускаемый
приведенной к диапазонутемпературный
воспроизведения погрешности, % коэффициент, %/°С
от 0 до 20 мА
*
от 4 до 20 мА
от 0 до 10 В
**
от 2 до 10 В
Примечания
*
максимальное сопротивление нагрузки 600 Ом.
**
минимальное сопротивление нагрузки 500 Ом.
Значение
48 х 48 х 73
0,18
+25
от 20 до 80
от 0 до +50
от 20 до 90
Таблица 4 – Технические характеристики контроллеров
Наименование параметра
Габаритные размеры, мм
Масса, кг
Нормальные условия эксплуатации:
температура окружающей среды, °С
относительная влажность, % (без конденсации влаги)
Рабочие условия эксплуатации:
температура окружающей среды, °С
относительная влажность, % (без конденсации влаги)
Напряжение питания, В
- постоянного тока
- переменного тока
от 21,6 до 26,4
от 85 до 264
Лист № 4
Всего листов 5
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации типографским способом.
Комплектность средства измерений
Таблица 5 - Комплектность контроллеров
Наименование
Контроллер ТС10 (модель согласно заказу), шт.
Кронштейны для монтажа, компл.
Руководство по эксплуатации, экз.
Методика поверки, экз.
Обозначение
--
GS 05C01E81-01RU
МП 201-084-2017
Количество
1
1
1
1
Поверка
осуществляется по документу МП 201-084-17 «Контроллеры температурные ТС10.
Методика поверки», утвержденным ФГУП «ВНИИМС» 17.07.2017 г.
Основные средства поверки:
универсальный калибратор Н4-7 (регистрационный номер в Федеральном
информационном фонде 46628-11);
магазин сопротивлений МСР-60М (регистрационный номер в Федеральном
информационном фонде 2751-71);
мультиметр цифровой прецизионный Fluke 8508A (регистрационный номер в
Федеральном информационном фонде 25984-08).
Допускаетсяприменениеаналогичныхсредствповерки,обеспечивающих
определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде наклейки или оттиска поверительного клейма наносится на
боковую поверхность контроллера в соответствии с рисунком 2.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе
Нормативныедокументы,устанавливающиетребованиякконтроллерам
температурным ТС10
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие
технические условия
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических
процессов. Общие технические условия.
Изготовитель
Yokogawa Electric Corporation, Япония
Адрес: 2-9-32 Nakacho, Musashino-shi, Tokyo 180-8750, Japan
Завод-изготовитель:
ASCON TECNOLOGIC S.r.l., Италия
Адрес: Viale Indipendenza, 56 - 27029, Vigevano (PV), Italy
Заявитель
Общество с ограниченной ответственностью «Иокогава Электрик СНГ»
(ООО «Иокогава Электрик СНГ»)
Адрес: 129090, г. Москва, Грохольский пер., д.13, стр.2
Телефон (495) 737-78-68
Факс: (495) 737-78-69
E-mail:
Лист № 5
Всего листов 5
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон (495) 437-55-77
Факс: (495) 437-56-66
E-mail:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств
измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии
С.С. Голубев
М.п.«____»_____________ 2017 г.
