Комплексы измерительные весового и габаритного контроля Блокпост-Стрелка, ГРСИ 69474-17
Номер госреестра:
69474-17
Наименование СИ:
Комплексы измерительные весового и габаритного контроля
Обозначение типа:
Блокпост-Стрелка
Производитель:
ООО "Корпорация "Строй Инвест Проект М", г.Москва
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
24.11.2022
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 68115
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы измерительные весового и габаритного контроля «Блокпост-Стрелка»
Назначение средства измерений
Комплексы измерительные весового и габаритного контроля «Блокпост-Стрелка» (далее
комплексы «Блокпост-Стрелка») предназначены для измерений полной (общей) массы транс-
портного средства (далее – ТС); нагрузки на группу осей ТС; нагрузки, приходящейся на ось
ТС; нагрузки, приходящейся на ось в группе осей ТС; межосевых расстояний.
Описание средства измерений
Комплексы «Блокпост-Стрелка» представляют собой набор измерительных технических
средств, имеют модульную структуру и состоят из: модуля обработки и управления; модуля ве-
соизмерительного (имеет 2 варианта исполнения); модуля фотофиксации ТС; модуля связи с
центром обработки.

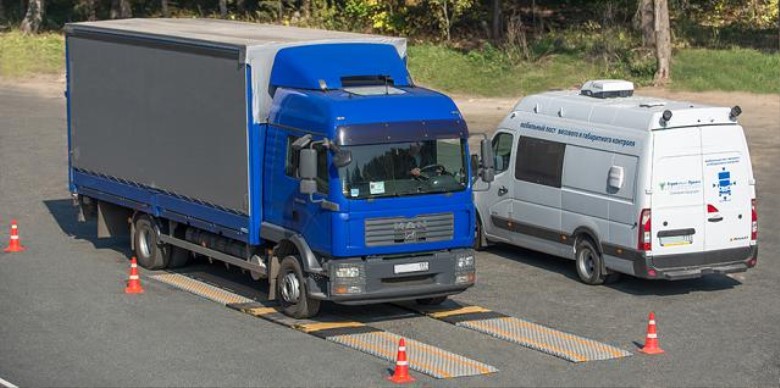

Рисунок 1 – Общий вид комплексов «Блокпост-Стрелка»
Принцип действия комплексов основан на преобразовании деформации упругих элемен-
тов, входящих в состав весоизмерительных платформ, возникающей под действием силы тяже-
сти измеряемого ТС, в аналоговый электрический сигнал, изменяющийся в зависимости от из-
меряемого груза. Аналоговые сигналы преобразуются в цифровые. Обработка цифровых сигна-
лов, выделение из полученной информации отдельных характеристик ТС (нагрузка на ось,
группы осей, расстояния между осями) производится в модуле обработки и управления. Ком-
плексы имеют возможность работы в автоматическом и не автоматическом режимах.
Модуль обработки и управления (контроллер комплекса) обеспечивает контроль работо-
способности всего оборудования, автоматическое определение координат комплекса и син-
хронизацию внутренней шкалы времени комплексов с сигналом координированного времени
национальной шкалы времени Российской Федерации UTC (SU) с помощью приемника гло-
бальной спутниковой системы ГЛОНАСС/GPS (опция), а также синхронизацию и обработку
данных полученных со всех модулей комплекса. Модуль обработки и управления формирует
пакет данных по каждому ТС, отображение данных, распечатку.
Лист № 2
Всего листов 5
Модуль весоизмерительный предназначен для определения нагрузки на ось, контроля ско-
рости проезжающих ТС, определения межосевых расстояний. Для измерения нагрузки на ось
используются весоизмерительные платформы, которые имеют 2 варианта исполнения- тип «А»
и тип «Б». По типу применяемых весоизмерительных платформ комплекс «Блокпост-Стрелка»
имеет 2 варианта исполнения: исполнение «А» с двумя используемыми весоизмерительными
платформами типа «А» и исполнение «Б» с четырьмя используемыми весоизмерительными
платформами типа «Б». В состав модуля также входят пассивные выравнивающие площадки.
Пассивные (выравнивающие) площадки имеют одинаковую с весоизмерительными платформа-
ми ширину и толщину. Использование пассивных площадок обеспечивает поддержку колес ТС
на одинаковом уровне с уровнем весоизмерительных платформ. Применение пассивных пло-
щадок обязательно для обеспечения заявленных метрологических параметров. Весоизмери-
тельные платформы могут быть установлены в приямке. В этом случае пассивные площадки не
применяются.
Модуль фотофиксации ТС предназначен для фото фиксации проезжающих ТС с функ-
цией автоматического распознавания государственного регистрационного номера.
Модуль связи с центром обработки. Модуль предназначен для оперативной передачи
пакета данных по каждому фиксируемому ТС в удаленный центр обработки и хранения.
Комплексы имеют два варианта исполнения:
Мобильный. Все оборудование комплекса (за исключением весоизмерительных плат-
форм) жестко смонтировано в кузове автомобиля (типа Ford-Transit или аналогичный) и
представляет собой готовый мобильный пост весогабаритного контроля, оборудованный
рабочим местом оператора.
Передвижной. Оборудование комплекса поставляется отдельными носимыми блоками.
Программное обеспечение
Программное обеспечение комплексов (далее-ПО) предназначено для настройки, обра-
ботки, сбора, оценки и дальнейшей передачи на компьютерный сервер информации, получен-
ной от контроллера комплекса, формирования протокола регистрации проезда по каждому ТС,
присвоения уникального идентификационного номера каждому проезду, отображения инфор-
мации о событиях, происходящих в зоне весогабаритного контроля в режиме реального време-
ни. ПО имеет возможность формирования базы данных, работы с базой данных и хранения (ар-
хивирования) информации.
ПО работает автономно и состоит из двух модулей. В процессе эксплуатации не преду-
сматривается какое-либо воздействие на ПО. В интерфейсе связи нет возможности влиять на
ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответст-
вии с Р 50.2.077-2014 – «высокий».
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
Идентификационные данные (признаки)Значение
1 2
Наименование ПОМодуль измерений
Идентификационное наименование ПО WimMobile.exe
Номер версии (идентификационный номер) ПО не ниже 1.1.0.4
Цифровой идентификатор ПО
-
Алгоритм вычисления цифрового идентификатора-
ПО
Лист № 3
Всего листов 5
Цифровой идентификатор ПО
-
Продолжение таблицы 1
Наименование ПО
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Модуль обработки данных
WimClient.exe
не ниже 1.0.0.1
Алгоритм вычисления цифрового идентификатора
ПО
-
Метрологические и технические характеристики
Параметр
от Nx1500
до Nx20000
±2
±0,5
±2
±0,5
от 1500 до 30 000
Таблица 2
№Наименование
1Диапазон измерений полной (общей) массы и нагрузки на
группу осей ТС в статическом и динамическом состоянии, кг
(N – количество осей ТС)
2Пределы допускаемой относительной погрешности при изме-
рении полной массы ТС, %
в динамическом состоянии
в статическом состоянии
3Пределы допускаемой относительной погрешности при изме-
рении нагрузки на группу осей ТС, %
в динамическом состоянии
в статическом состоянии
4Диапазон измерений нагрузки на ось ТС в статическом и дина-
мическом состоянии, кг
5Пределы допускаемой относительной погрешности при изме-
рении нагрузки на ось ТС, %
в динамическом состоянии
в статическом состоянии
±2
±1
Лист № 4
Всего листов 5
от 1 до 20*
от 1 до 20*
32
*- рекомендуемая скорость проезда в зоне измерения метрологических параметров 6 км/ч.
Продолжение таблицы 2:
№НаименованиеПараметр
±2
±1
±20
от -40 до +40
от 187 до 242
50±1
780х380х43
900х500х39
6Пределы допускаемой относительной погрешности при изме-
рении нагрузки на ось в группе осей, %
в динамическом состоянии
в статическом состоянии
7Пределы допускаемой относительной погрешности при изме-
рении межосевых расстояний ТС в динамическом состоянии,
мм
8Рабочий диапазон скоростей движения ТС в зоне измерения
метрологических параметров, км/ч
-тип «А»
-тип «Б»
9Рабочий диапазон температур, °С
10Параметры электрического питания от сети переменного тока:
-напряжение, В
-частота, Гц
11Габаритные размеры весоизмерительной платформы (ширина х
длина х высота), мм:
-тип «А»
-тип «Б»
12
Масса весоизмерительной платформы, кг, не более
Знак утверждения типа
наносится типографским способом на титульный лист Руководства по эксплуатации.
Поверка
осуществляется по документу МП 204-17-2017 «Комплексы измерительные весового и габа-
ритногоконтроля«Блокпост-Стрелка».Методикаповерки»,утвержденномуФГУП
«ВНИИМС» 26.10.2017 г.
Основные средства поверки:
- набор гирь класса точности М
1
по ГОСТ OIML R 111-1-2009 «ГСИ. Гири классов
точности E
1
, E
2
, F
1
, F
2
, M
1
, M
1-2
, M
2
, M
2-3
и M
3
. Часть 1. Метрологические и
технические требования».
- рулетка класса точности 3 по ГОСТ 7502-98.
Комплектность средства измерений
Таблица 3
Наименование
Комплекс «Блокпост-Стрелка»
Руководство по эксплуатации
Методика поверки МП 204-17-2017
Дополнительное оборудование
Кол-воПримечание
1 шт.
1 экз.
1 экз.
-По заказу
Лист № 5
Всего листов 5
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке средств измерений, так как условия
эксплуатации комплексов не обеспечивают его сохранность в течение всего интервала между
поверками при нанесении на корпус комплекса.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к комплексам из-
мерительным весового и габаритного контроля «Блокпост-Стрелка»
ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений дли-
ны в диапазоне от 1*10
-9
до 50 м и длин в диапазоне от 0,2 до 50 мкм»
ГОСТ 8.021-2015 «ГСИ. Государственная поверочная схема для средств измерений мас-
сы»
Приказ МВД от 8 ноября 2012 г. № 1014 «Об утверждении Перечня измерений, относя-
щихся к сфере государственного регулирования обеспечения единства измерений и обязатель-
ных требований к ним»
ТУ 4274-003-77545075-2014 «Комплекс измерительный весового и габаритного контроля
«Блокпост-Стрелка».
Изготовитель
Общество с ограниченной ответственностью «Корпорация «Строй Инвест Проект М»
(ООО Корпорация «Строй Инвест Проект М»), ИНН 7708568820
107497, г. Москва, Монтажная ул., д.9, стр.1, этаж 3
Телефон +7 (495) 607 83 23
Факс: +7(495) 607 06 67
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
119361, г. Москва, ул. Озерная, д. 46.
Тел.: (495) 437 5577, факс: (495) 437 5666.
E-mail:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измере-
ний в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 20020-07 | Системы измерительные | АЛКО-1 | ОАО "Арзамасский приборостроительный завод", г.Арзамас | 1 год | Перейти |
| 32167-06 | Преобразователи измерительные | T 3010S | Фирма "G.M.International S.r.l.", Италия | 1 год | Перейти |
| 65753-16 | Комплексы программно-аппаратные | UNIVEF SLA | ООО "Юнивеф", г.Москва | 2 года | Перейти |
| 1142-57 | Головки измерительные пружинные | 1-ИГП | Нет данных | Нет данных | Перейти |
| 20982-13 | Преобразователи измерительные переменного тока | Е854-Ц | ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП), Беларусь, г.Витебск | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
