Номер госреестра:
69467-17
Наименование СИ:
Мутномеры
Обозначение типа:
TL23
Производитель:
Фирма "Hach Company", США; производственная площадка: "Hach Company", Китай
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
24.11.2022
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 68108
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Мутномеры TL23
Назначение средства измерений
Мутномеры TL23 (далее – мутномеры) предназначены для измерения мутности
питьевой воды, природных и сточных вод, эмульсий, коллоидных растворов.
Описание средства измерений
Принцип действия мутномеров основан на свойствах частиц рассеиваться и
поглощаться поверхностью взвешенных частиц в жидкости.
Конструктивно мутномер представляет собой прибор, состоящий из источника
света (лампы накаливания с вольфрамовой нитью или ИК-светодиода), кюветного отсека,
одного или нескольких детекторов рассеянного света и детектора проходящего света.
Микропроцессор производит расчет значения мутности по уровням сигналов от
детекторов.
Мутномеры выпускаются 4-х моделей: TL2300, TL2310, TL2350, TL2360,
которые отличаются источником света и диапазонами измерений и показаний. Модели
TL2300 и TL2350 оборудованы галоген-вольфрамовой лампой накаливания, а модели
TL2310 и 2360 оборудованы светодиодом 860 нм. Модель TL2300 имеет детектор
проходящего света и нефелометрический детектор бокового рассеяния. Модель TL2310
имеет только нефелометрический детектор бокового рассеяния. Модели TL2350 и TL2360
имеют детекторы проходящего света и нефелометрические детекторы переднего,
бокового и обратного рассеяния.

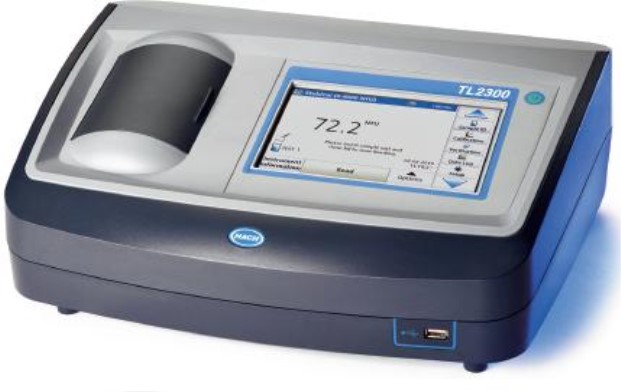

Общий вид мутномера представлен на рисунке 1. Место нанесения знака поверки
указано стрелкой.
Пломбировка мутномеров не предусмотрена.
Рисунок 1 – Общий вид мутномера
Лист № 2
Всего листов 4
Программное обеспечение
Мутномеры оснащены программным обеспечением (далее – ПО), позволяющим
проводить контроль процесса измерений, осуществлять сбор экспериментальных данных,
обрабатывать и сохранять полученные результаты. Обновление ПО в процессе
эксплуатации не предусмотрено. Метрологически значимая часть ПО заложена на
измерительной плате, которая защищена от доступа и изменения. Обновление ПО
измерительной платы в процессе эксплуатации не предусмотрено.
Номер версии ПО измерительной платы
5.6.4
Номер версии ПО интерфейса, не ниже
1.6.2
Цифровой идентификатор ПО
Таблица 1 - Идентификационные данные ПО
Идентификационные данные
Идентификационное наименование ПО
Значение
-
-
Конструкция мутномеров исключает возможность несанкционированного влияния
на ПО и измерительную информацию.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Наименование характеристик
Диапазон измерений мутности, ЕМФ
± 6
2
Метрологические и технические характеристики
Таблица 2 – Метрологические характеристики
Значения характеристик для модели
TL2300TL2310TL2350TL 2360
от 0,1 до
4000
от 0,1 до
1000
от 0,1 до
4000
от 0,1 до
4000
Пределы допускаемой относительной
погрешности измерений мутности, %
Предел допускаемого СКО случайной
составляющей относительной
погрешности измерений мутности, %
Диапазон показаний мутности, ЕМФ--от 0,001 до 10000
Наименование характеристик
Масса, кг, не более
3,0
Таблица 3 – Основные технические характеристики
Значения характеристик для модели
TL2300TL2310TL2350TL 2360
12
Электропитание:
- напряжение постоянного тока, В
Габаритные размеры, мм, не более:
- высота
- ширина
- длина
153
395
305
Условия эксплуатации:
- температура окружающего воздуха,
о
С
- относительная влажность воздуха, %
от 0 до 40
от 5 до 95
Лист № 3
Всего листов 4
Знак утверждения типа
наносится на лицевую панель корпуса мутномера методом наклейки и на титульный лист
Руководства по эксплуатации типографским способом.
Комплектность средства измерений
Таблица 4 - Комплектность
Наименование
Мутномер
Руководство по эксплуатации
Методика поверки МП 27-241-2017
Количество, шт.
1
1
1
Поверка
осуществляется по документу МП 27-241-2017 «ГСИ. Мутномеры TL23. Методика
поверки», утвержденному ФГУП «УНИИМ» «04» мая 2017 г.
Основное средство поверки:
- стандартный образец мутности (формазиновая суспензия) ГСО 7271-96 (мутность
по формазиновой шкале 4000 ЕМФ, относительная погрешность аттестованного значения
± 1,0 %).
Допускается применение других средств поверки, обеспечивающих требуемую
точность и диапазон измерений.
Знак поверки в виде наклейки наносится на лицевую панель корпуса мутномера.
Сведения о методиках (методах) измерений
приведены в руководстве по эксплуатации
Нормативныеитехническиедокументы,устанавливающиетребованияк
мутномерам TL23
Техническая документация изготовителя «Hach Company», США.
Изготовитель
Фирма «Hach Company», США
P.O. Box 389, Loveland, Colorado, 80539-0389
Tel: 800-227-4224
.
Производственная площадка: «Hach Company», Китай
No 139, Alley 2638, Hongmei South Road, Meilong Town, Minhang, Shanghai, China
20108.
Tel: +862154401908
Заявитель
Обществосограниченнойответственностью «ЭКОИНСТРУМЕНТ»(ООО
«ЭКОИНСТРУМЕНТ»)
119049, г. Москва, Ленинский проспект, 6, к.756.
ИНН 7706201618
Тел: +7 (495) 745-22-90, +7 (495) 745-22-91, Факс: (+7495) 237-65-80
е-mail:
Лист № 4
Всего листов 4
Испытательный центр
ФГУП«Уральскийнаучно-исследовательскийинститутметрологии»,
(ФГУП «УНИИМ»).
620000, г. Екатеринбург, ул. Красноармейская, 4, тел. +7 (343) 350-26-18,
факс: +7 (343) 350-20-39, e-mail:
.
Аттестат аккредитации ФГУП «УНИИМ» по проведению испытаний средств
измерений в целях утверждения типа № RA.RU.311373 от 10.11.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
