Номер госреестра:
69449-17
Наименование СИ:
Виброметры
Обозначение типа:
OFV-5000-S
Производитель:
Фирма "Polytec GmbH", Германия
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
23.11.2022
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 68090
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Виброметры OFV-5000-S
Назначение средства измерений
Виброметры OFV-5000-S (далее – виброметры) предназначены для измерений виброско-
рости и виброперемещения.
Описание средства измерений
Принцип работы виброметра основан на возникающем эффекте Доплера, который за-
ключается в изменении частоты оптического (лазерного) излучения, отраженного от движуще-
гося объекта. В связи с его возникновением виброскорость и виброперемещение колеблющего-ся
объекта формируют частотную или фазовую модуляцию. Разность частот между излученным и
отраженным оптическими сигналами пропорциональна мгновенной виброскорости, а раз-
ность фаз - пропорциональна мгновенному виброперемещению объекта.
Конструктивно виброметр состоит из сенсорной головки OFV-525 с лазерным модулем
(далее – сенсорная головка) и контроллера OFV-5000-S (далее – контроллер). Длина волны ла-
зерного излучения сенсорной головки составляет 633 нм.
Отраженный от объекта измерения луч гелий-неонового лазера, попадает на оптический
детектор, который преобразует оптический сигнал в электрический.
Поступающий с модуля оптического детектора электрический сигнал обрабатывает кон-
троллер. В контроллере доплеровский сигнал декодируется при помощи декодеров. В зависи-
мости от оборудования контроллера это могут быть цифровые или аналоговые декодеры вибро-
скорости и виброперемещения. Результат измерения отображается посредством программного
обеспечения Polytec Vibrometer Software (Vibsoft) на персональном компьютере (далее – ПК).
Так же на выходных BNC-разъёмах контроллера («VELOCITY», «DISPLACEMENT») форми-
руются аналоговые сигналы. Сигнал на выходе «VELOCITY» пропорционален мгновенной ам-
плитуде виброскорсти, сигнал на выходе «DISPLACEMENT» пропорционален мгновенной ам-
плитуде виброперемещения. Данные разъёмы предназначены для подключения измерительной
аппаратуры.

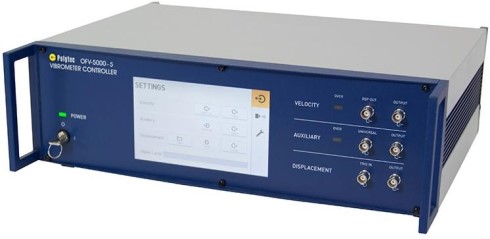

Общий вид виброметра представлен на рисунке 1.
Рисунок 1 – Общий вид средства измерений, где а) контроллер OFV-5000-S; б) сенсорная
головка OFV-525, схема пломбировки от несанкционированного доступа и место нанесения
знака утверждения типа
а)б)
Место пломбировкиМесто нанесения знака
утверждения типа
Место пломбировки
Лист № 2
Всего листов 4
Программное обеспечение
Программное обеспечение (далее - ПО) предназначено для управления виброметром, а
также сбора, обработки и хранения результатов измерений.
Программное обеспечение по структуре является целостным, выполняет функции
управления параметрами отображения и математические функции формирования выходного
сигнала.Уровеньзащитыпрограммногообеспечения«высокий» всоответствиис
Р 50.2.077-2014.
Идентификационные данные (признаки) метрологически значимой части ПО приведе-
ны в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки)Значение
Идентификационное наименование ПОVibSoft
Номер версии (идентификационный номер) ПО 5.2.2
Цифровой идентификатор ПО0xc0f9020e
Метрологические и технические характеристики
Метрологические и технические характеристики регистраторов приведены в таблице 2,3.
Таблица 2 - Метрологические характеристики
Наименование характеристикиЗначения
Диапазон показаний виброскорости, м/с от 0 до 20
Диапазон показаний виброперемещения, м от 0 до 6,4
Диапазон рабочих частот, Гц от 0,5 до 20000
Диапазон измерений среднеквадратического зна-от 1·10
-4
до 1
чения (далее - СКЗ) виброскорости, м/с(опционально от 1·10
-4
до 0,5)
±4
±4
±4
Пределы допускаемой относительной погрешности
измерений СКЗ виброскорости, %
Диапазон измерений СКЗ виброперемещения, мот 1·10
-6
до 0,1
Пределы допускаемой относительной погрешности
измерений СКЗ виброперемещения, %
Диапазон выходного напряжения по каналуот -10 до +10
«VELOCITY», В (опционально от -5 до +5)
Пределы допускаемой относительной погрешности
выходного напряжения по каналу «VELOCITY», %
Диапазон выходного напряжения по каналуот -10 до +10
«DISPLACEMENT», В (опционально от -1,5 до +1,5)
Пределы допускаемой относительной погрешности
выходного напряжения по каналу±4
«DISPLACEMENT», %
Примечание: метрологические характеристики приведены для каждого канала двухканального
контроллера
от +5 до +40
Значения
1
Таблица 3 – Основные технические характеристики
Наименование характеристики
Количество каналов, шт.
Условия эксплуатации:
температура окружающей среды, ºС
Масса, кг, не более:
- контроллер OFV-5000-S
- сенсорная головка OFV-525
10,0
3,4
Лист № 3
Всего листов 4
2 (безопасный для глаз)
450×360×150
358×120×80
Продолжение таблицы 3
Габаритные размеры, (длина×ширина×высота) мм,
не более:
- контроллер OFV-5000-S
- сенсорная головка OFV-525
Длина волны лазера, нм
633
1
10
Мощность излучения лазера, мВт, не более
Средний срок службы, лет
Класс безопасности лазерного излучения по
ГОСТ Р 50723-94
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации типографским способом и наклей-
кой на переднюю панель виброметра.
Комплектность средства измерений
Поверка
осуществляется по документуРТ-МП-4430-441-2017 «ГСИ. Виброметры OFV-5000-S.
Методика поверки», утвержденному ФБУ «Ростест-Москва» 09.06.2017 г.
Основные средства поверки:
- виброустановка поверочная 1-го разряда по ГОСТ Р 8.800-2012 в диапазоне воспроиз-
ведения виброускорения от 1 до 100 м/с
2
;
- мультиметр цифровой FLUKE 8846A (регистрационный номер в Федеральном инфор-
мационном фонде № 57943-14);
- вольтметр универсальный цифровой быстродействующий В7-43 (регистрационный но-
мер в Федеральном информационном фонде № 10283-85);
- генератор сигналов СВЧ R&S SMF100A (регистрационный номер в Федеральном
информационном фонде № 39089-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска пове-
рительного клейма.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Обозначение
Количество
Таблица 4 - Комплектность средства измерений
Наименование
Виброметр OFV-5000-S в составе:
- контроллер
- сенсорная головка
OFV-5000-S
OFV-525
1 шт.
1 шт.
Комплект принадлежностей:
-диск с программным обеспечением*
- кабель питания-1 шт.
- отражающая поверхность *
- штатив для установки сенсорной головки*
Ноутбук (или стационарный компьютер)*
Руководство по эксплуатации - 1 экз.
Методика поверки РТ-МП-4430-441-2017 1 экз.
Примечание: (*) – поставляются по согласованию с заказчиком.
Лист № 4
Всего листов 4
Нормативные и технические документы, устанавливающие требования к виброметрам
OFV-5000-S
ГОСТ Р 8.800-2012 ГСИ. Государственная система обеспечения единства измерений. Го-
сударственная поверочная схема для средств измерений виброперемещения, виброскорости и
виброускорения в диапазоне частот от 1∙10
-1
до 2∙10
4
Гц
Техническая документация Polytec GmbH
Изготовитель
Polytec GmbH, Германия
Адрес: Polytec-Platz 1-7, D-76337 Waldbronn, Germany
Телефон: +49(0)7243-604-0
Факс.: +49(0)7243-699-44
Web:
email:
Заявитель
ООО «Новатест»
ИНН 7713537016
Юридический адрес: 141401, Московская область,
г. Химки, Ленинский просп, д. 1, корп 2
Телефон: +7 (495) 788-55-23
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандарти-
зации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Телефон: (495) 544-00-00
Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний средств
измерений в целях утверждения типа № RA.RU.310639 от 16.04.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
