Автоматизированный измерительно-вычислительный комплекс для измерения отражающей способности материалов РЛТГ.425820.013, ГРСИ 69438-17
Номер госреестра:
69438-17
Наименование СИ:
Автоматизированный измерительно-вычислительный комплекс для измерения отражающей способности материалов
Обозначение типа:
РЛТГ.425820.013
Производитель:
ООО "Радиолайн", г.Москва
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ 1650001
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 68079
об утверждении типа средств измерений
Лист № 1
Всего листов 10
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Автоматизированный измерительно-вычислительный комплекс для измерения
отражающей способности материалов РЛТГ.425820.013
Назначение средства измерений
Автоматизированный измерительно-вычислительный комплекс для измерения отра-
жающей способности материалов РЛТГ.425820.013 (далее – комплекс), предназначен для из-
мерения рассеивающих свойств материалов в свободном пространстве в СВЧ диапазоне.
Описание средства измерений
Принцип действия комплекса основан на измерении частотных и угловых
зависимостей комплексных коэффициентов отражения и передачи при подключении к
измерительным портам векторного анализатора электрических цепей (ВАЦ) антенных
устройств комплекса, направленных на исследуемый образец материала. При работе ВАЦ
устанавливается в режим измерений параметров S
21
или S
12
при бистатической схеме измере-
ний, либо S
11
или S
22
при моностатической схеме измерений. Измерительные порты ВАЦ при
помощи кабельных сборок подключаются к входам антенн. Результатом измерений являются
угловые и частотные зависимости модуля коэффициента отражения (МКО) в свободном про-
странстве в сферическом поле, приведенные к образцу конечных размеров, а в качестве опор-
ных значений для их расчётов используются рассеивающие свойства плоских металлических
пластин, размеры которых совпадают с размерами исследуемых образцов.
При бистатической схеме измерений ВАЦ измеряет угловую зависимость комплекс-
ного коэффициента передачи при произвольных углах наклона антенн к нормали на исследуе-
мый образец материала. Для увеличения динамического диапазона комплекса при бистатиче-
ской схеме измерений в радиочастотный тракт комплекса может подключаться малошумящий
усилитель. При моностатической схеме ВАЦ измеряет комплексный коэффициент отражения
при угле 0° к нормали на образец материала.
По командам оператора, вводимым в интерфейс управления на персональном компь-
ютере (ПК), контроллер управления и ВАЦ устанавливаются в режимы для измерений в необ-
ходимых диапазонах углов, частот и поляризаций. Контроллер управления выдает команды
опорно-поворотным устройствам (ОПУ), которые устанавливают антенны в требуемое угловое
положение по углу к нормали на исследуемый образец и по поляризации. ВАЦ измеряет ком-
плексный коэффициент отражения/передачи между каналами, к которым подключены антен-
ны.
Измеренные частотные, угловые и поляризационные зависимости комплексного ко-
эффициента передачи или отражения передаются в ПК для дальнейшей математической обра-
ботки. На первом этапе обработки вычитается фоновый сигнал комплекса. На втором этапе
сигналы, отраженные от меры или исследуемого образца, фильтруются по задержке в синтези-
рованной временной области с использованием метода дискретного частотного синтеза. На
третьем этапе производится вычисление МКО как отношения мощностей сигналов, рассеян-
ных исследуемым образцом и мерой.
Конструктивно комплекс состоит из двух поворотных устройств для перемещения ан-
тенн PS-ARCH-3000 с контроллером RL-CTRL-PS-4, ВАЦ Rohde&Schwarz ZVA40, двух ком-
плектов антенн A-Info LB-460-NF, П6-123, П6-127, П6-128, П6-223, П6-132, диэлектрического
стола с регулировкой по высоте, комплекта плоских квадратных металлических пластин с раз-
мерами 100×100×15 мм, 240×240×30 мм и 500×500×30 мм, радиопоглощающего материала,
малошумящего усилителя RL-AMP-1-40, комплекта ПК HP Z1, комплекта кабелей и аксессуа-
ров.
Лист № 2
Всего листов 10
Поворотные устройства PS-ARCH-3000 с контроллером RL-CTRL-PS-4 предназначе-
ны для установки антенн по углу к нормали на образец и поляризации.
ВАЦ ZVA40 предназначен для измерений комплексного коэффициента переда-
чи/отражения в тракте, включающем в себя кабели СВЧ, антенны, а также металлическую
пластину и исследуемый образец в свободном пространстве.
Антенны A-Info LB-460-NF, П6-123, П6-127, П6-128, П6-223, П6-132 предназначены
для излучения электромагнитного поля в направлении на исследуемый образец и приема элек-
тромагнитного поля от образца в рабочих полосах частот.
Диэлектрический регулируемый стол предназначен для установки исследуемого об-
разца материала и металлической пластины с возможностью регулировки по высоте.
Металлические пластины используются для имитации идеального отражателя падаю-
щего излучения.
Радиопоглощающий материал предназначен для измерения комплексного коэффици-
ента отражения/передачи свободного пространства (фонового сигнала комплекса).
Малошумящий усилитель предназначен для усиления радиочастотных сигналов в
тракте в режиме измерения коэффициента передачи при бистатической схеме измерений.
Комплект ПК со специализированным программным обеспечением (ПО) предоставля-
ет оператору интерфейс для автоматизированного управления элементами комплекса, сбора,
хранения и обработки результатов измерений.
Внешний вид составных частей комплекса приведен на рисунках 1 – 6.

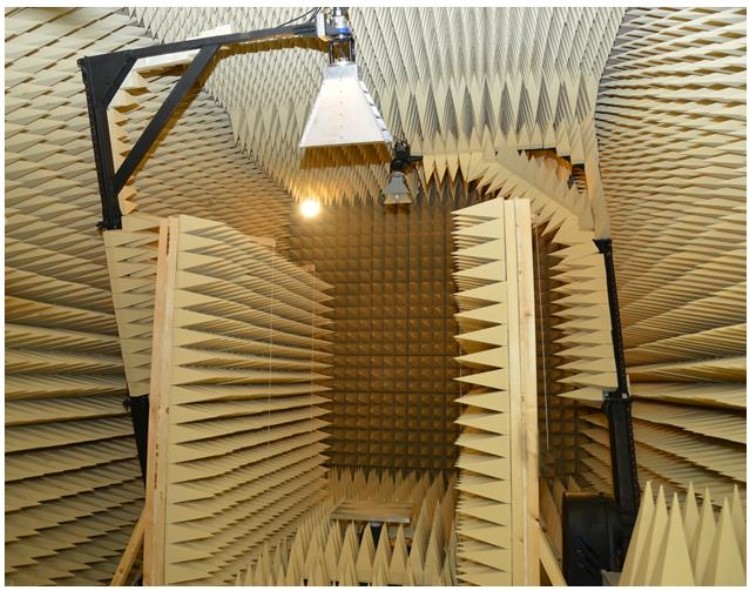

Рисунок 1 – Общий вид комплекса
Лист № 3
Всего листов 10

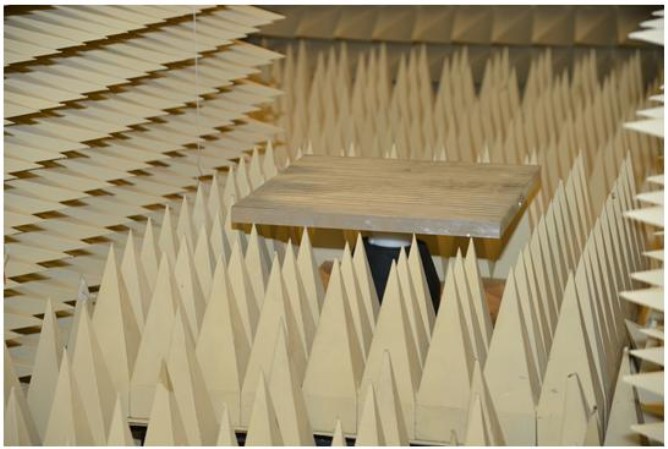

Рисунок 2 – Металлическая пластина размером 500×500×30 мм,
установленная на диэлектрическом столе

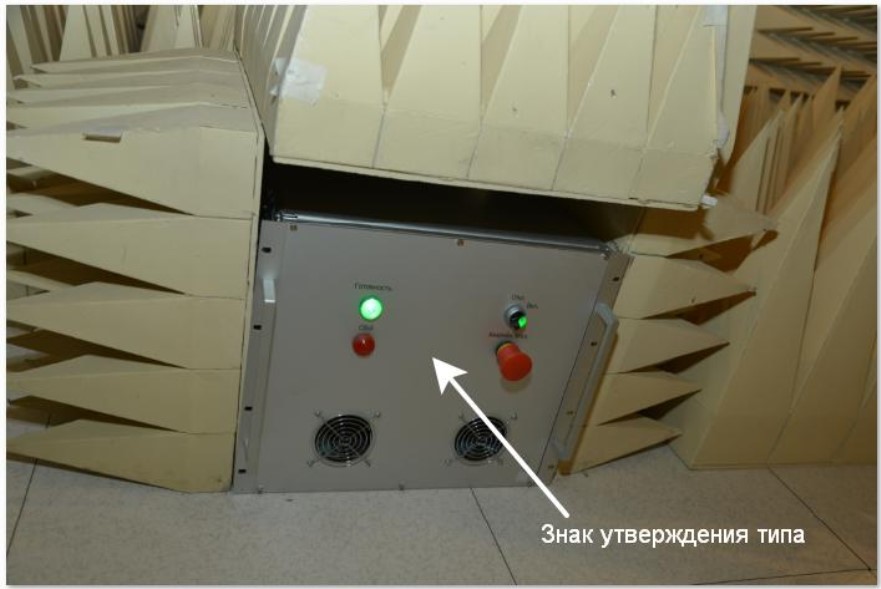

Рисунок 3 – Контроллер RL-CTRL-PS-4 и место нанесения знака утверждения типа
Лист № 4
Всего листов 10

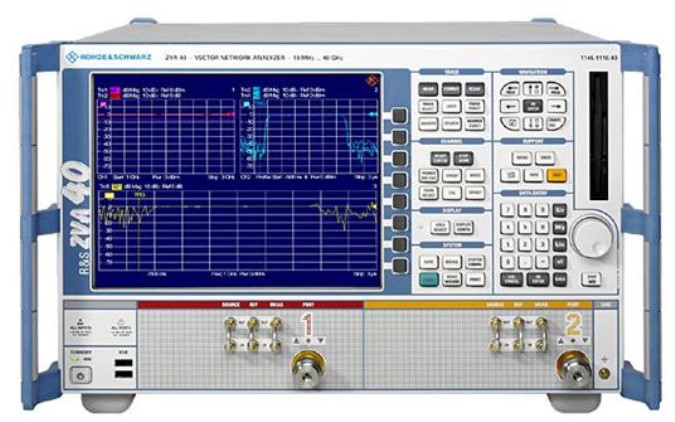

Рисунок 4 − Внешний вид ВАЦ Rohde&Schwarz ZVA40

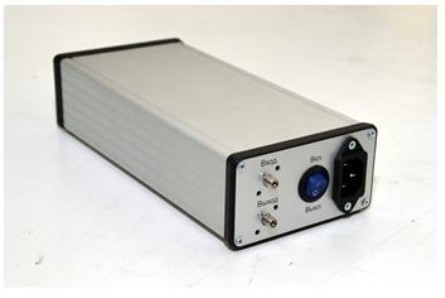

Рисунок 5 – Малошумящий усилитель RL-AMP-1-40

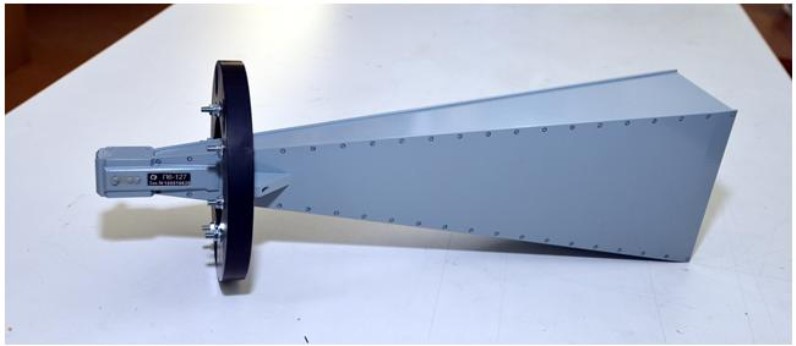

Рисунок 6 – Внешний вид антенны П6-127 из состава комплекса
Лист № 5
Всего листов 10
Места пломбировки от несанкционированного доступа находятся на задней панели
ВАЦ ZVA40 (рисунок 7).

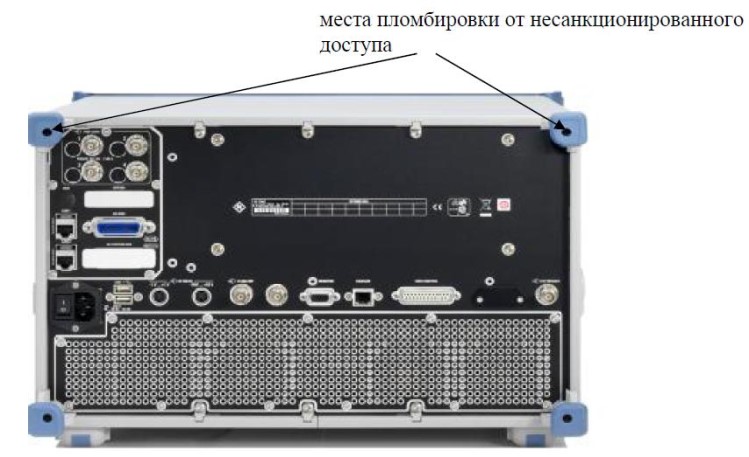

Рисунок 7 – Места пломбировки от несанкционированного доступа
Программное обеспечение
Программное обеспечение (ПО) комплекса осуществляет:
− управление элементами комплекса и процессом измерений;
− обработку результатов измерений и получение значений радиотехнических
характеристик исследуемого образца материала;
− представление радиотехнических характеристик в виде таблиц, графиков и
диаграмм;
− хранение результатов измерений и радиотехнических характеристик.
ПО комплекса работает под управлением операционной системы Windows 7, иденти-
фикационные данные комплекса приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Значение
MaterialMeasurement.exeRCCalc.exe
1.0.01.0.0
Идентификаци-
онные данные
(признаки)
Идентификаци-
онное наимено-
вание ПО
Номер версии
(идентификаци-
онный номер)
ПО
Цифровой иден-
тификатор ПО
(контрольная
сумма испол-
няемого кода)
3CC9B42FA11A660B211024DCAB4DE49DE2A72635C58FFD17EE0
C6C29E3 FF78C09
Лист № 6
Всего листов 10
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню
«низкий» по Р 50.2.077-2014.
Метрологические и технические характеристики
Метрологические и технические характеристики приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики комплекса
Динамический диапазон
Диапазон частот, ГГцДинамический диапазон, дБ, не менее
от 0,4 до 1,5 включ. 36
св. 1,5 до 4 включ. 51
св. 4 до 8 включ. 47
св. 8 до 18 включ. 50
св. 18 до 26 включ. 49
св. 26 до 40 включ. 46
Относительный уровень побочных переотражений при бистатической схеме
Диапазон частот, ГГцУровень переотражений, дБ, не более
от 0,4 до 1,5 включ. -20
св. 1,5 до 4 включ. -18
св. 4 до 8 включ. -25
св. 8 до 18 включ. -36
св. 18 до 26 включ. -40
св. 26 до 40 включ. -41
Пределы допускаемой погрешности измерений МКО
Диапазон частотМКО, дБПри бистатической схеме*, дБПри моностатической
схеме, дБ
от 0,4 до 0,7 ГГц 0 ±0,8 ±0,2
включ. -5 ±1,4 ±0,2
-10±2,3±0,3
-15±3,7±0,5
-20 -±0,9
-25 -±1,5
-30 -±2,5
-35 -±4,1
св. 0,7 до 1,5 ГГц 0 ±0,7 ±0,2
включ.
-5 ±1,2 ±0,2
-10±2,1±0,3
-15±3,4±0,3
-20 -±0,5
-25 -±0,8
-30 -±1,9
-35 -±3,0
св. 1,5 до 4 ГГц 0 ±1,1 ±0,2
включ. -5 ±1,9 ±0,2
-10±3,1±0,3
-15±4,4±0,3
-20 -±0,5
-25 -±0,7
-30 -±1,0
Лист № 7
Всего листов 10
Продолжение таблицы 2
Диапазон частотМКО, дБПри бистатической схеме*, дБ
При моностатической
схеме, дБ
±1,8
±3,0
±0,1
±0,2
±0,2
±0,3
±0,6
±1,0
±1,7
±2,8
±4,2
±0,1
±0,2
±0,3
±0,3
±0,5
±0,8
±1,3
±2,2
±3,4
±0,2
±0,2
±0,3
±0,4
±0,5
±0,7
±1,3
±2,1
±3,2
±0,1
±0,2
±0,3
±0,5
±0,9
±1,6
±2,6
±4,2
от 0 до 70º
±0,1º
100
±1
-35 -
-40 -
св. 4 до 8 ГГц 0 ±0,5
включ. -5 ±0,9
-10±1,5
-15±2,7
-20±4,2
-25 -
-30-
-35-
-40-
св. 8 до 18 ГГц 0 ±0,2
включ. -5 ±0,3
-10±0,5
-15±0,8
-20±1,4
-25±2,3
-30±3,9
-35 -
-40-
св. 18 до 26 ГГц0 ±0,1
включ. -5±0,2
-10±0,3
-15±0,4
-20±0,7
-25±1,2
-30±2,1
-35±3,8
-40 -
св. 26 до 40 ГГц 0 ±0,1
включ. -5 ±0,2
-10±0,3
-15±0,5
-20±0,8
-25±1,4
-30±2,6
-35±3,9
Диапазон установки углов визирования антенн по отношению к
нормали на образец (бистатического угла), не менее
Пределы допускаемой абсолютной погрешности установки уг-
лов визирования антенн по отношению к нормали на образец
(бистатического угла)
Верхний предел изменения высоты стола для образцов, мм, не
менее
Пределы допускаемой абсолютной погрешности установки вы-
соты стола для образцов, мм
*- для бистатического угла от 0 до 30º.
Лист № 8
Всего листов 10
от 209 до 231
от 15 до 25
от 86 до 106 (от 630 до 800)
Значение
3500
7480×3700×4100
Таблица 3 - Технические характеристики комплекса
Наименование характеристики
Напряжение электропитания переменного тока
частотой (50±2) Гц, В
Потребляемая мощность, В·А, не более
Габаритные размеры комплекса (Д×Ш×В), мм, не
более
Рабочие условия эксплуатации:
- диапазон рабочих температур, °С
- атмосферное давление, кПа (мм рт. ст.)
- относительная влажность воздуха при темпера-
туре 20 ºС, %, не более
80
Знак утверждения типа
наносится на контроллер RL-CTRL-PS-4 в виде наклейки (рисунок 3) и типографским
способом на титульный лист документа «Автоматизированный измерительно-вычислительный
комплекс для измерения отражающей способности материалов РЛТГ.425820.013. Руководство
по эксплуатации. РЛТГ.425820.013 РЭ».
Комплектность средства измерений
Комплект поставки комплекса приведен в таблице 4.
Таблица 4 - Комплект поставки комплекса
1Автоматизированныйизмерительно-
вычислительный комплекс для измерения отра-
жающей способности материалов в составе:
РЛТГ.425820.013
1.1 Поворотное устройство
1.2 Контроллер управления
1.3 Комплект кабелей и аксессуаров
1.4 Крепежный каркас
1.5 Малошумящий усилитель
1.6 Персональная ЭВМ
1.7 Комплект антенных фланцев
10 шт.
1.8 Антенна
1.9 Антенна
1.10 Антенна
1.11 Антенна
1.12 Антенна
1.13 Антенна
Наименование изделияОбозначение изделия Количество
PS-ARCH-30002 шт.
RL-CTRL-PS-41 шт.
-1 шт.
-1 шт.
RL-AMP-1-402 шт.
HP Z11 шт.
LB-460-NF2
ш
т.
П6-2232
ш
т.
П6-1232
ш
т.
П6-1272
ш
т.
П6-1282
ш
т.
П6-1322
ш
т.
Лист № 9
Всего листов 10
Продолжение таблицы 4
1.14 Диэлектрический регулируемый стол
1.15 Металлическая пластина 240×240×30 мм
1.16 Металлическая пластина 500×500×30 мм
1.17 Металлическая пластина 100×100×15 мм
1.18 Векторный анализатор цепей 10 МГц- 40 ГГц
1.19 Радиопоглощающий материал
2 Программное обеспечение
3 Паспорт
4 Руководство по эксплуатации
5 Методика поверки
РЛТГ.425820.013МП
Наименование изделияОбозначение изделияКоличество
-1 шт.
-1 шт.
-1 шт.
-1 шт.
ZVA401 шт.
-4 м
2
-1 диск
РЛТГ.425820.013ПС1 кн.
РЛТГ.425820.013РЭ1 кн.
6 Упаковка10 шт.
Поверка
осуществляется в соответствии с документом РЛТГ.425820.013МП «Инструкция. Автоматизи-
рованный измерительно-вычислительный комплекс для измерения отражающей способности
материалов РЛТГ.425820.013. Методика поверки.», утвержденным ФГУП «ВНИИФТРИ»
«17» августа 2017 года.
Основнjе средствj поверки:
– аттенюатор ступенчатый программируемый Agilent 84908M, регистрационный но-
мер 60239-15 в Федеральном информационном фонде.
Допускается применение аналогичных средств поверки, обеспечивающих определе-
ние метрологических характеристик поверяемого комплекса с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска
поверительного клейма.
Сведения о методиках (методах) измерений
приведены в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к автоматизиро-
ванному измерительно-вычислительному комплексу РЛТГ.425820.013
Техническая документация изготовителя.
Изготовитель
Общество с ограниченной ответственностью «Радиолайн» (ООО «Радиолайн»)
ИНН 7718837905
Юридический (почтовый) адрес: 111123, г. Москва, ул. Плеханова, д. 4А
Тел. (495) 221-51-43
Е-mail:
Лист № 10
Всего листов 10
Заявитель
Федеральноегосударственноеунитарноепредприятие«Центральныйнаучно-
исследовательский институт химии и механики» (ФГУП «ЦНИИХМ»)
Юридический (почтовый) адрес: 115487, г. Москва, ул. Нагатинская, д. 16А
Тел. (499) 611-51-29, факс: (499) 782-23-21
Е-mail:
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт физико-технических и радиотехнических измерений» (ФГУП
«ВНИИФТРИ»)
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, рабочий поселок
Менделеево, промзона ВНИИФТРИ, корпус 11
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево
Телефон: (495) 526-63-00, факс: (495) 526-63-00
Е-mail:
Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств из-
мерений в целях утверждения типа № 30002-13 от 07.10.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии
С.С. Голубев
М.п.«____»_____________2017 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 81154-20 | Хроматограф тонкослойной хроматографии для анализа лекарственных материалов | Фирма "CAMAG Chemie-Erzeugnisse und Absorbtiontechnik AG", Швейцария | 1 год | Перейти | |
| 14381-95 | Блоки для измерения силы (нагрузки) электронные | WE2010 | Фирма "HBM (Hottinger Baldwin Messtechnik)", Германия | Первичная поверка | Перейти |
| 59269-14 | Приборы цифровые автоматические для измерения артериального давления и частоты пульса | TENSOVAL, мод. Tensoval Compact, Tensoval Mobil, Tensoval Comfort | Фирма "Paul Hartmann AG", Германия | 2 года | Перейти |
| 35953-07 | Комплексы измерения скорости движения транспортных средств фоторадарные | КРИС | ООО "Симикон", г.С.-Петербург | 2 года | Перейти |
| 66671-17 | Система измерительно-управляющая технологическим процессом нагрева слитков на тепловом щите № 1 отделения нагревательных колодцев обжимного цеха прокатного производства АО "ЕВРАЗ ЗСМК" | Нет данных | АО "ЕВРАЗ Объединенный Западно-Сибирский металлургический комбинат" (ЕВРАЗ ЗСМК), г.Новокузнецк | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
