Приборы магнитного опробования МКС-4-1000-3.2, ГРСИ 69432-17
Номер госреестра:
69432-17
Наименование СИ:
Приборы магнитного опробования
Обозначение типа:
МКС-4-1000-3.2
Производитель:
ООО ИПП "Уралрудавтоматика", г.Екатеринбург
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 4 шт. с зав.№ 34, 36, 37, 38
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 68073
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Приборы магнитного опробования МКС-4-1000-3.2
Назначение средства измерений
Приборы магнитного опробования МКС-4-1000-3.2 (далее – приборы) предназначены
для определения массовой доли железа магнетита в горных породах при каротаже
буровзрывныхиразведочныхскважинпоизмеренномузначениюмагнитной
восприимчивости.
Описание средства измерений
Принцип действия прибора основан на индукционном методе измерения магнитных
свойств горных пород в естественном залегании: возбуждении переменного электромагнитного
поля в объеме исследуемого пространства и измерении относительных изменений магнитной
составляющей напряженности этого поля в зависимости от магнитных свойств исследуемой
среды. Массовая доля железа магнетита в горных породах корреляционно связана с их
магнитными свойствами.
Прибор состоит из скважинного зонда СП-1000 и блока измерительного БИ-029.
Скважинный зонд представляет собой систему с намагничивающей и приемной
катушками, которая опускается в скважину. Возбуждающее переменное электромагнитное
поле, создаваемое намагничивающей катушкой, ослабляется исследуемой средой, и наводит в
приемной катушке зонда ЭДС, пропорциональную напряженности магнитного поля. Сигнал с
приемной катушки усиливается и через ограничитель подается на вход контроллера, который
измеряет максимальное значение входного сигнала за определенный период времени и передает
результат измерений по кабелю в блок измерительный БИ-029, находящийся на поверхности
рядом с устьем скважины.
Блок БИ-029 располагается в прямоугольном металлическом корпусе, на переднюю
панель которого выведены индикатор, клавиатура, разъёмы подключения зонда, внешнего
питаниядля зарядки аккумулятора. Блок предназначен для приема сигнала зонда,
математической обработки результатов измерений, вычисления массовой доли железа
магнетита по предварительно вычисленным коэффициентам уравнений связи, вывода
результатов на индикатор, записи результатов на сменную SD карту и управления всем
прибором. Для регистрации географических координат есть возможность подключения
GPS-терминала через переходник к разъему «ВЫХОД/GPS» блока БИ-029. Для связи с
компьютером блок БИ-029 имеет интерфейс стандарта RS-232, подключение осуществляется
через кабель, входящих в состав прибора.
В приборе предусмотрена возможность проводить измерения по сигналу внешней
кнопки или сигнала датчика глубины.
Общий вид прибора приведен на рисунке 1.
Лист № 2
Всего листов 5

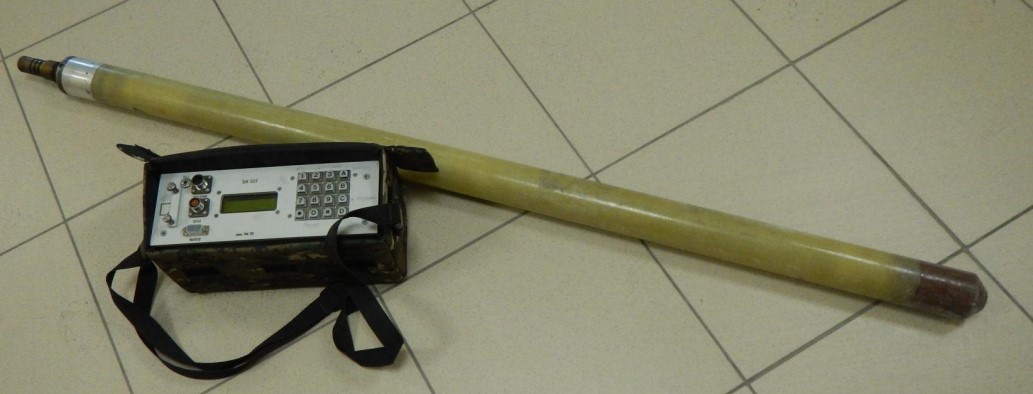

Рисунок 1 – Общий вид прибора в составе:
1 – скважинный зонд СП-1000,
2 – блок измерительный БИ-029.
Пломбирование прибора не предусмотрено.
Программное обеспечение
Программное обеспечение (далее – ПО) предназначено для управления работой
прибора и состоит из двух частей: MKS и MKSII.
ПО MKS – метрологически значимое, встроенное, загружается при изготовлении
приборов изготовителем (прошивка микроконтроллера). ПО MKS предназначено для
непосредственного управления процессом измерения и отображения полученных результатов
на LED индикаторе. В процессе эксплуатации изменение ПО MKS исключено.
ПО MKSII – ПО на базе операционной системы MS Windows для стационарного и
Android для мобильного использования. ПО MKSII предназначено для загрузки результатов
измерений, формировании протоколов измерений массовой доли железа магнетита с указанием
времени и координат места измерений, а также для работы с файлами, записанными на карту
памяти SD.Установка MKSII на ПК выполняется посредством запуска программы-установщика.
Уровень защиты ПО MKS от непреднамеренных и преднамеренных изменений
соответствует уровню «высокий» по Р 50.2.077-2014.
Уровень защиты ПО MKSII от непреднамеренных и преднамеренных изменений
соответствует уровню «низкий» по Р 50.2.077-2014.
Идентификационные признаки (данные) ПО приведены в таблице 1.
Значение
Таблица 1 - Идентификационные признаки (данные) ПО
Идентификационные данные (признаки)
Идентификационное наименование ПОMKS
MKSII
Номер версии (идентификационный номер ПО)
3.21.0.2.312
Цифровой идентификатор ПО
2552AAACF19
1
2
Лист № 3
Всего листов 5
Метрологические и технические характеристики
3
±1,5
Таблица 2 – Метрологические характеристики приборов
Наименование характеристики
Диапазон измерений магнитной восприимчивости
Значение
от 0,001 до 1,0
от 0 до 31,0
Предел допускаемого значения относительного среднеквадратичного
отклонения результатов измерений магнитной восприимчивости, %
Диапазон измерений массовой доли железа магнетита, %
Пределы допускаемой абсолютной погрешности измерений массовой
доли железа магнетита, %
58
1000
Значение
от 0,25 до 1,00
135
273
96
4,0
3,3
12
3,5
Таблица 3 – Основные технические характеристики приборов
Наименование характеристики
Время единичного измерения, с
Габаритные размеры, мм, не более:
скважинного зонда
- диаметр
- длина
блока БИ-029
- высота
- длина
-ширина
Масса, кг, не более
- скважинного зонда
- блока БИ-029 с аккумулятором
Параметры электрического питания:
от аккумуляторной батареи напряжением, В
Потребляемая мощность, В·А, не более
Условия эксплуатации:
- температура окружающей среды, ºС
- относительная влажность при t=25 ºС, %, не более
Средняя наработка на отказ, ч, не менее
Средний срок эксплуатации, лет
от -20 до +40
90
5 000
6
Знак утверждения типа
наносится на корпус блока БИ-029 в виде наклейки, на титульный лист руководства по
эксплуатации типографским способом.
Комплектность средства измерений
Таблица 4 – Комплектность средства измерений
НаименованиеОбозначениеКоличество
23
МКС-4-1000-3.21 шт.
БИ-0291 шт.
1
Прибор магнитного опробования,
в том числе:
Блокизмерительныйсовстроенным
аккумулятором и SD-картой
Аккумуляторизмерительногоблока
(резервный)
ДТ120221 шт.
Лист № 4
Всего листов 5
Скважинный зонд
СП-1000
Кабельный наконечник
НКШ-3-36
Терминал спутниковой навигации GPS
—
—
1 комплект
—
1 шт.
МП 120-261-2017
1 экз.
1
2
GM-R900
или аналогичный
3
Кол-во определяется
заказчиком
Кол-во определяется
заказчиком
По требованию
заказчика
По требованию
заказчика
М12М-0,25
—
КО
—
1 шт.
1 шт.
1 шт.
1 шт.
—
1 экз.
Переходник для подключения терминала
GPS
Комплект соединительных проводов и
кабелей
Устройство зарядное
Комплект ЗИП
Контрольный образец
CART-READER для SD-карты
CD-диск с ПО для связи блока БИ-029 с
компьютером
Руководство по эксплуатации
ГСИ. Приборы магнитного опробования
МКС-4-1000-3.2. Методика поверки
Поверка
осуществляется по документу МП 120-261-2017 «ГСИ. Приборы магнитного опробования
МКС-4-1000-3.2. Методика поверки», утвержденному ФГУП «УНИИМ» 28.09.2017 г.
Основные средства поверки:
СО состава месторождения железной руды, пересеченного скважиной ГСО 8745-2006.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемого СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к приборам
магнитного опробования МКС-4-1000-3.2
Техническая документация ООО ИПП «Уралрудавтоматика», г. Екатеринбург.
Изготовитель
Обществосограниченнойответственностьюинновационно-производственное
предприятие «Уралрудавтоматика» (ООО ИПП «Уралрудавтоматика»)
ИНН 6670110320
Адрес: 620078, г. Екатеринбург, ул. Коминтерна, д.20/17, оф.54
Телефон (факс): (343) 374-84-15
Е-mail:
Лист № 5
Всего листов 5
Заявитель
Акционерное общество «Карельский окатыш» (АО «Карельский окатыш»)
Адрес: 186930, Республика Карелия, г. Костомукша, ул. Звездная, д.52
Телефон: (81459) 33-509
Факс: (81459) 35-535
Web-сайт:
Испытательный центр
ФГУП«Уральскийнаучно-исследовательскийинститутметрологии»(«ФГУП
«УНИИМ»)
Адрес: 620075, г. Екатеринбург, ул. Красноармейская, 4
Телефон: (343) 350-26-18
Факс: (343) 350-20-39
Е-mail:
Аттестат аккредитации ФГУП «УНИИМ» по проведению испытаний средств
измерений в целях утверждения типа № RA.RU.311373 от 19.10.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.
«___» ______________ 2017 г.
