Индикаторы рычажно-зубчатые торговой марки "INSIZE" Нет данных, ГРСИ 69403-17
Номер госреестра:
69403-17
Наименование СИ:
Индикаторы рычажно-зубчатые торговой марки "INSIZE"
Обозначение типа:
Нет данных
Производитель:
Фирма "Insize Co., Ltd.", Китай
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
23.11.2022
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 68043
об утверждении типа средств измерений
Лист № 1
Всего листов 9
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Индикаторы рычажно-зубчатые торговой марки «INSIZE»
Назначение средства измерений
Индикаторы рычажно-зубчатые торговой марки «INSIZE» (далее по тексту –
индикаторы) предназначены для относительных измерений линейных размеров, контроля
отклоненийотзаданнойгеометрическойформы,атакжевзаимногорасположения
поверхностей.
Описание средства измерений
Принцип действия индикатора состоит в преобразовании малых перемещений
измерительного рычага в пропорциональное угловое перемещение стрелки отсчетного
устройства.
Индикаторсостоитизкорпусасовстроеннымпередаточныммеханизмом,
измерительного рычага со сферическим измерительным наконечником, круговой шкалы со
стрелкой.
Индикаторы изготавливаются следующих типов:
– боковые со шкалами, параллельными оси измерительного рычага в среднем
положении (моделей 2380 (рис.1), 2381 (рис.1), 2383 (рис.2), 2384 (рис.3), 2391 (рис.5), 2880
(рис.8), 2895 (рис.9), 2896 (рис.10), 2897 (рис.11));
– боковые со шкалами, перпендикулярными оси измерительного рычага в среднем
положении (модели 2898 (рис.12));
– торцевые со шкалами, перпендикулярными к оси измерительного рычага в среднем
положении и к плоскости его поворота (моделей 2398 (рис.6), 2899 (рис.13));
– со шкалами, расположенными под углом к оси измерительного рычага в среднем
положении (моделей 2386 (рис.4), 2399 (рис.7)).
Индикаторы отличаются между собой ценой деления шкалы, длиной измерительного
рычага, материалом измерительного наконечника (стальной или рубиновый), диапазоном
измерений.
Индикаторы оснащаются зажимным устройством типа «ласточкин хвост».
.

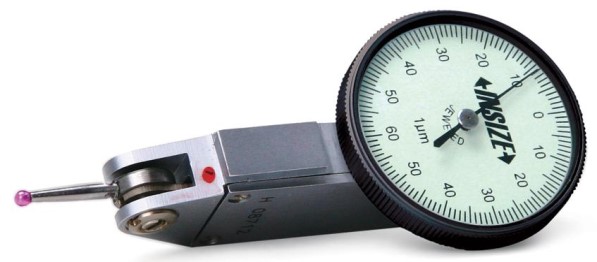

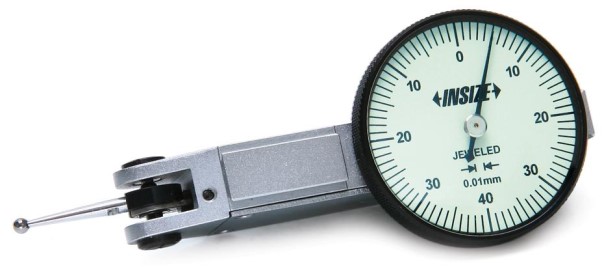

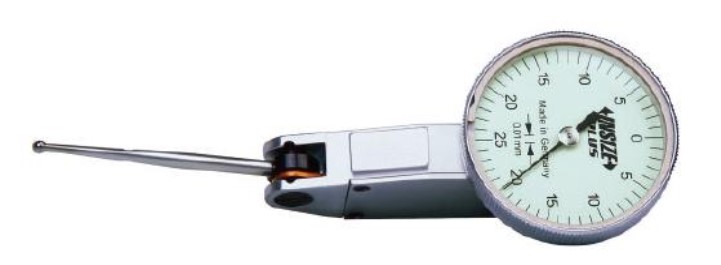

Рисунок 1 – Общий вид индикаторов моделей 2380, 2381
Лист № 2
Всего листов 9

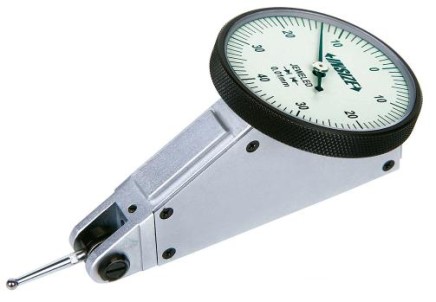

Рисунок 2 – Общий вид индикаторов модели 2383

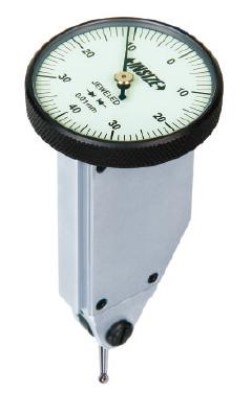

Рисунок 3 – Общий вид индикаторов модели 2384

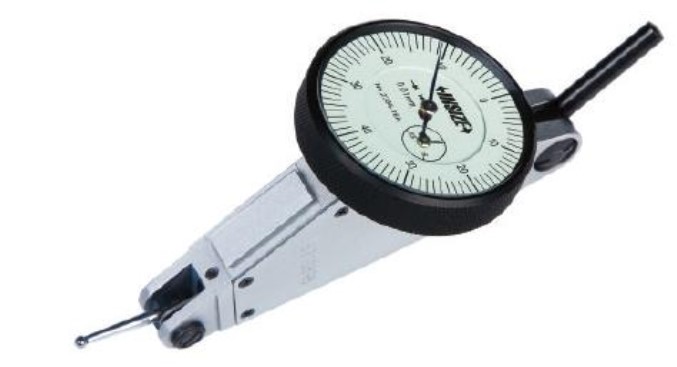

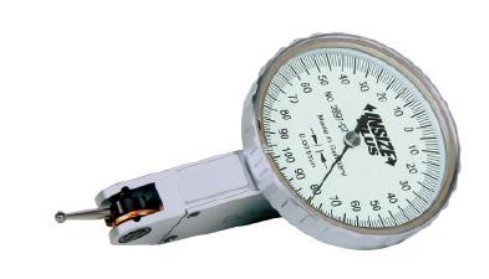

Рисунок 4 – Общий вид индикаторов модели 2386
Лист № 3
Всего листов 9

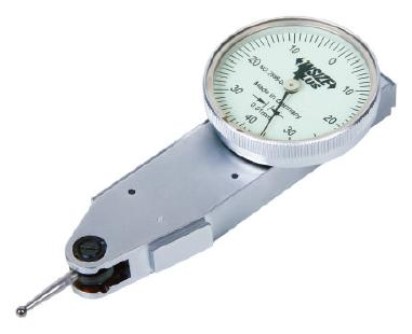

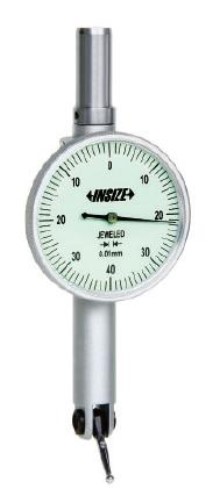

Рисунок 5 – Общий вид индикаторов модели 2391

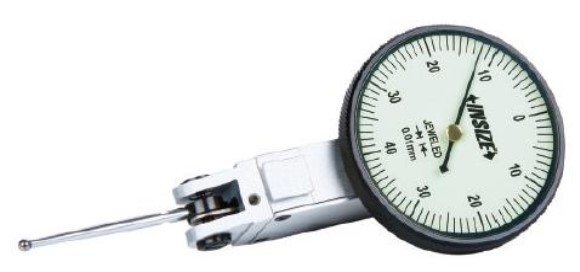

Рисунок 6 – Общий вид индикаторов модели 2398

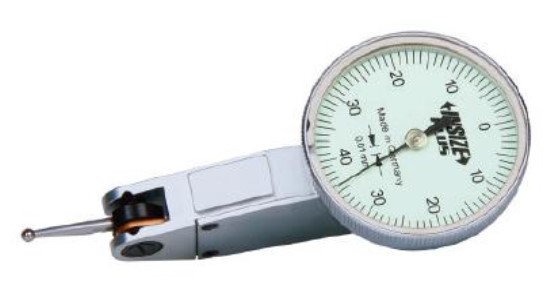

Рисунок 7 – Общий вид индикаторов модели 2399
Лист № 4
Всего листов 9

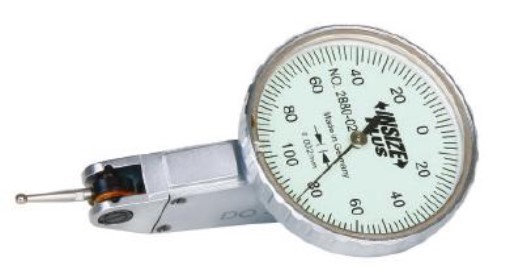

Рисунок 8 – Общий вид индикаторов модели 2880
Рисунок 9 – Общий вид индикаторов модели 2895

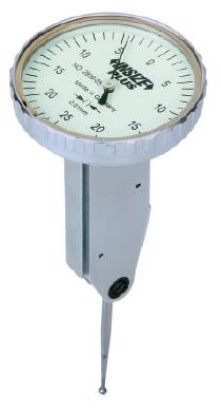

Рисунок 10 – Общий вид индикаторов модели 2896
Лист № 5
Всего листов 9
Рисунок 11 – Общий вид индикаторов модели 2897
Рисунок 12 – Общий вид индикаторов модели 2898
Рисунок 13 – Общий вид индикаторов модели 2899
- товарный знак «INSIZE» наносится на корпус индикаторов.
Программное обеспечение
отсутствует.
Лист № 6
Всего листов 9
0,1
Метрологические и технические характеристики
Таблица 1 – Основные метрологические характеристики индикаторов рычажно-зубчатых торговой марки «INSIZE» моделей 2380, 2381, 2383, 2386,
2391,2398, 2399, 2895, 2896, 2898, 2899 с ценой деления шкалы 0,01 мм
Модель
Модификация
2896
2896-05
2899
2899-05
2380
2380-08
2381
2381-08
2383
2383-08А
2391
2391-08
2398
2398-08
2399
2399-08
2895
2895-08
2898
2898-08
2386
2386-16А
Диапазон измерений, мм
Цена деления шкалы, мм
от 0 до 0,5
0,01
от 0 до 0,8
0,01
от 0 до 1,6
0,01
Наибольшая разность погрешностей измерений
индикатора при любом его положении и положении
рычага*, мм:
- на любом участке шкалы в пределах 0,05 мм0,003
- на любом участке шкалы в пределах 0,1 мм0,005
- на любом участке шкалы в пределах 0,25 мм0,008
- на любом участке шкалы в пределах 0,4 мм -
- на любом участке шкалы в пределах 0,8 мм-
- на всем диапазоне измерений при прямом ходе0,010
- на всем диапазоне измерений при прямом и
обратном ходах0,013
0,0030,0040,0040,004
0,0050,0050,0050,005
0,008 - - -
-0,0080,0080,008
- - - -
0,0100,0100,0100,010
0,0130,0130,0130,013
0,004 0,004 0,004
0,005 0,005 0,005
- - -
0,008 0,008 0,008
- - -
0,010 0,010 0,010
0,0130,0130,013
0,004 0,004 0,004
0,005 0,005 0,005
- - -
0,008 0,008 0,010
- - 0,020
0,010 0,010 0,023
0,0130,0130,025
0,0030,010
0,5
от 2,5 до 7,0
Размах показаний** при 5 измерениях, мм, не более0,003
Измерительное усилие, Н, не более
Усилие поворота измерительного рычага, Н
Параметр шероховатости измерительной
поверхности рычага Ra, мкм, не более
Диаметр индикатора, мм
Длина измерительного рычага, мм
32 40 30 37 37
34,6 34,6 13,5 13,5 27,4
30 37 37
10,8 13,5 13,5
32 32 37
11,7 11,7 13,5
Диапазон рабочих температур, ºС
Относительная влажность воздуха, %, не более
Средний срок службы, лет
от +17 до +23
80
5
Примечания:
* - Под наибольшей разностью погрешностей измерений индикатора понимают наибольшую алгебраическую разность погрешностей на
проверяемом участке при прямом и обратном ходе измерительного рычага.
** - Под размахом показаний понимается наибольшая разность между отдельными повторными показаниями индикатора,
соответствующими одному и тому же действительному значению измеряемой величины при неизменных внешних условиях.
Лист № 7
Всего листов 9
0,1
Таблица 2 – Основные технические и метрологические характеристики индикаторов рычажно-зубчатых торговой марки «INSIZE» моделей
2380, 2381, 2384, 2880, 2897 с ценой деления шкалы 0,001 и 0,002 мм
Модель
Модификация
2384
2384-012
2897
2897-02
2380
2380-02
2381
2381-02
2880
2880-02R
от 0 до 0,12
0,001
от 0 до 0,2
0,001
от 0 до 0,2
0,002
Диапазон измерений, мм
Цена деления шкалы, мм
Наибольшая разность погрешностей измерений индикатора
при любом его положении и положении рычага*, мм:
- на trial участке шкалы в пределах 0,01 мм - на
любом участке шкалы в пределах 0,02 мм - на
любом участке шкалы в пределах 0,03 мм - на
любом участке шкалы в пределах 0,1 мм
- на всем диапазоне измерений при прямом ходе
- на всем диапазоне измерений при прямом и обратном ходах
Размах показаний** при 5 измерениях, мм, не более
0,002
-
0,003
-
0,003
0,005
0,003
0,002
--
0,003
0,003
0,004
0,002
- - -
0,002 0,002 0,002
- - -
0,004 0,004 0,003
0,005 0,005 0,003
0,006 0,006 0,004
0,002
0,5
от 2,5 до 7,0
Измерительное усилие, Н, не более
Усилие поворота измерительного рычага, Н
Параметр шероховатости измерительной поверхности рычага
Ra, мкм, не более
Диаметр индикатора, мм
Длина измерительного рычага, мм
31 40
16,0 11,7
30 37 40
12,5 12,5 11,7
Диапазон рабочих температур, ºС
Относительная влажность воздуха, %, не более
Средний срок службы, лет
от +18 до +22
80
5
Примечания:
* - Под наибольшей разностью погрешностей измерений индикатора понимают наибольшую алгебраическую разность погрешностей на
проверяемом участке при прямом и обратном ходе измерительного рычага.
** - Под размахом показаний понимается наибольшая разность между отдельными повторными показаниями индикатора,
соответствующими одному и тому же действительному значению измеряемой величины при неизменных внешних условиях.
Лист № 8
Всего листов 9
Таблица 3 – Габаритные размеры и масса индикаторов рычажно-зубчатых торговой марки
«INSIZE»
МодельГабаритные размеры, мм, не болееМасса, кг, не более
длина
238085
238185
238397
238484
2386 114
2391 101
239872
239977
288076
289571
289694
289775
289882
289998
ширинавысота
30260,26
37260,27
37260,25
31240,24
37370,32
30230,25
37250,32
37340,34
40250,25
32250,24
32250,24
40260,25
32170,25
40180,31
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность средства измерений
Таблица 4 – Комплектность средств измерений
Наименование
Индикатор рычажно-зубчатый
Паспорт
Футляр
Методика поверки
Обозначение
---
МП 203-48-2017
Количество
1 шт.
1 экз.
1 шт.
1 экз.
Поверка
осуществляется по документу МП 203-48-2017 Индикаторы рычажно-зубчатые торговой
марки «INSIZE». Методика поверки, утвержденному ФГУП «ВНИИМС» 11 мая 2017 г.
Основные средства поверки:
прибор универсальный для измерений длины DMS 1000 (Рег. № 36001-07);
меры длины концевые плоскопараллельные 4-го разряда по ГОСТ Р 8.763-2011.
Допускаетсяприменениеаналогичныхсредствповерки,обеспечивающих
определение метрологических характеристик поверяемых средств измерений с требуемой
точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к индикаторам
рычажно-зубчатым торговой марки «INSIZE»
ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений
длины в диапазоне от 1∙10
-9
до 50 м и длин волн в диапазоне от 0,2 до 50 мкм.
Техническая документация фирмы-изготовителя.
Лист № 9
Всего листов 9
Изготовитель
INSIZE Co., Ltd., КНР
215009 China 80 Xiangyang Road, Suzhou New District
Web-cайт: www. insize.com
Е-mail:
(ООО
Заявитель
Обществосограниченнойответственностью«ИНСТРУМЕНТ»
«ИНСТРУМЕНТ»)
ИНН 5261063244
Адрес: 603124, Россия, г. Нижний Новгород, Ул. Вязниковская, д. 2 «А»
Телефон (факс): +7 (831) 423-53-04
Web-cайт:
Е-mail:
научно-
средств
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский
исследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: (495) 437-55-77, факс: (495) 437-56-66
Web- сайт:
E-mail:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний
измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.«___»___________ 2017 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 67112-17 | Термопреобразователи сопротивления торговой марки "MINCO" | S100050 | Фирма "Minco Products, Inc.", США | 2 года | Перейти |
| 83810-21 | Угломеры торговой марки "Калиброн" | Обозначение отсутствует | Shanghai Shengling Measuring Tools Co., Ltd., КНР | 1 год | Перейти |
| 65532-16 | Скобы рычажные торговой марки "SHAN" | Нет данных | Фирма "Guilin Measuring & Cutting Tool Co. Ltd.", Китай | 1 год | Перейти |
| 4798-75 | Индикаторы ферментативной активности микроорганизмов | ИФАМ-1 | Завод "РЭМА", Украина, г.Борислав | Нет данных | Перейти |
| 1586-97 | Индикаторы рычажно-зубчатые с ценой деления 0,01 мм | ИРБ, ИРТ | АО "Кировский завод "Красный инструментальщик", г.Киров | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
