Термопреобразователи сопротивления платиновые Slot 4330, ГРСИ 69402-17
Номер госреестра:
69402-17
Наименование СИ:
Термопреобразователи сопротивления платиновые
Обозначение типа:
Slot 4330
Производитель:
Фирма "Heraeus Sensor Technology GmbH", Германия
Межповерочный интервал:
Первичная поверка до ввода в эксплуатацию
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 36 шт. с зав.№ 799648-1, 799648-5, 799648-6, 799648-8, 799648-9, 799648-14 … 799648-17, 799648-19 … 799648-25, 799648-27, 799648-30 … 799648-34, 799648-36, 799649-18, 801577-26 … 801577-29, 801577-31, 801577-32, 801577-35, 801577-39, 801577-41 … 801577-43, S1007A-1-8
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 68042
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Термопреобразователи сопротивления платиновые Slot 4330
Назначение средства измерений
Термопреобразователи сопротивления платиновые Slot 4330 (далее по тексту –
термопреобразователи или ТС) предназначены для измерений температуры трансформаторного
железа, а также температуры снаружи обмоток статора в электродвигателях приводов
компрессоров, расположенных на территории ОАО «Ямал СПГ», с. Яр-Сале в Ямальском
районе Ямало-Ненецкого АО Тюменской области.
Описание средства измерений
ПринципдействияТСоснованнаизмененииэлектрическогосопротивления
чувствительного элемента (ЧЭ) пропорционально температуре измеряемой среды.
Термопреобразователи состоят из ЧЭ, помещенного в плоский прямоугольный корпус с
присоединительными удлинительными проводами в тефлоновой оболочке. ЧЭ ТС имеют
номинальную статическую характеристику преобразования (НСХ) типа Pt100 по ГОСТ
6651-2009 (МЭК 60751). Схема соединения внутренних проводов с ЧЭ трехпроводная.

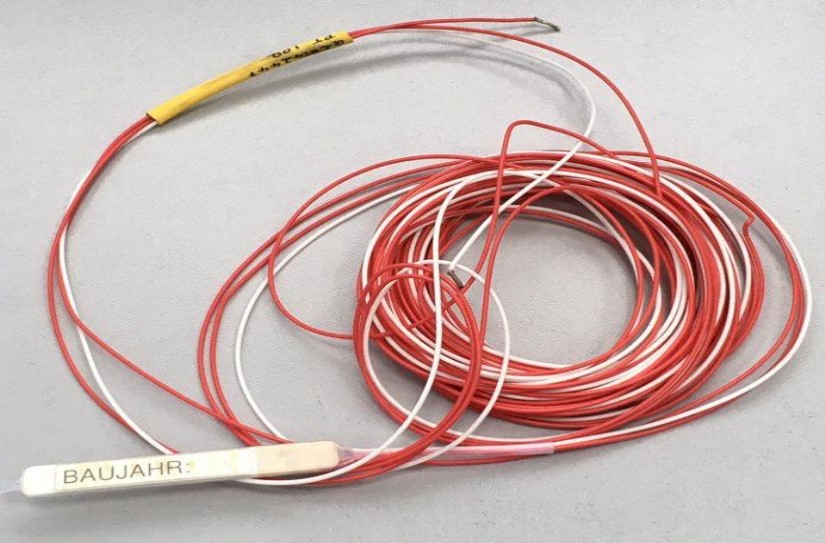

Фотография общего вида термопреобразователей приведена на рисунке 1.
Рисунок 1 – Общий вид ТС
Пломбирование ТС не предусмотрено.
Программное обеспечение
отсутствует.
Лист № 2
Всего листов 3
Метрологические и технические характеристики
Метрологические и технические характеристики ТС приведены в таблице 1.
Значение характеристики
от -50 до +180
B
Pt100
0,00385
±(0,3+0,005·|t|)
100
8
100
5000
Таблица 1 - Метрологические и технические характеристики ТС
Наименование характеристики
Диапазон измерений температуры, °С
Класс допуска по ГОСТ 6651-2009
Условноеобозначениеноминальнойстатической
характеристики (НСХ) по ГОСТ 6651-2009
Температурный коэффициент ТС, α по ГОСТ 6651-2009, °С
-1
Пределы допускаемого отклонения от НСХ, °С (где t -
значение измеряемой температуры)
Номинальное значение сопротивления ТС при 0 °C (R
o
), Ом
Диаметр монтажной части, мм
Длина монтажной части, мм
Общая длина ТС, мм, не более
Рабочие условия эксплуатации:
- температура окружающей среды, °С
- относительная влажность воздуха, %, не более
от -50 до +260
98
Знак утверждения типа
наносится на титульный лист паспорта методом штемпелевания.
Комплектность
Комплектность ТС приведена в таблице 2.
Таблица 2 - Комплектность средств измерений
Наименование
Термопреобразователь сопротивления
Паспорт
Обозначение
Slot 4330
-
Количество
36 шт.
36 экз.
Поверка
осуществляется по документу ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из
платины, меди и никеля. Методика поверки».
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 ‒ термометр сопротивления эталонный
ЭТС-100/1 (Регистрационный № 19916-10);
ИзмерительтемпературымногоканальныйпрецизионныйМИТ8.15(М)
(Регистрационный № 19736-11);
Термостаты переливные прецизионные ТПП-1 (Регистрационный № 33744-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Лист № 3
Всего листов 3
Нормативные документы, устанавливающие требования к термопреобразователям
сопротивления платиновым Slot 4330
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля.
Общие технические требования и методы испытаний.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений
температуры.
ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля.
Методика поверки.
Изготовитель
Фирма «Heraeus Sensor Technology GmbH», Германия
Адрес: Reinhard-Heraeus-Ring 23, 63801 Kleinostheim, Germany
Телефон: +49 6181 358133
Web-сайт:
Заявитель
Общество с ограниченной ответственностью «Рустек»
(ООО «Рустек»)
ИНН 7802300629
Адрес: 194044, г. Санкт-Петербург, Выборгская наб., д. 43, Литер А, оф. 203, 204
Телефон: +7(812) 703-07-85
Факс: +7(812) 703-07-83
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский
научно-исследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д.46
Телефон/факс: (495) 437-55-77 / 437-56-66
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств
измерений в целях утверждения типа № 30004-13 от 26.07.2013
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.«_____» ____________ 2017 г.
