Система измерительно-вычислительная для мониторинга сейсмических воздействий Сейсмостанция NS GEO, ГРСИ 69396-17
Номер госреестра:
69396-17
Наименование СИ:
Система измерительно-вычислительная для мониторинга сейсмических воздействий
Обозначение типа:
Сейсмостанция NS GEO
Производитель:
ООО "НексусСистемс", г.Уфа
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ 00329.1
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 68036
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Системаизмерительно-вычислительнаядлямониторингасейсмических
воздействий «Сейсмостанция NS GEO»
Назначение средства измерений
Система измерительно-вычислительная для мониторинга сейсмических воздействий
«Сейсмостанция NS GEO» (далее система) предназначена для измерения виброускорения при
сейсмическом воздействии.
Описание средства измерений
Принцип работы системы основан на осуществлении непрерывного приема, усилении и
преобразованиианалоговойинформации,поступающейотсейсмоприемников
пьезоэлектрических (датчиков), сравнении измеренных и вычисленных параметров с
программируемыми пользователемпороговыми значениями (уставками)ивыдаче
управляющих сигналов.
Система представляет собой электронное устройство, состоящее из:
- четырех сейсмоприемников пьезоэлектрических А1738;
- шкафа со встроенными модулями обработки сигналов NI9402, NI9230,NI9425,
NI9472, NI9219, NI9234, NI9239 (далее шкаф);
- блоков искробезопасных барьеров.
Общий вид системы измерительно-вычислительной для мониторинга сейсмических
воздействий «Сейсмостанция NS GEO» приведен на рисунке 1. Общий вид шкафа с закрытой
дверью и место нанесения знака утверждения типа приведены на рисунке 2. Общий вид
сейсмоприемников пьезоэлектрических А1738 приведен на рисунке 3.

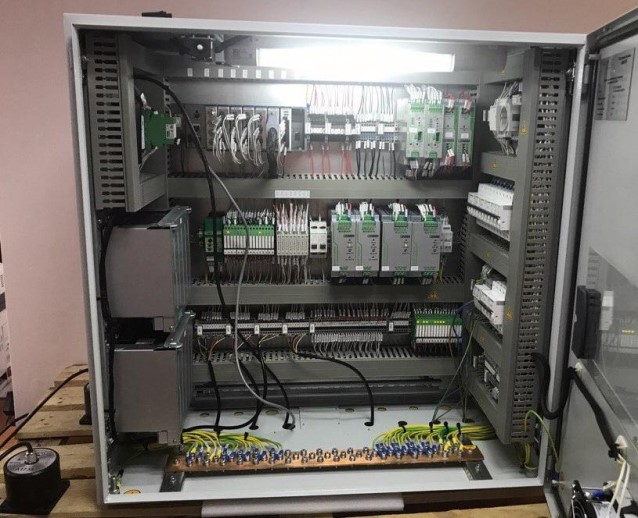

Рисунок 1 - Общий вид системы измерительно-вычислительной для мониторинга
сейсмических воздействий «Сейсмостанция NS GEO»
Лист № 2
Всего листов 4

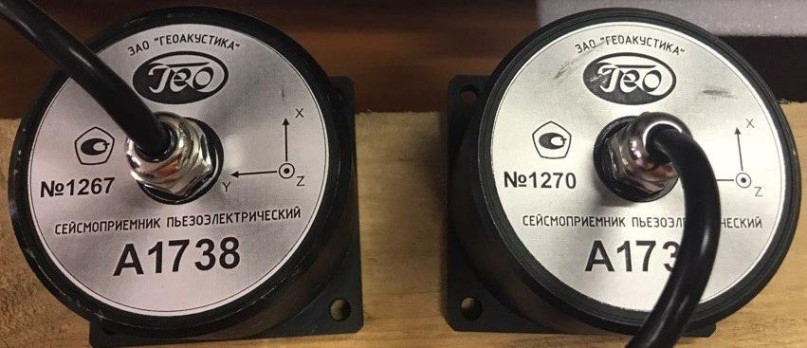

Рисунок 3 – Общий вид сейсмоприемников пьезоэлектрических А1738
Программное обеспечение
Система имеет встроенное программное обеспечение (далее - ПО), предназначенное
дляобработкиизмерительнойинформации,индикациирезультатовизмеренийпри
подключении к персональному компьютеру, серверу или ноутбуку, формирования параметров
выходных сигналов, настройки и проведения диагностики.
Защита программы от преднамеренного воздействия обеспечивается тем, что
пользователь не имеет возможности изменять команды программы, обеспечивающие
управление работой систем и процессом измерений.
Метрологически значимая часть ПО является неизменной. Средства для внесения
изменений в ПО систем пользователю не предоставляются.
Защитапрограммногообеспеченияотнепреднамеренныхипреднамеренных
изменений соответствует по Р 50.2.077-2014 уровню «высокий».

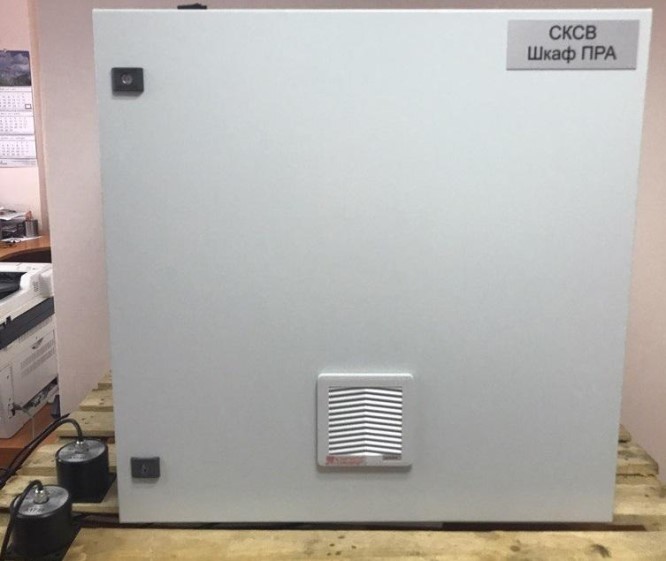

Рисунок 2 - Общий вид шкафа с закрытой дверью и место нанесения знака утверждения типа
Место нанесения
знака утверждения
типа
Лист № 3
Всего листов 4
Таблица 1 – Идентификационные данные программного обеспечения
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер ПО)
Цифровой идентификатор ПО
Значение
NI-DAQmx
8.8 и выше
-
Метрологические и технические характеристики
Таблица 2 - Метрологические и технические характеристики
от -40 до +50
Значение
от 1·10
-4
до 9,82
от 0,1 до 400
±4
-3
±1
-3
±0,1
23±5
от 0 до +50
85×85×77
400×800×1200
Наименование характеристики
Диапазон измерения виброускорения, м/c
2
Диапазон рабочих частот, Гц
Пределы допускаемой основной относительной погрешности
измерения виброускорения на базовой частоте 20 Гц, %
Неравномерность амплитудно-частотной характеристики измерения
виброускорения относительно базовой частоты 20 Гц, дБ, не более:
- в диапазоне частот от 0,1 до 0,4 Гц включ.
- в диапазоне частот св. 0,4 до 300 Гц включ.
- в диапазоне частот св. 300 до 400 Гц
Пределы допускаемой дополнительной погрешности измерения
виброускорения, вызванной изменением температуры окружающего
воздуха, %/ºС
Нормальные условия измерений:
- температура окружающей среды, ºС
Условия эксплуатации:
- диапазон рабочих температур для сейсмоприемников
пьезоэлектрических А1738, °С
- диапазон рабочих температур для шкафа со встроенными блоками
обработки сигналов и преобразователей, °С
Габаритные размеры (длина×ширина×высота), мм, не более:
- сейсмоприемник пьезоэлектрический А1738
- шкаф
Масса, кг, не более:
- сейсмоприемник пьезоэлектрический А1738
- шкаф
0,6
350
Знак утверждения типа
наносится на корпус системы методом наклейки и на руководство по эксплуатации
типографским способом.
Комплектность средства измерений
Количество
1 шт.
Таблица 3 – Комплектность средства измерений
Наименование
Система измерительно-вычислительная для мониторинга сейсмических
воздействий «Сейсмостанция NS GEO»
Комплект ЗИП в составе:
сейсмоприемник пьезоэлектрический А1738
Руководство по эксплуатации НС.2017.СКСВ.00329 РЭ
Методика поверки МП 204/3-16-2017
4 шт.
1 экз.
1 экз.
Лист № 4
Всего листов 4
Поверка
осуществляется по документу МП 204/3-16-2017 «Система измерительно-вычислительная для
мониторинга сейсмических воздействий «Сейсмостанция NS GEO». Методика поверки»,
утвержденному 27 июля 2017 года.
Основные средства поверки: рабочий эталон второго разряда по ГОСТ Р 8.800-2012.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемой системы с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в документе НС.2017.СКСВ.00329 РЭ «Система измерительно-вычислительная для
мониторинга сейсмических воздействий«Сейсмостанция NS GEO». Руководствопо
эксплуатации»
Нормативные и технические документы, устанавливающие требования к системе
измерительно-вычислительнойдлямониторингасейсмическихвоздействий
«Сейсмостанция NS GEO»
Техническая документация ООО «НексусСистемс», г. Уфа
Изготовитель
Общество с ограниченной ответственностью «НексусСистемс» (ООО «НексусСистемс»), г. Уфа
ИНН 0278913532
Адрес: 450005, Республика Башкортостан, г. Уфа, ул. Революционная, д. 111, корпус 1,
помещение 2
Телефон: +7 (347) 291-26-90
Факс: +7 (347) 216-40-18
Web-сайт:
E-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77
Факс: + 7 (495) 437-56-66
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений
в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.«____» _______2017 г.
