Комплекс измерительно-вычислительный стенда № У-1080 Нет данных, ГРСИ 69279-17
Номер госреестра:
69279-17
Наименование СИ:
Комплекс измерительно-вычислительный стенда № У-1080
Обозначение типа:
Нет данных
Производитель:
ООО "ИнСис Лтд", г.Москва
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ 001
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 67916
об утверждении типа средств измерений
Лист № 1
Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплекс измерительно-вычислительный стенда № У-1080
Назначение средства измерений
Комплексизмерительно-вычислительныйстенда№У-1080(далее–ИВК)
предназначен для измерений: напряжения и силы постоянного тока, частоты переменного тока,
сопротивления постоянному току и интервалов времени, а также для регистрации и
отображения результатов измерений и расчетных величин.
Описание средства измерений
Принцип действия ИВК основан на измерении электрических сигналов с датчиков
физических величин, не входящих в состав ИВК, дальнейшем преобразовании их в цифровой
код с помощью системы сбора данных (ССД) и передаче цифровой информации в
персональный компьютер (сервер) для дальнейшего её использования.
Конструктивно ИВК представляет собой автоматизированное рабочее место, состоящее
из двух персональных компьютеров (ПК) с ЖК-мониторами, рассчитанное на работу двух
операторов и приборного шкафа ССД с установленными в нем модулями стандартов PXI,
CRIO, объединенных локальной сетью Ethernet.
Функционально ИВК состоит из измерительных каналов (ИК):
ИК напряжения постоянного тока, соответствующего значениям температуры;
ИК напряжения постоянного тока;
ИК частоты переменного тока;
ИК интервала времени;
ИК сопротивления постоянному току;
ИК силы постоянного тока.
ПоусловиямэксплуатацииИВКудовлетворяеттребованиямгруппыB1
климатического исполнения по ГОСТ Р 52931-2008 с диапазоном рабочих температур от 15 до
35 ºС и относительной влажностью воздуха от 30 до 80 % при температуре 25 ºС без
предъявления требований по механическим воздействиям.
Защита от несанкционированного доступа к компонентам ИВК обеспечивается
закрыванием шкафа на специализированные встроенные замки.
Общий вид составных частей средства измерений, место нанесения знака утверждения
типа представлены на рисунках 1…3.
Лист № 2
Всего листов 7
Место нанесения знака утверждения типа

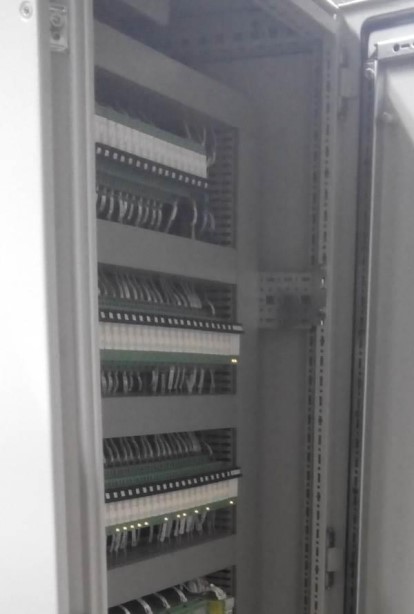

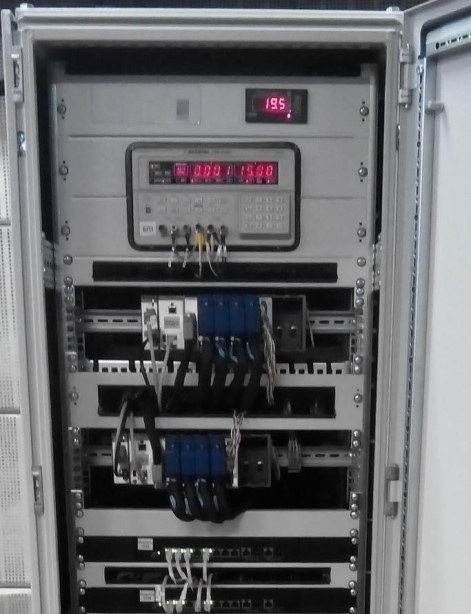

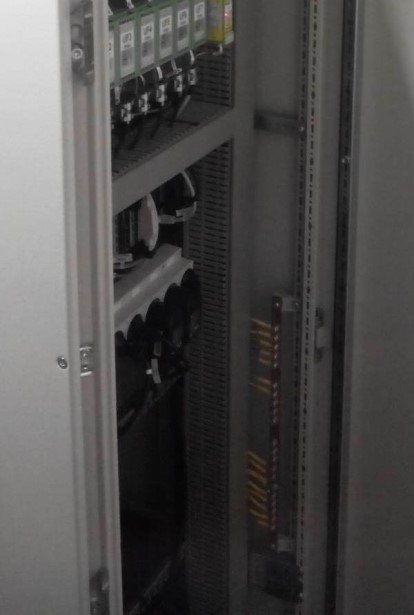

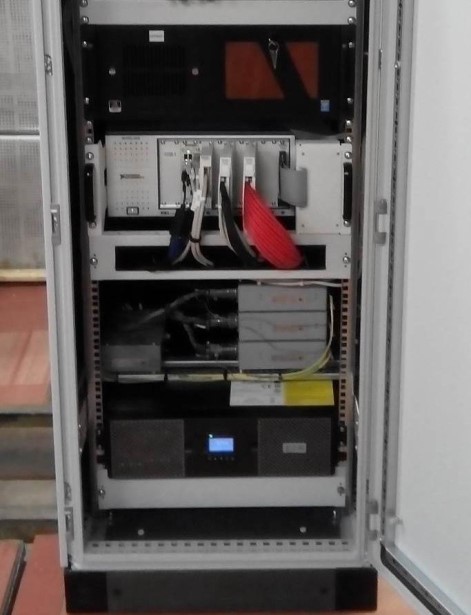

Рисунок 1 - Шкаф приборныйРисунок 2 - Шкаф приборный (вид
сзади)
Лист № 3
Всего листов 7

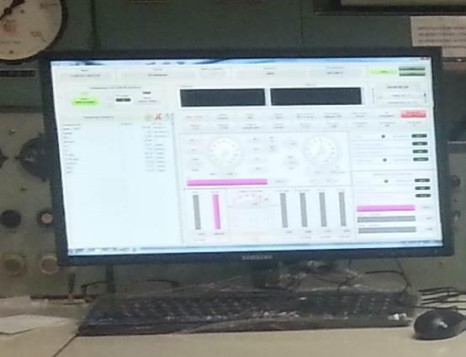

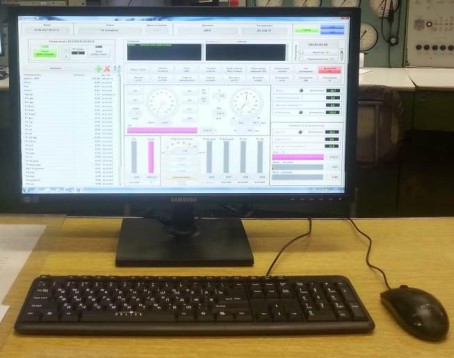

Рисунок 3 - Рабочее место
Пломбирование ИВК не предусмотрено.
Программное обеспечение
Включает общее и функциональное программное обеспечение (ПО).
В состав общего ПО (ОПО) входит операционная система Windows 7 (32-разрядная) и
программная утилита «Панель управления».
В состав функционального ПО (ФПО) входит:
1. Сервер параметров (insys_server22-1.exe) центральный модуль, который в реальном
масштабе времени выполняет следующие функции:
- непрерывный прием измеренных данных от всех ССД;
- вычисление расчетных параметров в соответствии с заданными формулами и
полиномами;
- запись измеренных и расчетных данных в файлы;
- передачу значений измеренных и расчетных параметров клиентам верхнего уровня;
- прием и передачу служебно-информационных сообщений.
2.БиблиотеканастройкиаппаратнойчастиИК(ПОССД-ssd_pxi_rt.dll,
ssd_startup.rtexe) выполняет следующие функции:
- настройку аппаратной части ИК в соответствии с конфигурацией;
- выполнение опроса ИК с заданной периодичностью и передачу измеренных данных
на сервер в реальном масштабе времени.
3. Библиотека вычисления расчетных параметров (модули расчета insysformula.dll,
srv_dll_therm_resist_calc.dll)предназначенадлявычислениярасчетныхпараметровв
соответствии с заданными формулами.
4.ПОметрологическихисследований(Metrology.exe)предназначенодля
формирования протоколов измерений.
ФПО системы имеетметрологическизначимуючасть.Алгоритм вычисления
идентификатора ПО – MD5.
Уровень защиты от непреднамеренных и преднамеренных изменений «высокий» в
соответствии с Р 50.2.077-2014.
Лист № 4
Всего листов 7
ssd_pxi_rt.dll
ssd_startup.rtexe
2.0.1
2.15.0
Таблица 1 - Идентификационные данные ПО
Идентификационноеinsys_server22-1.exe
наименование ПО
Номер версии1.25.10
(идентификационный
номер) ПО
Цифровойf4b53650dd94ecfe7e8
идентификатор ПО c2802a7bbc341
Другие
Сервер параметров
идентификационные
данные, если имеются
fbda2c3c7e21538c0e9
bacd2bd21073e
Библиотека
настройки
аппаратной части ИК
ae380988015b404213
79b9c0e2df9e1f
Библиотека настройки
аппаратной части ИК
Metrology.exe
insysformula.dllsrv_dll_therm_resist_
calc.dll
1.0.41.1.2
3.12.2
Идентификационное
наименование ПО
Номер версии
(идентификационный
номер) ПО
Цифровой
идентификатор ПО
Другие
идентификационные
данные, если имеются
a44e49bbfdacb836aac9296c8f80036d4d6ae
308af4836cb04 39e8866af82b8b
Библиотека Библиотека
вычисления расчетныхвычисления расчетных
параметров параметров
3a932363cfb5ace5097
b9175f3cc7d81
ПО метрологических
исследований
Метрологические и технические характеристики
Диапазон
погрешности
Коли-
ИК
Таблица 2 – Метрологические характеристики
Пределы
Наименование измеряемого параметра
измерений
допу
с
ка
е
мой
чество
измерений
ИК напряжения постоянного тока, соответствующего значениям температуры
Напряжение постоянного тока,от 0 до 41, 276 мВ*±0,1 % от121
соответствующее значениям температуры(от 0 до 1000 °C)верхнего
газов (c термоэлектрическим предела
преобразователем ХА)измерения
(ВП)
от 0 до 52, 41 мВ*±0,1 % от ВП3
(от 0 до 1300 °C)
от 0 до 45, 119 мВ*±0,1 % от ВП1
(от 0 до 1100 °C)
* без учета компенсации «холодного спая» при ненулевой температуре
ИК напряжения постоянного тока
Напряжение постоянного тока,от 0 до 5 В±0,05 % от1
соответствующее значениям диаметра ВП
створок
Напряжение постоянного тока,от 0 до 5 В±0,05 % от3
соответствующее значениям угловых ВП
перемещений
Лист № 5
Всего листов 7
Наименование измеряемого параметра
Диапазон
измерений
Коли-
чество
ИК
Продолжение таблицы 2
Пределы
допускаемой
погрешности
измерений
±0,05 % от9
ВП
±0,05 % от1
ВП
±0,05 % от1
ВП
Напряжение постоянного тока,от 0 до 5 В
соответствующее значениям
виброускорения
Напряжение постоянного тока,от 0 до 10 В
соответствующее значениям усилия от тяги
Напряжение постоянного тока,от 0 до 10 В
соответствующее значениям скважности
ИК частоты переменного тока
Частота переменного тока,от 10 до 2750 Гц
соответствующая значениям оборотов
Частота с датчиков расхода жидкостейот 50 до 550 Гц
±0,05 % от1
ВП
±0,05 % от ВП6
в диапазоне от
50 до 300 Гц
±0,05 % от
измеренного
значения (ИЗ) в
диапазоне от
300 до 550 Гц
± 0,1 % от ВП1
±0,1 с1
Частота тока генератораот 350 до 450 Гц
ИК интервала времени
Интервал времениот 0 до 120 с
ИК сопротивления постоянному току
Сопротивление постоянному току,от 84 до
соответствующее значениям температуры 160 Ом
жидкостей и trial
от 80 до
120 Ом
±0,15 % от5
верхнего
предела
нормированн
ого значения
(ВП НЗ),
НЗ=76 Ом
±0,15 % от2
ВП НЗ,
НЗ=40 Ом
ИК силы постоянного тока
Сила постоянного тока, соответствующаяот 4 до
значениям давления жидкостей и газов20 мА
±0,1 % от ВП32
Значение
Таблица 3 – Основные технические характеристики
Наименование характеристики
Параметры электрического питания:
- напряжение переменного тока, В
- частота переменного тока, Гц
Потребляемая мощность, В·А, не более
220
±
22
50
±
2
2200
Лист № 6
Всего листов 7
Наименование характеристики
Значение
Продолжение таблицы 3
600
´
2171
´
839
Габаритные размеры составных частей средства измерений, мм, (Ш×В×Г)
- шкаф приборный
- рабочее место:
рабочая станция Kraftway Credo KW32
ЖК-монитор Samsung S22E200B
203
´
416
´
486
543
´
405
´
170
200
15
4
Масса составных частей, кг, не более
- шкаф приборный
- рабочее место:
рабочая станция Kraftway Credo KW32
ЖК-монитор Samsung S22E200B
Условия эксплуатации:
- температура окружающей среды, °С
- относительная влажность, %
- атмосферное давление, кПа
от +15 до +35
от 30 до 80
от 84 до 106,7
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и на шкаф
приборный в виде наклейки.
Комплектность средства измерений
Обозначение
ИНСИ.425851.000.00
Количество
1 шт.
Таблица 4 – Комплектность средства измерений
Наименование
Комплекс измерительно-вычислительный стенда
№ У-1080
Программное обеспечение на CD-диске
-
ИНСИ.425851.000.00 РЭ
1 шт.
1 экз.
Руководство по эксплуатации
Руководство оператора
Методика поверки
Формуляр
Схема структурная
Схема электрических соединений
Чертеж вида общий
Сборочный чертеж
ИНСИ.425851.000.00 РО
ИНСИ.425851.000.00 МП
ИНСИ.425851.000.00 ФО
ИНСИ.425851.000.00 Э1
ИНСИ.425851.000.00 Э4
ИНСИ.425851.000.00 ВО
ИНСИ.425851.000.00 СБ
1 экз.
1 экз.
1 экз.
1 экз.
1 экз.
1 экз.
1 экз.
Поверка
осуществляется по документу ИНСИ.425851.000.00 МП «Инструкция. Комплекс измерительно-
вычислительный стенда № У-1080. Методика поверки», утвержденному ООО «АСК Экспресс»
15.09.2017 г.
Основные средства поверки:
- калибратор многофункциональный DPI 620 Genii (рег. № 60401-15);
- магазин электрических сопротивлений Р4834 (рег. № 11326-90);
- генератор сигналов произвольной формы 33220А (рег. № 32993-09).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемого СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверки в виде оттиска клейма.
Лист № 7
Всего листов 7
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к комплексу измерительно-
вычислительному стенда № У-1080
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений
постоянного электрического напряжения и электродвижущей силы
Приказ Федерального агентства по техническому регулированию и метрологии от 15
февраля 2016 г. № 146 «Об утверждении Государственной поверочной схемы для средств
измерений электрического сопротивления»
ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная
поверочная схема для средств измерений силы постоянного электрического тока в диапазоне
1·10
-16
÷ 30 А
ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений
времени и частоты
Изготовитель
Общество с ограниченной ответственностью «ИнСис Лтд» (ООО «ИнСис Лтд»)
ИНН 7701110879
Юридический адрес: 101813, Москва, Новая площадь, д. 3/4
Почтовый адрес: 125284, Москва, 1-й Боткинский проезд, д. 8/31
Телефон (факс): (495) 941-99-60, (495) 941-99-23
Е-mail:
Испытательный центр
Общество с ограниченной ответственностью «Автоматизированные системы контроля
Экспресс» (ООО «АСК Экспресс»)
Юридический (почтовый) адрес: 111123, г. Москва, шоссе Энтузиастов, д.64
Телефон/факс: +7 (495) 504-15-11
Аттестат аккредитации ООО «АСК Экспресс» по проведению испытаний средств
измерений в целях утверждения типа RA.RU.312222 от 15.06.2017 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.«____» _______________2017 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 66984-17 | Комплекс автоматизированный измерительно-вычислительный | ТМСА 1.0-3.0 Б 062 | ООО "НПП "ТРИМ СШП Измерительные системы", г.С.-Петербург | 2 года | Перейти |
| 44409-10 | Комплекс измерений количества и физических параметров нефти при проведении учетных операций на площадке склада по хранению и перевалке нефти (пункт отпуска нефти "Молчаново") | Нет данных | ОАО "Региональный деловой центр Томской области" ("РДЦ ТО"), г.Томск | 1 год | Перейти |
| 34607-07 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии - АИИС КУЭ ООО "Транснефтьсервис С". ОАО "Транссибирские магистральные нефтепроводы". Измерительно-информационный комплекс ЛПДС "Ачинская" | Нет данных | ЗАО "ОРДИНАТА", г.Москва | 4 года | Перейти |
| 46552-11 | Комплексы измерительно-управляющие | PROMOS | Фирма "Becker Mining Systems AG", Германия | 2 года | Перейти |
| 28677-05 | Комплекс для измерения количества газа | TRZ-ЭК-01 | ООО "Газприборсервис", г.Казань | 5 лет | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
