Номер госреестра:
69203-17
Наименование СИ:
Спидометры электронные
Обозначение типа:
ПА8160
Производитель:
ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП), Беларусь, г.Витебск
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
29.03.2022
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 67837
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Спидометры электронные ПА8160
Назначение средства измерений
Спидометры электронные ПА8160 (далее по тексту - спидометры) предназначены
для измерений скорости и пройденного пути транспортного средства (далее по тексту - ТС).
Описание средства измерений
Принцип действия спидометра основан на преобразования частоты вращения
приводного вала датчика спидометра (или приводной шестерни) в показания скорости и
количества оборотов вала датчика в показания пройденного пути автомобиля.
Спидометр конструктивно состоит из корпуса и крышки. В корпусе спидометра
размещён измерительный механизм. Спидометр оснащён дисплеем с возможностью переключения
пользователем отображения суточного и суммарного пробега, максимального значения
установленной скорости и учёта суммарного времени работы двигателя. На лицевой панели
прибора расположена кнопка, предназначенная для сброса показаний суточного счётчика.
Спидометр устанавливается на ТС и питается от его бортовой сети. Подключение
спидометра обеспечивается штыревыми контактами, расположенными на корпусе. Измеренная
скорость движения ТС определяется по шкале измерительного механизма, а пройденный путь
определяется по показанию отсчётных устройств итогового и суточного пробега.
Спидометр имеет восемь модификаций: ПА8160-1, ПА8160-2, ПА8160-3, ПА8160-4,
ПА8160-5, ПА8160-6, ПА8160-7 и ПА8160-7-1, различия которых приведены в таблице 1.
Таблица 1 - Модификации спидометра и контролируемые параметры
НаименованиеМодификации спидометра
контролируемого
ПА8160-1 ПА8160-2ПА8160-3ПА8160-4ПА8160-5ПА8160-6ПА8160-7ПА8160-
параметра
7-1
Индикация
включениянетестьнетестьестьестьестьесть
дальнего света
Индикация
превышениянетнетнетнетестьестьестьесть
установленного
предела скорости
Возможность
изменениянетнетнетнетнетестьестьнет
программируемого
коэффициента
Выход импульсовнетнетнетнетнетестьнетнет
скорости
Учёт суммарногонетнетнетнетнетнетестьесть
времениработы
двигателя
Количествоот 1024 от 1024
импульсов на 1 км 3744 3744 6000 6000 3744 додо6990
пройденного пути 25000 25000
Лист № 2
Всего листов 6
Шкала спидометра имеет освещение и выполнена по форме круговой с углом разворота
менее 220° (для модификаций ПА8160-1, ПА8160-2, ПА8160-3 ПА8160-4, ПА8160-7 и ПА8160-7-1)
и 216° (для модификаций ПА8160-5 и ПА8160-6).
Спидометр предназначен для работы с датчиками импульсов 343.3843 ТУ 4228-001-
00225331-95, ПД8089-1 ТУ РБ 300125187.207-2004, ПД8093 ТУ BY 300125187.211-2006
или им аналогичными.
Спидометр оснащён выходом для питания датчика напряжением (8±1) В.

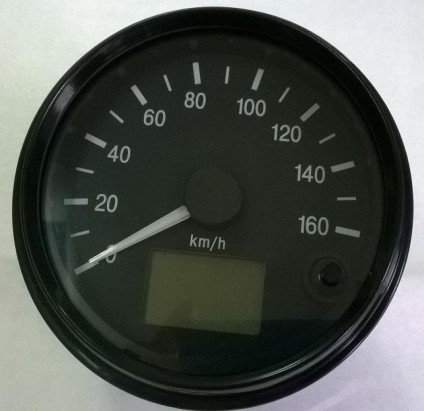

Общий вид спидометров представлен на рисунках 1 и 2.

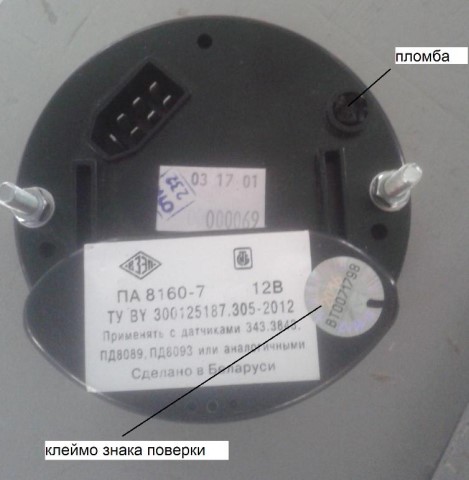

Схема пломбировки от несанкционированного доступа, обозначение места нанесения
знака поверки представлены на рисунке 3.
Рисунок 1 - Общий вид спидометров
ПА8160-1, ПА8160-2, ПА8160-3, ПА8160-4,
ПА8160-7, ПА8160-7-01
Рисунок 2 - Общий вид спидометров
ПА8160-5, ПА8160-6
Рисунок 3 - Схема пломбировки от несанкционированного доступа,
обозначение места нанесения знака поверки
Лист № 3
Всего листов 6
Программное обеспечение
При работе спидометров используется встроенное программное обеспечение (далее - ПО).
ПО устанавливается в энергонезависимой памяти приборов при изготовлении
и в процессе эксплуатации не может быть изменено.
ПО реализует функциональность спидометра и предназначено для сбора, обработки
и отображения результатов измерений.
Уровень защиты программного обеспечения «Средний» в соответствии с Р 50.2.077- 2014.
Влияние ПО на метрологические характеристики учтено при нормировании
метрологических характеристик.
CRC32
Значее
данные ПО
Таблица 2 - Идентификационные данные программного обеспечения
И
дентификационные
ПА8160-1, ПА8160-3
ПА8160-5
ни
ПА8160-6ПА8160-7
ПА8160-
ПА8160-2 ПА8160-47-01
21
66B7F11
PA8160_1- PA8160_3- PA8160_5_02_ PA8160_6_0PA8160_7_ PA8160_7
Идентификационные
2_02_DD1_ 4_02_DD1_2DD1_SONCEB 2_DD1_SON R200_D206 _01_6405
наименование ПО
2B7FF749F54BA31OZ_843ADA5 CEBOZ_AC5 D0F1R407_66B
8972B57F116
Номер версии
(не ниже)
Цифровой
идентификатор ПО
(контрольная сумма
2B7FF749F54BA31843ADA58AC5972B5D206D0F1
6
исполняемого кода)
Алгоритм
вычисления
цифрового
идентификатора ПО
Метрологические и технические характеристики
±1
Таблица 3 - Метрологические характеристики
Наименование характеристики
Значение
Диапазон показаний скорости, км/ч
- для ПА8160-1, ПА8160-2, ПА8160-3, ПА8160-4, ПА8160-7 и ПА8160-7-1
- для ПА8160-5 и ПА8160-6
от 0 до 160
от 0 до 120
Диапазон измерений скорости, км/ч
- для ПА8160-1, ПА8160-2, ПА8160-3, ПА8160-4, ПА8160-7 и ПА8160-7-1
- для ПА8160-5 и ПА8160-6
от 20 до 160
от 20 до 120
Предел допускаемой основной абсолютной погрешности измерений
скорости, км/ч
Таблица 4
999999
999,9
Ёмкость отсчётного устройства общего пробега, км
Ёмкость отсчётного устройства суточного пробега, км
Пределы допускаемой основной относительной погрешности отсчётных
устройств от измеряемого значения пройденного пути, %
Лист № 4
Всего листов 6
Наименование характеристики
Значение
Таблица 5
Таблица 6
±0,5
999999,59
20±5
от 45 до 80
Продолжение таблицы 3
Пределы допускаемой дополнительной абсолютной погрешности измерений
скорости от изменения температуры окружающей среды в диапазоне
рабочих температур, на каждые 10°С
- для ПА8160-1, ПА8160-2, ПА8160-3, ПА8160-4, ПА8160-7 и ПА8160-7-1
- для ПА8160-5 и ПА8160-6
Пределы допускаемой дополнительной относительной погрешности отсчётных
устройств от изменения температуры окружающей среды в диапазоне
рабочих температур, на каждые 10°С, %
Ёмкость итогового счётчика учёта суммарного времени работы двигателя, ч
- для ПА8160-7 и ПА8160-7-1
Нормальные условия измерений
- температура окружающей среды, °С
- относительная влажность воздуха, %
Вариация показаний спидометра на отметке не должна превышать абсолютное значение
основной погрешности
Таблица 4 - Предел допускаемой основной абсолютной погрешности измерений скорости
Числовая отметкаПредел допускаемой основной абсолютной погрешности измерений
шкалы, км/чскорости, км/ч
ПА8160-1, ПА8160-2, ПА8160-3,ПА8160-5 и ПА8160-6
ПА8160-4, ПА8160-7 и ПА8160-7-1
40 +4 +4
60 +4 +4
100 - +6
120 +7 -
160 +9 -
Таблица 5 - Пределы допускаемой дополнительной абсолютной погрешности измерений
скорости от изменения температуры окружающей среды в диапазоне рабочих температур,
на каждые 10°С для ПА8160-1, ПА8160-2, ПА8160-3, ПА8160-4, ПА8160-7 и ПА8160-7-1
ДиапазонПределы дополнительнойПределы дополнительной
температур, °С погрешности от верхнего предела погрешности, км/ч
диапазона показаний, %,
(160 км/ч)
от -25 до +60±2±3,2
от -40 до - 25±5 ±8
Таблица 6 - Пределы допускаемой дополнительной абсолютной погрешности измерений
скорости от изменения температуры окружающей среды в диапазоне рабочих температур,
на каждые 10°С для ПА8160-5 и ПА8160-6
ДиапазонПределы дополнительнойПределы дополнительной
температур, °С погрешности от верхнего предела погрешности, км/ч
диапазона показаний, % (120 км/ч)
от -25 до +60±2±2,4
от -40 до - 25±5 ±6
Лист № 5
Всего листов 6
Таблица 7 - Основные технические характеристики
Наименование характеристики
Значение
Параметры электрического питания:
напряжение постоянного тока, В
- для ПА8160-1, ПА8160-2, ПА8160-3 и ПА8160-4
- для ПА8160-5 и ПА8160-6
напряжение постоянного или переменного тока, В
-для ПА8160-7 и ПА8160-7-1
12
24
12
Амплитуда входного сигнала для спидометра, В
- для ПА8160-1, ПА8160-2, ПА8160-3, ПА8160-4, ПА8160-7 и
ПА8160-7-1
- для ПА8160-5 и ПА8160-6
от 4 до 8
от 6 до 12
5
0,25
Потребляемая мощность по цепи питания, В·А, не более
Масса, кг, не более
Габаритные размеры, мм, не более
- диаметр
- длина
110
77
Климатическое исполнение
У2Т2
Условия эксплуатации:
- температура окружающей среды, °С
- относительная влажность воздуха при температуре 35 °С, %, не более
от -40 до +60
100
Значение гамма-процентной наработки до отказа при γ=90 %, км
800000
Знак утверждения типа
наносится на прибор методом штемпелевания (наклейки) и на титульный лист паспорта
типографским способом.
Комплектность средства измерений
Таблица 8 - Комплектность средства измерений
НаименованиеОбозначениеКоличество
Спидометр электронный ПА8160 - 1 шт.
Датчик импульсов типа ПД8093 или
ПД8089-1
1)
1 шт.
Паспорт1 экз.
Руководство по эксплуатации
2)
1 экз.
Методика поверки МРБ МП 2248-20121 экз.
Примечание:
1)
- допускается поставка спидометра, по требованию потребителя без датчика
2)
- только для модификаций ПА8160-6, ПА8160-7, ПА8160-7-1
Поверка
осуществляется по документу МРБ МП 2248-2012 «Спидометры электронные ПА8160. Методика
поверки», утверждённому РУП «Витебский ЦСМ» 20 июня 2012 г.
Основные средства поверки:
- источник питания постоянного тока Б5-47 (регистрационный № 5967-77);
- генератор сигналов низкочастотный Г6-26 (регистрационный № 4473-74);
- генератор сигналов низкочастотный Г3-109 (регистрационный № 5459-76);
Лист № 6
Всего листов 6
- частотомер РЧ3-07-0002 (регистрационный № 9321-91);
- осциллограф С1-83 (регистрационный № 6979-86);
- прибор комбинированный цифровой Щ300 (регистрационный № 7011-79);
- секундомер механический СОСпр (регистрационный № 11519-06);
- установка для поверки спидометров КИ - 12652 (регистрационный № 32025-06).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на крышку прибора и в паспорт прибора типографским способом.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к спидометрам
электронным ПА8160
ТУ BY 300125187.305-2012 Спидометры электронные ПА8160. Технические условия
ГОСТ Р 52230-2004 Электрооборудование автотракторное. Общие технические условия
ГОСТ 12936-82 Спидометры автомобильные с электроприводом. Общие технические
условия
ГОСТ 25651-2015 Приборы автомобилей контрольно-измерительные. Технические
требования и методы испытаний
ТР ТС 018/2011 О безопасности колёсных транспортных средств
Изготовитель
Открытое акционерное общество «Витебский завод электроизмерительных приборов»
(ОАО «ВЗЭП»), Республика Беларусь
Адрес: Республика Беларусь, 210630, г. Витебск, ул. Ильинского, 19/18
Телефон/факс: 10(375 0212) 37-65-14/36-58-10
E-mail:
Web-сайт:
Испытательный центр
ЭкспертизапроведенаФедеральнымгосударственнымунитарнымпредприятием
«Всероссийский научно-исследовательский институт метрологии им. Д. И. Менделеева»
(ФГУП «ВНИИМ им. Д.И. Менделеева»)
Trial: 190005, Россия, г. Санкт-Петербург, Московский проспект, 19
Телефон (факс): (812) 251-76-01, (812) 713-01-14
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний
средств измерений в целях утверждения типа № RA.RU.311541 от 23.03.2016 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 15340-96 | Тахеометры электронные | TC 1800, TCA 1800, TCM 1800 | Фирма "Leica Heerbrugg AG", Швейцария | 1 год | Перейти |
| 44931-10 | Весы электронные | PC | Фирма "Acom Inc., Ltd.", Корея | 1 год | Перейти |
| 34963-13 | Теодолиты электронные | Geobox TE02, Geobox TE05, Geobox TE20 | Фирма "GEOBOX Measuring Technology Ltd.", Китай | 1 год | Перейти |
| 29054-08 | Весы торговые электронные | DS-700 | Фирма "Shanghai Teraoka Electronic Co., Ltd.", Китай | 1 год | Перейти |
| 28616-05 | Весы лабораторные электронные | WPS | Фирма "RADWAG", Польша | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
