Номер госреестра:
69176-17
Наименование СИ:
Барометры авиаметеорологические
Обозначение типа:
БА-1
Производитель:
ООО "Информ-техника", г.Новосибирск
Межповерочный интервал:
3 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
16.11.2022
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «29» декабря 2020 г. № 2277
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Барометры авиаметеорологические БА-1
Назначение средства измерений
Барометры авиаметеорологические БА-1 предназначены для измерений абсолютного
(атмосферного) давления воздуха.
Описание средства измерений
Барометры авиаметеорологические БА-1 (далее барометры БА-1) имеют 3 исполнения,
отличающиеся составом первичных преобразователей абсолютного давления.
Принцип действия барометров авиаметеорологических БА-1 исполнения 1 основан на
преобразовании абсолютного атмосферного давления пьезоэлектрическим чувствительным
элементом в цифровой сигнал.
Принцип действия барометров авиаметеорологических БА-1 исполнения 2, 3 основан
на преобразовании абсолютного атмосферного давления кварцевым преобразовательным
элементом в цифровой сигнал.
Барометры авиаметеорологические БА-1 на основе измеренных значений атмосферного
давления рассчитывают давление на уровне взлетно-посадочной полосы (QFE) и давления на
уровне моря (QNH), необходимых для метеорологического обеспечения авиации и мониторинга
окружающей среды.
Конструктивно барометры БА-1 выполнены в едином корпусе. На передней панели
корпуса размещены органы управления и дисплей, отображающий результаты измерений. На
задней панели располагаются интерфейсные разъёмы, штуцер первичного преобразователя и
кнопка включения. Внутри корпуса размещены: первичный преобразователь, вычислительные
блоки и блок питания.
Управление барометрами БА-1 может осуществляться при помощи внешней USB-
клавиатуры или пульта дистанционного управления. В исполнении 3 дополнительно
установлены джойстик и порт RS232
Общий вид датчика барометров БА-1 представлены на рисунках 1 и 2.
Схема пломбирования барометров БА-1 от несанкционированного доступа представлена
на рисунке 2.

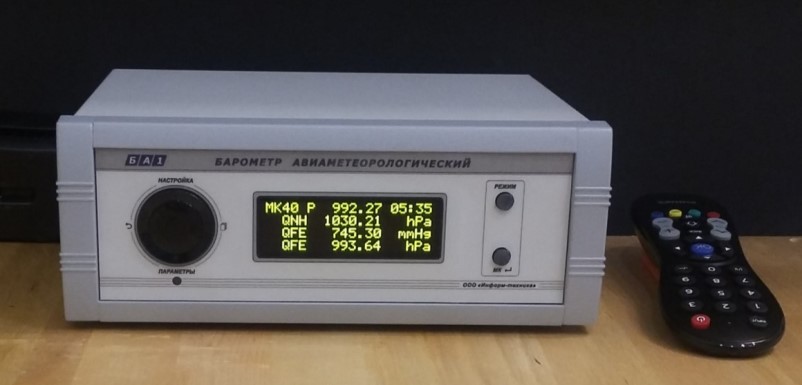

Рисунок 1 — Общий вид барометров БА-1
2

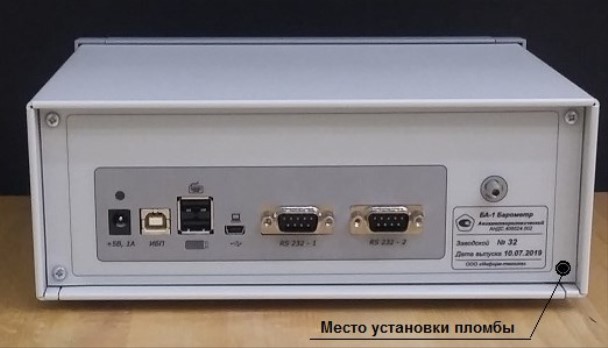

Рисунок 2 — Схема пломбирования БА-1
Пломбирование (наклейка на нижней панели основания корпуса)
Программное обеспечение
Барометры БА-1 имеют программное обеспечение «Barometr» (ПО «Barometr»),
котороеявляетсявстроеннымПО.ПО«Barometr»обеспечиваетсбор,обработку,
архивирование, прием и передачу данных, отображение результатов измерений на дисплее.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений соответствует уровню «низкий» по Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 1 – Идентификационные данные программного обеспечения
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Значение
programm.img
не ниже 2.5
f92179a43e390202cd173e03d1302a1b
по алгоритму MD5 *
* - Цифровой идентификатор указан для версии 2.5
Метрологические и технические характеристики
от 600 до 1100
±0,5
Значение
Таблица 2 – Метрологические характеристики
Наименование характеристики
Диапазон измерений абсолютного
(атмосферного) давления, гПа
Пределы допускаемой абсолютной погрешности
измеренийабсолютного(атмосферного)
давления, гПа
Цена единицы младшего разряда, гПа
0,01
3
220±22
50±1
Значения
5
1
Таблица 3 — Основные технические характеристики
Наименование характеристики
Электрическое питание от источника
переменного тока:
- напряжение, В
- частота, Гц
Электрическое питание от источника
постоянного тока:
- напряжение, В
Потребляемая мощность, Вт, не более
Габаритные размеры, мм, не более
-ширина
-высота
-длина
Масса, кг, не более
230
85
185
1,39
от +10 до +30
от 40 до 80
8
Условия эксплуатации
-температура воздуха, ºС
-относительная влажность воздуха, %
Срок службы, лет, не менее
Средняя наработка на отказ, ч
10 000
Знак утверждения типа
наносится на формуляр типографским методом и на корпус барометров БА-1 в виде наклейки.
Комплектность средства измерений
Таблица 4 – Комплектность средства измерения
Карта памяти micro SD*
Наименование
Обозначение
АНДС.406524.001(002)
Барометр авиаметеорологический БА-1
Дистанционный пульт управления*
Количество
1 шт.
1 шт.
1 шт.
1 шт.
Аккумулятор 5В с кабелем USB-A –
USB-B*
Клавиатура стандартная USB*
1 шт.
1 шт.
Кабель USB 2.0 соединительный (mini
USB)*
Упаковка
Упаковка
АНДС.406524 РЭ
АНДС.406524.001(002,003) ФО
Руководство по эксплуатации
Формуляр
Методика поверки
МП 2551-0173-2017
1 шт.
1 экз.
1 экз.
1 экз.
* Поставляется по отдельному заказу
Поверка
осуществляется по документу МП 2551-0173-2017 с изменением №1 «ГСИ. Барометры
авиаметеорологические БА-1.Методикаповерки»,утверждённомуФГУП«ВНИИМ
им. Д.И.Менделеева» 02.07.2020 г.
Основные средства поверки:
Барометр образцовый переносной БОП-1М, регистрационный номер в Федеральном
информационном фонде 26469-17.
Допускаетсяприменениеаналогическихсредствповерки,обеспечивающих
определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и/или в формуляр.
4
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к барометрам
авиаметеорологическим БА-1
Приказ Федерального агентства по техническому регулированию и метрологии № 2900
от 6 декабря 2019 г. «Об утверждении Государственной поверочной схемы для средств
измерений абсолютного давления в диапазоне 1·10
-1
— 1·10
7
Па»
Технические условия «Барометры авиаметеорологические БА-1» АНДС 406524.001
(002) ТУ
Изготовитель
Общество с ограниченной ответственностью «ИНФОРМ-ТЕХНИКА»
(ООО «ИНФОРМ-ТЕХНИКА»)
ИНН 5408238746
Адрес: 630090, г. Новосибирск, ул. Терешковой, 36 корпус А, офис 10
Телефон: (383) 330 96 24
E-mail:
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, Россия, Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01
Факс: (812) 713- 01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Уникальный номер записи об аккредитации в реестре аккредитованных лиц
RA.RU.311541
