Преобразователи давления измерительные 2600Т мод. 261, 266, ГРСИ 69141-17
Номер госреестра:
69141-17
Наименование СИ:
Преобразователи давления измерительные
Обозначение типа:
2600Т мод. 261, 266
Производитель:
Фирма "ABB Automation Products GmbH", Германия
Межповерочный интервал:
5 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
01.11.2022
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 67773
об утверждении типа средств измерений
Лист № 1
Всего листов 18
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи давления измерительные 2600Т модификаций 261, 266
Назначение средства измерений
Преобразователи давления измерительные 2600Т модификаций 261, 266 (далее по
тексту - преобразователи) предназначены для непрерывных измерений и преобразования
избыточного, абсолютного давления, разности давлений нейтральных и агрессивных жидкостей,
газов, паров, а также гидростатического давления (уровня) жидкостей в нормированный
выходной сигнал постоянного тока и/или цифровой сигнал.
Описание средства измерений
Преобразователь состоит из двух функциональных блоков: первичного и вторичного.
В состав первичного блока входят устройства, контактирующие с измеряемой средой и
чувствительный элемент (сенсор), а в состав вторичного - электронные узлы, клеммный блок и
кожух. В корпусе преобразователя может быть установлен жидкокристаллический индикатор.
Под воздействием измеряемого давления чувствительный элемент преобразователя
деформируется, при этом возникает электрический сигнал пропорциональный давлению,
который подается во вторичный блок, где с помощью микропроцессора преобразуется в
нормированный выходной сигнал постоянного тока и/или цифровой сигнал (HART, Profibus-PA,
Fieldbus FOUNDATION, Wireless Hart). Вторичный блок выпускается в различных вариантах
исполнения, которое уточняется при заказе: аналоговый выходной сигнал плюс HART, Profibus-
PA,
Fieldbus FOUNDATION, Wireless Hart. Первый вариант имеет выходной аналоговый сигнал
от 4 до 20 мА и дополнительно комплектуется встроенным HART модемом, обеспечивающим
интерфейс с помощью цифрового протокола связи HART, что позволяет осуществлять
управление преобразователем с помощью внешних устройств (портативного коммуникатора
или компьютера). Вариант PROFIBUS содержит выходной каскад Profibus PA-IEC 1158,
выполненный на интегральных схемах специального назначения ASIC, и обеспечивает полную
двунаправленную цифровую связь согласно протоколу PROFIBUS, в том числе и для Fieldbus
FOUNDATION.Цифровыепротоколысвязипозволяютвыполнятьдистанционную
перенастройку поддиапазонов измерений, калибровку и диагностику преобразователей на месте
их эксплуатации.
Преобразователи являются приборами, перенастраиваемыми по диапазону измерений
давления. Конфигурация диапазонов измеряемых давлений осуществляется с клавиатуры
прибора, либо HART-коммуникатора, портативного компьютера. Преобразователи имеют
функции калибровки нуля и диапазона измерений по месту установки.
По дополнительному заказу потребителя в комплект поставки преобразователей могут
бытьвключеныпортативныйкоммуникаторDHH805,осуществляющийуправление
преобразователем поцифровомупротоколу связииполевойиндикаторJDF200,
обеспечивающий дистанционную индикацию показателей технологических процессов на
удобном для чтения дисплее.
Схемырасшифровкивыпускаемыхмодификацийпреобразователейприведены
в таблицах 1 и 2. Модификации преобразователей различаются по метрологическим и
техническим характеристикам, по конструктивному исполнению и по функциональным
возможностям.
Лист № 2
Всего листов 18
Таблица 1
12
Мод.Вид измеряемого давления
Избыточное (G)
261
Абсолютное (A)
3
Присоединение к процессу
C - прямой монтаж через фланцевый мембранный
разделитель
G - прямой монтаж с присоединением Tri-Clamp
стандарта ASME
J - магистральный монтаж с присоединением
Tri-Clamp стандарта ASME
M - прямой монтаж через внутренний фланцевый
мембранный разделитель
N - прямой монтаж через резьбовой мембранный
разделитель
R - удаленный монтаж через мембранный
разделитель (капилляр)
S - резьбовое
D - прямой монтаж через
мембранный разделитель
R - удаленный монтаж через
мембранный разделитель
(капиляр)
S - резьбовое
H - стандартная
точность
(индуктивный
сенсор)
T - повышенная
точность (пьезо
сенсор)
3
Присоединение к процессу
4
Исполнение
Таблица 2
12
Мод.Вид измеряемого давления
Избыточное (D, G, H, M)
D - датчик разности давлений
(стандартная точность)
G - датчик избыточного давления
(повышенная точность)
H - датчик избыточного давления
(стандартная точность)
М - датчик разности давлений
(повышенная точность)
Абсолютное (A, N, R)
A - датчик избыточного давления
(повышенная точность)
266 N - датчик избыточного давления
(стандартная точность)
R - датчик разности давлений
(повышенная точность)
Разность (D, M)
D - высокое статическое давление
(стандартная точность)
M - стандартное статическое
давление (повышенная точность)
Многопарамметрические (C, J)
C - мультисенсор с функцией
вычислителя
J - мультисенсор
Преобразователи имеют взрывозащищенное исполнение и могут применяться во
взрывоопасных зонах и наружных установках в соответствии с указанными на них маркировками
взрывозащиты, искрозащиты и защиты от воспламенения горючей пыли.
Внешний вид преобразователей приведен на рисунках 1-15.
Лист № 3
Всего листов 18
Рисунок 2 - Преобразователи модификаций
261GG, 261AG

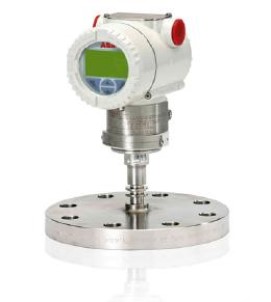

Рисунок 5 - Преобразователи модификаций
261GM, 261AM

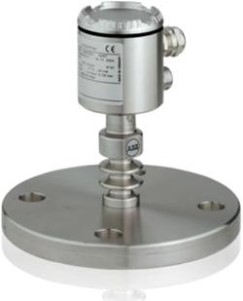

Рисунок 4 - Преобразователи модификаций
261GN, 261AN

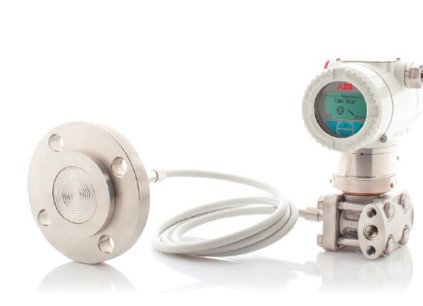

Рисунок 6 - Преобразователи модификаций
261GR, 261AR

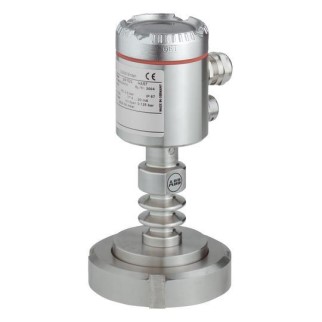

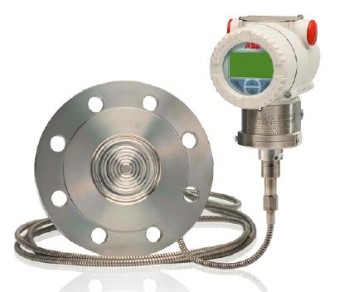

Рисунок 1 - Преобразователи модификаций
261GC, 261AC

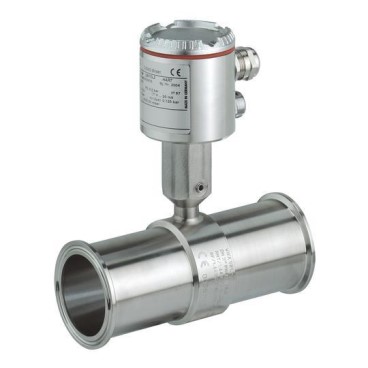

Рисунок 3 - Преобразователи модификаций
261GJ, 261AJ
Лист № 4
Всего листов 18

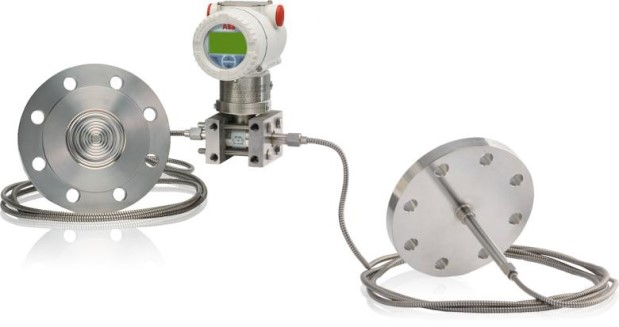

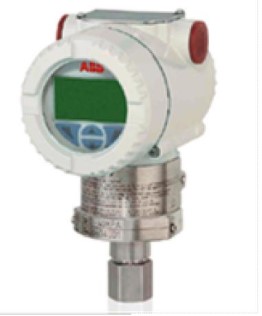

Рисунок 8 - Преобразователи модификаций
266AST, 266GST, 266HSH, 266NSH
Рисунок 10 - Преобразователи модификаций
266ART, 266GRT, 266HRH, 266NRH
Рисунок 7 - Преобразователи модификаций

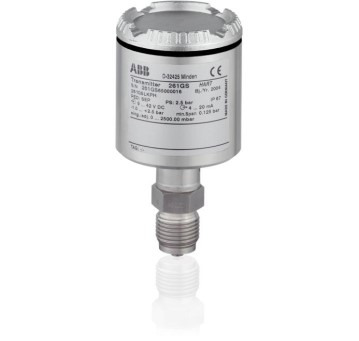

261GS, 261AS
Рисунок 9 - Преобразователи модификаций

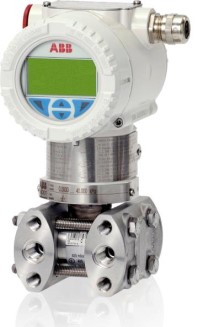

266ADT, 266GDT, 266HDH, 266NDH
Рисунок 11 - Преобразователи модификаций
266DSH, 266MST, 266RST
Рисунок 12 - Преобразователи модификации
266DDH, 266MDT
Лист № 5
Всего листов 18

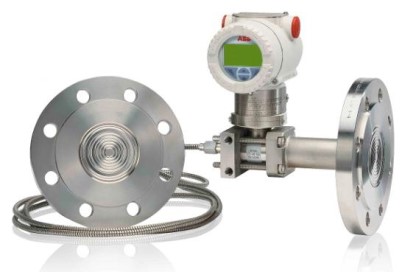

Рисунок 13 - Преобразователи модификаций
266DRH, 266MRT, 266RRT
Рисунок 14 - Преобразователи модификаций
266CSx, 266JSx
Рисунок 15 - Преобразователи модификаций 266CRx, 266JRx
Пломбирование преобразователей давления измерительных 2600Т модификаций 261,
266 не предусмотрено.
Программное обеспечение
Преобразователифункционируютподуправлениемвстроенногоспециального
программного обеспечения, которое является его неотъемлемой частью. Программное обеспечение
осуществляет функции сбора, хранения, обработки информации, позволяет производить
настройку диапазона и единицы измерений.
Идентификационные данные ПО приведены в таблице 3.
Не ниже 1.5.1
Таблица 3
Идентификационные данные ПО
266 (L / 7)
261Gx/Ax
(1 / H)
Идентификационное
наименование ПО
Номер версии
(идентификационный номер) ПО
Цифровой идентификатор ПО
Значение
ПО Hart
266Cx266Jx
(1 / H / 8 / T) (1 / H /8 / T)
Не нижеНе нижеНе ниже
7.1.55 7.1.14 142.1.4
- - -
-
Лист № 6
Всего листов 18
-
-
-
-
-
-
Идентификационные данные ПОЗначение
ПО Fieldbus FOUNDATION
Идентификационное
наименование ПО
266 (3 / F)
Номер версии
-
266 (9 /W)
Не ниже 6.1.1
-
266 (2 /Р)
Не ниже 7.1.5
(идентификационный номер) ПО
Не ниже 7.1.7
Цифровой идентификатор ПО -
ПО Wireless Hart
Идентификационное
наименование ПО
Номер версии
(идентификационный номер) ПО
Цифровой идентификатор ПО-
ПО Profibus PA
Идентификационное
наименование ПО
Номер версии
(идентификационный номер) ПО
Цифровой идентификатор ПО-
-
При работе преобразователей пользователь не может влиять на процесс расчета
и не может изменять полученные в ходе измерений данные. Вследствие этого ПО не оказывает
влияния на метрологические характеристики преобразователя.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню
«средний» согласно Р 50.2.077-2014.
Метрологические и технические характеристики
Метрологические характеристики преобразователей приведены в таблицах 4 - 7.
Технические характеристики преобразователей приведены в таблице 8.
Модификация
(измеряемый параметр)
Диапазоны
измерений
(1)
,
кПа
Минимальный
интервал
измерений
(1)
,
кПа
Максимальное
допускаемое
рабочее
давление
(1)
, МПа
Выходной
аналоговый
сигнал, мА
от -101,325 до
60000,000
от 0,3 до 3000
от 1 до 90
от 4 до 20
от 0 до
60000,000
от 0,3 до 3000
от 1 до 90
от 4 до 20
от 0,4 до 3000
от 1 до 90
от 4 до 20
от 0,4 до 3000
от 1 до 90
от 4 до 20
от 0,3 до 3000
от 1 до 90
от 4 до 20
от 0,3 до 500
от 1 до 20
от 4 до 20
Таблица 4 - Метрологические характеристики
261GC, 261GG, 261GJ,
261GM, 261GN
(избыточное давление)
261AC, 261AG, 261AJ,
261AM, 261AN
(абсолютное давление)
261GR
(избыточное давление)
261AR
(абсолютное давление)
261GS
(избыточное давление)
261AS
(абсолютное давление)
от -101,325 до
60000,000
от 0 до
60000,000
от -101,325 до
60000,000
от 0 до
10000,000
Лист № 7
Всего листов 18
Модификация
(измеряемый параметр)
Диапазоны
измерений
(1)
,
кПа
Минимальный
интервал
измерений
(1)
,
кПа
Максимальное
допускаемое
рабочее
давление
(1)
, МПа
Выходной
аналоговый
сигнал, мА
от 0,3 до 500
от 1 до 30
от 4 до 20
от 0,2 до 600
от 1 до 90
от 4 до 20
от 0,05 до 100
от 2 до 60
от 4 до 20
от 2 до 100
от 25 до 41
от 4 до 20
от 0,6 до 167
от 25 до 41
от 4 до 20
от 2 до 100
от 0 до 41
от 4 до 20
от 0,6 до 1000
от 1 до 90
от 4 до 20
от 1,2 до 500
от 1 до 20
от 4 до 20
от 0,6 до 167
до 16
от 4 до 20
от 0,6 до 2000
от 1 до 90
от 4 до 20
от 1,2 до 1000
от 1 до 20
от 4 до 20
от 14 до 157,5
от 4 до 20
от 14 до 135
от 4 до 20
от 1,34 до 534
от 14 до 135
от 4 до 20
от 0,67 до 267
от 14 до 21
от 4 до 20
от 0,67 до 267
от 14 до 21
от 4 до 20
от 1,34 до 534
от 14 до 21
от 4 до 20
от 0,05 до 160
от 2 до 42
от 4 до 20
от 0,2 до 267
от 7 до 21
от 4 до 20
от 0,67 до 267
от 16 до 21
от 4 до 20
от 0,05 до 20
от 6 до 410
от 2 до 41
от 4 до 20
от 0,54 до
10500
от 0,67 до
10500
266ASTот 0 до
(абсолютное давление) 10000,000
266GSTот -101,325до
(избыточное давление) 60000,000
266MSTот -10000,000
(разность давлений) до 10000,000
266RRTот 0,070 до
(абсолютное давление) 2000,000
266MRTот -10000,000
(разность давлений) до 10000,000
266RSTот 0 до
(абсолютное давление) 2000,000
266GRTот -101,255 до
(избыточное давление) 60000,000
266ARTот 0,070 до
(абсолютное давление) 10000,000
266MDTот -10000,000
(разность давлений) до 10000,000
266GDTот -101,225 до
(избыточное давление) 60000,000
266ADTот 0,070 до
(абсолютное давление) 10000,000
266HSHот -101,225 до
(избыточное давление) 105000,000
266HRHот -101,225 до
(избыточное давление) 105000,000
266HDHот -101,225до
(избыточное давление) 105000,000
266NSHот 0,070 до
(абсолютное давление) 16000,000
266NRHот 0,070 до
(абсолютное давление) 16000,000
266NDHот 0,070 до
(абсолютное давление) 16000,000
266DSHот -16000,000 до
(разность давлений) 16000,000
266DRHот -16000,000 до
(разность давлений) 16000,000
266DDHот -16000,000 до
(разность давлений) 16000,000
266CSH, 266CST
(многопарамметрический):от 0 до
- разность давлений2000,000
- абсолютное давление от 0 до
41000,000
Лист № 8
Всего листов 18
Модификация
(измеряемый параметр)
Диапазоны
измерений
(1)
,
кПа
Минимальный
интервал
измерений
(1)
,
кПа
Максимальное
допускаемое
рабочее
давление
(1)
, МПа
Выходной
аналоговый
сигнал, мА
до 10000,000
266JSH, 266JST
(многопарамметрический):
- разность давленийот -10000,000от 0,05 до 100
от 2 до
41от 4 до
20
от 0 до
от 20 до 410
до 10000,000
- абсолютное давление от 0 доот 6 до 410
41000,000
266CRH, 266CRT
(многопараметрический):
- разность давлений
2000,000
от 0,6 до 33,3
от 2 до
41от 4 до
20
- абсолютное давление от 0 до
41000,000
266JRH, 266JRT
(многопараметрический):
- разность давленийот -10000,000от 0,6 до 167
от 2 до
41от 4 до
20
- абсолютное давление от 0 доот 20 до 410
41000,000
Примечания
(1)
Диапазон измерений, минимальный интервал измерений и максимальное допускаемое
рабочее давление в зависимости от кода сенсора приведены в технической документации.
Код
сенсора
Таблица 5 - Пределы допускаемой основной приведенной погрешности
КоэффициентПределы допускаемой основной
Модельперенастройкиприведенной погрешности, % от
(КП)
(1)
настроенного диапазона измерений
261GN, 261AC,
261GR, 261ARC - V
261GSC - V
261ASC - R
266GST
261GC, 261GG,от 1:1 до 10:1±0,1
261GJ, 261GM,
261AG, 261
A
J,
C - V
от 10:1 до 20:1±(0,1+0,005∙КП-0,05)
261AM, 261AN
от 1:1 до 10:1±0,1
от 10:1 до 20:1±(0,1+0,005∙КП-0,05)
от 1:1 до 10:1 ±0,1
от 10:1 до 20:1±(0,1+0,005∙КП-0,05)
от 1:1 до 10:1 ±0,1
от 10:1 до 20:1±(0,1+0,005∙КП-0,05)
C - Vот 1:1 до 10:1 ±0,04
Cот 10:1 до 30:1±(0,04+0,005∙КП-0,05)
F - V от 10:1 до 100:1±(0,04+0,005∙КП-0,05)
L - R от 1:1 до 10:1 ±0,025 (опция)
Лист № 9
Всего листов 18
Модель
Код
сенсора
266AST
C - R
F - Q
W
266HSH
Z
266NSH
F - S
266MST
F - N
266RST
E
F - P
B
266DSH
(стандартный
статический)
A
266DSH (опция D2)
F - Q
F - R
266MRT
(с уплотнениями P3,
F3, E3, S3, F2)
C
S, E
S
E
266HSH (опция D2)
F - Q
A - R
A
C
F - R
F - N
E, Q, S
Q и S
E
F - Q
F - P
Q
266DSH
(высокостатический)
Коэффициент
перенастройки
(КП)
(1)
от 1:1 до 10:1
от 10:1 до 20:1
от 10:1 до 20:1
от 1:1 до 10:1
от 10:1 до 100:1
от 1:1 до 10:1
от 10:1 до 100:1
от 10:1 до 30:1
от 1:1 до 5:1
от 5:1 до 50:1
от 1:1 до 5:1
от 5:1 до 10:1
от 1:1 до 5:1
от 1:1 до 10:1
от 10:1 до 60:1
от 1:1 до 10:1
от 10:1 до 20:1
от 10:1 до 30:1
от 10:1 до 100:1
от 1:1 до 10:1
от 1:1 до 10:1
от 10:1 до 20:1
от 1:1 до 5:1
от 5:1 до 20:1
от 1:1 до 10:1
от 10:1 до 100:1
от 1:1 до 10:1
от 10:1 до 100:1
от 10:1 до 30:1
от 1:1 до 10:1
от 1:1 до 20:1
от 1:1 до 4:1
от 4:1 до 20:1
от 1:1 до 5:1
от 5:1 до 100:1
от 5:1 до 100:1
от 1:1 до 10:1
от 10:1 до 100:1
от 1:1 до 10:1
от 10:1 до 60:1
от 1:1 до 5:1
от 5:1 до 10:1
Пределы допускаемой основной
приведенной погрешности, % от
настроенного диапазона измерений
±0,04
±(0,04+0,005∙КП-0,05)
±(0,0075∙КП)
±0,06
±(0,006∙КП)
±0,075
±(0,0075∙КП)
±(0,075∙КП)
±0,075
±(0,015∙КП)
±0,15
±(0,03∙КП)
±0,04
±0,075
±(0,0075∙КП)
±0,04
±(0,04+0,005∙КП-0,05)
±(0,04+0,005∙КП-0,05)
±(0,04+0,005∙КП-0,05)
±0,025 (опция)
±0,04
±(0,04+0,005∙КП-0,05)
±0,10
±(0,02∙КП)
±0,06
±(0,006∙КП)
±0,075
±(0,0075∙КП)
±(0,0075∙КП)
±0,10
±(0,01∙КП)
±0,10
±(0,025∙КП)
±0,04
±(0,0105+0,0059∙КП)
±(0,003+0,0074∙КП)
±0,075
±(0,0075∙КП)
±0,04
±(0,04+0,005∙КП-0,05)
±0,04
±(0,008∙КП)
Лист № 10
Всего листов 18
Модель
Код
сенсора
F - R
266MRT
(с другими
уплотнениями)
C
F, L, N
от 10:1 до 20:1
±(0,04+0,005∙КП-0,05)
F, L, N
от 10:1 до 20:1
±(0,0065∙КП)
F - V
266GRT
(с уплотнениями P3,
F3, E3, S3, F2)
C
F - V
266GRT
(с другими
уплотнениями)
C
F - R
F - R
F
H - S
266DRH
(с уплотнениями P3,
F3, E3, S3, F2)
E и B
F - S
266DRH
(с другими
уплотнениями)
E и B
М и Р
266HRH
(с уплотнениями P3,
F3, E3, S3, F2)
Z
266HRH
(с другими
уплотнениями)
Z
Коэффициент
перенастройки
(КП)
(1)
от 1:1 до 10:1
от 10:1 до 60:1
от 1:1 до 5:1
от 5:1 до 10:1
от 1:1 до 10:1
Пределы допускаемой основной
приведенной погрешности, % от
настроенного диапазона измерений
±0,065
±(0,0065∙КП)
±0,065
±(0,013∙КП)
±0,04
от 1:1 до 10:1
±0,065
266RRT
(с уплотнениями P3,
F3, E3, S3, F2)
266RRT
(с другими
уплотнениями)
C
266ART
(с уплотнениями P3,
F3, E3, S3, F2)
266ART
(с другими
уплотнениями)
C
F, H, Q, S,
V
F, H, M, P,
Q, S, V
от 1:1 до 10:1
от 10:1 до 60:1
от 1:1 до 5:1
от 5:1 до 10:1
от 1:1 до 10:1
от 10:1 до 60:1
от 1:1 до 5:1
от 5:1 до 10:1
от 1:1 до 10:1
от 10:1 до 20:1
от 1:1 до 5:1
от 1:1 до 10:1
от 10:1 до 20:1
от 1:1 до 5:1
от 1:1 до 10:1
от 10:1 до 60:1
от 1:1 до 10:1
от 10:1 до 60:1
от 1:1 до 5:1
от 5:1 до 20:1
от 1:1 до 10:1
от 10:1 до 60:1
от 1:1 до 5:1
от 5:1 до 20:1
от 1:1 до 10:1
от 10:1 до 60:1
от 1:1 до 10:1
от 10:1 до 60:1
от 1:1 до 5:1
от 5:1 до 10:1
от 1:1 до 10:1
от 10:1 до 60:1
от 1:1 до 5:1
от 5:1 до 10:1
±0,04
±(0,04+0,005∙КП-0,05)
±0,04
±(0,008∙КП)
±0,065
±(0,0065∙КП)
±0,065
±(0,013∙КП)
±0,04
±(0,04+0,005∙КП-0,05)
±0,04
±0,065
±(0,0065∙КП)
±0,065
±0,06
±(0,006∙КП)
±0,075
±(0,0075∙КП)
±0,10
±(0,02∙КП)
±0,10
±(0,01∙КП)
±0,15
±(0,03∙КП)
±0,06
±(0,006∙КП)
±0,075
±(0,0075∙КП)
±0,15
±(0,03∙КП)
±0,10
±(0,01∙КП)
±0,2
±(0,04∙КП)
Лист № 11
Всего листов 18
Модель
Код
сенсора
F - S
от 10:1 до 60:1
±(0,01∙КП)
F - S
от 10:1 до 60:1
±(0,015∙КП)
F - R
F - R
F - V
L - V
от 5:1 до 30:1
±(0,008∙КП)
L - R
от 5:1 до 30:1
±(0,008∙КП)
F - V
F - R
L - R
от 5:1 до 10:1
±(0,013∙КП)
F - R
F
H - S
266DDH
(с уплотнениями P3,
F3, E3, S3, K1.5, F2)
E
F - S
266DDH
(с другими
уплотнениями)
E
Коэффициент
перенастройки
(КП)
(1)
от 1:1 до 10:1
Пределы допускаемой основной
приведенной погрешности, % от
настроенного диапазона измерений
±0,10
от 1:1 до 10:1
±0,15
C
C
C
от 1:1 до 10:1
от 10:1 до 60:1
от 1:1 до 10:1
от 1:1 до 10:1
от 10:1 до 60:1
от 1:1 до 10:1
от 1:1 до 10:1
от 10:1 до 60:1
от 1:1 до 10:1
от 1:1 до 5:1
±0,04
±(0,04+0,005∙КП-0,05)
±0,065
±0,065
±(0,0065∙КП)
±0,12
±0,04
±(0,04+0,005∙КП-0,05)
±0,065
±0,04
от 1:1 до 5:1
±0,04
C
C
от 1:1 до 10:1
от 10:1 до 60:1
от 1:1 до 10:1
от 1:1 до 10:1
от 10:1 до 20:1
от 1:1 до 5:1
от 1:1 до 5:1
±0,065
±(0,0065∙КП)
±0,12
±0,04
±(0,04+0,005∙КП-0,05)
±0,065
±0,065
266NRH
(с уплотнениями P3,
F3, E3, S3, F2)
266NRH
(с другими
уплотнениями)
266MDT
(с уплотнениями P3,
F3, E3, S3, F2)
266MDT
(с другими
уплотнениями)
266GDT
(с уплотнениями P3,
F3, E3, S3, F2)
266GDT
(с уплотнениями M1,
M1.5A)
266GDT
(с уплотнениями
M1.5, M1.5B)
266GDT
(с другими
уплотнениями)
266ADT
(с уплотнениями P3,
F3, E3, S3, F2)
266ADT
(с уплотнениями M1,
M1.5, M1.5A, M1.5B)
266ADT
(с другими
уплотнениями)
C
от 1:1 до 10:1
от 10:1 до 20:1
от 1:1 до 5:1
от 1:1 до 10:1
от 10:1 до 60:1
от 1:1 до 10:1
от 10:1 до 60:1
от 1:1 до 5:1
от 5:1 до 20:1
от 1:1 до 10:1
от 10:1 до 60:1
от 1:1 до 5:1
от 5:1 до 20:1
±0,065
±(0,0065∙КП)
±0,12
±0,06
±(0,006∙КП)
±0,075
±(0,0075∙КП)
±0,10
±(0,02∙КП)
±0,10
±(0,01∙КП)
±0,15
±(0,03∙КП)
Лист № 12
Всего листов 18
Модель
Код
сенсора
М и Р
W
266HDH
(с уплотнениями P3,
F3, E3, S3, K1.5, F2)
Z
H и M
266HDH
(с уплотнениями Y1)
P, Q
H и M
266HDH
(с уплотнениями M1)
P, Q, S
F, H, M, P,
Q
от 5:1 до 30:1
±(0,015∙КП)
F, H, M, P,
Q, S
от 5:1 до 30:1
±(0,015∙КП)
W
266HDH
(с другими
уплотнениями)
Z
F, H, M, P,
Q, S
от 10:1 до 60:1
±(0,01∙КП)
H и M
266NDH
(с уплотнениями M1)
P, Q, S
F, H, M, P,
Q
от 5:1 до 30:1
±(0,02∙КП)
F, H, M, P,
Q, S
от 5:1 до 30:1
±(0,02∙КП)
F, H, M, P,
Q, S
от 10:1 до 60:1
±(0,015∙КП)
F, H, Q, S,
V
Коэффициент
перенастройки
(КП)
(1)
от 1:1 до 10:1
от 10:1 до 60:1
от 1:1 до 10:1
от 10:1 до 60:1
от 1:1 до 5:1
от 5:1 до 50:1
от 1:1 до 5:1
от 5:1 до 10:1
от 1:1 до 5:1
от 5:1 до 30:1
от 1:1 до 5:1
от 5:1 до 30:1
от 1:1 до 5:1
от 5:1 до 30:1
от 1:1 до 5:1
от 5:1 до 30:1
от 1:1 до 5:1
Пределы допускаемой основной
приведенной погрешности, % от
настроенного диапазона измерений
±0,06
±(0,006∙КП)
±0,075
±(0,0075∙КП)
±0,075
±(0,015∙КП)
±0,15
±(0,03∙КП)
±0,15
±(0,03∙КП)
±0,075
±(0,015∙КП)
±0,15
±(0,03∙КП)
±0,075
±(0,015∙КП)
±0,075
от 1:1 до 5:1
±0,075
266HDH
(с уплотнениями
M1.5, M1.5B)
266HDH
(с уплотнениями
M1.5, M1.5A)
F, H, M, P,
Q, S, V
от 1:1 до 10:1
от 10:1 до 60:1
от 1:1 до 5:1
от 5:1 до 50:1
от 1:1 до 5:1
от 5:1 до 10:1
от 10:1 до 60:1
от 1:1 до 10:1
±0,10
±(0,01∙КП)
±0,01
±(0,02∙КП)
±0,20
±(0,04∙КП)
±(0,01∙КП)
±0,10
266NDH
(с уплотнениями P3,
F3, E3, S3, K1.5, F2)
от 1:1 до 5:1
от 5:1 до 30:1
от 1:1 до 5:1
от 5:1 до 30:1
от 1:1 до 5:1
±0,20
±(0,04∙КП)
±0,10
±(0,02∙КП)
±0,10
от 1:1 до 5:1
±0,10
от 1:1 до 10:1
±0,15
266NDH
(с уплотнениями
M1.5, M1.5B)
266NDH
(с уплотнениями
M1.5A)
266NDH
(с другими
уплотнениями)
Лист № 13
Всего листов 18
Модель
Код
сенсора
C
266CRH, 266JRH
(с уплотнениями P3,
F3, E3, F2)
F - R
C
266CRH, 266JRH
(с другими
уплотнениями)
F - R
C
266CRT, 266JRT
(с уплотнениями P3,
F3, E3, F2)
F - R
C
266CRT, 266JRT
(с другими
уплотнениями)
F - R
266CSH, 266JSH
266CST, 266JST
Примечание ‒
(1)
Где коэффициент перенастройки (КП) равен отношению верхнего предела
измерений к настроенному диапазону измерений
A - R
A
C
F - R
A - R
A
C
F - R
Коэффициент
перенастройки
(КП)
(1)
от 1:1 до 5:1
от 5:1 до 10:1
от 1:1 до 10:1
от 10:1 до 60:1
от 1:1 до 5:1
от 5:1 до 10:1
от 1:1 до 10:1
от 10:1 до 60:1
от 1:1 до 5:1
от 5:1 до 10:1
от 1:1 до 10:1
от 10:1 до 60:1
от 1:1 до 5:1
от 5:1 до 10:1
от 1:1 до 10:1
от 10:1 до 60:1
от 1:1 до 10:1
от 10:1 до 20:1
от 10:1 до 30:1
от 10:1 до 100:1
от 1:1 до 10:1
от 10:1 до 20:1
от 10:1 до 30:1
от 10:1 до 100:1
Пределы допускаемой основной
приведенной погрешности, % от
настроенного диапазона измерений
±0,075
±(0,015∙КП)
±0,075
±(0,075+0,005∙КП-0,05)
±0,10
±(0,02∙КП)
±0,10
±(0,01∙КП)
±0,04
±(0,008∙КП)
±0,04
±(0,04+0,005∙КП-0,05)
±0,065
±(0,013∙КП)
±0,065
±(0,0065∙КП)
±0,075
±(0,075+0,005∙КП-0,05)
±(0,075+0,005∙КП-0,05)
±(0,075+0,005∙КП-0,05)
±0,04
±(0,04+0,005∙КП-0,05)
±(0,04+0,005∙КП-0,05)
±(0,04+0,005∙КП-0,05)
Код
сенсора
C - V10:1
261GC, 261GG,
261GJ, 261GM,
261GN, 261AC,
261AG, 261AJ,
261AM, 261AN
Таблица 6 - Пределы допускаемой дополнительной погрешности, вызванной изменением
температуры окружающего воздуха в рабочем диапазоне температур
Пределы допускаемой дополнительной
Коэффициентабсолютной погрешности
(2)
, вызванной
Модельперенастройки изменением температуры окружающего
(КП)
(1)
воздуха в рабочем диапазоне
температур на каждые 20 °С
в диапазоне температур
от -40 до -10 °С не включ. и
св. +60 до +85 °С включ.
±(0,002∙КП+0,002)
в диапазоне температур
C и F10:1от -10 до +60 °С включ.:
±(0,003∙КП+0,003)
в диапазоне температур
L - V10:1от -10 до +60 °С включ.:
±(0,001∙КП+0,001)
Лист № 14
Всего листов 18
Модель
Код
сенсора
Коэффициент
перенастройки
(КП)
(1)
C - V
10:1
C и F
10:1
261GR, 261AR
L - V
10:1
C - V
10:1
C и F
10:1
261GS, 261AS
L - V
10:1
266DSH
266GST
266AST
266HSH
266NSH
266MST
266GRT
C и F
±(0,0006∙ВПИ+0,0009∙ДИ)
266ART
266RST
266MRT
266RRT
F - Q
E, S
B
A
C и F
L - V
C и F
L - R
F - Q
E, S
W
Z
F - Q
S
A
C - R
F - N
C - R
F, L, N
C и F
L - V
Пределы допускаемой дополнительной
абсолютной погрешности
(2)
, вызванной
изменением температуры окружающего
воздуха в рабочем диапазоне
температур на каждые 20 °С
в диапазоне температур
от -40 до -10 °С не включ. и
св. +60 до +85 °С включ.
±(0,002∙КП+0,002)
в диапазоне температур
от -10 до +60 °С включ.:
±(0,003∙КП+0,003)
в диапазоне температур
от -10 до +60 °С включ.:
±(0,001∙КП+0,001)
в диапазоне температур
от -40 до -10 °С не включ. и
св. +60 до +85 °С включ.
±(0,002∙КП+0,002)
в диапазоне температур
от -10 до +60 °С включ.:
±(0,003∙КП+0,003)
в диапазоне температур
от -10 до +60 °С включ.:
±(0,001∙КП+0,001)
±(0,0003∙ВПИ+0,00045∙ДИ
(3)
)
±(0,0004∙ВПИ+0,00065∙ДИ)
±(0,0006∙ВПИ+0,0010∙ДИ)
±(0,0010∙ВПИ+0,0010∙ДИ)
±(0,0006∙ВПИ+0,0009∙ДИ)
±(0,0003∙ВПИ+0,00045∙ДИ)
±(0,0006∙ВПИ+0,0009∙ДИ)
±(0,0003∙ВПИ+0,00045∙ДИ)
±(0,0003∙ВПИ+0,00045∙ДИ)
±(0,0004∙ВПИ+0,00065∙ДИ)
±(0,0004∙ВПИ+0,00065∙ДИ)
±(0,0006∙ВПИ+0,0010∙ДИ)
±(0,0006∙ВПИ+0,0009∙ДИ)
±(0,0008∙ВПИ+0,0013∙ДИ)
±(0,0006∙ВПИ+0,00045∙ДИ)
±(0,0003∙ВПИ+0,00045∙ДИ)
±(0,0005∙ВПИ+0,0008∙ДИ)
±(0,0003∙ВПИ+0,00045∙ДИ)
±(0,0005∙ВПИ+0,0008∙ДИ)
±(0,0006∙ВПИ+0,0009∙ДИ)
±(0,0003∙ВПИ+0,00045∙ДИ)
L - R
10:1
10:1
10:1
4:1
10:1
10:1
10:1
10:1
10:1
10:1
5:1
10:1
10:1
10:1
10:1
10:1
10:1
10:1
10:1
10:1
10:1
5:1 (C),
10:1 (F)
10:1
±(0,0003∙ВПИ+0,00045∙ДИ)
Лист № 15
Всего листов 18
Код
сенсора
266DRH
266HRH
266GDT
266ADT
266HDH
266CSH, 266JSH
266CST, 266JST
Пределы допускаемой дополнительной
Коэффициентабсолютной погрешности
(2)
, вызванной
Модельперенастройки изменением температуры окружающего
(КП)
(1)
воздуха в рабочем диапазоне
температур на каждые 20 °С
E - S10:1±(0,0004∙ВПИ+0,00065∙ДИ)
B10:1 ±(0,0006∙ВПИ+0,0010∙ДИ)
F - V10:1±(0,0004∙ВПИ+0,00065∙ДИ)
Z10:1 ±(0,0006∙ВПИ+0,0010∙ДИ)
266NRH F - S 10:1 ±(0,0008∙ВПИ+0,0013∙ДИ)
266MDT C - R 10:1 ±(0,0003∙ВПИ+0,00045∙ДИ)
C и F10:1±(0,0006∙ВПИ+0,0009∙ДИ)
L - R10:1 ±(0,0003∙ВПИ+0,00045∙ДИ)
C и F10:1±(0,0006∙ВПИ+0,0009∙ДИ)
L - R10:1 ±(0,0003∙ВПИ+0,00045∙ДИ)
266DDH E - S 10:1 ±(0,0004∙ВПИ+0,00065∙ДИ)
E - W 10:1 ±(0,0004∙ВПИ+0,00065∙ДИ)
Z10:1±(0,0006∙ВПИ+0,0010∙ДИ)
266NDHF - S10:1 ±(0,0008∙ВПИ+0,0013∙ДИ)
266CRH, 266JRH
(5)
C - R10:1±(0,0004∙ВПИ+0,0006∙ДИ)
266CRT, 266JRT
(5)
C - R10:1 ±(0,0003∙ВПИ+0,00045∙ДИ)
(5)
A 10:1 ±(0,0008∙ВПИ+0,0006∙ДИ)
C - R 10:1 ±(0,0004∙ВПИ+0,0006∙ДИ)
(5)
A 10:1 ±(0,0006∙ВПИ+0,00045∙ДИ)
C - R 10:1 ±(0,0003∙ВПИ+0,00045∙ДИ)
Примечания
(1)
Где коэффициент перенастройки (КП) равен отношению верхнего предела измерений
к настроенному диапазону измерений.
(2)
Размерность в зависимости от модели преобразователя и кода сенсора.
(3)
Где ДИ ‒ диапазон измерений.
(4)
В зависимости от диаметра резьбы монтажной части.
(5)
Для сенсора абсолютного давления: ±(0,0008∙ВПИ+0,0008∙ДИ).
A, B, E
266MRT
266MDT
Таблица 7 - Пределы допускаемой дополнительной погрешности, вызванной изменением
статического давления
Пределы допускаемой дополнительной абсолютной
МодельКод сенсорапогрешности
(1)
, вызванной изменением статического
давления
A±(0,0005∙ВПИ+0,0005∙ДИ) на каждые 0,2 МПа
266MSTC, F, L, N ±(0,0005∙ВПИ+0,0005∙ДИ) на каждые 10 МПа
R±(0,0010∙ВПИ+0,0010∙ДИ) на каждые 10 МПа
F - S ±(0,0005∙ВПИ+0,0008∙ДИ) на каждые 7 МПа
266DSH
±(0,0008∙ВПИ+0,0008∙ДИ) на каждые 0,5 МПа (сенсор А),
2 МПа (сенсор B), 3,5 МПа (сенсор E)
C, F, L, N ±(0,0005∙ВПИ+0,0005∙ДИ) на каждые 10 МПа
R ±(0,0010∙ВПИ+0,0010∙ДИ) на каждые 10 МПа
266DRHB - S±(0,0025∙ВПИ+0,0025∙ДИ) на каждые 2 МПа
C, F, L, N ±(0,0010∙ВПИ+0,0005∙ДИ) на каждые 10 МПа
R±(0,0010∙ВПИ+0,0010∙ДИ) на каждые 10 МПа
Лист № 16
Всего листов 18
монтаж
монтаж
Пределы допускаемой дополнительной абсолютной
МодельКод сенсорапогрешности
(1)
, вызванной изменением статического
давления
Прямой
±(0,0015∙ВПИ+0,0015∙ДИ) на каждые 2 МПа
266DDH
Удаленный
±(0,0020∙ВПИ+0,0020∙ДИ) на каждые 2 МПа
266CRH, 266JRH
266CRT, 266JRT
C, F, L, N ±(0,0005∙ВПИ+0,0005∙ДИ) на каждые 10 МПа
R ±(0,0010∙ВПИ+0,0010∙ДИ) на каждые 10 МПа
C, F, L, N±(0,0005∙ВПИ+0,0005∙ДИ) на каждые 10 МПа
R±(0,0010∙ВПИ+0,0010∙ДИ) на каждые 10 МПа
A ±(0,0005∙ВПИ+0,0005∙ДИ) на каждые 0,2 МПа
266CSH, 266JSHC, F, L, N±(0,0005∙ВПИ+0,0005∙ДИ) на каждые 10 МПа
R±(0,0010∙ВПИ+0,0010∙ДИ) на каждые 10 МПа
A ±(0,0005∙ВПИ+0,0005∙ДИ) на каждые 0,2 МПа
266CST, 266JST C, F, L, N ±(0,0005∙ВПИ+0,0005∙ДИ) на каждые 10 МПа
R ±(0,0010∙ВПИ+0,0010∙ДИ) на каждые 10 МПа
Примечание ‒
(1)
Размерность в зависимости от модели преобразователя и кода сенсора.
от -20 до +70
Значение
24
от 10,5 до 42
0,85
от 0,65 до 50
от 60 до 94
IP67
+20
от 30 до 80
от 95 до 106
от +18 до +30
от 30 до 80
от 95 до 106
от -40 до +85
до 95
от 84 до 106,7
10
80 000
Таблица 8 - Технические характеристики
Наименование характеристики
Параметры электропитания:
- номинальное напряжение постоянного тока, В
- допустимое рабочее напряжение, В
Потребляемая мощность, Вт, не более
Масса
(1)
, кг
Габаритные размеры
(1)
, мм, не более:
- диаметр корпуса
Степень защиты оболочки по ГОСТ 14254-2015
Нормальные условия преобразователей модификации 266:
- температура окружающей среды, °С
- относительная влажность воздуха, %
- атмосферное давление, кПа
Нормальные условия преобразователей модификации 261:
- температура окружающей среды, °С
- относительная влажность воздуха, %
- атмосферное давление, кПа
Рабочие условия эксплуатации:
- температура окружающей среды, °С (для преобразователей
с ЖК индикатором)
- температура окружающей среды, °С (для преобразователей
без ЖК индикатора)
- относительная влажность воздуха, %
- атмосферное давление, кПа
Средний срок службы, лет
Средняя наработка на отказ, ч, не менее
Примечание -
(1)
В зависимости от модификации
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и методом
наклейки или иным методом на корпус преобразователей.
Лист № 17
Всего листов 18
Комплектность средства измерений
Комплектность преобразователей представлена в таблице 9.
1 шт.
1 шт.
Кол-во
1 шт.
1 шт.
Таблица 9
Наименование
Преобразовательдавленияизмерительный
2600Т
Индикатор полевой JDF200
Коммуникатор портативный DHH805
Разделители сред (уплотнительные фланцы)
S26
Руководство по эксплуатации
Потребительская тара
1 экз.
1 шт.
Примечание
модификация в соответствии
с заказом
по дополнительному заказу
по дополнительному заказу
по дополнительному заказу,
количество уточняется при заказе
в зависимости от модификации
-
Поверка
осуществляется по документу МИ 1997-89 «Рекомендация ГСИ. Преобразователи давления
измерительные. Методика поверки».
Основные средства поверки:
Рабочие эталоны 1-го и 2-го разрядов по ГОСТ Р 8.802-2012 - манометры избыточного
давления грузопоршневые МП-2,5; МП-6; МП-60; МП-600; МП-2500 (Регистрационный
№ 58794-14).
Рабочий эталон 1-го разряда по ГОСТ Р 8.802-2012 - манометр абсолютного давления
МПА-15 (Регистрационный № 4222-74).
Рабочий эталон 2-го разряда по ГОСТ Р 8.802-2012 - комплекс для измерения давления
цифровой ИПДЦ (Регистрационный № 6788-03).
Задатчик избыточного давления автоматизированный Воздух-250 (Регистрационный
№ 5496-76).
Задатчики избыточного давления Воздух-1,6, Воздух-2,5, Воздух-6,3 (Регистрационный
№ 10610-00).
Мультиметр 3458А (Регистрационный № 25900-03).
Калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (Регистрационный
№ 52489-13).
Допускается применение средств поверки, обеспечивающих определение метрологических
характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на паспорт или свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к преобразователям
давления измерительным 2600Т модификаций 261, 266
ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими
аналоговыми выходными сигналами ГСП. Общие технические условия.
ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений
абсолютного давления в диапазоне 1 - 1·10
6
Па.
ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений
избыточного давления до 250 МПа.
ГОСТ 8.187-76 ГСИ. Государственный специальный эталон и общесоюзная поверочная
trial для средств измерений разности давлений до 4
×
10
4
Па.
Лист № 18
Всего листов 18
МИ 1997-89 Рекомендация ГСИ. Преобразователи давления измерительные. Методика
поверки.
Техническая документация фирмы «ABB Automation Products GmbH», Германия.
Изготовитель
Фирма «ABB Automation Products GmbH», Германия
Адрес: Schillerstraβe 72, D-32425 Minden, Germany
Телефон: +49 (571) 830-0, факс: +49 (571) 830-1846
Web-сайт:
E-mail:
Заявитель
Общество с ограниченной ответственностью «АББ» (ООО «АББ»)
ИНН 7727180430
Адрес: 117335, г. Москва, Нахимовский пр-т, д. 58
Телефон: +7 (495) 960 22 00, факс: +7 (495) 960 22 01
Web-сайт:
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний
измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 70286-18 | Преобразователи давления измерительные | АИР-10U, АИР-10Р | ООО НПП "ЭЛЕМЕР", г.Москва | 3 года; 5 лет - для преобразователей с пределами допуск. привед. погрешности ±0,5 % | Перейти |
| 31654-09 | Преобразователи давления измерительные | АИР-10 | ООО НПП "Элемер", пос.Менделеево | 3 года - для кодов предела допуск. осн. погрешности А01, В02, В025; 5 лет - для С035, С04, С05 и D06 | Перейти |
| 32172-06 | Преобразователи виброскорости | V-352/Т-352 | ООО "Альконт", г.Москва | 1 год | Перейти |
| 81837-21 | Трансформаторы тока измерительные | ТТИ | "Zhejiang Dixsen Electrical Co., LTD", Китай | 16 лет | Перейти |
| 49550-12 | Преобразователи термоэлектрические многозонные | CatTracker мод. CT221-A1, CT221-A2, CT221-A3, CT221-A4 | Фирма "Daily Thermetrics Corporation", США | Первичная поверка при вводе в эксплуатацию | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
