Номер госреестра:
69136-17
Наименование СИ:
Корректоры объема газа
Обозначение типа:
Суперфлоу 23
Производитель:
ООО "Современные технологии измерения газа" (СовТИГаз), г.Москва
Межповерочный интервал:
5 лет
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 4 шт. с зав.№ зав.№ 00015, 00036, 00037, 00038
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 67768
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Корректоры объема газа «Суперфлоу 23»
Назначение средства измерений
Корректоры объёма газа «Суперфлоу 23» (далее - корректоры) предназначены
для измерений давления и температуры газа, преобразования количества импульсов
от расходомеров-счетчиков газа в значение объема газа при рабочих условиях и вычислении
объема газа к стандартным условиям по ГОСТ 2939-63.
Описание средства измерений
Принцип действия корректоров основан на измерении абсолютного давления
и температуры газа, преобразовании импульсного сигнала расходомера-счётчика газа в значение
объёма газа при рабочих условиях и вычислении объёма газа при стандартных условиях
в соответствии ГОСТ Р 8.740-2011 и ГОСТ 8.611-2013. Расчет коэффициента сжимаемости
и плотности природного газа выполняется в соответствии с ГОСТ 30319.2-2015 по измеренным
значениям температуры и абсолютного давления природного газа и введенных в память
корректоров условно-постоянных параметров: плотности газа при стандартных условиях,
молярных долей азота и углекислого газа.
Корректоры состоят из электронного блока, встроенного преобразователя давления
и термопреобразователя ТСП 320М. Корпус электронного блока корректора выполнен
из алюминиевого сплава. На крышке корпуса расположена клавиатура и показывающее устройство
(жидкокристаллический индикатор). На индикаторе корректоров отображаются значения
измеряемых и вычисляемых параметров газа, параметры конфигурации. С помощью клавиатуры
выполняется конфигурация корректора, ввод условно постоянныхпараметров, управление
режимами отображения информации. В нижней части корпуса расположены кабельные вводы
для подключения термопреобразователя, преобразователя давления и счетчика газа. На правой
боковой поверхности корпуса расположен соединитель для подключения внешнего источника
питания и линии связи на базе интерфейса RS-485 для дистанционного считывания текущих
измерений и архивов, записи условно-постоянных параметров.
В энергонезависимой памяти корректоры формируют часовые и суточные архивы,
архивы свойств газа, архивы аварийных сообщений и вмешательств.
Корректоры могут эксплуатироваться во взрывоопасных зонах класса 1, где возможно
образование взрывоопасных смесей категорий IIА групп T1-Т3. При работе корректоров
во взрывоопасных зонах подключение линии связи и питания производится через сертифици-
рованный барьер искробезопасности.
Общий вид корректоров представлен на рисунке 1.
Схема пломбировки для защиты от несанкционированного доступа к элементам
конструкции корректоров, обозначение места нанесения наклейки изготовителя представлены
на рисунке 2.
Лист № 2
Всего листов 5

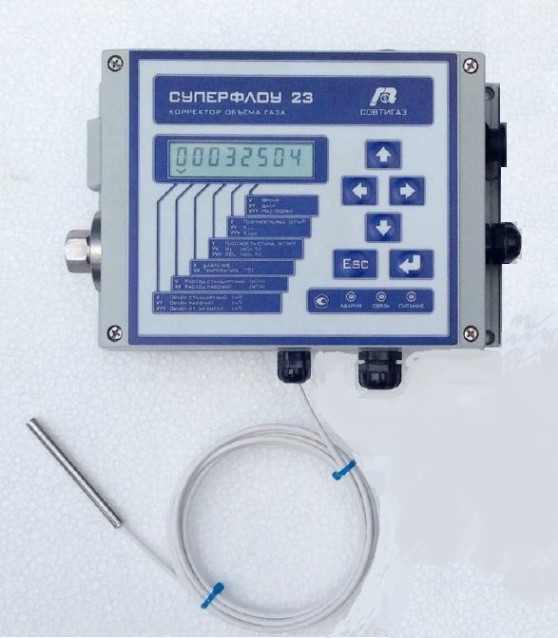

Рисунок 1 - Общий вид корректоров объема газа «Суперфлоу 23»

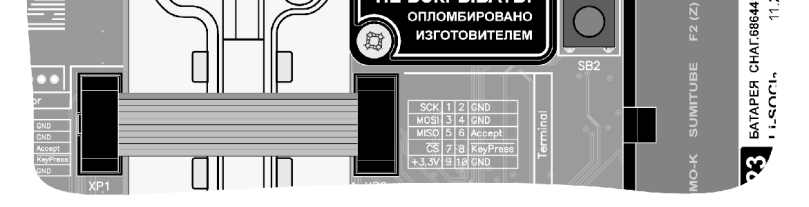

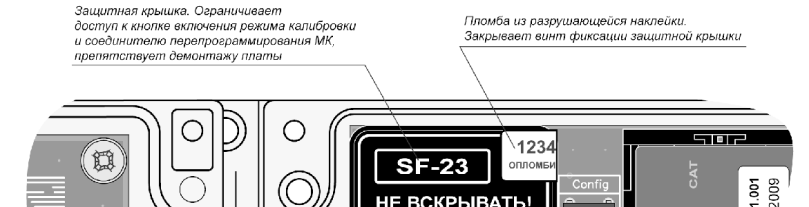

Рисунок 2 - Схема пломбировки от несанкционированного
доступа, обозначение места нанесения наклейки изготовителя
Лист № 3
Всего листов 5
Программное обеспечение
Корректоры содержат встроенное программное обеспечение (далее - ПО) и энергонеза-
висимую память для хранения данных заводских настроек и архивов. Преобразование измеряемых
величин и обработка измерительных данных выполняется с использованием внутренних
аппаратных и программных средств. ПО располагается в энергонезависимой памяти микрокон-
троллера, обеспечивающего аппаратную защиту от считывания ПО или его части с целью
копирования или внесения изменений. Встроенные средства для программирования или
изменения ПО отсутствуют. Защита от преднамеренных и непреднамеренных изменений
реализуется при помощи пломбируемой специальной крышки, препятствующей демонтажу
платы и скрывающей элементы, обеспечивающие возможность корректировки градуировочной
характеристики измерительных каналов и загрузку встроенного ПО.
Метрологические характеристики корректоров нормированы с учетом влияния
программного обеспечения. Корректорыобеспечивает идентификацию встроенного ПО
посредством индикации номера версии. Идентификационные данные ПО корректоров приведены
в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Значение
-
1.2
-
Защита ПО корректоров от непреднамеренных и преднамеренных изменений
соответствует уровню «высокий» по п. 4.5 Р 50.2.077-2014. Примененные специальные средства
защиты в достаточной мере исключают возможность несанкционированной модификации,
обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимого
ПО и измеренных (вычисленных) данных.
Метрологические и технические характеристики
±1,0
±0,01
±0,45
±0,90
±0,1
Таблица 2 - Метрологические характеристики
Наименование характеристики
Верхний предел измерений (ВПИ) абсолютного давления, МПа
Рабочий диапазон измерений абсолютного давления, % ВПИ
Диапазон измерений термодинамической температуры, К (°C)
Значение
1,6
от 30 до 100
от 243 до 343
(от -30 до +70)
±0,5
Пределы допускаемой основной относительной погрешности при
приведении объёма газа к стандартным условиям, %
Пределы допускаемой относительной погрешности при приведении
объёма газа к стандартным условиям в рабочем диапазоне температуры
окружающего воздуха, %
Пределы допускаемой относительной погрешности вычислений объема
природного газа при стандартных условиях, обусловленные программной
реализацией алгоритмов, %
Пределыдопускаемойосновнойотносительнойпогрешности
при измерении абсолютного давления, %
Пределы допускаемой относительной погрешности при измерении
абсолютного давления в рабочем диапазоне температуры окружающего
воздуха, %
Пределы допускаемой относительной погрешности при измерении
термодинамической температуры в рабочем диапазоне температуры
окружающего воздуха, %
Лист № 4
Всего листов 5
250
10
до 400
от +18 до +28
от -30 до +50
Значение
от 4 до 10
0,5
10
1
5
10
60 000
225×166×75
2
группа N2
IP65
Ex ib IIA T3 Gb
Таблица 3 - Основные технические характеристики
Наименование характеристики
Напряжение внешнего источника питания постоянного тока, В
Потребляемая мощность, Вт, не более
Допустимая кратковременная перегрузка преобразователя давления,
% от ВПИ, не менее
Максимальная частота импульсов счётчика газа, Гц
Число каналов измерения объема газа
Срок службы батареи в режиме автономного питания, лет, не менее
Срок службы батареи при работе от внешнего источника питания
не менее 80 % времени, лет, не менее
Средний срок службы корректоров, лет
Среднее время наработки на отказ, ч
Габаритные размеры (Д×Ш×Г), мм, не более
Масса, кг, не более
Стойкость к воздействию вибраций по ГОСТ Р 52931
Стойкость к воздействию постоянных магнитных полей
и переменных полей сетевой частоты с напряжённостью, А/м
Степень защиты корпуса
Маркировка взрывозащиты
Условия эксплуатации:
Диапазон температуры окружающего воздуха, соответствующей
нормальным условиям, °C
Рабочий диапазон температуры окружающего воздуха, °С
Относительная влажность воздуха при плюс 35 °C и более низких
температурах, без конденсации влаги, %
Атмосферное давление, кПа
до 95
от 84 до 106,7
Знак утверждения типа
наносится на титульные листы руководства по эксплуатации, паспорта, а также на корпус
корректора методом печати на самоклеящейся полиэфирной плёнке.
Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
Наименование
Корректор объёма газа
Руководство по эксплуатации
Методика поверки
Паспорт
Обозначение
СНАГ.407229.001
СНАГ.407229.001 РЭ
СНАГ.407229.001 МП
СНАГ.407229.001 ПС
Количество
4
4
4
4
Поверка
осуществляется по документу СНАГ.407229.001 МП «Корректоры объёма газа «Суперфлоу 23».
Методика поверки», утвержденному ФГУП «ВНИИМС» 15.05.2015 г.
Основные средства поверки:
- калибратор температуры RTC-157 B (регистрационный номер 46576-11), диапазон
воспроизведения температуры от минус 45 до 155 °C, погрешность установления заданной
температуры не более ±0,1 °C, погрешность измерения температуры с внешним термопреобра-
зователем STS-200 не более ±0,011 °C;
- манометр грузопоршневой МП-60 (регистрационный номер 52189-12), диапазон задания
давления от 0,02 до 6 МПа, класс точности 0,02;
- калибратор MCX-II (регистрационный номер 21591-07), диапазон задания частоты
импульсов от 0,01 до 10 кГц;
Лист № 5
Всего листов 5
- барометр БРС-1М-1 (регистрационный номер 16006-97), диапазон измерений абсолютного
давления от 600 до 1100 гПа, пределы допускаемой абсолютной погрешности ±33 Па.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится в паспорт корректора или на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к корректорам
объема газа «Суперфлоу 23»
ГОСТ Р 8.740-2011 ГСИ. Расход и количество газа. Методика измерений с помощью
турбинных, ротационных и вихревых расходомеров и счетчиков
ГОСТ 8.611-2013 ГСИ. Расход и количество газа. Методика (метод) измерений с помощью
ультразвуковых преобразователей расхода
ГОСТ 30319.2-2015 Газ природный. Методы расчета физических свойств. Вычисление
физических свойств на основе данных о плотности при стандартных условиях и содержании
азота и диоксида углерода
СНАГ.407229.001 ТУ. Корректоры объёма газа «Суперфлоу 23». Технические условия
Изготовитель
Общество с ограниченной ответственностью «Современные технологии измерения газа»
(ООО «СовТИГаз»)
ИНН 7724375247
Адрес: 117405, Москва, ул. Кирпичные Выемки, д. 3
Тел./факс: +7(495)381-25-10 / +7(495)389-23-44
E-mail:
Заявитель
Общество с ограниченной ответственностью «Газпром инвест» (ООО «Газпром инвест»)
ИНН 7810483334
Адрес: 196210, г. Санкт-Петербург, Стартовая улица, д.6, лит. Д
Тел./факс: +7(812) 455-17-00 / +7(812) 455-17-41
E-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: +7 (495) 437-55-77 / +7 (495) 437-56-66
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений
в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 25047-03 | Вычислители расхода газа | 7951AA | Фирма "Solartron Mobrey Ltd.", Великобритания | 1 год | Перейти |
| 54904-13 | Система измерительная объемного расхода (объема) сухого газа Завода Бензинов ОАО "ТАИФ-НК" | Нет данных | ЗБ ОАО "ТАИФ-НК", г.Нижнекамск | 2 года | Перейти |
| 37670-13 | Корректоры | СПГ762 | ЗАО НПФ "Логика", г.С.-Петербург | 4 года | Перейти |
| 22646-02 | Установки поверочные для счетчиков газа | УПСГ-1600 | ОАО "Казанский опытно-экспериментальный завод "Прибор", г.Казань | 2 года | Перейти |
| 25997-03 | Установка поверочная для ротаметров и счетчиков газа | УПС-7,5-М | ФГУП "КОЭЗ "Прибор", г.Казань | 2 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
