Спектрометры оптические эмиссионные мобильные SPECTROPORT, ГРСИ 69116-17
Номер госреестра:
69116-17
Наименование СИ:
Спектрометры оптические эмиссионные мобильные
Обозначение типа:
SPECTROPORT
Производитель:
Фирма "Spectro Analytical Instruments GmbH", Германия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
31.10.2022
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 67747
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Спектрометры оптические эмиссионные мобильные SPECTROPORT
Назначение средства измерений
Спектрометры оптические эмиссионные мобильные SPECTROPORT (далее - спектрометры)
предназначены для измерения массовой доли легирующих элементов при анализе состава
черных, цветных металлов и сплавов по аттестованным методикам измерений.
Описание средства измерений
Принцип работы спектрометров основан на анализе оптических эмиссионных спектров
излучений, возникающих в измеряемом образце под воздействием дугового или искрового
разрядов.
Конструктивно спектрометр представляет собой переносной прибор, который состоит из
источника возбуждения, ультрафиолетовой и/или воздушной оптической системы, смонтированных
на транспортной тележке.
Источником возбуждения оптического излучения является электрическая дуга постоянного
тока в воздушной среде или многократный искровой разряд в среде аргона. Регистрация
эмиссионных спектров осуществляется ультрафиолетовой и/или воздушной оптическими
системами.
Общий вид спектрометра представлен на рисунке 1.
Пломбировка спектрометров не предусмотрена.

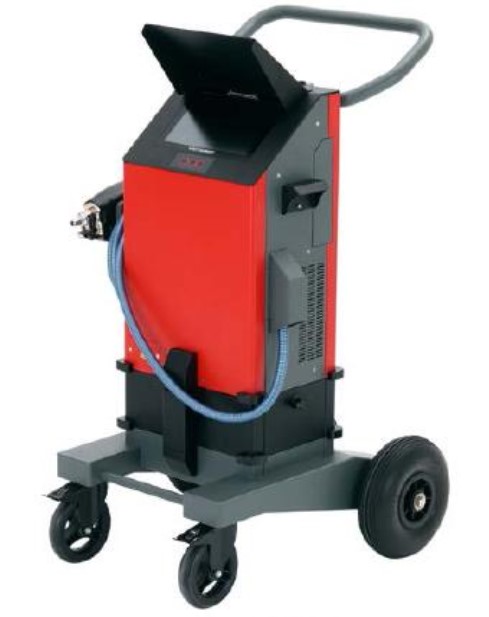

Рисунок 1 - Общий вид спектрометра
Лист № 2
Всего листов 4
Программное обеспечение
Спектрометры оснащены встроенным программным обеспечением, позволяющим
проводить контроль процесса измерений, осуществлять сбор экспериментальных данных,
обрабатывать и сохранять полученные результаты, передавать результаты измерений на принтер
или на удалённый персональный компьютер.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные
Идентификационное наименование ПО
Номер версии ПО, не ниже
Цифровой идентификатор ПО
Значение
Spark Analyzer Pro
-
-
Конструкция спектрометров исключает возможность несанкционированного влияния
на ПО и измерительную информацию.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристики
Значение херистики
от 0,001 до 50,0
156
Таблица 2 - Метрологические характеристики
Наименование характеристики
Дуговой режим
аракт
Искровой режим
Диапазон измерений массовой доли
легирующего элемента, %
Предел допускаемого относительного СКО
результатов измерений выходного сигнала, %
Пределы допускаемой относительной
погрешности результатов измерений массовой
доли легирующего элемента
*
, %
от 0,001 до 0,01 % включ.;±30±20
св. 0,01 до 0,1 % включ.;±30±15
св. 0,1 до 50,0 % включ.±15 ±6
*
Значения относительной погрешности результатов измерений массовой доли легирующего
элемента установлены для следующих ГСО и элементов:
- ГСО 10662-2015 (комплект VSAС11) (хром, цирконий, цинк);
- ГСО 1418-92П (марганец, хром, алюминий);
- ГСО 8658-2005 (магний);
- ГСО 9080-2008 (цинк).
Значение характеристики
от 90 до 253
50/60
250
550
390
250
24,5
Таблица 3 - Основные технические характеристики
Наименование характеристики
Параметры источника электрического питания:
- напряжение переменного тока, В
- частота переменного тока, Гц
Потребляемая мощность, В·А, не более
Габаритные размеры, мм, не более:
- высота
- ширина
- длина
Масса, кг, не более
Условия эксплуатации:
- температура окружающей среды,
о
С
- относительная влажность окружающей среды, %
от + 5 до + 45
от 20 до 80
Лист № 3
Всего листов 4
Знак утверждения типа
наносится на боковую панель корпуса спектрометра методом наклейки и на титульный лист
Руководства по эксплуатации типографским способом.
Комплектность средства измерений
Таблица 4 - Комплектность
Наименование
Спектрометр
Руководство по эксплуатации
Методика поверки МП 106-241-2017
Количество, шт.
1
1
1
Поверка
осуществляется по документу МП 106-241-2017 «ГСИ. Спектрометры оптические эмиссионные
мобильные SPECTROPORT. Методика поверки», утвержденному ФГУП «УНИИМ» «03» августа
2017 г.
Основные средства поверки:
- стандартный образец состава алюминия ГСО 10662-2015 (комплект VSAС11) (массовая
доля хрома 0,00109 %, абс. погрешность ±0,00010 %; массовая доля циркония 0,0088 %,
абс. погрешность ±0,0006 %, массовая доля цинка 0,0301 %, абс. погрешность ±0,0016 %);
- стандартный образец состава сплава на никелевой основе ХН70Ю (H11) ГСО 1418-92П
(массовая доля марганца 0,147 %, абс. погрешность ±0,003 %; массовая доля хрома 27,04 %,
абс. погрешность ±0,03 %; массовая доля алюминия 2,83 %, абс. погрешность ±0,03 %);
- стандартный образец состава алюминия технической чистоты ГСО 8658-2005 (массовая
доля магния 0,083 %, абс. погрешность ±0,006 %);
- стандартный образец состава латуни ГСО 9080-2008 (массовая доля цинка 38,51 %,
абс. погрешность ±0,12 %).
Допускается применение других средств поверки, обеспечивающих требуемую точность
и диапазон измерений.
Знак поверки в виде наклейки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к спектрометрам
оптическим эмиссионным мобильным SPECTROPORT
Техническая документация изготовителя «Spectro Analytical Instruments GmbH», Германия.
Изготовитель
Фирма «Spectro Analytical Instruments GmbH», Германия
Boschtrasse 10 В-47533 Kleve Germany
Телефон: +49 2821 8922 102, факс: +49 2821 892 202
Web-сайт:
Заявитель
Общество с ограниченной ответственностью «СТС» (ООО «СТС»)
620062, г. Екатеринбург, ул. Гагарина, 14, оф. 616
Телефон/факс +7 (343) 376-25-08, 376-25-75
Е-mail:
Лист № 4
Всего листов 4
Испытательный центр
ФГУП «Уральский научно-исследовательский институт метрологии»
Адрес: 620075, г. Екатеринбург, ул. Красноармейская, 4
Тел. +7 (343) 350-26-18, факс: +7 (343) 350-20-39
Е-mail:
Аттестат аккредитации ФГУП «УНИИМ» по проведению испытаний средств измерений
в целях утверждения типа № RA.RU.311373 от 10.11.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
