Комплекс динамический газосмесительный ДГК-В, ГРСИ 69107-17
Номер госреестра:
69107-17
Наименование СИ:
Комплекс динамический газосмесительный
Обозначение типа:
ДГК-В
Производитель:
ООО "Мониторинг", г.С.-Петербург
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ 02
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 67737
об утверждении типа средств измерений
Лист № 1
Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплекс динамический газосмесительный ДГК-В
Назначение средства измерений
Комплекс динамический газосмесительный ДГК-В (в дальнейшем - комплекс)
предназначен для воспроизведения единицы объемной доли ароматических углеводородов
(бензол), спиртов (метанол, этанол) и нефтепродуктов (бензин, керосин, уайт-спирит и др.)
в парогазовых смесях.
Комплекс динамический газосмесительный ДГК-В является рабочим эталоном 1-го
разряда в соответствии с ГОСТ 8.578-2014.
Описание средства измерений
Принцип действия комплекса динамического газосмесительного ДГК-В основан на
методе динамического смешения двух потоков газа - парогазовой смеси, полученной путем
барботирования газа воздуха через целевой компонент в жидкой фазе, и газа-разбавителя.
Регулирование и измерение расходов парогазовой смеси и газа-разбавителя осуществляется при
помощи тепловых регуляторов массового расхода газа. Регулирование и измерение рабочего
давления осуществляется с помощью регулятора давления «до себя». Объемная доля целевого
компонента в парогазовой смеси определяется соотношением расходов газов, давлением
насыщенных паров жидкого целевого компонента при заданной температуре и рабочим
давлением газа.
Требуемые значения расходов по каналам и значение объемной доли компонента в
приготавливаемой смеси определяются расчетным путем (при работе в ручном режиме), либо
определяются при помощи внутреннего контроллера прибора (при работе в автономном
режиме). Значения заданных и измеренных расходов, расчетной концентрации целевого
компонента в парогазовой смеси выводится на жидкокристаллический дисплей, находящийся
на лицевой панели.
Комплекс состоит из трех блоков:
- установка для приготовления парогазовых смесей воздухе (азоте) ДГУ-В (далее -
установка ДГУ-В);
- аналитический блок;
- термошкаф Binder.
УстановкаДГУ-Впредназначенадляприготовленияпарогазовыхсмесейс
использованием чистых жидких веществ и нефтепродуктов. В состав установки ДГУ-В входят
газовая система и блок управления. Газовая система включает в себя регуляторы массового
расхода газа, электромагнитные клапаны, насытитель, регулятор давления газа «до себя»,
соединенные подогреваемые трубопроводы. Блок управления ДГУ-В содержит контроллер,
дисплей, источник питания и предназначен для управления работой всех элементов газовой
системы установки.
На лицевой панели установки ДГУ-В расположен сенсорный дисплей с разрешением
240х128 точек;
На задней панели установки расположены:
- разъем «ИСКРА-1»;
- разъем RS 232;
- штуцер «ВЫХОД» для подачи приготовленной смеси в термошкаф;
- тумблер включения питания «ВКЛ/ВЫКЛ»;
- предохранитель источника питания «2А»;
- штуцер «ВХОД» для подачи газа в канал сухого газа;
Лист № 2
Всего листов 7
Аналитический блок состоит из:
- оптического анализатора - экспериментального образца газоанализатора, на базе серийно
выпускаемого ЗАО «Электронстандарт-прибор» газоанализатора СГОЭС, откалиброванного по
целевым компонентам. Принцип действия - оптический абсорбционный.
- сигнализатора искрового, разработанного на базе модифицированного сигнализатора
взрывоопасности «ИСКРА-1» и предназначенного для выдачи сигнализации о превышении
установленного значения довзрывоопасных концентраций одиночных горючих газов, паров
горючих жидкостей и их совокупности в воздухе. В сигнализаторе предусмотрена возможность
срабатывания сигнализации при превышении следующих пороговых значений 10, 20, 40, 50 %
от нижнего концентрационного предела распространения пламени (далее - НКПР).
Конструктивно сигнализатор состоит из пневматического сигнализатора и модуля управления
МИ-1. Сигнализатор установлен в термошкаф. В комплект сигнализатора входит манометр
эталонный МО 1 кгс/см
2
размещенный на термошкафу и используемый для установки
пороговых значений НКПР.
Аналитический блок предназначен для определения действительного значения
объемной доли целевого компонента в смеси на выходе комплекса.

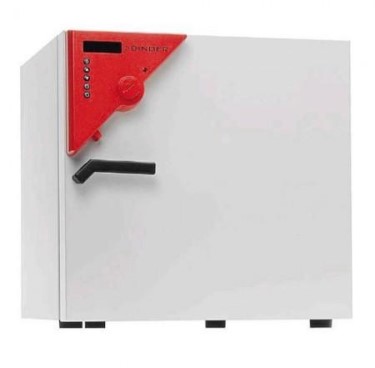

Термошкаф Binder представляет собой термостатируемую испытательную камеру,
в которую устанавливаются испытываемые датчики.
Работа комплекса может осуществляться как в ручном режиме (управление с лицевой
панели), так и в автономном (управление с помощью внутреннего контроллера).
Комплекс представляет собой стационарный прибор в обыкновенном исполнении
по ГОСТ Р 52931-2008.
Общий вид комплекса со схемой пломбировки от несанкционированного доступа
и обозначением места нанесения знака поверки представлен на рисунке 1.
Рисунок 1 - Общий вид комплекса динамического газосмесительного ДГК-В (слева направо):
аналитический блок (искровой газосигнализатор в термошкафу и оптический газоанализатор),
установка ДГУ-В, термошкаф Binder
Программное обеспечение
Программное обеспечение используется во входящих в состав комплекса блоках:
установке ДГУ-В и аналитическом блоке (оптическом анализаторе).
Программное обеспечение установки ДГУ-В состоит из двух модулей:
1) встроенное «ДГУ-В контроллер»
2) автономное «ДГУ-В»
ПломбированиеЗнак поверки
Лист № 3
Всего листов 7
Встроенное программное обеспечение «ДГУ-В контроллер» разработано изготовителем
специально для решения задачи приготовления газовых смесей методом динамического смешения
двух потоков газа.
Автономное программное обеспечение «DGU-V Control Software» для персонального
компьютера под управлением ОС семейства Windows ® предназначено для задания режимов
работы установки ДГУ-В и просмотра результатов измерений в реальном времени в режиме
приготовления парогазовых смесей с использованием чистых жидких веществ и нефтепродуктов.
Оптический газоанализатор имеет встроенное ПО «SGO».
Встроенное программное обеспечение «SGO» разработано изготовителем специально
для решения задач измерения содержания определяемых компонентов в воздухе рабочей зоны.
Встроенное ПО обеспечивает выполнение следующих функций:
- обработку измерительной информации от первичного измерительного преобразователя;
- отображение результатов измерений на цифровом дисплее;
- диагностику аппаратной части газоанализатора;
- сравнениеизмеренныхзначенийсодержанияопределяемыхкомпонентовс
установленными пороговыми значениями и выдача сигнализации о достижении этих уровней;
- проведение градуировки газоанализатора;
- формирование цифрового выходного сигнала;
- формирование аналогового выходного сигнала.
Газоанализатор может работать с автономным ПО "SgoGrad" для персонального
компьютера под управлением ОС семейства Windows®, предназначенным для просмотра
настроечных параметров и градуировки газоанализатора, установки пороговых значений
срабатывания сигнализации, просмотра результатов измерений в реальном времени. Связь
компьютера с газоанализаторами осуществляется по интерфейсу RS-485 (протокол обмена
описан в руководстве по эксплуатации газоанализатора). Автономное ПО предназначено для
использования в лабораторных условиях и не применяется при выполнении измерений
в воздухе рабочей зоны.
Программное обеспечение идентифицируется по запросу через цифровой интерфейс
RS485.
Влияние программного обеспечения комплекса учтено при нормировании метрологических
характеристик. Уровень защиты - «средний» по Р 50.2.077-2014.
Идентификационные данные программного обеспечения представлены в таблице 1.
Идентификацион-
ные данные
(признаки)
Значение
Идентификацион-
ное наименование
ПО
ДГУ-В контроллер
DGU-V Control Software
SGO
Номер версии
(идентификацион-
ный номер) ПО
1.0.1
1.0.1
07.97
Цифровой
идентификатор
ПО
02203C81,
алгоритм CRC-32
F7A2F9AC8C2C030D2394
A71D9099D158, алгоритм
MD5
163ABC0A87B2790B3856
4F887C283A05, алгоритм
MD5
Примечание - номер версии ПО должен быть не ниже указанного в таблице.
Таблица 1 - Идентификационные данные программного обеспечения
Лист № 4
Всего листов 7
Метрологические и технические характеристики
±1,5
500 - 5500
от 30,0 до 60,0
ç
÷
èø
æö
Таблица 2 - Метрологические характеристики
Наименование характеристикиЗначение
Диапазон воспроизведения объемной доли целевых
компонентов, %:
Этанол (С
2
Н
5
ОН)от 0,155 до 1,55
Метанол (СН
3
ОН)от 0,275 до 2,75
Бензол (С
6
Н
6
)от 0,06 до 0,60
Пределы допускаемой относительной погрешности
объемной доли целевых компонентов на выходе, %
*)
±
ç
10
-
нижн.
÷
верхн.нижн.
(X
-
X)
(X
-
X)
×
5
10, 20 , 40, 50
Значения воспроизводимых довзрывоопасных
концентраций паров нефтепродуктов (бензин,
керосин, уайт-спирит, дизельное топливо
**)
), %
НКПР
Пределы допускаемой абсолютной погрешности
воспроизведения довзрывоопасных концентраций±2
паров нефтепродуктов, % НКПР
Диапазон измерений и регулирования расходаКанал 1: от 300 до 5000
установки ДГУ-В (приведенный к температуреКанал 2: от 50,0 до 1500,0
20 °С и давлению 101,3 кПа), см
3
/минКанал 3: от 2,00 до 50,0
Пределы допускаемой относительной погрешности
измерения расхода установки ДГУ-В, %
Объемный расход приготавливаемой газовой
смеси, см
3
/мин
Температура термостатирования целевого
компонента в жидкой фазе,
о
C
±0,3
от 0 до 100,0
±1
Пределы допускаемой абсолютной погрешности
термостирования целевого компонента,
°
С
Диапазон регулирования избыточного давления на
выходе насытителя, кПа
Относительная погрешность измерения давления
на выходе насытителя, %, не более
Примечание:
В качестве газа-разбавителя должны использоваться технически чистые газы и ПНГ:
азот высокой чистоты (по ГОСТ 9293-74, ТУ 301-07-25-89, ТУ 2114-004-05798345-2009
и ТУ 6-21-39-96 (марки А и Б)), воздух (по ТУ 6-21-5-82 марки А и Б). В качестве источника
воздуха для комплекса могут использоваться генераторы нулевого воздуха внесенные в
Федеральный информационный фонд по обеспечению единства измерений.
*)
X
нижн.
и
X
верхн.
- нижняя и верхняя граница диапазона воспроизведения объемной
доли целевого компонента, %;
**)
- Топливо дизельное по ГОСТ 305-2013, топливо дизельное ЕВРО по
ГОСТ Р 52368-2005, топливо дизельное ЕВРО по ГОСТ 32511-2013, уайт-спирит по
ГОСТ 3134-78, бензин авиационный по ГОСТ 1012-2013, топливо авиационное по
ГОСТ Р 52050-2006, бензин неэтилированный по ГОСТ Р 51866-2002 и по ГОСТ Р 51105-97,
топлива для реактивных двигателей по ГОСТ 10227-86, керосин по ОСТ 38 01408-86 или
ТУ 38.401-58-8-90.
Лист № 5
Всего листов 7
20
515
´
400
´
500
600
´
700
´
625
20
45
Значение
от 0,20 до 0,25
Таблица 3 - Основные технические характеристики
Наименование характеристики
Избыточное давление газа на входе, МПа
Вместимость термошкафа для размещения
поверяемых/испытываемых СИ, дм
3
, не trial
Габаритные размеры мм, не более (ширина х
глубина х высота):
- установка ДГУ-В:
- термошкаф Binder:
- аналитический блок:
анализатор оптический:
анализатор искровой:
370
´
120
´
190
600
´
230
´
660
5
20
220±10
50±1
2000
5000
8
Масса, кг, не более:
- установка ДГУ-В:
- термошкаф Binder:
- аналитический блок:
анализатор оптический
анализатор искровой
Параметры электрического питания:
-напряжение переменного тока, В
-частота переменного тока, Гц
Потребляемая мощность, В·А, не более
Средний ресурс работы, ч, не менее
Средний срок службы, лет
Рабочие условия применения:
- температура окружающего, °С
- атмосферное давление, кПа
- относительная влажность окружающей среды, %
от +15 до +25
от 84,0 до 106,7
не более 90 при температуре +20 °С
Знак утверждения типа
наносится на этикетку, приклеенную на корпус комплекса липкой аппликацией по ТУ 29.01-46-81,
и на эксплуатационную документацию.
Комплектность средства измерений
ШДЕК.418313.808
1 шт.
Таблица 4 - Комплектность комплекса динамического газосмесительного ДГК-В
Обозначение
Количество
ЖСКФ.413311.002
5Д2.306.065
ШДЕК.418313.808 РЭ
МП-242-2134-2017
Наименование
Установка динамическая газосмесительная ДГУ-В
зав № 02
Газоанализатор СГОЭС зав. № 69368
Сигнализатор взрывоопасности ИСКРА-1, зав. № 01
Термошкаф Binder FD53
Руководство по эксплуатации
Программное обеспечение
Методика поверки
Комплект штуцеров и заглушек
1 шт.
1 шт.
1 шт.
1 экз.
1 диск
1 экз.
1 компл.
Поверка
осуществляется по документу МП-242-2134-2017 «Комплекс динамический газосмесительный
ДГК-В. Методикаповерки», утвержденномуФГУП «ВНИИМим. Д.И. Менделеева» 27 июля 2017 г.
Лист № 6
Всего листов 7
Основные средства поверки:
- стандартный образец состава искусственной газовой смеси ГСО 10533-2014, этанол -
азот, 1,5 % (об .д.), относительная погрешность ±0,4 %;
- стандартный образец состава искусственной газовой смеси ГСО 10531-2014, CH
4
+ N
2
,
объемная доля целевого компонента 2,2 % (об. д.), относительная погрешность ±1,0 %;
- генератор газовых смесей ГГС-03-03, диапазон коэффициентов разбавления составляет
от 2 до 2500, объемный расход приготавливаемой газовой смеси от 0,1 до 5,0 дм
3
/мин,
регистрационный номер 62151-15;
- калибратор расхода газа Cal=Trak SL-500, диапазон измерений от 2 см
3
/мин до 50 дм
3
/мин,
пределы допускаемой относительной погрешности измерений ±0,4 %, регистрационный номер
31537-06;
- термометр сопротивления платиновый низкотемпературный ТСПН-4М (номер в
Федеральном информационном фонде 11567-88) в комплекте с преобразователем сигналов ТС
и ТП ТЕРКОН, диапазон температур 0…+156 °С, пределы допускаемой абсолютной
погрешности
±
0,01 °С, регистрационный номер 23245-08;
- калибратор давления Метран 501-ПКД-Р, диапазон измерений от 0 до 60 МПа,
относительная погрешность измерений давления ±0,04 %, ±0,05 % ВПИ, регистрационный
номер 22307-09.
Допускается применение аналогичных средств поверки обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на заднюю панель установки ДГУ-В.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к комплексу
динамическому газосмесительному ДГК-В
ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений
содержания компонентов в газовых средах
ГОСТ Р 52931-2008 Приборы контроля регулирования технологических процессов.
Общие технические условия
Техническая документация изготовителя
Изготовитель
Общество с ограниченной ответственностью «МОНИТОРИНГ»
(ООО «МОНИТОРИНГ»)
ИНН 7810728739
Адрес: 196247, Россия, г. Санкт-Петербург, проспект Новоизмайловский, д.67, корп.2,
пом. 5Н лит. А
Телефон: (812) 251-56-72
Факс (812) 327-97-76
Лист № 7 Trial
листов 7
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, Санкт-Петербург, Московский пр., 19
Телефон (812) 251-76-01
Факс (812) 713-01-14
Web-сайт:
Е-mail:
Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний
средств измерений в целях утверждения типа № RA.RU.311541 от 23.03.2016 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 34478-07 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии - АИИС КУЭ ООО "Транснефтьсервис С". ОАО "Урало-Сибирские магистральные нефтепроводы им.Д.А.Черняева". Измерительно-информационный комплекс ЛПДС "Медведское" | Нет данных | ЗАО "ОРДИНАТА", г.Москва | 4 года | Перейти |
| 77700-20 | Комплекс программно-технических средств мониторинга ГТС ВСП Жигулевской ГЭС | АО "Гидроремонт-ВКК", г.Москва | 2 года | Перейти | |
| 66958-17 | Комплекс для измерений объемного расхода азота и водорода | Нет данных | ООО "Праксэа-Рус", г.Москва | 4 года | Перейти |
| 58424-14 | Комплекс автоматизированный измерительно-управляющий "КИ-ГТУ-Вологодская ТЭЦ" | Нет данных | Фирма "GE Energy Products France SNC", Франция | 2 года | Перейти |
| 34342-07 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии - АИИС КУЭ ООО "Транснефтьсервис С". ОАО "Сибнефтепровод". Измерительно-информационный комплекс НПС "Красноленинская" | Нет данных | ЗАО "ОРДИНАТА", г.Москва | 4 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
