ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Клещи электроизмерительные HIOKI серий CM, 3000

Назначение средства измерений

Клещи электроизмерительные

HIOKI

серий CM, 3000 (далее - клещи) предназначены

для измерений напряжения постоянного и переменного тока; силы постоянного и переменного

тока без разрыва измерительной цепи; сопротивления постоянному току; электрической

емкости; частоты; температуры с помощью термопар; вычисления параметров электрической

мощности, электрической энергии; преобразования входных сигналов силы тока и частоты

в напряжение постоянного и переменного тока.

Описание средства измерений

Клещипредставляютсобоймногофункциональныепереносныецифровые

измерительные приборы (ЦИП), в которых применен бесконтактный метод измерения силы

постоянного и переменного тока, основанный на применении разъемного магнитопровода с

двойным датчиком на эффекте Холла с последующим аналого-цифровым преобразованием

входных сигналов и отображением результатов измерений на ЖК-дисплее.

Измерение силы постоянного и переменного тока производится без разрыва измерительной

цепи путем охвата проводника токоизмерительным зажимом. Измерение напряжения постоянного

и переменного тока, сопротивления постоянного тока и частоты производится с помощью

отдельных измерительных входов.

Выбор режимов работы клещей осуществляется при помощи поворотного переключателя

и функциональных кнопок. Результаты измерений отображаются на ЖК-дисплее, имеющем

основную и вспомогательную шкалы, индикаторы режимов, единиц измерений и предупреждающие

индикаторы.

Приборы имеют сервисные функции индикации заряда батареи питания, автоматического

отключения при бездействии, регистрации минимальных и максимальных значений, удержания

(запоминания) измеренного значения, перегрузки, автоматического/ ручного выбора диапазона

измерений, проверки целостности цепи со звуковым сигналом и проверки диодов.

Клещи выпускаются в следующих модификациях:

- trial CM: CM3286, CM3286-01, CM4371, CM 4372, CM4373, CM4374, CM7290,

CM7291;

- серия 3000: 3280-10F, 3280-20F, 3281, 3282, 3283, 3284, 3285, 3287, 3288, 3288-20,

3291-50, 3293-50.

Модификации клещей отличаются между собой набором выполняемых функций, видом

детектора (средневыпрямленных или истинных среднеквадратичных значений), напряжением

питания, формой корпуса и комплектом поставки. В зависимости от модификации разъемы для

подключения измерительных кабелей, батарейные отсеки расположены на различных панелях

корпуса.

Модификации CM3286, CM3286-01 позволяют кроме основных параметров вычислять

параметры электрической мощности, электрической энергии в однофазных и трехфазных

электрических сетях. Модификации отличаются между собой наличием интерфейса связи

Bluetooth.

Модификации CM4371, CM 4372, CM4373, CM4374 отличаются между собой

диапазонами измерений и наличием интерфейса связи Bluetooth.

Модификации CM7290, CM7291 состоят из двух модулей: датчика тока с

магнитопроводом (CT7631, CT7636, CT7642, CT7731, CT7736, CT7742) или гибкого датчика

тока (CT7044, CT7045, CT7046) и внешнего дисплея и отличаются между собой наличием

интерфейса связи Bluetooth. Модификации обладают функцией преобразования измеряемой

величины и имеют аналоговый выход для подключения к регистраторам/самописцам.

Лист № 2

Всего листов 27

Модификации 3280-10F, 3280-20F отличаются между собой видом детектора.

Модификации 3283, 3284, 3285 обладают функцией преобразования измеряемой

величины и имеют аналоговый выход для подключения к регистраторам/самописцам. При этом

клещи могут работать в режиме «REC» регистрации измеренных значений тока и частоты

и в режиме «MON» регистрации осциллограмм (форм сигнала).

Модификации 3287, 3288, 3288-20 отличаются между собой видом детектора

и диапазоном измерений силы тока.

Внешний вид клещей представлен на рисунках 1 - 22. Схема пломбировки от

несанкционированного доступа, обозначение места нанесения знака поверки представлены на

рисунке 4.

Для предотвращения несанкционированного доступа приборы имеют специальные

наклейки, заходящие на части корпуса, при повреждении которых остается несмываемый след.

Рисунок 1 - Общий вид клещей CM3286

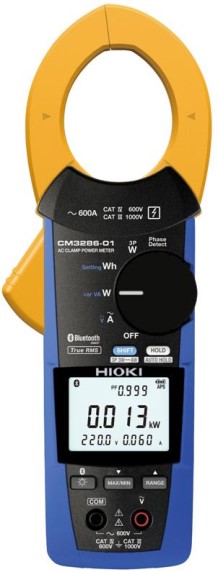

Рисунок 2 - Общий вид клещей CM3286-01

Лист № 3

Всего листов 27

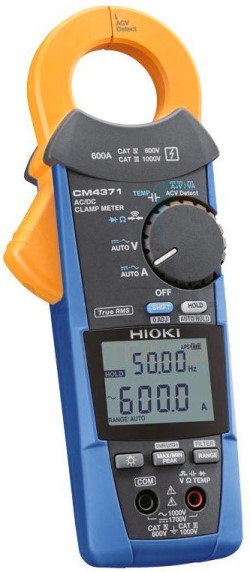

Рисунок 3 - Общий вид клещей CM4371

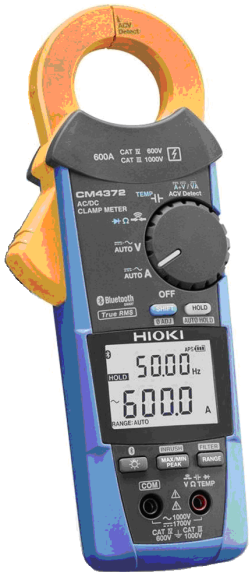

Рисунок 4 - Общий вид клещей CM4372

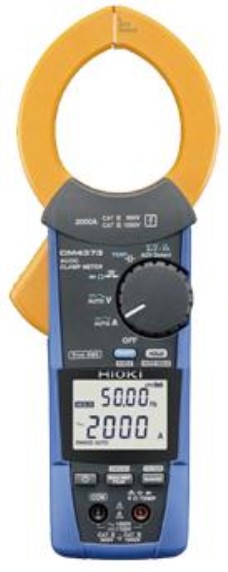

Рисунок 5 - Общий вид клещей CM4373

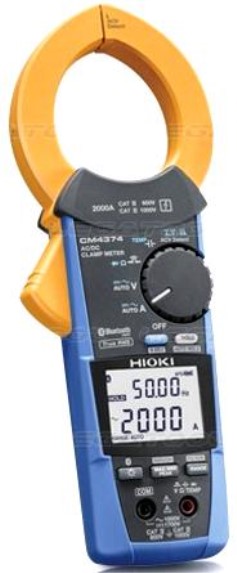

Рисунок 6 - Общий вид клещей CM4374

Trial пломбирования

Место нанесения

знака поверки

Лист № 4

Всего листов 27

Рисунок 7 - Общий вид датчиков тока

CT7631, CT7636, CT7642 из состава клещей

CM7290, CM7291

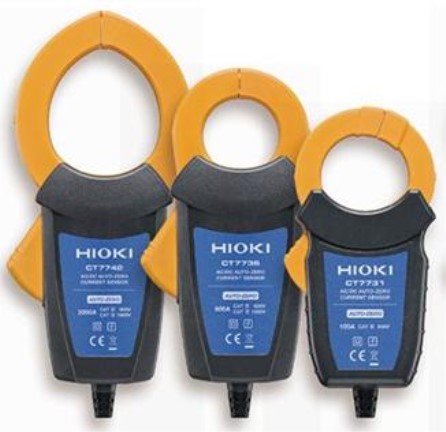

Рисунок 8 - Общий вид датчиков тока

CT7731, CT7736, CT7742 из состава клещей

CM7290, CM7291

Рисунок 9 - Общий вид внешнего дисплея из

состава клещей CM7290

Рисунок 10 - Общий вид внешнего дисплея из

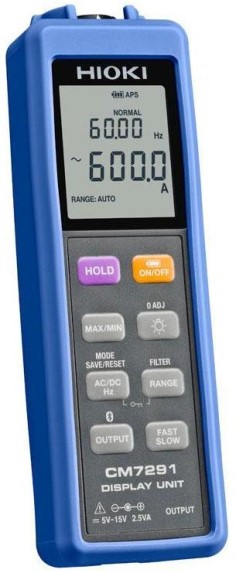

состава клещей CM7291

Лист № 5

Всего листов 27

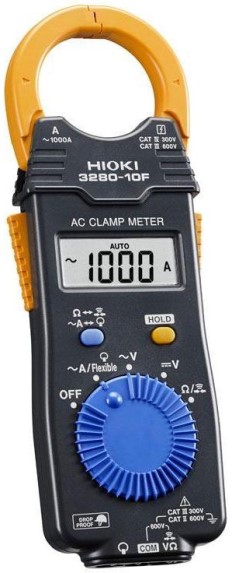

Рисунок 11 - Общий вид клещей 3280-10F

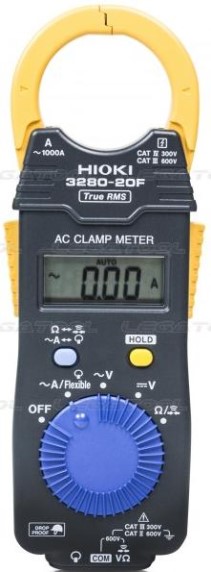

Рисунок 12 - Общий вид клещей 3280-20F

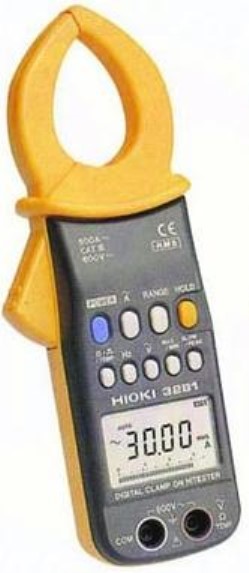

Рисунок 13 - Общий вид клещей 3281

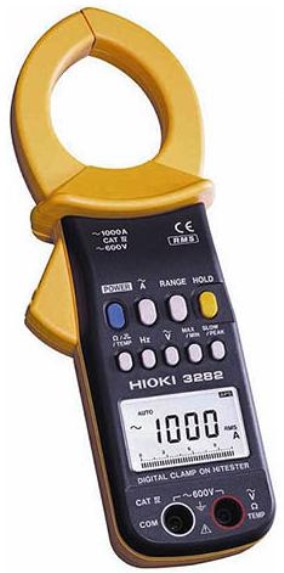

Рисунок 14 - Общий вид клещей 3282

Лист № 6

Всего листов 27

Рисунок 15 - Общий вид клещей 3283

Рисунок 16 - Общий вид клещей 3284

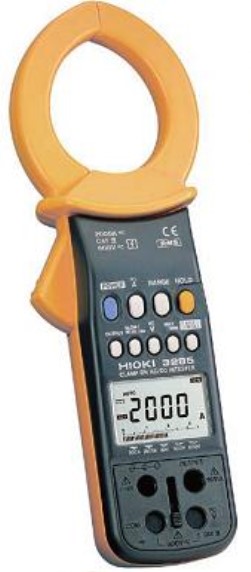

Рисунок 17 - Общий вид клещей 3285

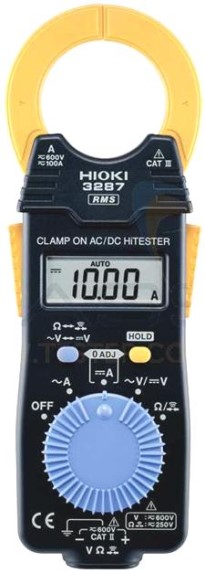

Рисунок 18 - Общий вид клещей 3287

Лист № 7

Всего листов 27

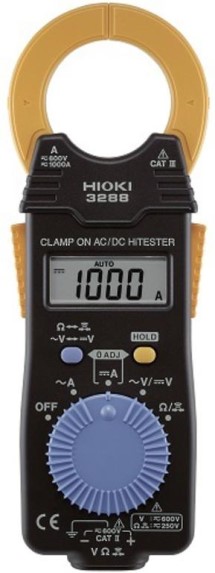

Рисунок 19 - Общий вид клещей 3288

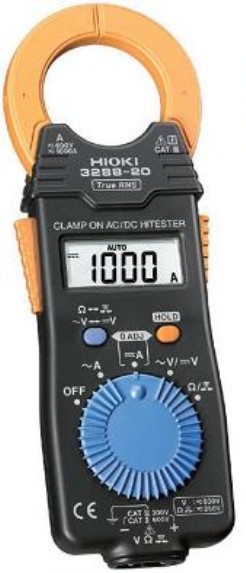

Рисунок 20 - Общий вид клещей 3288-20

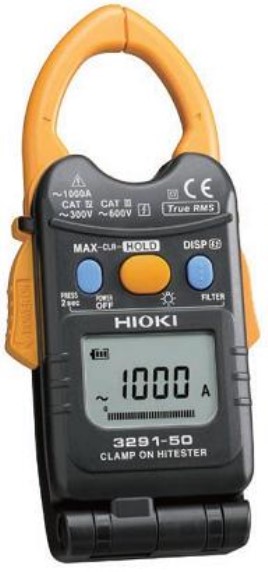

Рисунок 21 - Общий вид клещей 3291-50

Рисунок 22 - Общий вид клещей 3293-50

Программное обеспечение

отсутствует.

Лист № 8

Всего листов 27

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики клещей CM3286, CM3286-01 в режиме измерений

напряжения переменного тока

ПределыДиапазон измерений, ВПределы допускаемой абсолютной погрешности

измерений, В измерений, В

от 45 до 66 Гц

от 67 до 500 Гц

от 501 до 1000

Гц

600от 80,0 до 600,0

±(0,007∙Uизм.+3±(0,01∙Uизм.+5±(0,03∙Uизм.+

е.м.р.) е.м.р.) 5 е.м.р.)

Примечания

Uизм. - измеренное значение напряжения;

е.м.р. - единица младшего разряда

600,0от 6,0 до 600,0

Таблица 2 - Метрологические характеристики клещей CM3286, CM3286-01 в режиме измерений

силы переменного тока

ПределыДиапазонПределыдопускаемой абсолютнойпогрешности

измерений, А измерений, А измерений, А

от 45 до 66 Гцот 67 до 100 Гц

6,000от 0,060 до 6,000±(0,013∙Iизм.+3 е.м.р.) ±(0,02∙Iизм.+5 е.м.р.)

60,00 от 0,60 до 60,00

±(0,01∙Iизм.+3 е.м.р.) ±(0,015∙Iизм.+5 е.м.р.)

Примечания

Iизм. - измеренное значение силы тока;

е.м.р. - единица младшего разряда

Таблица 3 - Метрологические характеристики клещей CM3286, CM3286-01 в режиме

измерений частоты

ПределыДиапазон измерений, ГцПределы допускаемой

измерений, Гц абсолютной погрешности

измерений, Гц

999,9от 45,0 до 999,9±(0,003∙Fизм.+3 е.м.р.)

Примечания

Fизм. - измеренное значение частоты;

е.м.р. - единица младшего разряда

600,0 Вот 0,0 до 600,0 В

Таблица 4 - Метрологические характеристики клещей CM4371, CM 4372, CM4373, CM 4374

в режиме измерений напряжения постоянного тока

ПределыДиапазон измеренийПределы допускаемой

измерений абсолютной погрешности

измерений

600,0 мВот 0,0 до 600,0 мВ±(0,005∙Uизм.+5 е.м.р.) мВ

6,000 В от 0,000 до 6,000 В

60,00 Вот 0,00 до 60,00 В

±(0,005∙Uизм.+3 е.м.р.) В

1000 Вот 0 до 1000 В

Примечания

Uизм. - измеренное значение напряжения;

е.м.р. - единица младшего разряда

Лист № 9

Всего листов 27

от 0,000 до 0,299

Таблица 5 - Метрологические характеристики клещей CM4371, CM 4372, CM4373, CM 4374

в режиме измерений напряжения переменного тока (фильтр выключен)

ПределыДиапазон измерений, ВПределы допускаемой абсолютной погрешности

измерений, измерений, В

В

от 15 до 44 Гцот 45 до 66 Гцот 67 до 1000 Гц

±(0,015∙Uизм.+±(0,009∙Uизм.+ ±(0,015∙Uизм.+

6,00015 е.м.р.)13 е.м.р.)15 е.м.р.)

от 0,300 до 6,000

60,00от 3,00 до 60,00±(0,015∙Uизм.+±(0,009∙Uизм.+±(0,015∙Uизм.+

600,0от 30,0 до 600,0 5 е.м.р.) 3 е.м.р.) 5 е.м.р.)

1000от 50 до 1000

Примечания

Uизм. - измеренное значение напряжения;

е.м.р. - единица младшего разряда

от 0,000 до 0,299-

-

Таблица 6 - Метрологические характеристики клещей CM4371, CM 4372, CM4373, CM 4374 в

режиме измерений напряжения переменного тока (фильтр включен)

ПределыДиапазон измерений, ВПределыдопускаемой абсолютнойпогрешности

измерений, В измерений, В

от 15 до 44 Гцот 45 до 66 Гцот 67 до 1000 Гц

±(0,02∙Uизм.+±(0,014∙Uизм.+

6,00015 е.м.р.)13 е.м.р.)

от 0,300 до 6,000

60,00от 3,00 до 60,00±(0,05∙Uизм.+±(0,014∙Uизм.+

600,0от 30,0 до 600,0 5 е.м.р.) 3 е.м.р.)

1000 от 50 до 1000

Примечания

Uизм. - измеренное значение напряжения;

е.м.р. - единица младшего разряда

Таблица 7 - Метрологические характеристики клещей CM4371, CM 4372 в режиме измерений

силы постоянного тока

ПределыДиапазон измерений, АПределыдопускаемой абсолютной

измерений, А погрешностиизмерений, А

20,00 от 1,00 до 20,00 ±(0,013∙Iизм.+8 е.м.р.)

600,0 от 1,0 до 600,0 ±(0,013∙Iизм.+3 е.м.р.)

Примечания

Iизм. - измеренное значение силы тока;

е.м.р. - единица младшего разряда

Лист № 10

Всего листов 27

20,00от 1,00 до 20,00

Таблица 8 - Метрологические характеристики клещей CM4371, CM 4372 в режиме измерений

силы переменного тока

ПределыДиапазонПределыдопускаемой абсолютнойпогрешности измерений, А

измерений, А измерений, А

от 10 до 44 Гцот 45 до 66 Гцот 67 до 100 Гц

±(0,018∙Iизм.+10 ±(0,013∙Iизм.+8 ±(0,02∙Iизм.+10

е.м.р.)

1)

е.м.р.)

2)

е.м.р.)

600,0от 1,0 до 600,0

±(0,018∙Iизм.+5 ±(0,013∙Iизм.+3 ±(0,02∙Iизм.+5

е.м.р.)

3)

е.м.р.)

4)

е.м.р.)

Примечания

Iизм. - измеренное значение силы тока;

е.м.р. - единица младшего разряда;

1)

- фильтр выключен. При включенном фильтре погрешность ±(0,023∙Iизм.+10 е.м.р.);

2)

- фильтр выключен. При включенном фильтре погрешность ±(0,018∙Iизм.+8 е.м.р.);

3)

- фильтр выключен. При включенном фильтре погрешность ±(0,023∙Iизм.+5 е.м.р.);

4)

- фильтр выключен. При включенном фильтре погрешность ±(0,018∙Iизм.+3 е.м.р.)

Таблица 9 - Метрологические характеристики клещей CM4373, CM 4374 в режиме измерений

силы постоянного тока

ПределыДиапазон измерений, АПределыдопускаемой абсолютной

измерений, А погрешностиизмерений, А

600,0 от 1,0 до 600,0 ±(0,013∙Iизм.+3 е.м.р.)

2000 от 10 до 2000 ±(0,013∙Iизм.+3 е.м.р.)

Примечания

Iизм. - измеренное значение силы тока;

е.м.р. - единица младшего разряда

Таблица 10 - Метрологические характеристики клещей CM4373, CM 4374 в режиме измерений

силы переменного тока

ПределыДиапазонПределыдопускаемой абсолютнойпогрешности измерений, А

измерений, А измерений, А от 10 до 44 Гцот 45 до 66 Гцот 67 до 100 Гц

600,0от 1,0 до 600,0±(0,018∙Iизм.+5±(0,013∙Iизм.+3±(0,02∙Iизм.+5

от 10 до 1800 е.м.р.)

1)

е.м.р.)

2)

е.м.р.)

2000

±(0,028∙Iизм.+5±(0,023∙Iизм.+3

е.м.р.)

3)

е.м.р.)

4)

от 1801 до 2000-

Примечания

Iизм. - измеренное значение силы тока;

е.м.р. - единица младшего разряда;

1)

- фильтр выключен. При включенном фильтре погрешность ±(0,023∙Iизм.+5 е.м.р.);

2)

- фильтр выключен. При включенном фильтре погрешность ±(0,018∙Iизм.+3 е.м.р.);

3)

- фильтр выключен. При включенном фильтре погрешность ±(0,033∙Iизм.+5 е.м.р.);

4)

- фильтр выключен. При включенном фильтре погрешность ±(0,028∙Iизм.+3 е.м.р.)

Лист № 11

Всего листов 27

Таблица 11 - Метрологические характеристики клещей CM4371, CM 4372, CM4373, CM 4374

в режиме измерений частоты

ПределыДиапазон измерений,Пределыдопускаемой абсолютной

измерений, Гц Гц погрешностиизмерений, Гц

9,999от 1,000 до 9,999±(0,001∙Fизм.+3 е.м.р.)

99,99 от 1,0 до 99,99±(0,001∙Fизм.+1 е.м.р.)

999,9 от 1,0 до 999,9±(0,001∙Fизм.+1 е.м.р.)

Примечания

Fизм. - измеренное значение частоты;

е.м.р. - единица младшего разряда

±(0,007∙Rизм.+5 е.м.р.)

Таблица 12 - Метрологические характеристики клещей CM4371, CM 4372, CM4373, CM 4374

в режиме измерений сопротивления постоянному току

ПределыДиапазон измеренийПределыдопускаемой абсолютной

измерений погрешностиизмерений, Ом, кОм

600,0 Омот 0,0 до 600,0 Ом

6,000 кОм от 0,000 до 6,000 кОм

60,00 кОм от 0,00 до 60,00 кОм

600,0 кОм от 0,0 до 600,0 кОм

Примечания

Rизм. - измеренное значение сопротивления постоянному току

е.м.р. - единица младшего разряда

100,0от 0,0 до 110,0

Таблица 13 - Метрологические характеристики клещей CM4371, CM 4372, CM4373, CM 4374 в

режиме измерений электрической емкости

ПределыДиапазон измерений,Пределыдопускаемой абсолютной

измерений, мкФ мкФ погрешностиизмерений, мкФ

1,000от 0,000 до 1,100

10,00от 0,00 до 11,00

±(0,019∙Cизм.+5 е.м.р.)

1000от 0 до 1100

Примечания

Cизм. - измеренное значение электрической емкости;

е.м.р. - единица младшего разряда

Таблица 14 - Метрологические характеристики клещей CM4371, CM 4372, CM4373, CM 4374 в

режиме измерения температуры с помощью термопар

Тип

Диапазон измерений,

°

С

Пределыдопускаемой абсолютной

термопары

погрешностиизмерений,

°

С

Кот -40,0 до +400,0±(0,005∙Tизм.+30 е.м.р.)

Примечания

Tизм. - измеренное значение температуры;

е.м.р. - единица младшего разряда

Метрологические и технические характеристики датчиков тока, используемых совместно с

клещами CM7290, CM7291, приведены в таблицах 15 - 16.

Лист № 12

Всего листов 27

1006002000

погрешности измерений силы

1006002000

погрешности измерений силы

(длина×ширина×высота)

Таблица 15 - Метрологические и технические характеристики датчиков тока

Наименование характеристикиЗначение для модификаций

CT7631, CT7731CT7636, CT7736CT7642, CT7742

Пределы измерений силы

переменного тока, А

Пределы допускаемой абсолютной

±(0,01∙Iизм.+±(0,02∙Iизм.+±(0,015∙Iизм.+

пер

ем

енного

т

о

к

а, А

0,005∙Iк.) 0,005∙Iк.) 0,005∙Iк.)

Диапазон частот, Гц от 45 до 66

Пределы измерений силы

постоянного тока, А

Пределы допускаемой абсолютной

±(0,01∙Iизм.+±(0,02∙Iизм.+±(0,015∙Iизм.+

постоянного

то

к

а, А

0,005∙Iк.) 0,005∙Iк.) 0,005∙Iк.)

Диаметр захвата, мм 33 55

Габаритные размеры, мм,

132×58×18 160×64×34 195×64×34

Масса, кг0,250,320,51

Примечания

Iизм. - измеренное значение силы тока;

Iк - верхний предел измерений

6000

Таблица 16 - Метрологические и технические характеристики датчиков тока

Наименование характеристикиЗначение для модификаций

CT7044CT7045CT7046

Пределы измерений силы

переменного тока, А

Пределы допускаемой абсолютной

погрешности измерений силы±(0,015∙Iизм.+0,0025∙Iк.)

переменного тока, А

Диапазон частот, Гцот 45 до 66от 45 до 66от 45 до 66

Диаметр захвата, мм 100 180 254

Примечания

Iизм. - измеренное значение силы тока;

Iк - верхний предел измерений

Таблица 17 - Метрологические характеристики клещей CM7290, CM7291 в режиме измерений

силы постоянного тока

ПределыДиапазон измерений, АПределыдопускаемой абсолютной

измерений, А погрешностиизмерений, А

С датчиками тока CT7631, CT7731

60,00 от 3,00 до 60,00 ±(0,013∙Iизм.+58 е.м.р.)

100,0 от 30,0 до 100,0 ±(0,013∙Iизм.+13 е.м.р.)

С датчиками тока CT7636, CT7736

60,00от 3,00 до 60,00±(0,023∙Iизм.+308 е.м.р.)

600,0от 30,0 до 600,0 ±(0,023∙Iизм.+38 е.м.р.)

С датчиками тока CT7642, CT7742

600,0от 30,0 до 600,0±(0,018∙Iизм.+108 е.м.р.)

от 300 до 1800

2000

от 1801 до 2000

±(0,018∙Iизм.+18 е.м.р.)

Примечания

Iизм. - измеренное значение силы тока;

е.м.р. - единица младшего разряда

Лист № 13

Всего листов 27

2000

Таблица 18 - Метрологические характеристики клещей CM7290, CM7291 в режиме измерений

силы переменного тока (частота от 45 до 66 Гц)

ПределыДиапазон измерений, АПределыдопускаемой абсолютной

измерений, А погрешностиизмерений, А

С датчиками тока CT7631, CT7731

60,00 от 3,00 до 60,00 ±(0,013∙Iизм.+58 е.м.р.)

100,0 от 30,0 до 100,0 ±(0,013∙Iизм.+13 е.м.р.)

С датчиками тока CT7636, CT7736

60,00от 3,00 до 60,00±(0,023∙Iизм.+308 е.м.р.)

600,0от 30,0 до 600,0 ±(0,023∙Iизм.+38 е.м.р.)

С датчиками тока CT7642, CT7742

600,0от 30,0 до 600,0±(0,018∙Iизм.+108 е.м.р.)

от 300 до 1800 ±(0,018∙Iизм.+18 е.м.р.)

от 1801 до 2000±(0,023∙Iизм.+18 е.м.р.)

С датчиками тока CT7044, CT7045, CT7046

60,00от 3,00 до 60,00±(0,018∙Iизм.+158 е.м.р.)

600,0от 30,0 до 600,0 ±(0,018∙Iизм.+23 е.м.р.)

6000 от 300 до 6000 ±(0,023∙Iизм.+23 е.м.р.)

Примечания

Iизм. - измеренное значение силы тока;

е.м.р. - единица младшего разряда

Таблица 19 - Метрологические характеристики клещей CM7290, CM7291 в режиме

преобразования силы постоянного тока

ПределыДиапазонКоэффициентПределыдопускаемой

преобразования, преобразования, А преобразования, мВ/А

1)

абсолютной

Апогрешности

преобразования, мВ

С датчиками тока CT7631, CT7731

60,00 от 3,00 до 60,00 10 ±(0,015∙Uизм.+5,8)

100,0 от 30,0 до 100,0 1 ±(0,015∙Uизм.+1,3)

С датчиками тока CT7636, CT7736

60,00 от 3,00 до 60,00 10 ±(0,025∙Uизм.+30,8)

600,0 от 30,0 до 600,0 1 ±(0,025∙Uизм.+3,8)

С датчиками тока CT7642, CT7742

600,0от 30,0 до 600,01±(0,02∙Uизм.+10,8)

от 300 до 1800

2000

от 1801 до 2000

0,1±(0,02∙Uизм.+1,8)

Примечания

1)

- выходной сигнал: напряжение постоянного тока;

Uизм. - измеренное значение напряжения;

е.м.р. - единица младшего разряда

Лист № 14

Всего листов 27

20000,1

6000от 300 до 60000,1

Таблица 20 - Метрологические характеристики клещей CM7290, CM7291 в режиме

преобразования силы переменного тока (частота от 45 до 66 Гц)

ПределыДиапазонКоэффициентПределыдопускаемой

преобразования, преобразования, А преобразования, мВ/А

1)

абсолютной

Апогрешности

преобразования, мВ

С датчиками тока CT7631, CT7731

60,00 от 3,00 до 60,00 10 ±(0,018∙Uизм.+5,8)

100,0 от 30,0 до 100,0 1 ±(0,018∙Uизм.+1,3)

С датчиками тока CT7636, CT7736

60,00 от 3,00 до 60,00 10 ±(0,028∙Uизм.+30,8)

600,0 от 30,0 до 600,0 1 ±(0,028∙Uизм.+3,8)

С датчиками тока CT7642, CT7742

600,0от 30,0 до 600,01±(0,023∙Uизм.+10,8)

от 300 до 1800 ±(0,023∙Uизм.+1,8)

от 1801 до 2000±(0,028∙Uизм.+1,8)

С датчиками тока CT7044, CT7045, CT7046

60,00 от 3,00 до 60,00 10 ±(0,023∙Uизм.+15,8)

600,0 от 30,0 до 600,0 1

±(0,023∙

U

изм.

+

2,3)

Примечания

1)

- выходной сигнал: напряжение переменного тока;

Uизм. - измеренное значение напряжения;

е.м.р. - единица младшего разряда

Таблица 21 - Метрологические характеристики клещей 3280-10F, 3280-20F в режиме измерений

напряжения постоянного тока

ПределыДиапазон измеренийПределыдопускаемой абсолютной

измерений погрешностиизмерений, мВ, В

420,0 мВот 40,0 до 419,9 мВ±(0,025∙Uизм.+5 е.м.р.)

4,200 Вот 0,400 до 4,199 В

42,00 Вот 4,00 до 41,99 В

420,0 Вот 40,0 до 419,9 В

±(0,01∙Uизм.+3 е.м.р.)

600 В от 400 до 600 В

Примечания

Uизм. - измеренное значение напряжения;

е.м.р. - единица младшего разряда

Таблица 22 - Метрологические характеристики клещей 3280-10F, 3280-20F в режиме измерений

напряжения переменного тока

ПределыДиапазон измерений, ВПределыдопускаемой абсолютнойпогрешности

измерений, В измерений, В

от 45 до 66 Гцот 67 до 500 Гц

4,200от 0,400 до 4,199

42,00от 4,00 до 41,99

420,0от 40,0 до 419,9

±(0,018∙

U

изм.

+

7 е.м.р.)±(0,023∙

U

изм.

+

8 е.м.р.)

600 от 400 до 600

Примечания

Uизм. - измеренное значение напряжения;

е.м.р. - единица младшего разряда

Лист № 15

Всего листов 27

4200от 400 до 4199

Таблица 23 - Метрологические характеристики клещей 3280-10F в режиме измерений силы

переменного тока

ПределыДиапазон измерений, АПределыдопускаемой абсолютной

измерений, погрешностиизмерений, А

Аот 50 до 60 Гц

Измерения с помощью захвата

42,00от 4,00 до 41,99

420,0от 40,0 до 419,9±(0,015∙Iизм.+5 е.м.р.)

1000 от 100 до 1000

Измерения с помощью внешнего гибкого датчика тока

420,0от 40,0 до 419,9

±(0,03∙Iизм.+5 е.м.р.)

Примечания

Iизм. - измеренное значение силы тока;

е.м.р. - единица младшего разряда

420,0от 40,0 до 419,9

Таблица 24 - Метрологические характеристики клещей 3280-20F в режиме измерений силы

переменного тока

ПределыДиапазонПределыдопускаемой абсолютнойпогрешности измерений, А

измерений, А измерений, А от 40 до 44 Гцот 45 до 66 Гцот 67 до 100 Гц

Измерения с помощью захвата

42,00от 4,00 до 41,99

±(0,02∙Iизм.+5±(0,015∙Iизм.+5±(0,02∙Iизм.+5

1000 от 100 до 1000

е.м.р.) е.м.р.) е.м.р.)

Примечания

Iизм. - измеренное значение силы тока;

е.м.р. - единица младшего разряда

е.м.р.)

Таблица 25 - Метрологические характеристики клещей 3280-20F в режиме измерений силы

переменного тока

ПределыДиапазонПределыдопускаемой абсолютнойпогрешности измерений, А

измерений, А измерений, А от 40 до 49 Гцот 50 до 60 Гцот 61 до 100 Гц

Измерения с помощью внешнего гибкого датчика тока

420,0от 40,0 до 419,9±(0,035∙Iизм.+5±(0,03∙Iизм.+5

±(0,035∙Iизм.+5

4200 от 400 до 4199

е

.

м

.р.)

е

.

м

.р.)

-

Примечания

Iизм. - измеренное значение силы тока;

е.м.р. - единица младшего разряда

±(0,02∙Rизм.+4 е.м.р.)

Таблица 26 - Метрологические характеристики клещей 3280-10F, 3280-20F в режиме измерений

сопротивления постоянному току

ПределыДиапазон измеренийПределыдопускаемой абсолютной

измерений погрешностиизмерений, Ом, кОм, МОм

420,0 Омот 40,0 до 419,9 Ом

4,200 кОм от 0,400 до 4,199 кОм

42,00 кОм от 4,00 до 41,99 кОм

420,0 кОм от 40,0 до 419,9 кОм

4,200 МОмот 0,400 до 4,199 МОм±(0,05∙Rизм.+4 е.м.р.)

42,00 МОм от 4,00 до 41,99 МОм ±(0,1∙Rизм.+4 е.м.р.)

Примечания

Rизм. - измеренное значение сопротивления постоянному току

е.м.р. - единица младшего разряда

Лист № 16

Всего листов 27

Таблица 27 - Метрологические характеристики клещей 3281, 3282 в режиме измерений

напряжения переменного тока

ПределыДиапазон измерений, ВПределыдопускаемой абсолютнойпогрешности

измерений, В измерений, В

от 40 до 44 Гцот 45 до 66 Гцот 67 до 1000 Гц

300,0от 30,0 до 299,9±(0,015∙Uизм.+3±(0,01∙Uизм.+3 ±(0,015∙Uизм.+3

600от 300 до 600е.м.р.)е.м.р.)е.м.р.)

Примечания

Uизм. - измеренное значение напряжения;

е.м.р. - единица младшего разряда

600от 60 до 600

Таблица 28 - Метрологические характеристики клещей 3281, 3282 в режиме измерений силы

переменного тока

ПределыДиапазонПределыдопускаемой абсолютнойпогрешности измерений, А

измерений, А измерений, А от 40 до 44 Гцот 45 до 66 Гцот 67 до 100 Гц

30,00от 3,00 до 29,99±(0,01∙Iизм.+ 0,007∙Iк.)

300,0от 30 до 299,9

±(0,015∙Iизм.+5±(0,01∙Iизм.+5±(0,015∙Iизм.+5

1000

1)

от 100 до 1000

е.м.р.) е.м.р.) е.м.р.)

Примечания

Iизм. - измеренное значение силы тока;

Iк. - конечное значение диапазона измерений силы тока;

е.м.р. - единица младшего разряда;

1)

- для модификации 3282

Таблица 29 - Метрологические характеристики клещей 3281, 3282 в режиме измерений

сопротивления постоянному току

ПределыДиапазон измеренийПределыдопускаемой абсолютной

измерений погрешностиизмерений, Ом, кОм

1000 Омот 100,0 до 999,9 Ом

10,00 кОмот 1,00 до 10,00 кОм

±(0,015∙Rизм.+5

е

.м.р.)

Примечания

Rизм. - измеренное значение сопротивления постоянному току

е.м.р. - единица младшего разряда

Таблица 30 - Метрологические характеристики клещей 3281, 3282 в режиме измерений частоты

ПределыДиапазон измерений, ГцПределыдопускаемой абсолютной

измерений,погрешностиизмерений, Гц

Гц

100,0 от 30,0 до 99,9 ±(0,003∙Fизм.+1 е.м.р.)

1000 от 95 до 1000 ±(0,01∙Fизм.+1 е.м.р.)

Примечания

Fизм. - измеренное значение частоты;

е.м.р. - единица младшего разряда

Лист № 17

Всего листов 27

Таблица 31 - Метрологические характеристики клещей 3283 в режиме измерений силы

переменного тока

ПределыДиапазонПределыдопускаемой абсолютнойпогрешности измерений, мА,

измерений измерений А

от 40 до 44 Гцот 45 до 66 Гцот 67 до 100 Гц

10,00 мА

от 1,00 до 9,99

мА

А

100,0 мА

от 10,0 до 99,9

±(0,02∙Iизм.+5±(0,01∙Iизм.+5±(0,02∙Iизм.+5

1,000 А

от 0,100 до 0,999

е.м.р.)

1)

е.м.р.)

1)

е.м.р.)

200,0 Аот 10,0 до 200,0 А

10,00 Аот 1,00 до 9,99 А

±(0,02∙Iизм.+5±(0,015∙Iизм.+5±(0,02∙Iизм.+5

е.м.р.)

2)

е.м.р.)

2)

е.м.р.)

Примечания

Iизм. - измеренное значение силы тока;

е.м.р. - единица младшего разряда;

1)

- фильтр выключен. При включенном фильтре погрешность ±(0,015∙Iизм.+5 е.м.р.) в

диапазоне частот от 50 до 60 Гц;

2)

- фильтр выключен. При включенном фильтре погрешность ±(0,02∙Iизм.+5 е.м.р.) в диапазоне

частот от 50 до 60 Гц

Таблица 32 - Метрологические характеристики клещей 3283 в режиме измерений частоты

ПределыДиапазон измерений, ГцПределыдопускаемой абсолютной

измерений, Гцпогрешностиизмерений, Гц

100,0 от 30,0 до 99,9 ±(0,003∙Fизм.+1 е.м.р.)

1000 от 95 до 1000 ±(0,01∙Fизм.+1 е.м.р.)

Примечания

Fизм. - измеренное значение частоты;

е.м.р. - единица младшего разряда

Таблица 33 - Метрологические характеристики клещей 3283 в режиме преобразования силы

переменного тока (режим «MON»)

ПределыДиапазонКоэффициентПределыдопускаемой абсолютной

преобразования преобразования преобразования погрешностипреобразования, В

от 40 до 100 Гц

10,00 мАот 1,00 до 9,99 мА1 В/10 мА

1)

100,0 мАот 10,0 до 99,9 мА1 В/100 мА

1)

1,000 Аот 0,100 до 0,999 А1 В/1 А

1)

±(0,03∙Uизм.+10)

10,00 А от 1,00 до 9,99 А 1 В/10 А

1)

200 Аот 10,0 до 200,0 А2 В/200 А

1)

Примечания

1)

- выходной сигнал: напряжение переменного тока;

Uизм. - измеренное значение напряжения;

е.м.р. - единица младшего разряда

Лист № 18

Всего листов 27

Таблица 34 - Метрологические характеристики клещей 3283 в режиме преобразования силы

переменного тока (режим «REC»)

ПределыДиапазонКоэффициентПределыдопускаемой абсолютной

преобразования преобразования преобразования погрешностипреобразования, В

от 40 до 100 Гц

10,00 мАот 1,00 до 9,99 мА1 В/10 мА

1)

100,0 мАот 10,0 до 99,9 мА1 В/100 мА

1)

1,000 Аот 0,100 до 0,999 А1 В/1 А

1)

±(0,03∙Uизм.+10)

10,00 А от 1,00 до 9,99 А 1 В/10 А

1)

200 Аот 10,0 до 200,0 А2 В/200 А

1)

Примечания

1)

- выходной сигнал: напряжение постоянного тока;

Uизм. - измеренное значение напряжения;

е.м.р. - единица младшего разряда

Таблица 35 - Метрологические характеристики клещей 3284, 3285 в режиме измерений

напряжения постоянного тока

ПределыДиапазон измерений, ВПределыдопускаемой абсолютной

измерений, В погрешностиизмерений, В

30,00от 3,00 до 29,99

300,0от 30,0 до 299,9±(0,01∙Uизм.+3 е.м.р.)

600 от 60 до 600

Примечания

Uизм. - измеренное значение напряжения;

е.м.р. - единица младшего разряда

300,0от 30,0 до 299,9

Таблица 36 - Метрологические характеристики клещей 3284, 3285 в режиме измерений

напряжения переменного тока

ПределыДиапазон измерений, ВПределыдопускаемой абсолютнойпогрешности

измерений, В измерений, В

от 10 до 44 Гцот 45 до 66 Гцот 67 до 1000 Гц

30,00от 3,00 до 29,99

±(0,015∙Uизм.+5±(0,01∙Uизм.+3 ±(0,015∙Uизм.+5

600от 60 до 600

е.м.р.)е.м.р.)е.м.р.)

Примечания

Uизм. - измеренное значение напряжения;

е.м.р. - единица младшего разряда

Таблица 37 - Метрологические характеристики клещей 3284 в режиме измерений силы

постоянного тока

ПределыДиапазон измерений, АПределыдопускаемой абсолютной

измерений, А погрешностиизмерений, А

20,00от 1,00 до 20,00

200,0от 10,0 до 200,0

±(0,013∙Iизм.

+

3 е.

м

.р.)

Примечания

Iизм. - измеренное значение силы тока;

е.м.р. - единица младшего разряда

Лист № 19

Всего листов 27

от 10,0 до 99,9

е.м.р.)

Таблица 38 - Метрологические характеристики клещей 3284 в режиме измерений силы

переменного тока

ПределыДиапазонПределыдопускаемой абсолютнойпогрешности измерений, А

измерений, А измерений, А

от 10 до 44 Гцот 45 до 66 Гцот 67 до 100 Гц

20,00от 1,00 до 20,00

±(0,02∙Iизм.+5±(0,013∙Iизм.+3

±(0,02∙Iизм.

+

5

200,0

от 100,0 до 200,0

е

.

м

.р.)

е

.

м

.р.)

-

Примечания

Iизм. - измеренное значение силы тока;

е.м.р. - единица младшего разряда

±(0,013∙Uизм.+2)

Таблица 39 - Метрологические характеристики клещей 3284 в режиме преобразования силы

постоянного тока (режим «MON»)

ПределыДиапазонКоэффициентПределыдопускаемой

преобразования, преобразования, А преобразования абсолютной погрешности

Апреобразования, В

20,00 от 1,00 до 20,00 1 В/20 А

1)

200,0от 10,0 до 200,01 В/200 А

1)

Примечания

1)

- выходной сигнал: напряжение постоянного тока;

Uизм. - измеренное значение напряжения;

е.м.р. - единица младшего разряда

-

Таблица 40 - Метрологические характеристики клещей 3284 в режиме преобразования силы

переменного тока (режим «MON»)

ПределыДиапазонКоэффициентПределыдопускаемой абсолютной

преобразования, преобразования, преобразования погрешностипреобразования, В

ААот 10 до 44от 45 до 66от 67 до 100

Гц Гц Гц

20,00от 1,00 до 20,001 В/20 А

1)

±(0,02∙Uизм.

от 10,0 до 99,9±(0,02∙Uизм. ±(0,013∙Uизм.+5)

200,0от 100,0 до 1 В/200 А

1)

+5)+5)

200,0

Примечания

1)

- выходной сигнал: напряжение переменного тока;

Uизм. - измеренное значение напряжения;

е.м.р. - единица младшего разряда

-

Таблица 41 - Метрологические характеристики клещей 3284 в режиме преобразования силы

переменного тока (режим «REC»)

ПределыДиапазонКоэффициентПределыдопускаемой абсолютной

преобразования, преобразования, преобразования погрешностипреобразования, В

ААот 10 до 44от 45 до 66от 67 до 100

Гц Гц Гц

20,00от 1,00 до 20,001 В/20 А

1)

±(0,02∙Uизм.+

от 10,0 до 99,9±(0,02∙Uизм. ±(0,013∙Uизм.10)

200,0

от 100,0 до

1 В/200 А

1)

+10)+10)

200,0

Примечания

1)

- выходной сигнал: напряжение постоянного тока;

Uизм. - измеренное значение напряжения;

е.м.р. - единица младшего разряда

Лист № 20

Всего листов 27

Таблица 42 - Метрологические характеристики клещей 3284, 3285 в режиме преобразования

частоты (режим «REC»)

ПределыДиапазонКоэффициентПределыдопускаемой

преобразования, преобразования, Гц преобразования абсолютной погрешности

Гцпреобразования, В

100,0от 10,0 до 99,91 В/100 Гц

1)

±(0,013∙Uизм.+3)

1000от 100 до 10001 В/1000 Гц

1)

±(0,02∙Uизм.+3)

Примечания

1)

- выходной сигнал: напряжение постоянного тока;

Uизм. - измеренное значение напряжения;

е.м.р. - единица младшего разряда

Таблица 43 - Метрологические характеристики клещей 3284, 3285 в режиме измерений частоты

ПределыДиапазон измерений,Пределыдопускаемой абсолютной

измерений, ГцГцпогрешностиизмерений, Гц

100,0 от 10,0 до 99,9 ±(0,003∙Fизм.+1 е.м.р.)

1000от 100 до 1000±(0,01∙Fизм.+1 е.м.р.)

Примечания

Fизм. - измеренное значение частоты;

е.м.р. - единица младшего разряда

2000от 100 до 2000

Таблица 44 - Метрологические характеристики клещей 3285 в режиме измерений силы

постоянного тока

ПределыДиапазон измерений, АПределыдопускаемой абсолютной

измерений, А погрешностиизмерений, А

200,0от 10,0 до 200,0

±(0,013∙Iизм.

+

3 е.

м

.р.)

Примечания

Iизм. - измеренное значение силы тока;

е.м.р. - единица младшего разряда

е.м.р.)

Таблица 45 - Метрологические характеристики клещей 3285 в режиме измерений силы

переменного тока

ПределыДиапазонПределыдопускаемой абсолютнойпогрешности измерений, А

измерений, А измерений, А от 10 до 44 Гцот 45 до 66 Гцот 67 до 100 Гц

200,0от 10,0 до 200,0±(0,02∙Iизм.+5±(0,013∙Iизм.+3±(0,02∙Iизм.+3

от 100 до 1799 е.м.р.) е.м.р.) е.м.р.)

2000

от 1800 до

2000-

±(0,023∙Iизм.+3

-

Примечания

Iизм. - измеренное значение силы тока;

е.м.р. - единица младшего разряда

±(0,013∙Uизм.+5)

Таблица 46 - Метрологические характеристики клещей 3285 в режиме преобразования силы

постоянного тока (режим «MON»)

ПределыДиапазонКоэффициентПределыдопускаемой

преобразования, преобразования, А преобразования абсолютной погрешности

Апреобразования, В

200,0от 10,0 до 200,01 В/200 А

1)

2000 от 100 до 2000 1 В/2000 А

1)

Примечания

1)

- выходной сигнал: напряжение постоянного тока;

Uизм. - измеренное значение напряжения;

е.м.р. - единица младшего разряда

Лист № 21

Всего листов 27

+5)

Таблица 47 - Метрологические характеристики клещей 3285 в режиме преобразования силы

переменного тока (режим «MON»)

ПределыДиапазонКоэффициентПределыдопускаемой абсолютной

преобразования, преобразования, преобразования погрешностипреобразования, В

ААот 10 до 44от 45 до 66от 67 до 100

ГцГцГц

200,0от 10,0 до 200,01 В/200 А

1)

±(0,02∙Uизм.+ ±(0,013∙Uизм. ±(0,02∙Uизм.+

от 100 до 1799

5)+5)5)

2000

от 1800 до

200

1 В/2000 А

1)

-

±(0,023∙Uизм.

-

Примечания

1)

- выходной сигнал: напряжение переменного тока;

Uизм. - измеренное значение напряжения;

е.м.р. - единица младшего разряда

+10)

Таблица 48 - Метрологические характеристики клещей 3285 в режиме преобразования силы

переменного тока (режим «REC»)

ПределыДиапазонКоэффициентПределыдопускаемой абсолютной

преобразования, преобразования, преобразования погрешностипреобразования, В

ААот 10 до 44от 45 до 66от 67 до 100

ГцГцГц

200,0от 10,0 до 200,01 В/200 А

1)

±(0,02∙Uизм.+ ±(0,013∙Uизм. ±(0,013∙Uизм.

от 100 до 179910)+10)+10)

2000

от 1800 до 2000

1

В

/2000 А

1)

-

±(0,023

∙

Uизм.

-

Примечания

1)

- выходной сигнал: напряжение постоянного тока;

Uизм. - измеренное значение напряжения;

е.м.р. - единица младшего разряда

Таблица 49 - Метрологические характеристики клещей 3287, 3288, 3288-20 в режиме измерений

напряжения постоянного тока

ПределыДиапазон измеренийПределыдопускаемой абсолютной

измерений погрешностиизмерений, мВ, В

420,0 мВ от 40,0 до 419,9 мВ

4,200 В от 0,400 до 4,199 В

42,00 Вот 4,00 до 41,99 В±(0,013∙Uизм.+4 е.м.р.)

420,0 Вот 40,0 до 419,9 В

600 Вот 400 до 600 В

Примечания

Uизм. - измеренное значение напряжения;

е.м.р. - единица младшего разряда

Таблица 50 - Метрологические характеристики клещей 3287, 3288, 3288-20 в режиме измерений

напряжения переменного тока

ПределыДиапазон измерений, ВПределыдопускаемой абсолютной

измерений, В погрешностиизмерений, В

от 30 до 500 Гц

4,200от 0,400 до 4,199

42,00от 4,00 до 41,99

420,0от 40,0 до 419,9

±(0,023∙Uизм.+8 е.м.р.)

600 от 400 до 600

Примечания

Uизм. - измеренное значение напряжения;

е.м.р. - единица младшего разряда

Лист № 22

Всего листов 27

Таблица 51 - Метрологические характеристики клещей 3287 в режиме измерений силы

постоянного тока

ПределыДиапазон измерений, АПределыдопускаемой абсолютной

измерений, А погрешностиизмерений, А

10,00от 1,00 до 9,99

100,0от 10,0 до 100,0

±(0,015∙Iизм.

+

5 е.

м

.р.)

Примечания

Iизм. - измеренное значение силы тока;

е.м.р. - единица младшего разряда

1000от 100 до 1000

Таблица 52 - Метрологические характеристики клещей 3288, 3288-20 в режиме измерений силы

постоянного тока

ПределыДиапазон измерений, АПределыдопускаемой абсолютной

измерений, А погрешностиизмерений, А

100,0от 10,00 до 99,9

±(0,015∙Iизм.+5 е.м.р.)

Примечания

Iизм. - измеренное значение силы тока;

е.м.р. - единица младшего разряда

от 45 до 66 Гц

Таблица 53 - Метрологические характеристики клещей 3287 в режиме измерений силы

переменного тока

ПределыДиапазон измерений, АПределыдопускаемой абсолютнойпогрешности

измерений, А измерений, А

от 10 до 19 Гц от 20 до 44 Гц

от 67 до 100 Гц

10,00от 1,00 до 9,99±(0,05∙Iизм.+5±(0,02∙Iизм.+5±(0,015∙Iизм.+5

100,0 от 10,0 до 100,0 е.м.р.) е.м.р.) е.м.р.)

Примечания

Iизм. - измеренное значение силы тока;

е.м.р. - единица младшего разряда

Таблица 54 - Метрологические характеристики клещей 3288, 3288-20 в режиме измерений силы

переменного тока

ПределыДиапазон измерений, АПределыдопускаемой абсолютнойпогрешности

измерений, А измерений, А

от 10 до 44 Гцот 45 до 66 Гцот 67 до 100 Гц

100,0от 10,00 до 99,9±(0,02∙Iизм.+5 ±(0,015∙Iизм.+5 ±(0,02∙Iизм.+5

1000 от 100 до 1000 е.м.р.) е.м.р.) е.м.р.)

Примечания

Iизм. - измеренное значение силы тока;

е.м.р. - единица младшего разряда

±(0,02∙Rизм.+4 е.м.р.)

Таблица 55 - Метрологические характеристики клещей 3287, 3288, 3288-20 в режиме измерений

сопротивления постоянному току

ПределыДиапазон измеренийПределыдопускаемой абсолютной

измерений погрешностиизмерений, Ом, кОм, МОм

420,0 Омот 40,0 до 419,9 Ом

4,200 кОм от 0,400 до 4,199 кОм

42,00 кОм от 4,00 до 41,99 кОм

420,0 кОм от 40,0 до 419,9 кОм

4,200 МОмот 0,400 до 4,199 МОм±(0,05∙Rизм.+4 е.м.р.)

42,00 МОм от 4,00 до 41,99 МОм ±(0,1∙Rизм.+4 е.м.р.)

Примечания

Rизм. - измеренное значение сопротивления постоянному току

е.м.р. - единица младшего разряда

Лист № 23

Всего листов 27

Таблица 56 - Метрологические характеристики клещей 3291-50 в режиме измерений силы

переменного тока

ПределыДиапазон измерений, АПределыдопускаемой абсолютнойпогрешности

измерений, А измерений, А

от 45 до 66 Гцот 67 до 100 Гц

60,00от 2,00 до 60,00

600,0от 54,0 до 600,0±(0,015∙Iизм.+5 е.м.р.)

1)

±(0,03∙Iизм.+5 е.м.р.)

1000 от 540 до 1000

Примечания

Iизм. - измеренное значение силы тока;

е.м.р. - единица младшего разряда;

1)

- фильтр выключен. При включенном фильтре погрешность ±(0,015∙Iизм.+5 е.м.р.) в

диапазоне частот от 50 до 60 Гц

60,00 Аот 5,40 до 60,00 А

Таблица 57 - Метрологические характеристики клещей 3293-50 в режиме измерений силы

переменного тока

ПределыДиапазон измеренийПределыдопускаемой абсолютнойпогрешности

измерений измерений, мА, А

от 45 до 66 Гцот 67 до 100 Гц

30,00 мАот 1,00 до 30,00 мА

300,0 мАот 27,0 до 300,0 мА

6,000 Аот 0,270 до 6,000 А

±(0,015∙Iизм.+5 е.м.р.)

1)

±(0,03∙Iизм.+5 е.м.р.)

600,0 А от 54,0 до 600,0 А

1000 А от 540 до 1000 А

Примечания

Iизм. - измеренное значение силы тока;

е.м.р. - единица младшего разряда;

1)

- фильтр выключен. При включенном фильтре погрешность ±(0,015∙Iизм.+5 е.м.р.) в

диапазоне частот от 50 до 60 Гц

63

коэффициент

Таблица 58 - Основные технические характеристики

НаименованиеЗначение для модификаций

характеристики

CM3286; CM3286-01CM4371, CM 4372CM4373, CM4374

Напряжение питания

постоянного тока, В

Те

м

пер

а

турный

0,1∙Погрешность измерений/°С

Габаритные размеры, мм

Диаметр захвата, мм463355

(длина×ширина

×

вы

с

ота)

,

241×82×37 215×65×35 250×65×35

Масса, кг 0,45 0,34 0,53

Нормальные условия

измерений:

- температура

окружающего воздуха, °Сот 18 до 28

- относительная

влажность, %до 80

Лист № 24

Всего листов 27

от -25 до +65

Значение для модификаций

CM3286; CM3286-01CM4371, CM 4372CM4373, CM4374

Продолжение таблицы 58

Наименование

характеристики

Рабочие условия

измерений:

- температура

окружающего воздуха, °С

- относительная

влажность, %

до 80

39

коэффициент

Таблица 59 - Основные технические характеристики

НаименованиеЗначение для модификаций

характеристики CM7290, CM7291 3280-10F; 3280-20F3281

Напряжение питания

постоянного тока, В

Те

м

пер

а

турный

0,1∙Погрешность измерений/°С

1)

0,05∙Погр

е

шность

измерений/°С

Габаритные размеры, мм

Диаметр захвата, мм-3333

(длина×ширина

×

вы

с

ота)

,

163×52×37

2)

175×57×16 217×62×39

Масса, кг 0,22

2)

0,1 0,35

Нормальные условия

измерений:

- температура

окружающего воздуха, °Сот 18 до 28

- относительная

влажность, %до 80

Рабочие условия

измерений:

- температура

окружающего воздуха, °Сот -25 до +65от 0 до +40

- относительная

влажность, %до 80до 80

Примечания

1)

- при использовании датчиков тока CT7044, CT7045, CT7046 температурный коэффициент

составляет 0,05∙Погрешность измерений/°С;

2)

- габаритные размеры и масса указаны для внешнего дисплея

9

Таблица 60 - Основные технические характеристики

НаименованиеЗначение для модификаций

характеристики

3282 32833284

Напряжение питания

постоянного тока, В

Те

м

пер

а

турный

0,05∙Погрешность измерений/°С

0,1∙Погр

е

шность

коэффициентизмерений/°С

231×62×39

Диаметр захвата, мм464033

Габаритные размеры, мм, 225×62×39 230×62×39

(длина×ширина×высота)

Масса, кг0,40,40,46

Лист № 25

Всего листов 27

от 18 до 28

от 0 до +40

Значение для модификаций

328232833284

до 80

Продолжение таблицы 60

Наименование

характеристики

Нормальные условия

измерений:

- температура

окружающего воздуха, °С

- относительная

влажность, %

Рабочие условия

измерений:

- температура

окружающего воздуха, °С

- относительная

влажность, %

до 80

93

260×62×39180×57×16

Таблица 61 - Основные технические характеристики

НаименованиеЗначение для модификаций

характеристики328532873288; 3288-20

Напряжение питания

постоянного тока, В

Температурный0,1∙Погрешность измерений/°С

коэффициент

Диаметр захвата, мм5535

Габаритные размеры, мм,

(длина×ширина×высота)

Масса, кг0,540,170,15

Нормальные условия

измерений:

- температура

окружающего воздуха, °Сот 18 до 28

- относительная

влажность, %до 80

Рабочие условия

измерений:

- температура

окружающего воздуха, °Сот 0 до +40

- относительная

влажность, %до 80

3

Таблица 62 - Основные технические характеристики

Наименование характеристики Значение для модификаций

3291-503293-50

Напряжение питания

постоянного тока, В

Температурный коэффициент0,05∙Погрешность измерений/°С

Диаметр захвата, мм 30

Габаритные размеры, мм,136×50×26130×50×26

(длина×ширина×высота)

Масса, кг0,1150,135

Лист № 26

Всего листов 27

Продолжение таблицы 62

Наименование характеристики

Значение для модификаций

3291-50 3293-50

от 18 до 28

до 80

Нормальные условия

измерений:

- температура окружающего

воздуха, °С

- относительная влажность, %

Рабочие условия измерений:

- температура окружающего

воздуха, °С

- относительная влажность, %

от 0 до +40

до 80

Знак утверждения типа

наносится на лицевую панель приборов способом трафаретной печати и на титульный лист

руководства по эксплуатации типографским способом.

Комплектность средства измерений

-

1 шт.

Обозначение

Количество

-

1 к-т

1 шт.

1)

1 шт.

1)

1 шт.

1 экз.

Таблица 63 - Комплектность средства измерений

Наименование

Клещи электроизмерительные HIOKI серий CM, 3000

(модификация по заказу)

Измерительные кабели

Кабель для аналогового выхода

Адаптер сетевого питания

Кейс

Ремешок

Руководство по эксплуатации

Методика поверки

Примечание -

1)

- опционально

Поверка

осуществляется по документу МП 69068-17 «Клещи электроизмерительные HIOKI серий CM,

3000. Методика поверки», утвержденному ООО «ИЦРМ» 26.06.2017 г.

Основные средства поверки: калибратор универсальный Fluke 9100 (рег № 25985-09);

трансформатор тока измерительный лабораторный ТТИ-5000.5 (рег. № 27007-04); амперметр

Д5017 (рег. № 5924-77); мультиметр 34401A (рег. № 54848-13).

Допускается применение аналогичных средств поверки, обеспечивающих определение

метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки в виде наклейки наносится на боковую поверхность корпуса прибора.

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе.

Нормативные документы, устанавливающие требования к клещам электроизмерительным

HIOKI серий CM, 3000

ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока,

сопротивления. Общие технические требования и методы испытаний

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие

технические условия

Лист № 27

Всего листов 27

ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений

постоянного электрического напряжения и электродвижущей силы

ГОСТ Р 8.648-2008 ГСИ. Государственная поверочная схема для средств измерений

переменного электрического напряжения до 1000 В в диапазоне частот от 1∙10

-2

до 2∙10

9

Гц

ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная

схема для средств измерений силы постоянного электрического тока в диапазоне от 1∙10

-16

до 30 А

ГОСТ Р 8.767-2011 ГСИ. Государственная поверочная схема для средств измерений

силы переменного электрического тока от 1∙10

-8

до 100 А в диапазоне частот от 1∙10

-1

до 1∙10

6

Гц

Приказ Федерального агентства по техническому регулированию и метрологии от

15 февраля 2016 г. № 146 «Об утверждении Государственной поверочной схемы для средств

измерений электрического сопротивления»

ГОСТ 8.371-80 ГСИ. Государственный первичный эталон и общесоюзная поверочная

схема для средств измерений электрической емкости

Изготовитель

Фирма «HIOKI E.E. Corporation», Япония

Адрес: 81 Koizumi, Ueda, Nagano, 386-1192, Japan

Телефон (факс): +81-268-28-0562 (+81-268-28-0568)

Web-сайт:

http://www.hioki.co.jp

Заявитель

Акционерное общество «ТЕККНОУ», (АО «ТЕККНОУ»)

Адрес: 199155, г. Санкт-Петербург, ВО, ул. Уральская д. 17, корп.3, литер Е, пом.24-Н,

офис 4

Телефон (факс): +7(812) 324-56-27 (+7(812) 324-56-29)

Web-сайт:

http://www.tek-know.ru

Испытательный центр

Общество с ограниченной ответственностью «Испытательный центр разработок в области

метрологии»

Адрес: 142704, Московская область, Ленинский район, г. Видное, Промзона тер., корпус 526

Телефон: +7 (495) 278-02-48

E-mail:

info@ic-rm.ru

Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений

в целях утверждения типа № RA.RU.311390 от 18.11.2015 г.

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологииС.С. Голубев

М.п.« ___ » _______________ 2017 г.

Готовы поверить данное средство измерений.

Поверка средств измерений.

ООО СУПРР 8(812)209-15-19, info@saprd.ru

ГРСИ	Наименование СИ	Тип СИ	Производитель	МПИ	Ссылка
9183-83	Клещи цифровые электроизмерительные переменного тока	Щ4550	Нет данных	Нет данных	Перейти
43572-10	Клещи токоизмерительные	CL, мод. CL155, CL235	Фирма "Yokogawa Test & Measurement Corporation", Япония; завод-изготовитель "Kyoritsu Electrical Instruments Works, Ltd.", Япония	1 год	Перейти
10307-00	Приборы электроизмерительные многофункциональные	43109	ОАО "Электроизмеритель", Украина, г.Житомир	2 года	Перейти
18490-99	Клещи электроизмерительные многофункциональные	43111	ОАО "Электроизмеритель", Украина, г.Житомир	2 года	Перейти
52396-13	Клещи для измерения параметров качества электроэнергии	Fluke 345	Фирма "Fluke Corporation", США	1 год	Перейти

Заказать поверкуКлещи электроизмерительные HIOKI серий CM, 3000ГРСИ 69068-17

Заказать поверку
Клещи электроизмерительные HIOKI серий CM, 3000
ГРСИ 69068-17
