Номер госреестра:
69042-17
Наименование СИ:
Весы платформенные
Обозначение типа:
ВЭМР-50
Производитель:
ПАО "Новолипецкий металлургический комбинат" (НЛМК), г.Липецк
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 2 шт. с зав.№ №№ 77с-3830-1, 77с-3830-2
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 67670
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Весы платформенные ВЭМР-50
Назначение средства измерений
Весы платформенные ВЭМР-50 (далее - весы), зав. №№ 77с-3830-1, 77с-3830-2,
предназначены для статического измерения массы рулонов металла на предприятии
ПАО «НЛМК», г. Липецк.
Описание средства измерений
Принцип действия весов основан на преобразовании деформации упругих элементов
весоизмерительного тензорезисторного датчика (далее - датчик), возникающей под действием
силы тяжести взвешиваемого груза, в аналоговый электрический сигнал. Аналоговые
электрические сигналы с датчика по линиям связи поступают в устройство обработки
аналоговых данных, в котором они преобразуются в цифровой код, и измеренное значение
массы груза индицируется на цифровом дисплее терминала SIMATIC.
Весы состоят из грузоприемного устройства (далее - ГПУ), весоизмерительного
датчика, устройства обработки аналоговых данных и терминала.
ГПУ представляет собой рычажную платформу, встроенную в рольганг. Рулоны
металла транспортируются по рольгангу, в зоне измерения производится остановка, под
действием гидравлического привода поднимается весоизмерительная платформа, которая
методом рычага оказывает давление на датчик весоизмерительный тензорезисторный S-type
семейства STC-500 (госреестр № 58368-14).
Устройство обработки аналоговых данных представлено модулем многофункциональным
SIWAREX FTA (госреестр № 50385-12).
Общий вид весов представлен на рисунке 1, общий вид модуля SIWAREX FTA -
на рисунке 2, общий вид терминала - на рисунке 3.

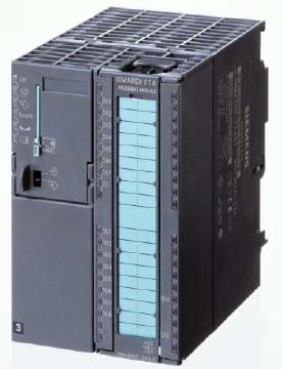

Рисунок 2 - Общий вид
модуля SIWAREX FTA
Рисунок 1 - Общий вид весов
Лист № 2
Всего листов 4
Пломбирование весов не предусмотрено.
Программное обеспечение
Программное обеспечение (далее - ПО) весов состоит из двух частей:
- ПО модуля многофункционального SIWAREX FTA (далее - модуль) является встроенным,
загружается фирмой-изготовителем и не может быть модифицировано или несанкционировано
загружено через какой-либо интерфейс без нарушения внешних и внутренних пломб;
- ПО терминала SIMATIC является встроенным, загружается фирмой-изготовителем
и не может быть модифицировано или несанкционировано загружено через какой-либо
интерфейс без нарушения внешних и внутренних пломб.
Идентификация и защита метрологически значимой части ПО весов обеспечивается
отображением в диалоговом окне при включении терминала идентификационного наименования
ПО и номера версии. Имеется возможность передачи данных на сервер по интерфейсу R232.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
е
Таблица 1 - Идентификационные признаки (данные) ПО
Идентификационные данные (признаки)
для модуля
Значени
для терминала
Идентификационное наименование ПО
SIWATOOL FTASIMATIC WinCC
Runtime
Номер версии (идентификационный номер ПО)V 5.3.6V 7.2
Цифровой идентификатор ПО отсутствует отсутствует
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики весов
Наименование характеристики
Класс точности по ГОСТ OIML R76-1-2011
Максимальная нагрузка Max, кг
Минимальная нагрузка Min, кг
Значение
III
30 000
2 000

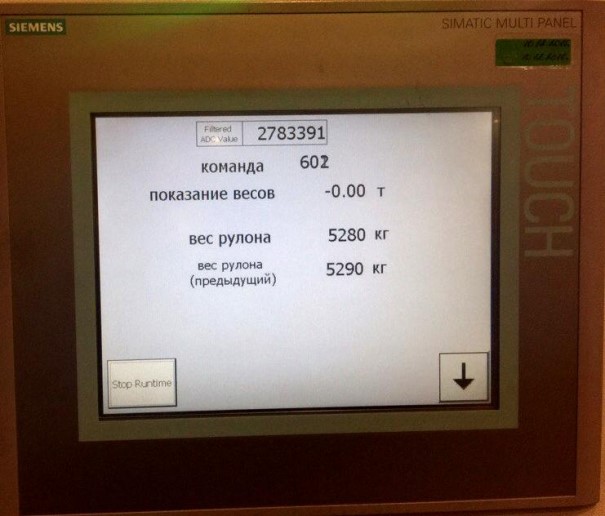

Рисунок 3 - Общий вид терминала
Лист № 3
Всего листов 4
Наименование характеристикиЗначение
Действительная цена деления, кг 20
Поверочный интервал, кг 20
Число поверочных интервалов 1500
Пределы допускаемой абсолютной погрешности при первичной
поверке, кг, в интервале:
от 2 000 до 10 000 кг включ. ±10*
св.10 000 до 30 000 кг включ. ±20*
Диапазон выборки массы тары (Т-), % от Maxот 0 до 20
* Пределы допускаемой абсолютной погрешности при периодической поверке равны
удвоенномузначению пределов допускаемой абсолютной погрешности при первичной поверке.
Значение
1500
1620
1000
2200
от +10 до +30
85, без конденсации влаги
Таблица 3 - Основные технические характеристики весов
Наименование характеристики
Габаритные размеры грузоприемной платформы, мм, не более
- высота
- ширина
- длина
Масса грузоприемной платформы, кг, не более
Климатические условия применения:
- диапазон температуры, °С
- относительная влажность, %, не более
Параметры электрического питания:
- напряжение переменного тока, В
- частота переменного тока, Гц
Потребляемая мощность, В∙А, не более
Средний срок службы, лет
от 187 до 242
от 49 до 51
100
8
Знак утверждения типа
наносится на титульный лист паспорта весов типографским способом.
Комплектность средства измерений
Обозначение
Количество
STC-500
SIWAREX FTA
1 шт.
1 шт.
1 шт.
1 шт.
Таблица 4 - Комплектность весов
Наименование
Весы в сборе:
- грузоприемное устройство
- датчик весоизмерительный
- модуль многофункциональный
- терминал
Комплект эксплуатационных документов:
- Паспорт
- Руководство по эксплуатации
28-013-008 ПС
28-013-009 ПС
28-013-008 РЭ
28-013-009 РЭ
SIWAREX FTA. Руководство по приборам
1 экз.
1 экз.
1 экз.
1 экз.
1 экз.
Поверка
осуществляется по документу ГОСТ OIML R 76-1-2011 «ГСИ. Весы неавтоматического
действия. Часть 1. Метрологические и технические требования. Испытания» приложение ДА
«Методика поверки весов».
Лист № 4
Всего листов 4
Основные средства поверки:
- рабочий эталон 4 разряда по ГОСТ 8.021-2015 - гири 4 разряда в диапазоне значений
от 2 000 до 30 000 кг.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к весам платформенным ВЭМР-50
ГОСТ 8.021-2015 «ГСИ. Государственная поверочная схема для средств измерений
массы».
ГОСТ OIML R 76-1-2011 «ГСИ. Весы неавтоматического действия. Часть 1.
Метрологические и технические требования. Испытания».
Изготовитель
ПАО «Новолипецкий металлургический комбинат» (ПАО «НЛМК»)
ИНН 4823006703
Адрес: 398040, г. Липецк, пл. Металлургов, д.2
Тел. (3439) 39-53-00; факс (3439) 39-55-12
Web-сайт: nlmk.com.ru
E-mail:
Испытательный центр
ФГУП «Уральский научно-исследовательский институт метрологии» («ФГУП «УНИИМ»)
Адрес: 620075, г. Екатеринбург, ул. Красноармейская, 4
Тел.: (343) 350-26-18; факс: (343) 350-20-39
Е-mail:
Аттестат аккредитации ФГУП «УНИИМ» по проведению испытаний средств измерений
в целях утверждения типа № RA.RU.311373 от 10.11.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
