Номер госреестра:
69032-17
Наименование СИ:
Установка поверочная
Обозначение типа:
СПУ-6
Производитель:
ООО НПО "Турбулентность-Дон", с.Чалтырь
Межповерочный интервал:
2 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ 001
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 67660
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Установка поверочная СПУ-6
Назначение средства измерений
Установка поверочная СПУ-6 (далее - установка), зав. № 001, предназначена для
воспроизведения объемного расхода и объема газа.
Описание средства измерений
В качестве эталонных преобразователей расхода в установке применяются эталонные
критические сопла, работающие в критическом режиме - скорость потока в горловине сопла
равна критической, а ниже горловины может превосходить ее. Постоянство расхода через
поверяемое средство измерения и эталонное сопло обеспечивается тем, что его величина
определяется давлением и температурой атмосферного воздуха, забираемого из помещения,
в котором эксплуатируется установка, и не зависит от давления вниз по потоку. Результат
измерений расхода (объема) с помощью установки принимают в качестве действительного
значения.
Создание требуемого значения расхода воздуха осуществляется включением в работу
определенного эталонного сопла с известным расходом. Значения градуировочных коэффициентов
сопел определяются экспериментально по результатам калибровки на государственном
первичном эталоне единиц объемного и массового расходов газа ГЭТ 118-2013.
Установка применяется для поверки и калибровки средств измерений объемного расхода
и объема газа различных типов в диапазоне воспроизводимых расходов установки.
Принцип действия установки при осуществлении поверки основан на сравнении
эталонных объема и объемного расхода газа, прошедших через установку, с показаниями
поверяемых средств измерений, включенных последовательно в измерительную магистраль.
В качестве рабочей (поверочной) среды используется воздух, забираемый из помещения,
где проходит поверка.
Установка стационарного типа и состоит из следующих частей:
- измерительной линии в комплекте с набором сменных измерительных участков,
предназначенных для установки поверяемых (калибруемых) средств измерений, прямых
участков трубопроводов, заглушки, подъемным столом;
- комплекта критических сопел;
- модуля давления эталонного Метран-518 (регистрационный № 39152-08);
- датчика давления Метран-150 (регистрационный № 32854-09);
- измерителя влажности и температуры ИВТМ-7 (регистрационный № 15500-12);
- секундомера механического СОСпр (регистрационный № 11519-11);
- манометра цифрового ДМ5002 (регистрационный № 26407-08);
- счетчика импульсного микропроцессорного СИ8 (регистрационный № 28696-05);
- блока компрессов;
- пульта управления, измерений и регистрации параметров.
Испытательный участок выполнен конструктивно в виде измерительной трубы, имеющей
два входных патрубка Ду=200 мм, которые могут быть заглушены или к которым подсоединяют
поверяемые счетчики.
Поток воздуха через поверяемый счетчик и проточные каналы установки создается при
помощи блока компрессоров.
Испытательная магистраль имеет прямолинейные сменные участки трубопроводов
диаметром от 10 до 200 мм.
Лист № 2
Всего листов 4

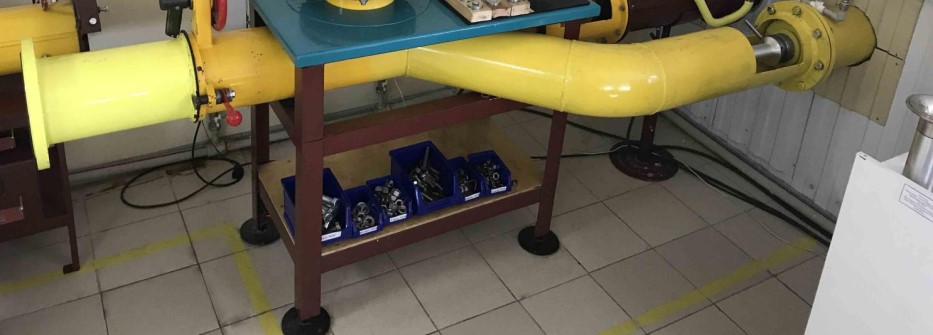

Рисунок 1 - Общий вид установки поверочной СПУ-6
Пломбирование установки не предусмотрено.
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Значение
от 0,01 до 2400
Таблица 1 - Метрологические характеристики
Наименование характеристики
Диапазон воспроизведения объемного расхода, м
3
/ч
Пределы допускаемой относительной погрешности при
воспроизведении объемного расхода и объема, %
Рабочая (поверочная) среда
Диапазон температуры рабочей (поверочной) среды, °С
±0,2
воздух
от +15 до +25
1
Таблица 2 - Основные технические характеристики
Наименование характеристики
Условный диаметр поверяемых приборов, мм
Значение
10, 15, 20, 25, 32, 40, 50, 60, 80,
100, 125, 150, 200
Количество одновременно поверяемых средств
измерений, шт.
Лист № 3
Всего листов 4
- контрольно-измерительных приборов
Значение
Наименование характеристики
Напряжение питающей сети переменного тока, В
- блока компрессоров
+
38
380
-
57
+
22
220
-
33
50±1
68
от +15 до +25
от 30 до 80
от 84 до 106,7
1730
368
Частота напряжения питания, Гц
Потребляемая мощность, кВт, не более
Условия эксплуатации:
-температура окружающего воздуха, °С
-относительная влажность воздуха, %
-атмосферное давление, кПа
Масса, кг, не более
- с компрессорами
- без компрессоров
Габаритные размеры, см
Длина
Ширина
Высота
Средняя наработка на отказ, ч, не менее
Средний срок службы, лет, не менее
235
130
107
25000
10
Знак утверждения типа
наносится в нижней части титульного листа паспорта и руководства по эксплуатации
типографским способом.
Комплектность средства измерений
1 экз.
МП 0610-13-2017
1 экз.
Количество
1 шт.
Обозначение
СПУ-6
СПУ6.00.00.000 РЭ
СПУ6.00.00.000 ПС
1 экз.
Таблица 3 - Комплектность средства измерения
Наименование
Установка поверочная СПУ-6
Установка поверочная СПУ-6.
Руководство по эксплуатации.
Установка поверочная СПУ-6. Паспорт.
Инструкция. ГСОЕИ. Установка поверочная
СПУ-6. Методика поверки.
Поверка
осуществляется по документу МП 0610-13-2017 «Инструкция. ГСИ. Установка поверочная
СПУ-6. Методика поверки», утвержденному ФГУП «ВНИИР» 28 июня 2017 г.
Основные средства поверки:
- государственный первичный эталон единиц объемного и массового расходов газа
ГЭТ 118-2013 по ГОСТ Р 8.618-2014, диапазон воспроизведения единиц объемного расхода газа
от 0,003 до 16000 м
3
/ч, СКО 3,5·10
-4
÷5·10
-4
, НСП 4·10
-4
.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке установки.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Лист № 4
Всего листов 4
установке
измерений
Нормативные и технические документы, устанавливающие требования к
поверочной СПУ-6
ГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств
объемного и массового расходов газа
Техническая документация изготовителя
Изготовитель
Общество с ограниченной ответственностью НПО «Турбулентность-ДОН»
(ООО НПО «Турбулентность-ДОН»)
ИНН 6141021685
Адрес: 346800, Ростовская область, Мясниковский район, с. Чалтырь, 1 км шоссе Ростов-
Новошахтинск, стр. № 6/8
Тел./факс: (863) 203-77-80, 203-77-81
Web-сайт:
Е-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт расходометрии» (ФГУП «ВНИИР»)
Адрес: Россия, Республика Татарстан, 420088, г. Казань, ул. 2-я Азинская, д. 7 «а»
Тел.:(843) 272-70-62, факс: (843) 272-00-32
Web-сайт:
Е-mail:
Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений
в целях утверждения типа № RA.RU.310592 от 24.02.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
