Усилители напряжения измерительные модульные PXI-3180, ГРСИ 68974-17
Номер госреестра:
68974-17
Наименование СИ:
Усилители напряжения измерительные модульные
Обозначение типа:
PXI-3180
Производитель:
Компания "Tabor Electronics Ltd.", Израиль
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
23.10.2022
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 67598
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Усилители напряжения измерительные модульные PXI-3180
Назначение средства измерений
Усилители напряжения измерительные модульные PXI-3180 (далее - усилители)
предназначены для измерения мгновенных значений напряжения в электрических цепях.
Описание средства измерений
Усилители выполнены по полупроводниковой схеме преобразования напряжения
с использованием повышающего конвертора в цепи питания схемы.
Вход и выход сигнала напряжения осуществляется на разъемы передней панели. Питание
усилителей осуществляется через контакты разъема задней панели.
Конструкция усилителей представляет собой модуль в виде платы, который устанавливается
в слот базового блока (шасси) PXI. На плате и панелях усилителя отсутствуют элементы

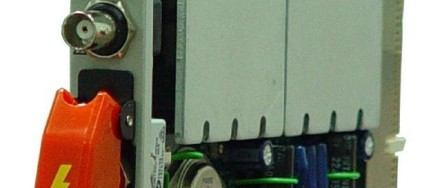

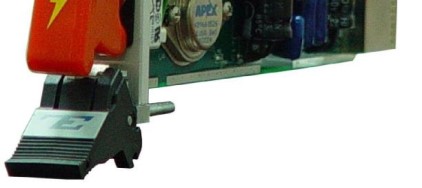

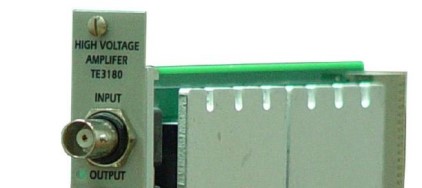

регулировки и подстройки, доступные пользователю. Общий вид усилителей показан на рисунке 1.
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
представлены в таблицах 1 и 2.
место нанесения знака утверждения типа и знака поверки
Рисунок 1 - Общий вид усилителей
Лист № 2
Всего листов 3
Значение
от 0 до 1,0
20
50
от 0 до 9
от 0 до 180
0,1
150
±2,5
25
1,0
0,3
Таблица 1 - Метрологические характеристики
Наименование характеристики
Диапазон частот, МГц
Номинальное значение коэффициента усиления напряжения
Входное сопротивление, Ом
Диапазон амплитуды входного напряжения (п-п), В
Диапазон амплитуды выходного напряжения (п-п), В
Выходное сопротивление, Ом, не более
Максимальная сила тока в нагрузке, мА
Пределы допускаемой относительной погрешности коэффициента усиления, %
Аддитивная погрешность амплитуды выходного напряжения, мВ
Верхняя частота полосы пропускания по уровню - 3 дБ, МГц
амплитуда выходного напряжения до 20 В
амплитуда выходного напряжения до 180 В (справочное значение)
Коэффициент гармоник выходного синусоидального сигнала, %
на частотах до 10 кГц
на частотах от 10 кГц и выше
Длительность фронта/среза сигнала прямоугольной формы, мкс
0,25
1,2
1,5
Таблица 2 - Основные технические характеристики
Тип входного и выходного разъема
Потребляемая мощность от шасси PXI, Вт, не более
Габаритные размеры, мм
BNC(f)
11
глубина толщина высота
216 20 130
500
Масса, г, не более
Рабочие условия применения
температура окружающего воздуха, °C
относительная влажность воздуха, %
Электромагнитная совместимость
Безопасность
от 20 до 30
от 20 до 80 (без конденсата)
по ГОСТ Р МЭК 61326-1-2014
по ГОСТ IEC 61010-1-2014
Знак утверждения типа
наносится на боковую панель корпуса усилителей в виде наклейки и на титульный лист
руководства по эксплуатации типографским способом.
Комплектность средства измерений
представлена в таблице 3.
Таблица 3 - Комплектность усилителей
Наименование и обозначениеКол-во
Усилитель напряжения измерительный модульный PXI-3180 1 шт.
Руководство пользователя 1 шт.
Методика поверки PXI-3180МП-2017 1 шт.
Поверка
осуществляется по документу PXI-3180МП-2017 «ГСИ. Усилители напряжения измерительные
модульные PXI-3180. Методика поверки», утвержденному ЗАО «АКТИ-Мастер» 08.09.2017 г.
Основные средства поверки:
- Осциллограф цифровой Tektronix DPO2002B, рег. № 52080-12;
- Мультиметр Agilent 3458A, рег. № 25900-03;
Лист № 3
Всего листов 3
- Генератор сигналов сложной формы со сверхнизким уровнем искажений SRS DS360,
рег. № 45344-10;
- Измеритель нелинейных искажений автоматический С6-11, рег. № 9081-83;
- Калибратор универсальный Fluke 9100 с опцией 250, рег. № 25985-09.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится боковую панель корпуса усилителей в виде наклейки (место
нанесения показано на рисунке 1) и/или на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к усилителям напряжения
измерительным модульным PXI-3180
ГОСТ Р 8.648-2015. ГСИ. Государственная поверочная схема для средств измерений
переменного электрического напряжения до 1000 В в диапазоне частот от 1∙10
-2
до 2∙10
9
Гц
ГОСТ Р 8.762-2011. ГСИ. Государственная поверочная схема для средств измерений
коэффициента гармоник
ГОСТ Р МЭК 61326-1-2014. Оборудование электрическое для измерения, управления
и лабораторного применения. Требования электромагнитной совместимости. Часть 1. Общие
требования
Изготовитель
Компания «Tabor Electronics Ltd. », Израиль
Адрес: 9 Hatasia St., Tel Hanan, Israel
Тел. (972) 4 8213393; Факс (972) 4 8213388
E-mail
Заявитель
Общество с ограниченной ответственностью «КОМПАНИЯ ГИПЕРКОМ»
(ООО «КОМПАНИЯ ГИПЕРКОМ»)
Адрес: 191014, РФ, г. Санкт-Петербург, Басков переулок, д. 10, литер А, пом. 16 Н
Тел. (812)612-26-33, Факс (812)677-42-10
E-mail
Испытательный центр
Закрытое акционерное общество «АКТИ-Мастер» (ЗАО «АКТИ-Мастер»)
Адрес: 127254, г. Москва, Огородный проезд, д. 5, стр. 5
Тел./факс: +7(495)926-71-85
E-mail
Аттестат аккредитации ЗАО «АКТИ-Мастер» по проведению испытаний средств
измерений в целях утверждения типа № RA.RU.311824 от 14.10.2016 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
