Твердомеры универсальные Duravision-20 G5, Duravision-200 G5, Duravision-250 G5, Duravision-30 G5, Duravision-300 G5, Duravision-350 G5, ГРСИ 68953-17
Номер госреестра:
68953-17
Наименование СИ:
Твердомеры универсальные
Обозначение типа:
Duravision-20 G5, Duravision-200 G5, Duravision-250 G5, Duravision-30 G5, Duravision-300 G5, Duravision-350 G5
Производитель:
Фирма "EMCO-TEST PrufmaSchinen GmbH", Австрия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
23.10.2022
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 67577
об утверждении типа средств измерений
Лист № 1
Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Твердомеры универсальные Duravision-20 G5, Duravision-200 G5, Duravision-250 G5,
Duravision-30 G5, Duravision-300 G5, Duravision-350 G5
Назначение средства измерений
Твердомеры универсальные Duravision-20 G5, Duravision-200 G5, Duravision-250 G5,
Duravision-30 G5, Duravision-300 G5, Duravision-350 G5 (далее - твердомеры) предназначены
для измерений твердости металлов и сплавов по шкалам Роквелла, Супер-Роквелла, Виккерса
и Бринелля в соответствии с ГОСТ 9013-59, ГОСТ 22975-78, ГОСТ Р ИСО 6507-1-2007,
ГОСТ 9012-59.
Описание средства измерений
Принцип действия твердомеров основан:
- для шкал Роквелла и Супер-Роквелла: на статическом вдавливании алмазного
конусного или шарикового наконечников с последующим измерением глубины внедрения
наконечника;
- для шкал Виккерса: на статическом вдавливании наконечника - алмазной пирамиды
Виккерса, с последующим измерением длин диагоналей восстановленного отпечатка;
- для шкал Бринелля: на статическом вдавливании твёрдосплавного шарикового
наконечника с последующим измерением диаметра окружности отпечатка.
Твердомеры представляют собой стационарные средства измерений, состоящие из
устройства приложения нагрузки и измерительного блока.
Модели твердомеров отличаются диапазоном прикладываемых нагрузок, исполнением
механизмов вертикального перемещения и перемещения /позиционирования в плоскости Х/Y
рабочего столика и управляющими компьютерными системами.
Твердомеры DuraVision 20, DuraVision 200, DuraVision 30, DuraVision 300 комплектуются
специализированным сенсорным дисплеем с встроенным процессором, который позволяет
вводить исходные параметры измерений, отображает результаты измерений и позволяет
архивировать и обрабатывать серии измерений. Твердомеры DuraVision 250, DuraVision 350
поставляются с вынесенным компьютером.
Твердомеры могут поставляться с автоматической револьверной головкой, которая
обеспечивает установку в рабочее положение объектива или наконечника. На автоматическую
револьверную головку могут одновременно устанавливаться до 6-ти наконечников или 6-ти
объективов.
Испытательная нагрузка устанавливается на всех моделях автоматически, значение
нагрузки задаётся с экрана сенсорного монитора или с компьютера.
Все модели твердомеров позволяют выполнять измерения по Виккерсу и Бринеллю
в полуавтоматическом и автоматическом режиме, что обеспечивается автофокусировкой
на поверхность измеряемого образца и программой обнаружения и измерения линейных
параметров отпечатка и вычислением соответствующей твёрдости.
Внешний вид твердомеров с указанием мест нанесения знака утверждения типа
и пломбирования приведён на рисунках 1 и 2.
Лист № 2
Всего листов 8
Duravision-20 G5, Duravision-200 G5Duravision-250 G5, Duravision-350 G5
Duravision-30 G5, Duravision-300 G5

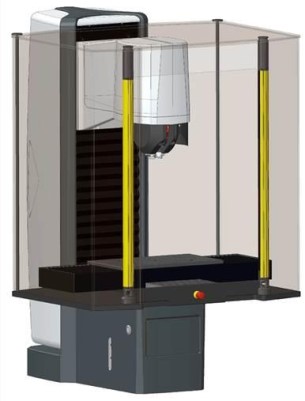

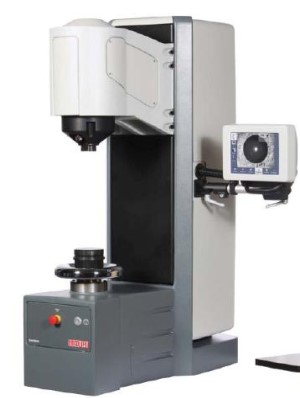

Рисунок 1 - Внешний вид твердомеров
Рисунок 2 - Задняя панель твердомеров
Программное обеспечение
Встроенное программное обеспечение твердомеров используется для управления их
работой, а также для визуального отображения, хранения и статистической обработки
результатов измерений.
Идентификационные данные (признаки) ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО (контрольная сумма
исполняемого кода)
Значение
ecos Work-flow_Compact
не ниже v 2,5
-
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню
«высокий» по Р 50.2.077-2014. Конструкция твердомеров исключает возможность несанкциони-
рованного влияния на ПО и измерительную информацию.
место расположения
пломбы изготовителя
место нанесения
знака утверждения
Лист № 3
Всего листов 8
Метрологические и технические характеристики
Испытательные нагрузки по шкалам Роквелла и Супер-Роквелла, а также пределы
допускаемой относительной погрешности нагрузок приведены в таблице 2.
Таблица 2 - Метрологические характеристики испытательных нагрузок по шкалам Роквелла
и Супер-Роквелла
Шкалы твердостиНагрузки, НПределы допускаемой относительной
погрешности, %
основнаяпредварительнаяпредварительнойосновных
нагрузки нагрузок
Шкала Роквелла
HRA588,4
HRB980,798,07±2,0±0,5
HRC1471
Шкала Супер-Роквелла
HR15N, HR15T147,1
HR30N, HR30T294,229,42±2,0±0,66
HR45N, HR45T441,3
ДиапазоныизмеренийтвердостипошкаламРоквеллаиСупер-Роквелла
и соответствующие им пределы допускаемой абсолютной погрешности твердомеров приведены
в таблице 3.
Таблица 3 - Метрологические характеристики твердомеров по шкалам Роквелла и Супер-Роквелла
Шкалы твердостиДиапазон измеренийПределы допускаемой абсолютной
твёрдостипогрешности твердомеров
Шкала Роквелла
HRA от 50 HRA до 93 HRA
±
1,2 HRA
HRB от 25 HRB до 80 HRB
±
3,0 HRB
от 80 HRB до 100 HRB
±
2,0 HRB
HRCот 20 HRC до 35 HRC
±
2,0 HRC
от 35 HRC до 55 HRC
±
1,5 HRC
от 55 HRC до 70 HRC
±
1,0 HRC
Шкала Супер-Роквелла
HR15N от 70 HR15N до 94 HR15N
±
1,0 HR15N
HR30N от 40 HR30N до 76 HR30N
±
2,0 HR30N
от 76 HR30N до 86 HR30N
±
1,0 HR30N
HR45N от 40 HR45N до 78 HR45N
±
2,0 HR45N
HR15Т от 67 HR15Т до 93 HR15Т
±
3,0 HR15N
HR30T от 45 HR30T до 70 HR30T
±
3,0 HR30T
от 70 HR30T до 82 HR30T
±
2,0 HR30T
HR45Tот 10 HR45T до 72 HR45T
±
3,0 HR45T
Испытательные нагрузки по шкалам Виккерса, а также пределы допустимого отклонения
нагрузок приведены в таблице 4.
Лист № 4
Всего листов 8
Таблица 4 - Метрологические характеристики испытательных нагрузок по шкалам Виккерса
Модель твердомера Испытательные нагрузки, Н Пределы допустимого
отклонения нагрузок, %
Duravision-20 G52,942; 0,490; 9,807; 19,61;
Duravision-200 G549,0; 98,07; 196,1; 294,02;
Duravision-250 G5490,34; 980,67
±
1,0
Duravision-30 G549,0; 98,07; 196,1; 294,02;
Duravision-300 G5490,34; 980,67
Duravision-350 G5
Диапазоны измерений твердости, HV:
- по шкале Виккерса HV0,3........................................................................от 50 до 1000;
- для шкал HV0,5 - HV100.........................................................................от 50 до 1500.
Пределы допускаемых абсолютных погрешностей твердомеров по шкалам Виккерса
приведены в таблице 5.
Таблица 5 - Метрологические характеристики твердомеров по шкалам Виккерса
Обозначение шкалыИнтервалы измерений твёрдости HV
твёрдости
от 50 отототот 275 отототот
до125175225до 325325375425475
125дододо додододо
175225275375425475525
Пределы допускаемой абсолютной погрешности твердомеров,
HV, (±)
HV0,34710141823283440
HV0,53710131519242730
HV136 8101214162025
HV235 6 8 912161820
HV535 6 8 911121415
HV10; HV2035 6 8 911121415
HV30, HV50;35 6 6 6 7 8 910
HV100
Продолжение таблицы 5
Обозначение шкалыИнтервалы измерений твёрдости HV
твёрдостиотототототототототот
5255756256757257758258759251075
додододододододододо
57562567572577582587592510751500
Пределы допускаемой абсолютной погрешности твердомеров,
HV, (±)
HV0,34754627075808999--
HV0,53642464956646872 90 142
HV12830323542485154 60 77
HV22224262830323845 50 77
HV51718202123242627 40 52
HV10; HV201718202123242627 30 39
HV30, HV50 HV1001112131415161918 20 26
Примечание - Метрологические характеристики действительны для пяти измерений
Лист № 5
Всего листов 8
Испытательные нагрузки, пределы допустимого отклонения испытательной нагрузки
и диапазоны измерений твердости по шкалам Бринелля приведены в таблице 6.
Таблица 6 - Метрологические характеристики испытательных нагрузок по шкалам Бринелля
МодельШкалаНагрузка,Пределы допустимогоДиапазон
твердомераБринелляНотклонения нагрузки,измерений
%твердости, HBW
Все моделиHBW 1/1098,07 от 32 до 200
HBW 1/30 294 от 95 до 650
HBW 2,5/62,5 613 от 32 до 218
HBW 2,5/187,51839от 95 до 650
HBW 5/2502452
±
1,0
от 32 до 218
Duravision-30 G5HBW 5/7507355 от 95 до 650
Duravision-300 G5HBW 10/5004903 от 16 до 100
Duravision-350 G5
HBW 10/10009807 от 32 до 218
HBW 10/1500 14710 от 48 до 222
HBW 10/3000 29420 от 95 до 650
Пределы допускаемых абсолютных погрешностей твердомеров по шкалам Бринелля
приведены в таблице 7.
Таблица 7 - Метрологические характеристики твердомеров по шкалам Бринелля
Обозначение шкал измеренияИнтервалы измерения твёрдости, НВ, HBW
твёрдости30±2075±25125±25175±25225±25275±25
Пределы допускаемых абсолютных погрешностей
твердомеров, НВ, HBW, (±)
HBW 10/5001,53,0----
HBW 1/10; HBW 2,5/62,5;1,53,0 4,5 6,0 7,5-
HBW 5/250; HBW 10/1000;
HBW 10/1500
HBW 1/30; HBW 2,5/187,5;-3,04,56,07,59,0
HBW 5/750, HBW 10/3000
Продолжение таблицы 7
Обозначение шкал измерения
твёрдости
HBW 1/30; HBW 2,5/187,5;
HBW 5/750, HBW 10/3000
Интервалы измерения твёрдости, НВ, HBW
325±25375±25425±25500±50600±50
Пределы допускаемых абсолютных погрешностей
твердомеров, НВ, HBW, (±)
10,512,013,516,519,5
Технические характеристики твердомеров приведены в таблице 8.
Лист № 6
Всего листов 8
Значение характеристики
от +10 до +35
80
220±22
50±0,5
830х380х1400
830х380х1400
1050х900х1370
Таблица 8 - Технические характеристики твердомеров
Наименование характеристики
Рабочие условия эксплуатации:
-температура окружающего воздуха, °С
- относительная влажность окружающего воздуха, %, не более
Параметры электропитания:
- напряжение переменного тока, В
- частота переменного тока, Гц
Габаритные размеры (длина×ширина×высота), мм, не более:
- DuraVision 20 G5, DuraVision 30 G5
- DuraVision 200 G5, DuraVision 300 G5
- DuraVision 250 G5, DuraVision 350 G5
Масса, кг, не более:
- DuraVision 20 G5, DuraVision 30 G5
- DuraVision 200 G5, DuraVision 300 G5
- DuraVision 250 G5, DuraVision 350 G5
420
450
550
Знак утверждения типа
наносится на корпус твердомера в виде наклеиваемой плёнки и на титульный лист руководства
по эксплуатации типографским или иным способом.
Комплектность средства измерений
Комплект поставки твердомеров приведен в таблице 9.
1
Таблица 9 - Комплектность твердомеров
Наименование
Обозначение
Коли-
чество, шт.
Твердомер Duravision-20 G5, или Duravision-200
G5, или Duravision-250 G5, или Duravision-30 G5,
или Duravision-300 G5, или Duravision-350 G5
Сменные части
Принадлежности
Руководство по эксплуатации
1
1
1
Методика поверки
Duravision-20/30 G5, 200/300 G5,
250/350 G5 - 01 РЭ
Duravision-20/30 G5, 200/300 G5,
250/350 G5- 01 МП
1
Поверка
осуществляется по документу Duravision-20/30 G5, 200/300 G5, 250/350 G5- 01 МП «Инструкция.
Твердомеры универсальные Duravision-20 G5, Duravision-200 G5, Duravision-250 G5,
Duravision-30 G5, Duravision-300 G5, Duravision-350 G5. Методика поверки», утверждённому
ФГУП «ВНИИФТРИ» 03.08.2017 г.
Основные средства поверки - эталонные меры твёрдости с метрологическими
характеристиками 2 разряда по ГОСТ 9031-75 со значениями:
- (25±5) HRC; (45±5) HRC; (65±5) HRC; (90±10) HRВ; (83±3) HRА;
- (92±2) HR15N; (45±5) HR30N; (80±4) HR30N; (49±6) HR45N; (50±5) HR30Т;
(76±6) HR30Т.
- (450±75) HV; (800±50) HV;
- (100±25) HBW; (200±50) HBW; (400±50) HBW.
Лист № 7
Всего листов 8
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых твердомеров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска
поверительного клейма.
Сведения о методиках (методах) измерений
приведены в эксплуатационной документации.
Нормативные и технические документы, устанавливающие требования к твердомерам
универсальным Duravision-20 G5, Duravision-200 G5, Duravision-250 G5, Duravision-30 G5,
Duravision-300 G5, Duravision-350 G5
ГОСТ 23677-79 «Твердомеры для металлов. Общие технические требования».
ГОСТ Р ИСО 6507-1-2007 «Металлы и сплавы. Измерение твёрдости по Виккерсу. Часть 1
Метод измерения».
ГОСТ8.063-2012«Государственнаясистемаобеспеченияединстваизмерений.
Государственная поверочная схема для средств измерений твёрдости металлов и сплавов
по шкалам Виккерса».
ГОСТ 9012-59 «Металлы. Метод измерения твёрдости по Бринеллю».
ГОСТ8.062-85«Государственнаясистемаобеспеченияединстваизмерений.
Государственная специальный эталон и государственная поверочная схема для средств
измерений твёрдости по шкалам Бринелля».
ГОСТ 9013-59 «Металлы и сплавы. Метод измерения твёрдости по Роквеллу. Шкалы
А, В, С».
ГОСТ trial-78 «Металлы и сплавы. Метод измерения твёрдости по Роквеллу при малых
нагрузках (по Супер-Роквеллу)»
ГОСТ8.064-94«Государственнаясистемаобеспеченияединстваизмерений.
Государственная поверочная схема для средств измерений твёрдости по шкалам Роквелла
и Супер Роквелла».
Техническая документация фирмы-изготовителя
Изготовитель
Фирма «EMCO-TEST Prűfmaschinen GmbH», Австрия
Адрес: А-5431, Kuchl, Brennhoflehen-Kellau 174
Телефон (факс): + 43 6244 20 438.
Web-сайт:
E-mail:
Заявитель
Общество с ограниченной ответственностью «Мелитэк» (ООО «Мелитэк»)
ИНН: 7728644821
Адрес: 117342, г. Москва, ул. Обручева, д. 34/63, стр. 2
Телефон (факс): (495) 781-07-85
Web-сайт:
E-mail:
Лист № 8
Всего листов 8
Испытательный центр
Федеральноегосударственноеунитарноепредприятия«Всероссийскийнаучно-
исследовательскийинститутфизико-техническихирадиотехническихизмерений»
(ФГУП «ВНИИФТРИ»)
Адрес: 141570, Московская область, Солнечногорский район, п/о Менделеево
Юридический адрес: 141570, Московская область, Солнечногорский район, рабочий
поселок Менделеево, промзона ВНИИФТРИ, корпус 11
Телефон (факс): +7 (495) 526-63-00
Web-сайт:
Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств
измерений в целях утверждения типа № 30002-13 от 07.10.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 24479-08 | Твердомеры Супер-Роквелла | 4045 AK, 4045 BK, 4045 LK, 4045 SK, 4045 TK | Фирма "Indentec", Великобритания | 1 год | Перейти |
| 17753-98 | Вычислители универсальные | Эксперт-Z | ЗАО "Данфосс", г.Москва | 4 года | Перейти |
| 9985-85 | Вольтметры универсальные цифровые | В7-40 | ПО "БелВАР", Беларусь, г.Минск | Нет данных | Перейти |
| 9583-84 | Блоки осциллографов универсальные | Я4С-109 | ПО им.В.И.Ленина, Беларусь, г.Минск | 1 год | Перейти |
| 1676-75 | Концентратомеры универсальные | КСО-У | Опытный завод УНИХИМ Госкомитета химической промышленности при Госплане СССР, СССР | Нет данных | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
