Датчики беспроводные трехкоординатные VS-3D, ГРСИ 68946-17
Номер госреестра:
68946-17
Наименование СИ:
Датчики беспроводные трехкоординатные
Обозначение типа:
VS-3D
Производитель:
ООО ПВФ "Вибро-Центр", г.Пермь
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
23.10.2022
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 67570
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Датчики беспроводные трехкоординатные «VS-3D»
Назначение средства измерений
Датчики беспроводные трехкоординатные «VS-3D» (далее - датчики) предназначены
для измерения среднеквадратического значения (СКЗ) виброскорости и амплитудного значения
виброускорения в трех взаимно ортогональных плоскостях.
Описание средства измерений
Принцип действия датчиков основан на преобразовании вибрации контролируемого
объекта в электрический сигнал, пропорциональный виброускорению, и дальнейшей его обработке.
Датчики представляют собой виброизмерительный канал, состоящий из трех
чувствительных элементов, основанных на использовании МЭМС-технологии и расположенных
в трех взаимно ортогональных плоскостях, микроконтроллера, осуществляющего обработку
поступающих сигналов по трем осям ( в частности, одинарное интегрирование), и передатчика
с встроенной антенной. Для визуализации результатов измерений полученные данные
передаются при помощи антенны на принимающее устройство (компьютер или телефон).

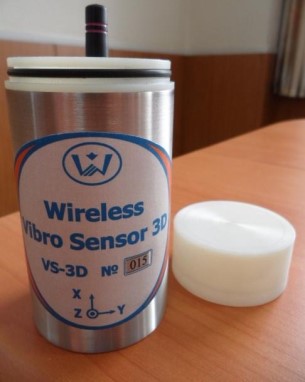

Общий вид датчиков беспроводных трехкоординатных «VS-3D» представлен на рисунке 1.
Рисунок 1 - Общий вид датчиков беспроводных трехкоординатных «VS-3D»
Программное обеспечение
отсутствует.
Датчик с крышкойДатчик без крышкиДатчика без крышки
(вид сверху)
Trial нанесения знака
утверждения типа
Место
пломбирования
Лист № 2
Всего листов 3
Метрологические и технические характеристики
1,5
Значения
Таблица 1 - Метрологические и технические характеристики
Наименование характеристики
Диапазон измерений амплитудного значения виброускорения,
м/с
2
от 1 до 50
от 1 до 80
от 10 до 1000
Диапазон измерений СКЗ виброскорости, мм/с
Диапазон рабочих частот, Гц
Пределы допускаемой основной относительной погрешности
при измерении виброускорения на базовой частоте 79,6 Гц, %:
- в диапазоне измерений от 1 до 5 м/с
2
включ.
- в диапазоне измерений св. 5 до 50 м/с
2
±10
±5
±10
±5
±20
±10
от +15 до +25
Пределы допускаемой основной относительной погрешности
при измерении виброскорости на базовой частоте 79,6 Гц, %:
- в диапазоне измерений от 1 до 5 мм/с включ.
- в диапазоне измерений св. 5 до 80 мм/с
Неравномерность амплитудно-частотной характеристики при
измерении виброускорения и виброскорости относительно
базовой частоты в диапазонах частот %, не более:
от 10 Гц до 20 Гц включ. и св. 640 Гц до 1000 Гц
св. 20 Гц до 640 Гц включ.
Пределы допускаемой дополнительной относительной
погрешности, вызванной изменением температуры
окружающей среды, в диапазоне рабочих температур, в долях
от пределов допускаемой основной относительной
погрешности
Нормальные условия измерений:
температура окружающей среды, ºС
Условия эксплуатации:
температура окружающей среды, ºС
Габаритные размеры (диаметр×высота), мм, не более
Масса, кг, не более
от -20 до +50
58×122
0,6
паспорта методом печати
Знак утверждения типа
наносится на корпус датчика методом наклейки и на титульный лист
или наклейки.
Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
НаименованиеОбозначениеКол-во
Датчик беспроводной «VS-3D» 1 шт.
трехкоординатный
Зарядное устройство1 шт.
Кабель интерфейсный USB - micro USB1 шт.
Чехол (сумка) для переноски1 шт.
Руководство по эксплуатации 4277-093-12025123-2017 РЭ1 экз.
Паспорт 4277-093-12025123-2017 ПС1 экз.
Методика поверки 4277-093-12025123-2017 МП1 экз.
Лист № 3
Всего листов 3
Поверка
осуществляется по документу 4277-093-12025123-2017 МП «Датчики беспроводные трехкоор-
динатные «VS-3D». Методика поверки», утвержденному ФГУП «ВНИИМС» 26.07.2017.
Основныесредстваповерки:поверочнаявибрационнаяустановка2разряда
по ГОСТ Р 8.800-2012.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и/или ставится в паспорт.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к датчикам
беспроводным трехкоординатным «VS-3D»
Технические условия ТУ 4277-093-12025123-2017.
Изготовитель
Общество с ограниченной ответственностью Производственно-внедренческая фирма
«Вибро-Центр» (ООО ПВФ «Вибро-Центр»)
Адрес: 614000 г. Пермь, ул. Пермская, 70, офис 401
ИНН 5902104208
Тел./факс +7(342)212-84-74
Web-сайт: http://www. vibrocenter.ru
E-mail: vibrocenter@ vibrocenter.ru
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Телефон/факс: (495)437-55-77 / 437-56-66
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений
в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
