Комплекс переносной аналитический КПА-СПГ, ГРСИ 68936-17
Номер госреестра:
68936-17
Наименование СИ:
Комплекс переносной аналитический
Обозначение типа:
КПА-СПГ
Производитель:
ООО "Мониторинг", г.С.-Петербург
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ 01-2017
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 67560
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплекс переносной аналитический модели «КПА-СПГ»
Назначение средства измерений
Комплекс переносной аналитический модели «КПА-СПГ» (далее по тексту - комплекс)
предназначен для измерений молярной доли компонентов сжиженного природного газа (СПГ).
Описание средства измерений
Комплекс состоит из аналитического и пробоотборного блоков.
Аналитический блок обеспечивает определение компонентного состава регазифициро-
ванного сжиженного природного газа (РСПГ) хроматографическим методом.
В состав аналитического блока, помещенного в кейс на колесиках, входят портативный
переносной хроматограф модели Agilent 3000A Micro GC (зав. № 20835007) и баллон
вместимостью 1 дм
3
, снабженный манометром и вентилем тонкой регулировки, с газом-
носителем гелием. Персональный компьютер помещен с чехол для переноски.
В корпусе хроматографа размещены три аналитических модуля, которые обеспечивают
возможность определения содержания индивидуальных компонентов с использованием трех
детекторов по теплопроводности: O
2
и N
2
; CO
2
и С
2
Н
6
; С
3
Н
8
- С
6
Н
14
.
Хроматограф имеет выход на внешний компьютер и принтер, снабжен электронными
регуляторами давления, температуры и скорости потока газа-носителя.
В хроматографе установлен микропроцессор с программным обеспечением Chemstation
A.10.02, осуществляющим работу хроматографа в режимах тестирования, градуировки
и измерений.
Пробоотборный блок обеспечивает отбор пробы СПГ, ее регазификацию, хранение
в газообразном состоянии и подачу её в аналитический блок для проведения анализа
компонентного состава.
Пробоотборный блок состоит из:
- кейса для переноски и крепления основных узлов пробоотборника;
- устройства, дозирующего и регазифицурующего СПГ, предназначенного для отбора
дозы СПГ и испарения всего СПГ в баллон поршневой - постоянного давления;
- баллона поршневого - постоянного давления, предназначенного для сбора, хранения,
транспортирования и обеспечения подачи регазифицированного СПГ для хроматографического
анализа;
- гибких шлангов, предназначенных для подключения пробоотборника к зонду отбора
проб СПГ и к линиям сброса (дренажным системам, линиям рециркуляции).
СПГ через пробоотборный зонд поступает в устройство дозирования и регазификации.
Устройство дозирования и регазификации охлаждается поступающим в него СПГ. За счет
отсутствия в линиях «мертвых объемов» СПГ постоянно промывает дозирующее устройство.
Накопления тяжелых компонентов СПГ в дозирующем устройстве не происходит. Захолаживание
дозирующего устройства продолжается до момента появления устойчивой струи криогенной
жидкости - СПГ из трубопровода. После установления устойчивой, равномерной струи
криогенной жидкости - СПГ, отобранная проба поступает в баллон постоянного давления, где
происходит регазификация СПГ. Для обеспечения полной регазификации тяжелых углеводородов
испаритель нагревают. Регазифицированый СПГ заполняет камеру поршневого баллона. После
завершения процесса регазификации выключают нагрев испарителя, пробоотборный блок
охлаждают до комнатной температуры и фиксируют давление газа в баллоне по манометру.
Внешний вид составных частей комплекса приведен на рисунках 1 и 2.
Лист № 2
Всего листов 6

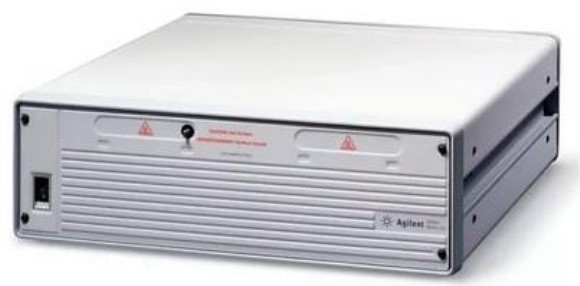

Рисунок 1 - Внешний вид хроматографа модели Agilent 3000A Micro GC,
входящего в состав аналитического блока комплекса

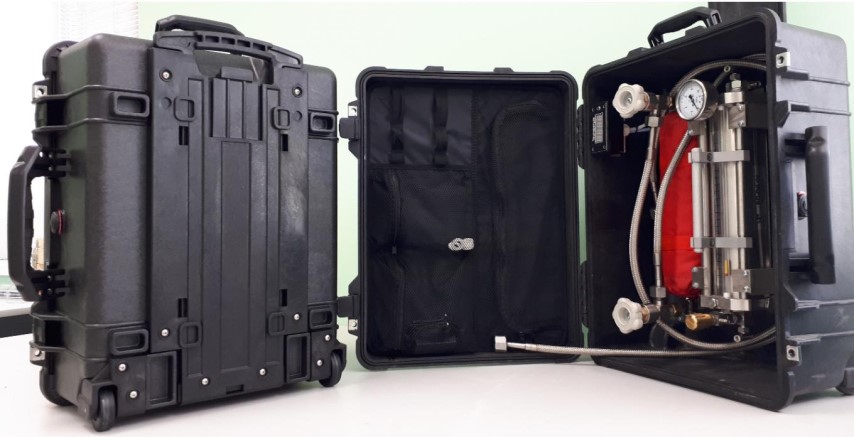

Рисунок 2 - Внешний вид пробоотборного блока комплекса
Пломбирование комплекса от несанкционированного доступа не предусмотрено.
Программное обеспечение
Аналитический блок комплекса на базе хроматографа модели Agilent 3000A Micro GC
имеет программное обеспечение.
Встроенное программное обеспечение (ПО) представляет собой микропрограмму,
предназначенную для обеспечения нормального функционирования хроматографа и управления
интерфейсом. Оно реализовано аппаратно и является метрологически значимым. Программное
обеспечение устанавливается в энергонезависимую память в производственном цикле на заводе-
изготовителе и в процессе эксплуатации не подлежит изменению.
Программное обеспечение «ChemStation» на базе Windows ХР предназначено для обработки,
фиксирования и архивирования хроматографической информации.
Уровень защиты от непреднамеренных и преднамеренных изменений соответствует уровню
«средний» согласно Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Лист № 3
Всего листов 6
7f01709459091da674f629c240d89236
MD5
Таблица 1 - Идентификационные данные программного обеспечения комплекса
Идентификационные данные (признаки)Значение
Идентификационное наименование ПО
ChemStation
Цифровой идентификатор ПО (контрольная
сумма исполняемого кода)
Алгоритм вычисления цифрового
идентификатора программного обеспечения
Номер версии ПО «ChemStation»
Исполняемый файл
Версия А.10.02(1757)
HP CORE.EXE
Метрологические и технические характеристики
Метрологические характеристики комплекса приведены в таблице 2.
Таблица 2 - Метрологические характеристики комплекса
ОпределяемыйДиапазон измеренийПределы допускаемой
компонент молярной доли
абсолютной погрешности,
±
D
j
, %
компонентов, x, %
Этанот 0,001 до 150,02∙x + 0,00008
Пропан от 0,001 до 6,00,03∙x + 0,00008
Изобутан от 0,001 до 4,00,03∙x + 0,00008
н-Бутан от 0,001 до 4,00,03∙x + 0,00008
Изопентан от 0,001 до 2,00,03∙x + 0,00008
н-Пентан от 0,001 до 2,00,03∙x + 0,00008
Неопентан от 0,0005 до 0,050,03∙x + 0,00008
Гексаны от 0,001 до 1,00,03∙x + 0,00008
Диоксид углерода от 0,0025 до 10 0,03∙x + 0,0004
Азотот 0,005 до 15 0,02∙ x + 0,0004
Кислород (суммарно Ar) от 0,005 до 2,0 0,03∙x + 0,0004
Метанол от 0,001 до 0,050,03∙x + 0,00008
Метанот 75 до 99,97
*)
*)
Вычисляются методом квадратического суммирования
D
j
определяемых компонентов
.
IP55
Напряжение питания:
- переменного тока частотой 50-60 Гц, В
- постоянного тока
230
+
15%
-
20%
Таблица 3 - Основные технические характеристики комплекса
АналитическийПробоотборный
Наименование характеристикиблок блок
Значение
300 300
450 450
600 600
10 23
10 10
Габаритные размеры, мм, не более:
-высота
-ширина
-длина
Масса, кг, не более
Средний срок службы, лет
Степень защиты от внешний воздействий по
ГОСТ 14254-96
120
+
15%
-
20%
Потребляемая мощность, В·А, не более
Время анализа, мин
130 100
5 -
Лист № 4
Всего листов 6
Наименование характеристики
Окончание таблицы 3
Аналитический Пробоотборный
блок блок
Значение
от +15 до +25от - 40 до +40
Условия эксплуатации:
- диапазон температуры окружающего воздуха, °С
(рабочие условия)
- диапазон относительной влажности, %
при t=+25
°
С
от 30 до 80до 98
- диапазон атмосферного давления, кПа
- диапазон температуры отбираемой пробы газа, °С
от 84,0 до 106,7
от +15 до +25от - 200 до +65
Знак утверждения типа
наносится типографским способом на титульный листы руководства по эксплуатации и в виде
наклейки на корпус хроматографа и кейс с пробоотборным блоком.
Комплектность средства измерений
Комплект поставки представлен в таблице 4.
Количество
1 шт.
10835007
1 шт.
1 компл.
Таблица 4
Обозначение
изделия
Наименование
изделия
Заводской
номер
Примеча-
ние
1 шт.
1 шт.
1 шт.
1271
2 шт.
-
Аналитический блок
Agilent 3000AПортативный переносной
Micro GCхроматограф
Программное обеспечение
«ChemStation»
БаллонсгелиемпоГОСТ 949-73,
вместимость 1 дм3
Вентиль тонкой регулировки
с манометром
Кейс
Ноутбук
Пробоотборный блок
ПП-К 01 ШДЕКПробоотборник поршневой -
418459.002 СБкриогенный
Кейс
Изделия с ограниченным ресурсом
АС 3695 Г-П ТГибкий трубопровод высокого
8х152х1,5-6798давления
ТУ 3695-001-
14208604-2009
ГОСТ Р 12.4.246Перчатки термоизоляционные
1 шт.
1 шт.
-
-
5 шт.
-
ГОСТ Р 12.4.230Очки защитные с маркировкой
«3» на оправе
-Прокладка G 3/4"
фторопласт-4
GS25E15Блок питания
1 шт.
-
Лист № 5
Всего листов 6
Количество
Обозначение
изделия
Наименование
изделия
Заводской
номер
Примеча-
ние
Эксплуатационная документация
ШДЕК 413538.001 ПС Паспорт 1 экз.
-
ШДЕК 413538.001 РЭ Руководство по эксплуатации 1 экз.
-
МП 242-2119-2017Методика поверки1 экз.
высокого давления (копия)
- Технический паспорт1 экз.
-
на гибкий трубопровод
Поверка
осуществляется по документу МП 242-2119-2017 «Комплекс переносной аналитический модели
«КПА-СПГ». Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева»
10.07.2017 г.
Основные средства поверки:
- стандартные образцы - эталоны сравнения имитаторы состава природного газа
ГСО 10772-2016;
- стандартные образцы - эталоны сравнения имитаторы состава сжиженных углеводородных
газов ГСО 10770-2016.
Допускается применение аналогичных средств поверки, обеспечивающих, определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к комплексу
переносному аналитическому модели «КПА-СПГ»
ГОСТ8.578-2014Государственнаясистемаобеспеченияединстваизмерений.
Государственная поверочная схема для средств измерений содержания компонентов в газовых
средах
Техническая документация ООО «МОНИТОРИНГ».
Изготовитель
Общество с ограниченной ответственностью «МОНИТОРИНГ» (ООО «МОНИТОРИНГ»)
ИНН 7810728739
Адрес: РФ, г. Санкт-Петербург, проспект Новоизмайловский, д. 67, корп. 2, пом. 5Н, лит. А
Телефон: +7 (812) 251-56-72
Факс: +7 (812) 327-97-76
E-mail:
Лист № 6
Всего листов 6
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Тел.: +7(812) 251-76-01
Факс: (812) 713-01-14
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний
средств измерений в целях утверждения типа № RA.RU.311541 от 23.03.2016 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 39051-08 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ОАО "Транссибирские магистральные нефтепроводы". Измерительно-информационный комплекс НПС "Мариинская" | Нет данных | ЗАО "ОРДИНАТА", г.Москва | 4 года | Перейти |
| 76093-19 | Комплекс автоматизированный измерительно-управляющий установки осушки попутного нефтяного газа "АСУТП УОПНГ ГКС "Чашкино" | Нет данных | АО "Сибнефтемаш", г.Тюмень | 2 года | Перейти |
| 50183-12 | Газосигнализаторы автоматические | ГСА-Д | АО "ГНИ химико-аналитический институт" (ГосНИИхиманалит), г.С.-Петербург | 1 год | Перейти |
| 65712-16 | Комплекс программных и технических средств системы контроля и управления электрической частью общестанционного уровня (КПТС СКУ ЭЧ ОУ) Ростовской АЭС | Нет данных | ФГУП "ФНПЦ НИИ измерительных систем им.Ю.Е.Седакова", г.Нижний Новгород | 2 года | Перейти |
| 34485-07 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии - АИИС КУЭ ООО "Транснефтьсервис С". ОАО "Урало-Сибирские магистральные нефтепроводы им.Д.А.Черняева". Измерительно-информационный комплекс НПС "Канаши" | Нет данных | ЗАО "ОРДИНАТА", г.Москва | 4 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
