Система измерительная волоконно-оптическая PK 2800, ГРСИ 68919-17
Номер госреестра:
68919-17
Наименование СИ:
Система измерительная волоконно-оптическая
Обозначение типа:
PK 2800
Производитель:
Фирма "Photon Kinetics, Inc.", США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ 2800P-IL-A0A
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 67543
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Система измерительная волоконно-оптическая PK 2800
Назначение средства измерений
Система измерительная волоконно-оптическая PK 2800 (далее по тексту - PK 2800)
предназначена для измерений хроматической дисперсии (ХД) и поляризационной модовой
дисперсии (ПМД) в одномодовых оптических волокнах, компонентах и кабелях для волоконно-
оптических систем передачи (ВОСП).
Описание средства измерений
Принцип действия PK 2800 в части измерений хроматической дисперсии (ХД) основан
на фазосдвиговом методе, который заключается в измерении разности фаз модулированного
оптического излучения между опорным и измерительным каналами системы в требуемом
спектральном диапазоне. Результатом измерений является производная от фазовой задержки по
длине волны (дисперсионная кривая), выраженная в пс/нм, а также длина волны нулевой
дисперсии, выраженная в нм, и наклон дисперсионной кривой на длине волны нулевой
дисперсии, выраженный в пс/нм
2
.
Принцип действия PK 2800 в части измерений поляризационной модовой дисперсии
(ПМД) основан на методе фиксированного анализатора, который заключается в регистрации
модуляции средней мощности оптического излучения на выходе анализатора при сканировании
по длине волны в требуемом спектральном диапазоне. Результатом измерений является среднее
значение ПМД в спектральном диапазоне сканирования.
Конструктивно PK 2800 выполнен в виде прибора настольно-переносного типа
в прямоугольном корпусе, состоящего из следующих основных блоков: измерительного блока
PK 2800, персонального компьютера (ПК), в котором установлены плата сбора данных
и управляющая программа собственной разработки Photon Kinetics, а также монитора.
Управление работой PK 2800, отображение и хранение информации по измеряемым
параметрам осуществляется с помощью персонального компьютера, связь с которым
осуществляется через соединительный кабель, входящий в комплект поставки.
Общий вид PK 2800 со схемой пломбировки от несанкционированного доступа,
обозначением мест нанесения знаков утверждения типа и поверки представлен на рисунке 1.

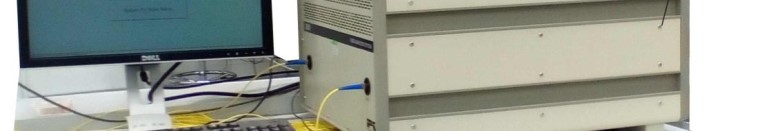

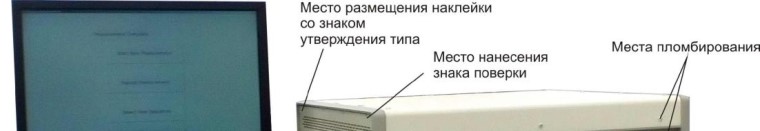

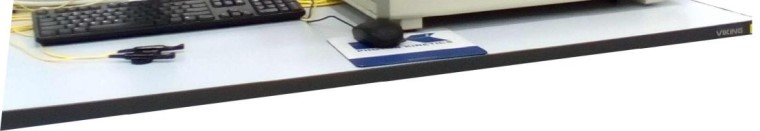

Рисунок 1 - Общий вид системы измерительной волоконно-оптической PK 2800
Лист № 2
Всего листов 4
Программное обеспечение
Программное обеспечение (далее по тексту - ПО) выполняет функции отображения на
экране персонального компьютера информации в удобном для оператора виде, а также задания
условий измерений. ПО разделено на две части.
Метрологически значимая часть ПО прошита в памяти микроконтроллера оптического
блока PK 2800.
Интерфейсная часть ПО запускается на персональном компьютере и служит для
отображения, обработки и сохранения результатов измерений.
ПО защищено от несанкционированного доступа путем установки пломбирующих
наклеек на корпусе оптического блока PK 2800.
ПО защищено паролем.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки)Значение
Идентификационное наименование ПО2800 Install Software
Номер версии (идентификационный номер) ПО 5.0.26 и выше
Цифровой идентификатор ПО -
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
Наименование характеристикиЗначение характеристики
Измерения хроматической дисперсии (ХД)
от 1270 до 1360
Диапазон длин волн при измерениях ХД, нм
от 1460 до 1630
Диапазон измерений ХД
1)
, пс/нм
от минус 350 до плюс350
1)
Пределы допускаемой абсолютной погрешности измере-
ний ХД, пс/нм
±2,23
2)
Диапазон измерений длины волны нулевой дисперсии,
нмот 1270 до 1630
Пределы допускаемой абсолютной погрешности измере-
ний длины волны нулевой дисперсии, нм±0,5
Диапазон измерений наклона дисперсионной кривой на
длине волны нулевой дисперсии, пс/нм
2
от минус 2 до плюс 2
Пределы допускаемой абсолютной погрешности измере-
ний наклона дисперсионной кривой на длине волны ну-
левой дисперсии, пс/нм
2
±0,05
Измерения поляризационной модовой дисперсии (ПМД)
Рабочие trial волн, нм1310±30, 1550±30
Диапазон измерений ПМД, пс
от 0,05 до 1,6
3)
Пределы допускаемой абсолютной погрешности измере-±(0,02+0,02·А),
ний ПМД, пс где А - значение ПМД
1)
Значения соответствуют диапазону коэффициента ХД от -14 до +14 пс/нм·км
(в соответствии с ГОСТ Р МЭК 60793-1-42-2013) при длине оптического волокна 25 км;
2)
Значение соответствует 0,09 пс/нм·км при длине оптического волокна 25 км;
3)
Значения соответствуют диапазону коэффициента ПМД от 0,01 до 0,32 пс/√км
(в соответствии с ГОСТ Р МЭК 60793-1-48-2014) при длине оптического волокна 25 км.
Лист № 3
Всего листов 4
Значение характеристики
220±22
50,0±0,5
594
447
170
17
Таблица 3 - Основные технические характеристики
Наименование характеристики
Параметры электрического питания:
- напряжение переменного тока, В
- частота переменного тока, Гц
Габаритные размеры оптического блока, мм, не более
- высота
- ширина
- глубина
Масса оптического блока, кг, не более
Условия эксплуатации:
- температура окружающей среды,
°
С
- относительная влажность, не более, %
- атмосферное давление, кПа
от +15 до +25
80
от 84 до 106
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации печатным способом и в виде
наклейки на переднюю панель корпуса PK 2800.
Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
НаименованиеОбозначение
Измерительный блок PK 2800-
Персональный компьютер (ПК)-
Монитор-
Кабель для соединения с ПК-
Сетевой шнур-
Руководство по эксплуатации-
Количество
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 экз.
Поверка
осуществляется по документам Р.50.2.083-2013 «Государственная система обеспечения
единства измерений. Средства измерений хроматической дисперсии в волоконно-оптических
системах передачи. Методика поверки» и Р.50.2.086-2013 «Государственная система
обеспечения единства измерений. Средства измерений поляризационной модовой дисперсии
в волоконно-оптических системах передачи. Методика поверки».
Основные средства поверки:
1 Государственный первичный специальный эталон единицы хроматической дисперсии
в оптическом волокне по ГОСТ 8.608-2012.
Основные метрологические характеристики:
- диапазон длин волн, нм: от 1260 до 1650;
- диапазон воспроизведения единицы ХД, пс/нм: от минус 400 до плюс 400;
- расширенная неопределенность воспроизведения единицы ХД, не более, пс/нм: 0,66.
2 Государственный рабочий эталон единицы поляризационной модовой дисперсии
в диапазоне воспроизведения от 0,05 до 120 пс по ГОСТ 8.607-2012.
Основные метрологические характеристики:
- пределы допускаемой абсолютной погрешности при воспроизведении единицы ПМД
(на рабочих длинах волн оптического излучения 1310
±
30 и 1550
±
30 нм), пс: ±(0.012+0,005·А),
где А - значение ПМД.
Лист № 4
Всего листов 4
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на переднюю панель PK 2800 (место нанесения указано
на рисунке 1).
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к системе измерительной
волоконно-оптической PK 2800
ГОСТ8.608-2012«Государственнаясистемаобеспеченияединстваизмерений.
Государственная поверочная схема для средств измерений хроматической дисперсии в оптическом
волокне».
ГОСТ8.607-2012«Государственнаясистемаобеспеченияединстваизмерений.
Государственная поверочная схема для средств измерений поляризационной модовой дисперсии
в оптическом волокне».
Изготовитель
Photon Kinetics, Inc., США
Адрес: 9305 SW Gemini Drive, Beaverton, OR 97008 USA
Телефон: 503-526-4678, факс: 503-526-4722
E-mail:
Web-сайт: http://www pkinetics.com
Заявитель
Акционерное общество «Оптиковолоконные Системы» (АО «Оптиковолоконные Системы»)
ИНН:1327005922
Адрес: 430006, Республика Мордовия, г. Саранск, ул. Лодыгина, д. 13
Телефон: (8342)33-36-88, факс: (8342)33-36-89
E-mail:
Web-сайт:
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон/факс: (495) 437-56-33, (499) 792-07-03, факс: 437-31-47
E-mail:
Аттестат аккредитации ФГУП «ВНИИОФИ» по проведению испытаний
измерений в целях утверждения типа № 30003-14 от 23.06.2014 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
