Гири классов точности Е2, F1, F2, М1 ГО-П, ГРСИ 68887-17
Номер госреестра:
68887-17
Наименование СИ:
Гири классов точности Е2, F1, F2, М1
Обозначение типа:
ГО-П
Производитель:
ООО "Промконструкция", г.Челябинск
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
06.10.2022
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 67510/1
об утверждении типа средств измерений
Лист № 1
Всего листов 9
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
(в редакциях, утвержденных приказами Росстандарта № 2169 от 16.10.2018 г.,
№ 365 от 26.02.2019 г., № 2352 от 04.10.2019 г.)
Гири ГО-П классов точности Е
2
, F
1
, F
2
, М
1
Назначение средства измерений
Гири ГО-П классов точности Е
2
, F
1
, F
2
, М
1
(далее — гири) предназначены для хранения и
передачи единицы массы c нормированной погрешностью в качестве эталонных гирь по
Государственной поверочной схеме для средств измерений массы, утвержденной приказом
Росстандарта от 29.12.2018 № 2818, и гирь по ГОСТ OIML R 111-1-2009 совместно с весами.
Описание средства измерений
Принципдействиягирьоснован напропорциональностиихмассы ивеса,
воздействующего на твердую поверхность, на которой они покоятся. О массе испытуемых гирь
судят по массе уравновешивающих их эталонных гирь и отношению соответствующих им
показаний весов.
Гири классов точности:
- Е
2
изготавливают массой от 1 мг до 50 кг;
- F
1
изготавливают массой от 1 мг до 500 кг;
- F
2
, М
1
изготавливают массой от 1 мг до 2000 кг.
ГириклассовточностиЕ
2
,F
1
,F
2
иМ
1
изготавливаютизматериалапо
ГОСТ OIML R 111-1-2009.
Конструктивно гири класса точности М
1
номинальных значений от 20 кг до 2000 кг
представляют собой отливки в форме призм или тел вращения, снабженные подгоночными
полостями, закрытыми резьбовыми пробками или крышками из стали с закрепительным
штифтом. Гири имеют приспособления для захвата грузозахватными приспособлениями. Гири
номинальных значений 1, 10 и 100 мг имеют форму треугольника, гири номинальных значений
2, 20 и 200 мг имеют форму квадрата, гири номинальных значений 5, 50 и 500 мг имеют форму
многоугольника.
Все гири номинальных значений от 1 мг до 500 мг включительно имеют форму пластин
или проволок. Гири номинальных значений от 1 г до 20 кг имеют цилиндрическую форму с
головкой для захвата гирь или с ручкой, приподнятой над корпусом гири. Так же гири
номинальных значений от 1 г до 2000 кг могут иметь форму диска, цилиндра, усеченного
конуса, параллелепипеда. Гири параллелепипедной формы могут иметь внутреннюю жесткую
ручку. Для удобства пользования и манипуляции гири могут иметь отверстия, проточки,
вырезы, головки, рукоятки, оси, крюки, проушины, кольца и/или другие жесткие элементы
конструкции, входящие в состав гирь.
Гири классов точности F
1
и F
2
номинальных значений более 20 кг представляют собой
корпус из нержавеющей аустенитной стали в форме призм или тел вращения, снабженные
подгоночными полостями, закрытыми резьбовыми пробками или крышками из стали с
закрепительным штифтом. Гири имеют приспособления для захвата грузозахватными
приспособлениями. Гири классов точности F
1
и F
2
номинальных значений более 50 кг могут так
же представлять собой модуль, собранный из нескольких частей.
Гири класса точности F
1
номинальных значений от 1 г до 50 кг, гири класса точности F
2
номинальных значений от 1 г до 2000 кг, гири класса точности М
1
номинальных значений от
20 г до 200 г могут быть снабжены подгоночной полостью. Гири класса точности М
1
номинальных значений от 500 г до 2000 кг выпускают только с подгоночной полостью.
Подгоночная полость для гирь, имеющих цилиндрическую форму с головкой, соосна с
вертикальной осью симметрии гирь и выполняется в верхней части головки или на дне гири.
Гири выпускают отдельно и в наборах. Состав наборов и маркировка гирь - по
ГОСТ ОІМL R 111-1.
Лист № 2
Всего листов 9
Гири имеют обозначение: ГО-П (Н) - ХХХ у (П)(Р) с указанием класса точности по
ГОСТ OIML R 111-1-2009, где Н - набор, ХХХ – номинальное значение массы гири, у –
единица измерения массы, кг или г, П – параллелепипедная форма, Р – наличие ручки.
Общий вид гирь приведен на рисунках 1- 10.

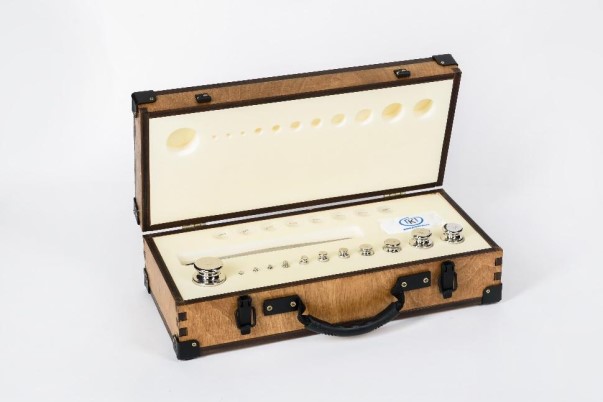

Рисунок 1 – Общий вид набора гирь ГО-ПН класса точности F
1

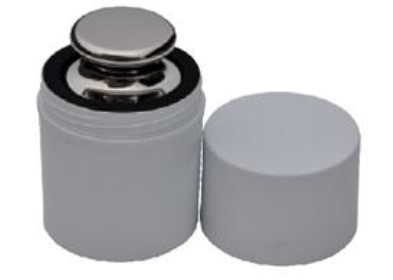

Рисунок 2 – Общий вид гири ГО-П-5 кг класса точности F
2

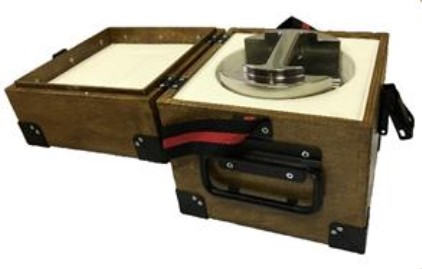

Рисунок 3 – Общий вид набора гирь ГО-ПН класса точности Е
2
Лист № 3
Всего листов 9

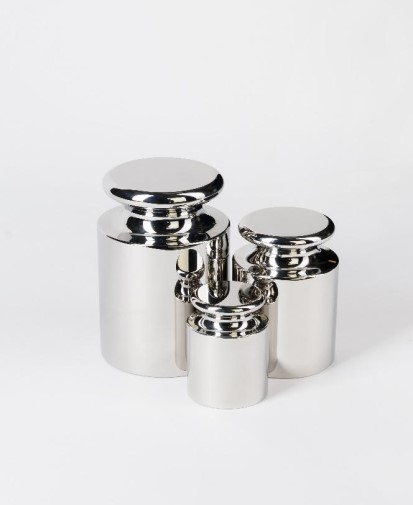

Рисунок 4 – Общий вид гири ГО-П класса точности Е
2
Рисунок 5 – Общий вид гири ГО-П-5 кг класса точности М
1

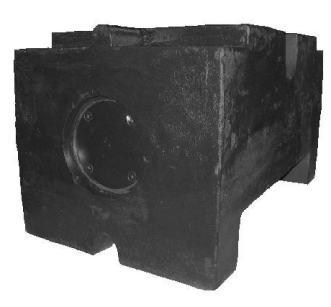

Рисунок 6 – Общий вид гири ГО-П-1000 кг П класса точности М
1
с указанием места пломбирования
Место пломбирования
Лист № 4
Всего листов 9

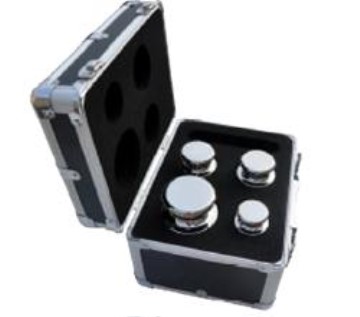

Рисунок 9 – Общий вид гири ГО-П-20 кг Р класса точности F
1
и F
2
, в кейсе
Место пломбирования
Рисунок 7 – Общий вид гири ГО-П-500 кг П класса точности М
1
с указанием места пломбирования
Место пломбирования
Рисунок 8 – Общий вид гири ГО-П-20 кг Р класса точности F
1
и F
2
с указанием места пломбирования
Лист № 5
Всего листов 9

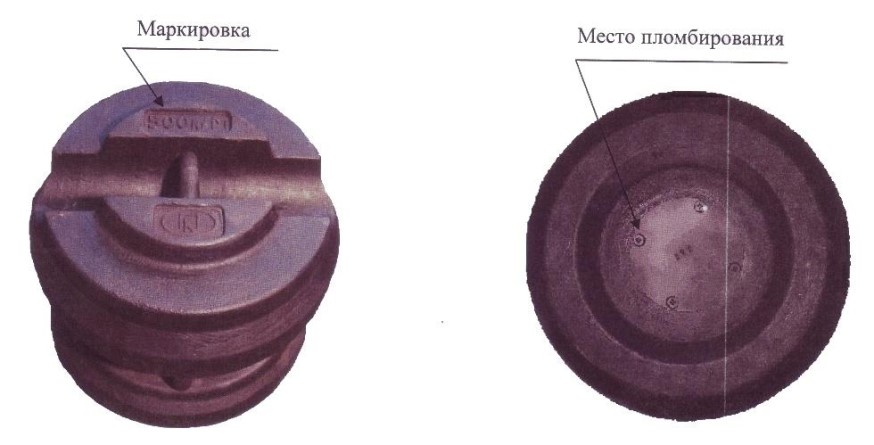

Рисунок 10 – Общий вид гири ГО-П-500 кг класса точности М
1
с указаниемс указанием места пломбирования
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Основныеметрологическиеитехническиехарактеристикипредставленыв
таблицах 1—6.
ЕFFM
Таблица 1 – Номинальные значения массы и пределы допускаемой абсолютной погрешности
гирь
НоминальноеПределы допускаемой абсолютной погрешности гирь, ±δm, мг,
значение классов точности
массы гирь,
кг
2121
2000 30000 100000
1000 16000 50000
500 2500 8000 25000
200 1000 3000 10000
100 500 1600 5000
50 80 250 800 2500
20 30 100 300 1000
10 16 50 160 500
5 8 25 80 250
2 3 10 30 100
1 1,6 5 16 50
0,50,82,5825
0,20,3 1310
0,1 0,160,5 1,6 5
0,050,100,313
0,020,08 0,25 0,8 2,5
0,010,060,2 0,62
Лист № 6
Всего листов 9
ЕFFM
Продолжение таблицы 1
НоминальноеПределы допускаемой абсолютной погрешности гирь, ±δm, мг,
значение классов точности
массы гирь,
кг
2121
0,005 0,05 0,16 0,5 1,6
0,002 0,04 0,12 0,4 1,2
0,001 0,03 0,1 0,3 1
0,0005 0,025 0,08 0,25 0,8
0,0002 0,02 0,06 0,2 0,6
0,0001 0,016 0,05 0,16 0,5
0,00005 0,012 0,04 0,12 0,4
0,00002 0,01 0,03 0,1 0,3
0,00001 0,008 0,025 0,08 0,25
0,0000050,0060,020,060,2
0,0000020,0060,020,060,2
0,0000010,0060,020,060,2
Таблица 2 - Номинальные значения массы и диапазоны допускаемых значений плотности
материала гирь
НоминальноеДиапазоны допускаемых значений плотности материала гирь,
значение 10
3
кг·м
-3
, классов точности
массы гирь, г
Е
2
F
1
F
2
M
1
Не менее 100От 7,81 до 8,21От 7,39 до 8,73От 6,4 до 10,7Не менее 4,4
50От 7,74 до 8,28От 7,27 до 8,89От 6,0 до 12,0Не trial 4,0
20От 7,50 до 8,57 От 6,6 до 10,1От 4,8 до 24,0Не менее 2,6
10От 7,27 до 8,89 От 6,0 до 12,0 Не менее 4,0Не менее 2,0
5От 6,9 до 9,6От 5,3 до 16,0Не менее 3,0
2 От 6,0 до 12,0 Не менее 4,0Не менее 2,0
1 От 5,3 до 16,0 Не менее 3,0
0,5Не менее 4,4Не менее 2,2
0,2Не менее 3,0
Таблица 3 – Параметры и максимальные значения шероховатости поверхности гирь
ПараметрМаксимальные значения шероховатости поверхности гирь, мкм,
шероховатостиклассов точности
поверхности гирьЕ
2
F
1
F
2
R
z
1 2 5
R
a
0,2 0,4 1
Таблица 4 - Пределы допускаемых абсолютных значений остаточной намагниченности
Пределы допускаемых абсолютных значений остаточной намагниченности гирь, мкТл,
классов точности
Е
2
F
1
F
2
М
1
82580 250
Лист № 7
Всего листов 9
Таблица 5 - Пределы допускаемых абсолютных значений магнитной восприимчивости гирь
НоминальноеПределы допускаемых абсолютных значений магнитной
значение массы гирь,восприимчивости гирь классов точности
г
Е
2
F
1
F
2
Не более 1 0,910 -
От 2 до 10 0,18 0,7 4
Не менее 200,070,20,8
- для гирь классов точности Е
2
, F
1
, F
2
Относительная влажность воздуха, %
от 30 до 80
Значение
Таблица 6 - Основные технические характеристики
Наименование характеристики
Температура окружающего воздуха,
о
С:
от +10 до +35
от -30 до +50
- для гирь классов точности М
1
Изменение температуры в течение 1 ч,
о
С, не более:
- для гирь классов точности Е
2
, F
1
, F
2
- для гирь классов точности М
1
0,5
2
Средняя наработка до первого отказа, ч
Средний срок службы, лет
4000
10
Знак утверждения типа
наносится в виде наклейки на футляр, а также типографским способом на титульный лист
документа «Паспорт. Руководство по эксплуатации».
Комплектность средства измерений
Количество
1 шт.
1 экз.
1 экз.
2 шт.
1 шт.
1 шт.
1 шт.
Таблица 7 - Комплектность средства измерений
НаименованиеОбозначение
Набор гирь в футляреГО-ПН – ХХХ у (П) (Р)
Паспорт. Руководство по эксплуатации* ПК 323056-00.00
или ПК 323070-00.00
или ПК 323071-00.00
или ПК 323072-00.00
или ПК 323118-00.00
Методика поверкиМП 2301-0182-2019
Перчатки**
Захват для гирь**
Кисточка**
Пинцет**
* допускается поставлять одному заказчику на всю партию
** поставляется по отдельному заказу
Поверка
осуществляется по документу МП 2301-0182-2019 «ГСИ. Гири ГО-П классов точности Е
2
, F
1
,
F
2
, М
1
. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева»
20.05.2019 г.
Лист № 8
Всего листов 9
Основные средства поверки:
- гири эталонные из состава вторичных рабочих эталонов, рабочих эталонов 1-го, 2-го,
3-го разрядов по Государственной поверочной схеме для средств измерений массы,
утвержденной приказом Росстандарта от 29.12.2018 г. № 2818;
- компараторы массы на максимальную нагрузку, соответствующую массе поверяемых
гирь, с СКО не более 1/6 пределов допускаемой абсолютной погрешности поверяемых гирь
классовточностиЕ
2
,F
1
,F
2
и1/9длягирьклассаточностиМ
1
,по
ГОСТ OIML R 111-1-2009;
- образцы шероховатости по ГОСТ 9378-93;
- измеритель магнитной восприимчивости гирь YSZ0, рег. № 51747-12.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится:
- для гирь класса точности Е
2
и F
1
, а также для гирь класса точности F
2
и М
1
без
подгоночной полости или необслуживаемой подгоночной полостью - на свидетельство или
паспорт;
- для гирь класса точности F
2
и М
1
с обслуживаемой полостью - на уплотнительный диск
или на закрепительный штифт.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к гирям ГО-П классов точности
Е
2
, F
1
, F
2
, М
1
ГОСТ OIML R 111-1-2009 ГСИ. Гири классов Е
1
, Е
2
, F
1
, F
2
, М
1
, М
1-2
, М
2
, М
2-3
и М
3
.
Часть 1. Метрологические и технические требования
Приказ Росстандарта от 29.12.2018 № 2818 «Об утверждении Государственной
поверочной схемы для средств измерений массы»
Изготовитель
Общество с ограниченной ответственностью «Промконструкция»
(ООО «Промконструкция»)
ИНН 7447130002
Адрес: 454084, г. Челябинск, ул. Калинина, 24
Телефон, факс: (351) 729-99-29, 791-55-44, 796-37-94
E-mail:
Web-сайт: promcon.ru
Лист № 9
Всего листов 9
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
E-mail:
Web-сайт:
Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению
испытаний средств измерений в целях утверждения типа № RA.RU.311541 от 23.03.2016 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 33563-06 | Пипетки 2-го класса точности | Klin | Фирма "Yancheng City Huaou Industry Ltd. Company", Китай | Первичная поверка до ввода в эксплуатацию | Перейти |
| 4783-75 | Колбы мерные отливные 2-го класса точности вместимостью 25, 50, 100, 200, 250, 500 мл | Нет данных | Нет данных | Нет данных | Перейти |
| 16115-97 | Манометры избыточного давления грузопоршневые классов точности 0,02 и 0,05 | МП-6 | ООО "Арзамасская Альтернатива", р.п.Шатки | 2 года | Перейти |
| 80639-20 | Колбы мерные классов А и В | BRAND | "BRAND GMBH + CO KG", Германия | Первичная поверка при вводе в эксплуатацию | Перейти |
| 34975-07 | Цилиндры мерные лабораторные стеклянные 2-го класса точности | Нет данных | Фирма "Yancheng Jingwei Int’l Group Co., Ltd.", Китай (торговая марка ЭКРОС) | Первичная поверка при ввозе в РФ | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
