Приложение к свидетельству № 67505
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Резервуар стальной вертикальный с железобетонной крышей Trial-10000
Назначение средства измерений
Резервуар стальной вертикальный с железобетонной крышей РВСжк-10000 предназначен
для измерения объема мазута, а так же для его приема и хранения.
Описание средства измерений
Тип резервуара - стальной вертикальный с железобетонной крышейподземного
расположения, номинальной вместимостью 10000 м
3
.
Принцип действия резервуара стального вертикального с железобетонной крышей
РВСжк-10000 основан на измерении объема мазута в зависимости от уровня его наполнения.
Резервуар представляет собой конструкцию, состоящую из стальной цилиндрической
стенки и днища, обложенной по наружной поверхности железобетонными плитами и
кирпичной кладкой.
Покрытие резервуара - железобетонные плиты ПП-1, ПП-2 опирающееся на опорные
балки Б-1-1, Б-1-2 марки М-300.
Колонны под балки прямоугольного сечения 300х400 марки К-1-1, К-1-2, марки М-300.
На наружную поверхность плит кровли нанесен слои гидроизоляции.
Резервуар оснащен люк-лазом Ду=700 мм, люками с патрубками паропроводов,
горячей циркуляции, системой подогрева, измерительным люком.
Резервуар РВСжк-10000 № 11 расположен по адресу: 125412, г. Москва, ул. Ижорская,
д. 9, ТЭЦ-21 ПАО «Мосэнерго».

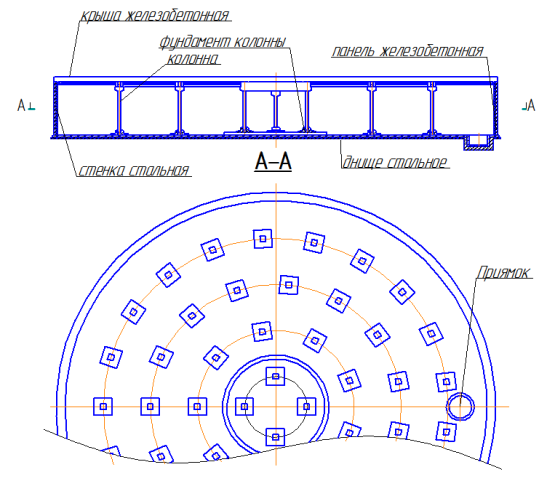

Общийвидрезервуарастальноговертикальногосжелезобетоннойкрышей
РВСжк-10000 представлен на рисунке 1.
Рисунок 1 - Общий вид резервуара РВСжк-10000
Пломбирование резервуара стального вертикального с железобетонной крышей
РВСжк-10000 не предусмотрено.
Лист № 2
Всего листов 3
Программное обеспечение
отсутствует
Метрологические и технические характеристики
Наименование характеристики
±0,20
Таблица 1 - Метрологические характеристики
Значение
РВСжк-10000
10000
Номинальная вместимость, м
3
Пределы допускаемой относительной
погрешности определения
вместимости, %
Наименование характеристики
Таблица 2 - Технические характеристики
Значение
РВСжк-10000
Условия эксплуатации:
Температура окружающего воздуха,
о
С
Атмосферное давление, кПа
Средний срок службы, лет, не менее
-50 до +50
от 84,0 до 106,7
30
Знак утверждения типа
наносится на титульный лист паспорта резервуара типографским способом.
Комплектность средства измерений
Обозначение
РВСжк-10000
Количество
1 шт.
РВСжк-10000
1 экз.
Таблица 3 - Комплектность средства измерений
Наименование
Резервуар стальной вертикальный с железобетонной
крышей
Резервуар стальной вертикальный с железобетонной
крышей. Паспорт
Градуировочная таблица
Методика поверки
МП 0636-7-2017
1 экз.
1 экз.
Поверка
осуществляется по документу МП 0636-7-2017 «Инструкция. ГСИ. Резервуар стальной
вертикальный с железобетонной крышей РВСжк-10000. Методика поверки», утвержденному
ФГУП «ВНИИР» 10.07.2017 г.
Основные средства поверки:
- рулетка измерительная металлическая 2 класса точности по ГОСТ 7502-98, Р30Н2Г,
с верхним пределом измерений 30 м (регистрационный номер 55464-13);
- рулетка измерительная металлическая типа Р20У2К, с верхним пределом измерений
20 м (регистрационный номер 51171-12);
- тахеометр электронный Leica TS60 I (регистрационный номер 61950-15).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельстве о поверке и в градуировочной таблице
резервуара в месте подписи поверителя.
Лист № 3
Всего листов 3
Сведения о методиках (методах) измерений
отсутствуют.
Нормативные и технические документы, устанавливающие требования к резервуару
стальному вертикальному с железобетонной крышей РВСжк-10000
ГОСТ 31385-2016 Резервуары вертикальные цилиндрические стальные для нефти
и нефтепродуктов. Общие технические условия;
РМГ 116-2011 ГСИ. Резервуары магистральных нефтепроводов и нефтебаз. Техническое
обслуживание и метрологическое обеспечение в условиях эксплуатации;
Изготовитель
СУ-ТЭЦ-21 «Мосэнергострой» (1977 г.)
Адрес: 125412, г. Москва, ул. Ижорская, д. 9
Заявитель
Публичное акционерное общество энергетики и электрификации «Мосэнерго»
(ПАО «Мосэнерго»)
ИНН 77050350112
Адрес: 119526, г. Москва, пр. Вернадского, д. 101, корп. 3
Телефон: +7 (495) 957-19-57
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт расходометрии»
Адрес: 420088, г. Казань, ул. 2-ая Азинская 7А
Телефон: +7 (843) 272-70-62
Факс +7 (843) 272-00-32
E-mail:
Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений
в целях утверждения типа № RA.RU.310592 от 24.02.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
