Номер госреестра:
68873-17
Наименование СИ:
Дефектоскопы ультразвуковые
Обозначение типа:
Topaz
Производитель:
Компания "Zetec Inc.", Канада
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
06.10.2022
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 67494
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Дефектоскопы ультразвуковые Topaz
Назначение средства измерений
Дефектоскопы ультразвуковые Topaz (далее по тексту - дефектоскопы) предназначены
для измерений координат залегания дефектов в сварных соединениях, основном материале
оборудования, деталей, трубопроводов и прочих изделий из металлов и сплавов.
Описание средства измерений
Принцип действия дефектоскопа основан на возбуждении ультразвуковых колебаний
(УЗК) в материале контролируемого объекта и приеме УЗК, отраженных от дефектов и границ
материалов.
Ультразвуковая волна, генерируемая преобразователем дефектоскопа, проникает в
объект контроля, распространяется в нем, отражается от несплошностей или донной
поверхностиобъектаконтроля,принимаетсяпреобразователемдефектоскопаи
преобразовывается в электрический сигнал. Принятый сигнал регистрируется и обрабатывается
процессором электронного блока. Обработанные сигналы передаются на сенсорный экран
дефектоскопа для визуализации и проведения измерений. Отображение сигналов возможно в
развертках типа А, В, С, D, S. Дефектоскопы помимо работы с ультразвуковыми
пьезоэлектрическими преобразователями имеют возможность также работать с преобразователями
на фазированной решетке.
Конструктивнодефектоскопыявляютсякомпьютеризированнымустройствами,
выполненными в едином корпусе. На боковой панели дефектоскопа находятся коммутационные
гнезда для подключения ультразвуковых преобразователей, в том числе преобразователей на
фазированной решетке, а также USB разъемы для подключения периферийных устройств,
разъем входов/выходов I/O, разъем для подключения к сети Ethernet и разъем для подключения
внешнего монитора.
Дефектоскопы выпускаются в следующих модификациях: Topaz 16 и Topaz 32, которые
отличаются максимальным количеством активных каналов 16 и 32 соответственно и как
следствие, из-за увеличение размера платы, отличаются габаритными размерами. Также
Topaz 32 оборудован командными кнопками на лицевой панели дефектоскопа.
Фотография общего вида дефектоскопов приведена на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
а)
Лист № 2
Всего листов 5
б)

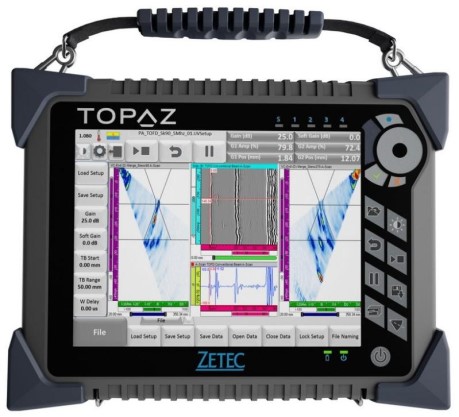

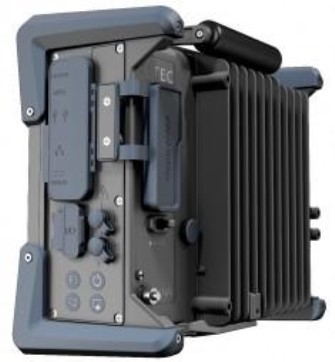

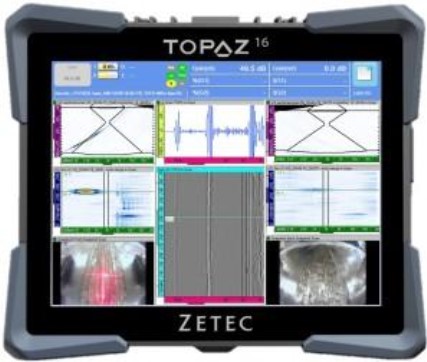

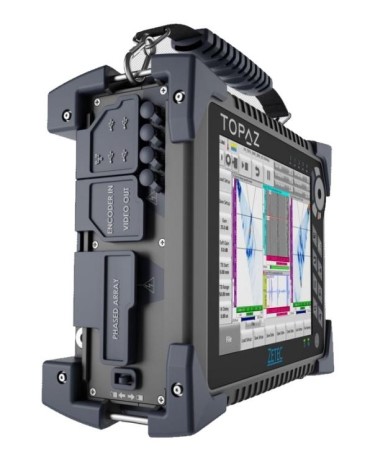

Рисунок 1 - Общий вид дефектоскопов ультразвуковых: а) Topaz 16; б) Topaz 32

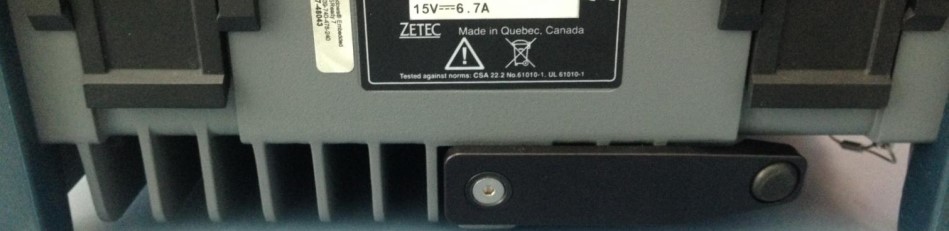

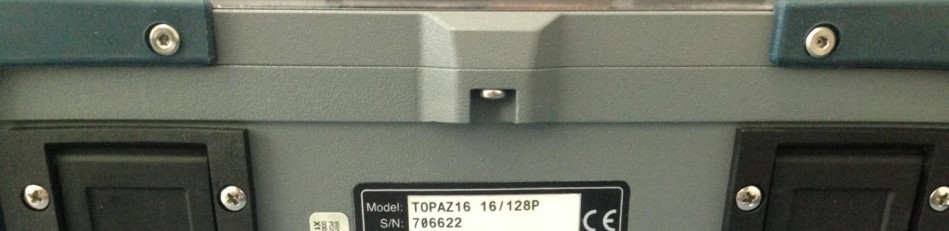

Рисунок 2 - Схема пломбировки и обозначение места нанесения маркировки
Программное обеспечение
Программное обеспечение выполняет функции управления дефектоскопом, обработки
результатов измерений, создания и сохранение файлов с данными контроля, протоколов
контроля, файлов настроек, формирование отчетов в реальном времени.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки)Значение
Идентификационное наименование ПО UltraVision Touch
Номер версии (идентификационный номер) ПО 3.8R11 и выше
Цифровой идентификатор ПО -
Защита ПО от преднамеренных и непреднамеренных воздействий соответствует
уровню «средний» согласно Р 50.2.077-2014.
Место
пломбирования
Маркировка
Лист № 3
Всего листов 5
Метрологические и технические характеристики
Зне
Таблица 2 - Метрологические характеристики
Наименование характеристики
Topaz 16
ачени
Topaz 32
Диапазон номинальных значений амплитуды импульсов
генератора импульсов возбуждения (ГИВ) на нагрузке 50 Омот 50 до 200
(каналы для ультразвуковых пьезоэлектрических
преобразователей), В
Допускаемое отклонение установки амплитуды импульсов
ГИВ от номинальных значений на нагрузке 50 Ом, %±10
Диапазон номинальных значений длительности импульсов от 25 до 500
ГИВ на нагрузке 50 Ом, нс с шагом 5 нс
Допускаемое отклонение установки длительности импульсов
ГИВ от номинальных значений, нс±5
Диапазон измерений временных интервалов, мкс от 0,1 до 163,0
Пределы допускаемой абсолютной погрешности измерений
временных интервалов, мкс±(0,005∙t+0,1)*
Диапазон рабочих частот (по уровню -6 дБ), МГц от 0,5 до 4,3
Диапазон измерений глубины залегания дефектов и толщины
изделий (по стали), ммот 3 до 500
Пределы допускаемой абсолютной погрешности измерений
глубины залегания дефектов и толщины изделий (по стали), мм±(0,02∙Н+0,05)***
* где t - измеренное значение временного интервала, мкс
*** где Н - измеренное значение глубины залегания дефекта или толщины изделия, мм
Таблица 3 - Технические характеристики
Наименования характеристик
Значения
Topaz 16Topaz 32
от 35 до 75
от 0,5 до 15,0
Диапазон установки амплитуды импульсов генератора
возбуждения на нагрузке 50 Ом для каналов с ФР, В
Пропускная способность (при - 3 Дб), МГц
Частотные фильтры, МГц
- нижних частот;
- верхних частот;
- полосовые фильтры
2, 5, 10
1, 2, 5
от 1 до 5
от 2 до 10
от 5 до 10
от 5 до 18
от 0 до 70 с шагом 0,5
128
от 0 до 20000 с шагом 5
от 0 до 20000 с шагом 5
±5
1632
Диапазон установки усиления, дБ
Фазированная решетка:
- общее число каналов;
- задержка генератора, нс;
- задержка приемника, нс;
- отклонение установки задержки генератора и приемника, нс
Максимальное число активных каналов
Питание осуществляется:
- от сети переменного тока с напряжением, В;
с частотой, Гц;
- от двух литиево-ионных аккумуляторов с напряжением, В
100±10 или 220±20
от 50 до 60
10,8
Лист № 4
Всего листов 5
Наименования характеристик
Значения
Topaz 16Topaz 32
221260
271326
120132
4,56,3
Габаритные размеры электронного блока, мм, не более
- длина
- ширина
- высота
Масса электронного блока, кг, не более
Условия эксплуатации:
- температура окружающей среды,
о
С
- относительная влажность воздуха при температуре +31
о
С, %
от 0 до +40
до 80
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом
и на переднюю панель дефектоскопа способом наклеивания этикетки.
Комплектность средства измерений
Количество
1 шт.
2 шт.
1 шт.
1 шт.
1 шт.
-
1 экз.
1 экз.
Таблица 4 - Комплектность средства измерений
Наименование
Дефектоскоп ультразвуковой Topaz 16/ Topaz 32*
Аккумулятор
Адаптер для питания от сети переменного тока
Кабель питания
Кейс для транспортировки
Преобразователи на фазированных решетках или традиционные ПЭП*
Руководство по эксплуатации
Методика поверки
* - по запросу заказчика
Поверка
осуществляется по документу МП 032.Д4-17 «ГСИ. Дефектоскопы ультразвуковые Topaz»,
утвержденному ФГУП «ВНИИОФИ» 20 марта 2017 г.
Основные средства поверки:
1.Осциллограф цифровой TDS2012B (рег. № 32618-06).
2.Генератор сигналов сложной формы AFG3022 (рег. № 32620-06).
3.Комплект образцовых ультразвуковых мер КМТ176М-1 (рег. № 6578-78).
4.Мера №3Р из комплекта мер ультразвуковых ККО-3 (рег. № 63388-16).
5.Мера №3 из комплекта мер ультразвуковых ККО-3 (рег. № 63388-16).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверки.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к дефектоскопам
ультразвуковым Topaz
Техническая документация компании «Zetec Inc.», Канада.
Лист № 5
Всего листов 5
научно-
средств
Изготовитель
Компания «Zetec Inc.», Канада
Адрес: 875 boul. Charest Ouest, Suite 100, Québec, Qc, CANADA G1N 2C9
Телефон: 418-266-3020
Факс: 418-263-3742
Web-сайт:
Заявитель
Акционерное общество «Пергам-инжиниринг» (АО «Пергам-инжиниринг»)
ИНН 7713226814
Юридический адрес: 127247, г. Москва, Дмитровское шоссе, д. 100, стр. 3
Почтовый адрес: 129164, г. Москва, Проспект Мира, 124, а/я 38
Адрес офиса: РФ, г. Москва, проезд Ольминского, 3А
Телефон: (495) 775-75-25, (495) 682-70-54
Факс: (495) 616-66-14
Web-сайт:
Е-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ»)
Адрес: 119361, Москва, ул. Озерная, 46
Телефон: (495) 437-56-33; факс: (495) 437-31-47
E-mail:
Аттестат аккредитации ФГУП «ВНИИОФИ» по проведению испытаний
измерений в целях утверждения типа № 30003-14 от 23.06.2014 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
