Приложение к свидетельству № 67491
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Газоанализаторы-течеискатели элегаза SF
6
-LeakSpy, модификации 3-033-R200,
3-033-R201
Назначение средства измерений
Газоанализаторы-течеискатели элегаза SF
6
-LeakSpy, модификации 3-033-R200, 3-033-R201
(далее по тексту - газоанализаторы - течеискатели) предназначены для измерений объемной
доли элегаза (SF
6
) в воздухе.
Описание средства измерений
Принцип действия датчика газоанализаторов - течеискателей обеих модификаций
основан на поглощении молекулами элегаза инфракрасного излучения.
Газоанализаторы-течеискатели обеих модификаций выпускаются в виде переносного
устройства с гибким щупом с датчиком на конце. На лицевой панели газоанализаторов-
течеискателей расположены: жидкокристаллический дисплей, отображающий результат
измерений и вспомогательную информацию (данные о единице измерений, заряде батареи и
пр.), сенсорные кнопки: кнопка включения (отключения) звукового сигнала, кнопка включения
(отключения) газоанализатора - течеискателя и установки нуля, кнопка переключения единиц
измерений.
Общий вид газоанализаторов - течеискателей элегаза SF
6
-LeakSpy, модификаций
3-033-R200, 3-033-R201 представлен на рисунке 1.

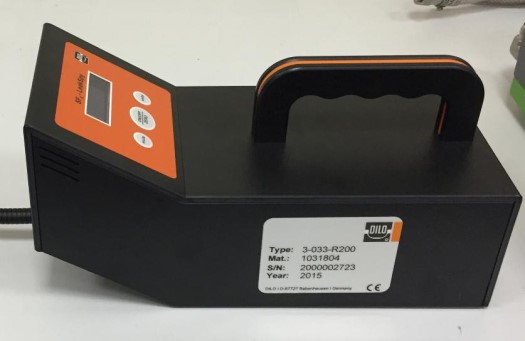

Рисунок 1 - Общий вид газоанализаторов -течеискателей элегаза SF
6
-LeakSpy,
модификации 3-033-R200, 3-033-R201
Обозначение места нанесения знака поверки представлено на рисунке 2.
Лист № 2
Всего листов 5
Рисунок 2 -Обозначение места нанесения знака поверки
Пломбирование газоанализаторов-течеискателей элегаза SF
6
-LeakSpy, модификаций
3-033-R200, 3-033-R201 не предусмотрено.
Программное обеспечение
Газоанализаторы-течеискатели элегаза SF
6
-LeakSpy, модификаций 3-033-R200, 3-033-R201
имеют встроенное программное обеспечение.
Встроенное программное обеспечение разработано изготовителем и обеспечивает
выполнение следующих основных функций:
- прием и обработку измерительной информации от первичных измерительных
преобразователей содержания элегаза в воздухе;
-отображение версии ПО на встроенном жидкокристаллическом дисплее
- индикацию результатов измерений на встроенном жидкокристаллическом дисплее;
- индикацию оставшегося времени работы на встроенном жидкокристаллическом дисплее;
- индикацию заряда батареи на встроенном жидкокристаллическом дисплее;
- индикацию единиц измерений на встроенном жидкокристаллическом дисплее;
- настройку единиц измерений;
-установку нулевой точки;
- подачу звукового сигнала при начале измерений;
-отключение/выключение звукового сигнала при начале измерений;
- индикацию при выключении звукового сигнала при начале измерений на встроенном
жидкокристаллическом дисплее;
- сообщения об ошибке.
Встроенное ПО газоанализаторов-течеискателей реализует непрерывную самодиагностику
аппаратной части газоанализатора.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Значение
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
3-033-firmware_V0.6
0.6
Не доступен
Примечание - номер версии ПО должен быть не ниже указанного в таблице.
Место нанесения
знака поверки
Лист № 3
Всего листов 5
Метрологические и технические характеристики
Значение
от 0 до 1000
±10
±20
±20
0,5
Таблица 2 - Метрологические характеристики
Наименование характеристики
Диапазон измерений объемной доли элегаза (SF
6
), млн
-1
Пределы допускаемой абсолютной основной погрешности
измерения объемной доли элегаза (SF
6
), млн
-1
, в диапазоне от 0
до 50 млн
-1
включ.
Пределы допускаемой относительной основной погрешности
измерения объемной доли элегаза (SF
6
), %, в диапазоне св. 50
до 100 млн
-1
включ.
Пределы допускаемой относительной основной погрешности
измерения объемной доли элегаза (SF
6
), %, в диапазоне св. 100
до 1000 млн
-1
Пределы допускаемой вариации показаний, в долях от пределов
допускаемой основной погрешности
Пределы допускаемой дополнительной погрешности от
изменения температуры окружающей среды в диапазоне
рабочих температур, на каждые 10 ºС, в долях от пределов
допускаемой основной погрешности
±0,5
142
125
280
Значение
10
12
5
555
805
1,58
Таблица 3 - Основные технические характеристики
Наименование характеристики
Время прогрева газоанализаторов-течеискателей, с
Время работы от одной полной зарядки аккумуляторной батареи,
ч
Время установления показаний, с
Габаритные размеры
- высота (все модификации), мм, не более
- ширина (все модификации), мм, не более
- длина, мм, не более
- без датчиков (все модификации)
- с датчиком:
-модификация 3-033-R200
- модификация 3-033-R201
Масса, кг, не более
Условия эксплуатации:
- температура окружающей среды, °С
- относительная влажность, %
- атмосферное давления, кПа
Средняя наработка на отказ, ч (при доверительной вероятности
0,95)
от 0 до +50
до 95
от 84,0 до 106,7
5000
Знак утверждения типа
наносится на боковую панель газоанализаторов -течеискателей в виде клеевой этикетки
и на титульных листах Руководств по эксплуатации типографским способом.
Лист № 4
Всего листов 5
Комплектность средства измерений
Таблица 4 - Комплектность газоанализаторов-течеискателей элегаза SF
6
-LeakSpy, модификаций
3-033-R200, 3-033-R201
НаименованиеОбозначениеКоличество
Газоанализатор-течеискатель3-033-R2001 шт.
элегаза SF
6
-LeakSpy3-033-R201
Транспортный чемоданSF
6
-LeakSpy1 шт.
3-033-R200│R201
Зарядное устройство-1 шт.
Аккумуляторная батарея BMZ Smart battery pack1 шт.
Блок зарядки BMZ Li-Ion Charger1 шт.
«Газоаналитзаторы --1 шт.
течеискатели элегаза
SF
6
-LeakSpy, модификации
3-033-R200, 3-033-R201.
Руководство по эксплуатации»
Методика поверкиМП-242-2138-20171 шт.
Поверка
осуществляется по документу МП-242-2138-2017 «Газоанализаторы-течеискатели элегаза
SF
6
-LeakSpy, модификации 3-033-R200, 3-033-R201. Методика поверки», утвержденному
ФГУП «ВНИИМ им. Д.И. Менделеева» 22.06.2017 г.
Основные средства поверки:
Рабочий эталон 1-го разряда по ГОСТ 8.578-2014 генератор газовых смесей ГГС-03-03,
регистрационный номер в Федеральном информационном фонде 62151-15.
Стандартный образец состава газовой смеси по ГОСТ 8.578-2014 состава SF
6
/воздух,
регистрационный номер в Федеральном информационном фонде 10347-2013.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых газоанализаторов-течеискателей с требуемой
точностью.
Знак поверки наносится в виде голографической наклейки на боковую панель
газоанализатора-течеискателя, как указано на рисунке 1, и (или) на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к газоанализаторам-
течеискателям элегаза SF
6
-LeakSpy, модификаций 3-033-R200, 3-033-R201
ГОСТ 8.578-2014 ГСИ Государственная поверочная схема для средств измерений
содержания компонентов в газовых средах.
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические
условия
Техническая документация фирмы DILO Armaturen und Anlagen GmbH, Германия
Изготовитель
Фирма DILO Armaturen und Anlagen GmbH, Германия
Адрес: Frundsbergstr. 36, D-87727 Babenhausen, Germany
Телефон (факс): +49 (0) 83 33 - 302-0
Web-сайт:
E-mail:
Лист № 5
Всего листов 5
Заявитель
Общество с ограниченной ответственностью «Новые Технологии и Системы»
(ООО «Новые Технологии и Системы»)
ИНН 7814485445
Адрес: 197342, г. Санкт-Петербург, ул. Торжковская, дом № 5 лит. А, оф. 330
Телефон/факс: (812) 324-99-73, (812) 441-32-29
Web-сайт:
E-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, Санкт-Петербург, Московский пр.19
Телефон: (812) 251-76-01, факс (812) 713-01-14
Web сайт: http//
Е-mail:
Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний
средств измерений в целях утверждения типа № RA.RU.311541 от 23.03.2016 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
