Машины испытательные универсальные гидравлические MTS Exceed, ГРСИ 68869-17
Номер госреестра:
68869-17
Наименование СИ:
Машины испытательные универсальные гидравлические
Обозначение типа:
MTS Exceed
Производитель:
Фирма "MTS Systems (China) Co., Ltd.", Китай
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
06.10.2022
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 67489
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Машины испытательные универсальные гидравлические MTS Exceed
Назначение средства измерений
Машины испытательные универсальные гидравлические MTS Exceed (далее по тексту -
машины) предназначены для измерения силы и деформации при испытаниях материалов на
растяжение, сжатие или изгиб в режиме статического нагружения.
Описание средства измерений
Принцип действия машин заключается в измерении величины силы, приложенной к
испытуемому образцу, и перемещения поршня при испытаниях материалов на растяжение и
сжатие.
Машины содержат два измерительных канала: канал измерения силы и канал измерения
перемещения поршня.
Конструктивно машины состоят из силовой рамы, силового гидравлического привода,
датчика силы, датчика перемещений, вспомогательных устройств для поддержки, фиксации
илизахватаиспытуемыхобразцов,измерительно-вычислительногоиуправляющего
комплексов (контроллер), гидравлической станции. Контроллер и гидравлическая станция
смонтированы в единое модульное устройство - интегрированную операционную платформу,
устанавливаемую рядом с силовой рамой соединяемую с силовой рамой гидравлическими
шлангами и электрическими кабелями.
Внешний вид машин показан на рисунке 1.
АБВ

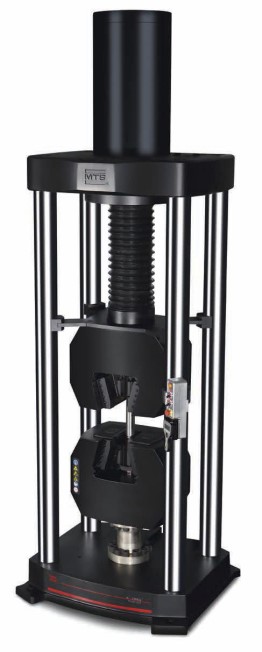

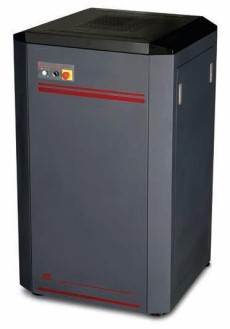

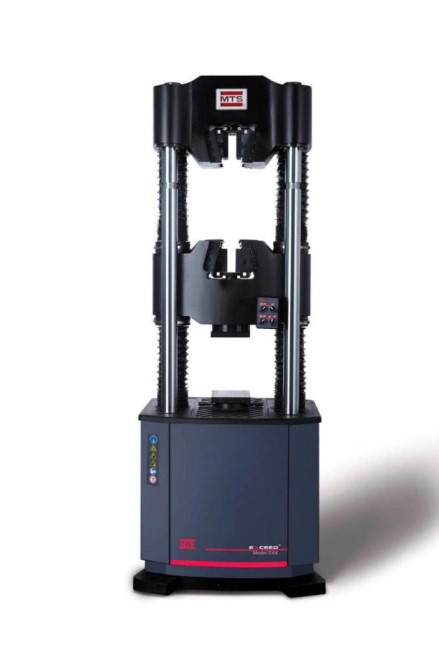

Рисунок 1 - Общий вид машин универсальных испытательных гидравлических MTS Exceed
(А- силовая рама модели E65, Б- силовая рама модели E64,
В - интегрированная операционная платформа)
Лист № 2
Всего листов 5
Пломбирование машин универсальных испытательных гидравлических MTS Exceed не
предусмотрено.
Силовая рама модели E65 состоит из неподвижного основания с закрепленными на нём
четырьмя стальными колоннами и неподвижной траверсы.
Гидравлический силовой привод прочно зафиксирован на верхней траверсе и приводится
в действие давлением, создаваемым гидравлической насосной станцией.
Испытываемый образец устанавливается между подвижным элементом силового
привода и неподвижными элементами рамы при помощи вспомогательных устройств. Сила,
создаваемая силовым приводом и прикладываемая к испытываемому образцу, измеряется
датчиком силы. Датчик перемещения, расположенный внутри привода, измеряет линейное
перемещение подвижного элемента силового гидравлического привода. Сигналы от датчиков
силы и перемещения поступают в контроллер.
Силовая рама модели E64 состоит из неподвижного основания, боковых плит, двух
стальных колонн с резьбой, силового гидравлического привода, датчика силы, датчика
перемещений, рабочего стола, рабочей поверхности, нижней и верхней поперечин, четырех
нагружающих стальных колонн и электромеханического привода перемещения нижней
поперечины. Гидравлический силовой привод и две стальные колонны с резьбой прочно
зафиксированы на неподвижном основании. На подвижном поршне силового гидравлического
привода через датчик силы закреплен прямоугольный рабочий стол. На кронштейне,
установленном на неподвижном основании, закреплен датчик перемещений. Наконечник
подвижного штока датчика перемещений связан с рабочим столом. В углах рабочего стола
установлены нагружающие стальные колонны, в верхней части жестко связанные между собой
верхней поперечиной. Верхняя поперечина связана также с двумя колоннами с резьбой через
направляющие подшипники, расположенные в верхней части колонн, и позволяющие верхней
поперечине свободно перемещаться вверх и вниз по колоннам с резьбой в пределах рабочего
хода подшипников. Нижняя поперечина смонтирована на двух колоннах с резьбой, образуя две
зоны испытаний. Верхняя зона испытаний, расположенная между верхней поперечиной и
нижней поперечиной, предназначена для испытаний на растяжение, нижняя зона испытаний
между нижней поперечиной и рабочим столом - на сжатие. Нижняя поперечина может
перемещаться по резьбе колонн при помощи электромеханического привода, установленного в
основании, для изменения рабочего пространства в каждой зоне испытаний, с надежной
механической фиксацией положения в заданном положении. Для испытаний на растяжение
испытываемый образец устанавливается при помощи вспомогательных устройств между
нижней поперечиной и верхней поперечиной, для испытаний на сжатие - между рабочим
столом и нижней поперечиной. Силовой гидравлический привод приводится в действие
давлением,создаваемымгидравлическойстанцией.Прииспытанияхрегулируемое
контроллером гидравлическое давление подается от гидравлической станции в гидравлический
силовой привод. Поршень силового привода с заданной оператором скоростью и усилием
двигает вверх рабочий стол вместе нагружающими колоннами и верхней поперечиной. Так как
нижняя поперечина жестко связана через колонны с резьбой с основанием и неподвижна,
перемещение рабочего стола и верхней поперечины вверх приводит к приложению
растягивающего усилия к образцу, установленному в верхней зоне испытаний, а к образцу,
установленному в нижней зоне испытаний, сжимающего усилия. Сила, создаваемая силовым
приводом и прикладываемая к испытываемому образцу через силовую раму и вспомогательные
устройства, измеряется датчиком силы. Датчик перемещения измеряет линейное перемещение
рабочего стола, соответствующее деформации образца под воздействием приложенной
нагрузки. Сигналы от датчиков силы и перемещения поступают в контроллер.
Контроллер измеряет и регистрирует выходные электрические аналоговые сигналы
датчиков силы и перемещения, обрабатывает, хранит и анализирует полученную информацию,
формирует сигналы управления. Управление работой машины, обработка, анализ и
отображение результатов измерений осуществляется программным обеспечением (ПО),
установленным на персональный компьютер (ПК).
Лист № 3
Всего листов 5
Машины имеют порты для подключения дополнительных средств измерений (датчиков
продольной и поперечной деформации, как контактных, так и бесконтактных), а также
возможность установки дополнительного оборудования для испытаний образцов в различных
средах и температурных условиях (термо-, крио- и барокамер).
Машины универсальные испытательные гидравлические MTS Exceed выпускаются в
двенадцати модификациях: E65.605BF, E65.126BF, E65.206BF-1, E65.206BF-2, E65.206BF-3,
E64.305, E64.305E, E64.605, E64.605E, E64.106, E64.106E, E64.206. Модификации машин
отличаются измерительными диапазонами силы и перемещения, вариантами исполнения
захватов, размерами и количеством рабочих зон, массой и габаритными размерами.
Программное обеспечение
Программное обеспечение предназначено для управления работой машины, обработки
результатов измерений и подготовки отчётов об испытаниях образцов. Программное
обеспечение автономное, устанавливается на компьютер с установочного диска. Разработчиком
произведение разделение программного обеспечения на метрологически значимую и незначимую
части.
MTS TestSuite
Значение
TW EssentialTW Express
3.0.1(не ниже)
-
Таблица 1
Идентификационные данные (признаки)
Идентификационное наименование ПОTW Elite
Номер версии ПО
Цифровой идентификатор ПО
Другие идентификационные данные
(Название ПО)
Уровень защиты ПО - средний, в соответствии с Р 50.2.077 - 2014.
Метрологические и технические характеристики
Модификация
Диапазон измерений
силы, кН
Диапазон измерений
перемещения, мм
Высота, мм, не более
Ширина, мм, не более
Глубина, мм, не более
Масса, кг, не более
от 20 до 2000
от 0 до 815
от 3 до 300
от 0 до 100
от 6 до 600
от 10 до 1000
от 0 до 250
Таблица 2 - Основные метрологические и технические характеристики
от 6 до 600
от 12 до 1200
от 0 до 575
от 0 до 675
E65.605BF
E65.126BF
E65.206BF-1
E65.206BF-2
E65.206BF-3
28559608602000
3510 1100 10054580
3905 1280 11905760
4350 1280 1190 6000
4125 1280 1190 5875
E64.305
E64.305E
E64.605
E64.605E
E64.106
E64.106E
E64.206
от 20 до 2000
19508056601500
23208056601600
23709007402500
27209007402700
25409707903500
29209707903800
3150 1310 10608000
Лист № 4
Всего листов 5
Таблица 3
Пределы допускаемой относительной погрешности измерений силы, %±0,5
Пределы допускаемой абсолютной погрешности измерений±0,1
перемещения в интервале от 0 до 10 мм включ., мм
Пределы допускаемой относительной погрешности измерений±1,0
перемещения в интервале св. 10 мм до верхнего предела измерений, %
Таблица 4
Условия эксплуатации:
- температура, °С
- относительная влажность, %
от +10 до +40
от 5 до 85
Знак утверждения типа
наносится на боковую поверхность корпуса машины в виде наклейки и на титульный лист
руководства по эксплуатации типографским способом.
Комплектность средства измерений
Количество, шт
1
1
1
1
1
1
1
1
Таблица 5 - Комплектность средства измерений
Наименование
Силовая рама в сборе
Гидравлическая насосная станция
Кабели электрические (комплект)
Шланги гидравлические (комплект)
Программное обеспечение
Персональный компьютер (по требованию заказчика)
Руководство по эксплуатации «Машины испытательные
универсальные гидравлические MTS Exceed. Руководство по
эксплуатации»
Методика поверки МП ТИнТ 201-2016 «Машины
испытательные универсальные гидравлические MTS Exceed.
Методика поверки»
Вспомогательные принадлежности (по требованию заказчика)
1
Поверка
осуществляется по документу МП ТИнТ 201-2016 «Машины испытательные универсальные
гидравлические MTS Exceed. Методика поверки», утверждённому ООО «ТестИнТех»
01.07.2016 г.
Основные средства поверки:
- динамометры 2-го разряда по ГОСТ 8.640-2014, основная погрешность
±
0,12 %;
- индикатор часового типа с ценой деления 0,01 мм ИЧ 50, КТ 0 (рег. №67908-17);
- штангенрейсмас ШРК с ценой деления 0,02 мм (рег. №67056-17).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Лист № 5
Всего листов 5
Нормативные и технические документы, устанавливающие требования к машинам
испытательным универсальным гидравлическим MTS Exceed
ГОСТ 8.640-2014 ГСИ. Государственная поверочная схема для средств измерений силы
ГОСТ 28840-90 Машины для испытаний материалов на растяжение, сжатие и изгиб.
Общие технические требования
Техническая документация фирмы MTS Systems (China) Co., Ltd., КНР
Изготовитель
MTS Systems (China) Co., Ltd., КНР
Адрес: Building 23, No.481, Guiping Road, Shanghai, 200233, China
Тел.: 86-21-54271122; факс: 86-21-64956330
Заявитель
Общество с ограниченной ответственностью «СИНЕРКОН» (ООО «СИНЕРКОН»)
Адрес: 117105, Россия, г. Москва, Варшавское шоссе, д.32
ИНН 7728641644
Тел.: +7 (499) 611-15-37; факс: +7 (495) 741-59-04
E-mail:
Web-caйт:
Испытательный центр
Общество с ограниченной ответственностью «ТестИнТех» (ООО «ТестИнТех»)
Адрес: 123308, Москва, ул. Мневники, д. 1
Тел.: +7 (499) 944-40-40
Аттестат аккредитации ООО «ТестИнТех» по проведению испытаний средств измерений
в целях утверждения типа № RA.RU.312099 от 04.05.2017 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 59966-15 | Машины универсальные испытательные | MTS Criterion 40 | Фирма "MTS Systems (China) Co., Ltd.", Китай | 1 год | Перейти |
| 37935-08 | Измерители универсальные прецизионные | В7-99 | АО "НПП "Эталон", г.Омск | 1 год | Перейти |
| 17410-98 | Миллитесламетры портативные универсальные | МПУ-1 | ВНПП "Интротест", г.Москва | 1 год | Перейти |
| 13869-98 | Счетчики холодной и горячей воды универсальные | СВК 10-2, СВК 15-3 | ОАО "Арзамасский приборостроительный завод", г.Арзамас | 4 года - для гор.воды; 6 лет - хол. | Перейти |
| 51827-12 | Приборы электроизмерительные универсальные | UMG 96 RM, UMG 96 RM-P, UMG 96 RM-M, UMG 96 RM-E, UMG 96 RM-CBM, UMG 96 RM-EL | Фирма "Janitza electronics GmbH", Германия | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
