Номер госреестра:
68867-17
Наименование СИ:
Дефектоскопы вихретоковые
Обозначение типа:
FALCON
Производитель:
Фирма "INETEC Institute for Nuclear Technology", Хорватия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
06.10.2022
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 67487
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Дефектоскопы вихретоковые FALCON
Назначение средства измерений
Дефектоскопы вихретоковые FALCON (далее - дефектоскопы) предназначены для
выполнения измерений при контроле труб парогенераторов и теплообменных аппаратов в составе
комплекса оборудования вихретокового контроля парогенераторов и позволяют измерять
глубину дефектов в трубе.
Дефектоскопы позволяют измерять следующие параметры:
- координаты сквозных дефектов в трубе;
- глубины несквозных дефектов в трубе.
Описание средства измерений
Принцип действия дефектоскопов основан на возбуждении вихревых токов в локальной
зоне контроля и регистрации изменений, создаваемого ими электромагнитного поля, обуслов-
ленных дефектами и электрофизическими свойствами объекта контроля. Измерения осуществ-
ляются путем регистрации изменений действительной и мнимой составляющей вихретокового
сигнала, создаваемого катушками индуктивности вихретоковых преобразователей.
Дефектоскопы имеют блочную конструкцию. Электронный блок дефектоскопов пред-
назначен для создания сигнала, возбуждающего катушки индуктивности преобразователей,
приема и передачи информации. В электронном блоке реализована схема формирования
внутреннего абсолютного опорного сигнала и имеется система подавления шумов, позволяющая
увеличить соотношение сигнал-шум для всех типов вихретоковых преобразователей.
В электронном блоке размещен встроенный адаптер для вихретоковых преобразователей.
В состав дефектоскопов входят вихретоковые преобразователи, специальной формы
для работы в протяженных трубных магистралях, выполненные в виде упругих жгутов заданной
длины. Дефектоскопы оснащены и могут работать с вихретоковыми преобразователями
различных типов: проходными, вращающимися, матричными с одной или несколькими катушками
индуктивности. Дефектоскопы поддерживают до 40 каналов (катушек индуктивности)
одновременно в режиме непрерывного съема сигнала и до 640 каналов в режиме мультиплекси-
рования.
Вкачествеустройствауправления,обработкииотображенияпоступающей
измерительной информации в дефектоскопах используется персональный компьютер.

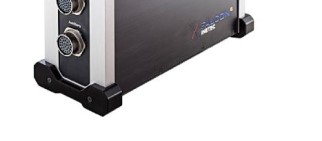

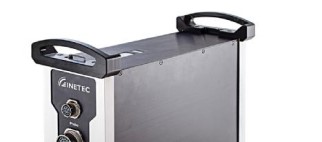

Рисунок 1 - Внешний вид дефектоскопов вихретоковых FALCON
Пломбирование дефектоскопов вихретоковых FALCON не предусмотрено.
Лист № 2
Всего листов 4
Программное обеспечение
Программное обеспечение разработано специально для дефектоскопов вихретоковых
FALCON и служит для управления их функциональными возможностями, а также для обработки
и отображения результатов измерений.
ПО защищено USB-накопителем с программным ключом защиты программного
обеспечения. Ключ так же может быть «жестким», привязанным к персональному компьютеру.
Защита программного обеспечения и измеренных данных от непреднамеренных
и преднамеренныхизмененийсоответствует уровню «Высокий» всоответствиисР50.2.077 - 2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО, не ниже
Цифровой идентификатор ПО
Алгоритм вычисления цифрового идентификатора ПО
EddyOneAcquisition
1.5.0.1
6E5EC6D7
CRC32
Метрологические и технические характеристики
Значение
от 0,020 до 1200,000
±0,2
от 0 до 20
±10
0,1
0,4
от 10 до 100
Таблица 2 - Метрологические характеристики
Наименование характеристики
Диапазон частот сигнала возбуждения, кГц
Пределы допускаемой относительной погрешности установки частоты
сигнала возбуждения, %
Диапазон установки выходного напряжения сигнала возбуждения, В
Пределы допускаемой относительной погрешности установки
выходного напряжения сигнала возбуждения, %
Уровень шумов дифференциального канала, В, не более
Пороговое значение чувствительности при измерениях размеров
сквозных дефектов (минимальный диаметр выявляемого дефекта), мм,
не более
Диапазон измерения глубины дефектов, % толщины стенки
Пределы допускаемой абсолютной погрешности измерения глубины
дефектов в отношении к толщине стенки, %
±10
Значение
от 2 до 40
385
335
265
12,5
от 125 до 250
от 50 до 60
Таблица 3 - Основные технические характеристики
Наименование характеристики
Количество измерительных каналов
Габаритные размеры, не более
- длина
- ширина
- высота
Масса электронного блока, кг, не более
Параметры электрического питания от сети
- напряжение переменного тока, В
- частота переменного тока, Гц
Электропитание от аккумулятора:
- напряжение постоянного тока, В
Диапазон рабочих температур, °С
Относительная влажность, %, не более
Срок службы, лет, не менее
12
от 0 до +45
95
10
Лист № 3 Trial
листов 4
Знак утверждения типа
наносится на эксплуатационную документацию типографическим методом.
Комплектность средства измерений
Обозначение
--------
Количество
1 шт.
1 комп.
1 комп.
1 комп.
1 шт.
1 шт.
1 шт.
1 комп.
Таблица 4 - Комплектность средства измерений
Наименование
Дефектоскоп вихретоковый FALCON
Вихретоковые преобразователи с кабелями
Адаптеры вихретоковых преобразователей
Кабели питания
Защитная оболочка
Футляр для Переноски/Хранения
USB накопитель с программным ключом защиты
Образцы дефектов (трубки), не предназначены
для поверки
Программный комплекс EddyOneAnalysis
Руководство по эксплуатации на русском языке
Методика поверки
-
-
МП АПМ 84-16
1 комп.
1 шт.
1 шт.
Поверка
осуществляется по документу МП АПМ 84-16 «Дефектоскопы вихретоковые FALCON.
Методика поверки», утвержденному ООО «Автопрогресс-М» 30.05.2017 г.
Основные средства поверки:
- осциллограф цифровой RIGOL DS2000, модификация DS2202, (рег. № 54989-13);
-комплектмермоделейдефектовтеплообменныхтрубпарогенераторов
КММД-ПГ-16/13 (Госреестр № 53194-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к дефектоскопам
вихретоковым FALCON
ГОСТ РИСО 15549-2009 Контроль неразрушающий. Контроль вихретоковый. Основные
положения
ГОСТ 26697-85 Контроль неразрушающий. Дефектоскопы магнитные ивихретоковые.
Общие технические требования
Техническая документация «INETEC Institute for Nuclear Technology», Хорватия.
Изготовитель
«INETEC Institute for Nuclear Technology», Хорватия
Адрес: Dolenica 28, 10 250 Zagreb, Croatia
Tel: +385 1 659 45 55, Fax: +385 1 659 45 55
E-mail:
Лист № 4
Всего листов 4
Заявитель
Общество с ограниченной ответственностью «Агропроммаш» (ООО «Агропроммаш»)
ИНН 6732080728
Адрес: 214005, г. Смоленск, ул. Свердлова, дом 22, офис 9
Тел.: + 7 (919) 047-9603
E-mail:
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М»
Адрес: 123308, г. Москва, ул. Мневники, д. 3 корп. 1
Тел.: +7 (495) 120-0350, факс: +7 (495) 120-0350 доб. 0
E-mail:
Аттестат аккредитации ООО «Автопрогресс-М» по проведению испытаний средств
измерений в целях утверждения типа RA.RU.311195 от 30.06.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
