Счетчики газа объемные диафрагменные JGD, ГРСИ 68775-17
Номер госреестра:
68775-17
Наименование СИ:
Счетчики газа объемные диафрагменные
Обозначение типа:
JGD
Производитель:
Фирма "Goldcard Smart Group Co., Ltd.", Китай
Межповерочный интервал:
10 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
25.09.2022
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 67393
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчики газа объемные диафрагменные JGD
Назначение средства измерений
Счетчики газа объемные диафрагменные JGD (далее - счетчики) предназначены для
измерений объема природного газа по ГОСТ 5542-2014 и других сухих неагрессивных газов.
Описание средства измерений
По принципу действия счетчики относятся к приборам объемного (камерного) типа с
подвижными эластичными стенками (мембранами) и состоят из измерительного механизма,
помещенного в герметичный штампованный металлический корпус, и электронного отсчетного
устройства.
За счет разности давлений на входе и на выходе счетчика газ заполняет верхнее
пространство металлического корпуса, откуда через распределительный механизм и систему
каналов поступает в измерительный механизм. Проходящий через измерительный механизм
поток газа заставляет две камеры с гибкими газонепроницаемыми диафрагмами попеременно
наполняться и опустошаться, совершая при этом возвратно-поступательное движение.
Возвратно-поступательное движение диафрагм преобразуется механизмом во вращательное
движение выходного вала, вращение которого передается на непрозрачную крыльчатку.
Отслеживание угла поворота крыльчатки осуществляется оптическим преобразователем,
который формирует на выходе электрические импульсы. Количество импульсов, выдаваемых
оптическим преобразователем прямо пропорционально прошедшему через счетчик объему газа
в рабочих условиях. Данные об измеренных значениях количества импульсов передаются в
программный модуль электронного отсчетного устройства, который выводит его на
показывающее устройство с нарастающим итогом.
Измерительный механизм внутри герметичного штампованного металлического
корпуса включает в себя:
- две измерительных камеры с гибкими газонепроницаемыми диафрагмами из
синтетического материала;
- кривошипно-шатунный механизм со стопором обратного хода;
- распределительный механизм с системой обратных клапанов.
Электронное отсчетное устройство расположено на передней части металлического
корпуса и включает в себя:
- жидкокристаллический индикатор;
- микроконтроллер с оптическим преобразователем;
- автономный сменный источник питания.
Электронное отсчетное устройство показывает:
- общий объем;
- дату и время;
- серийный номер счетчика;
- версию ПО;
- баланс;
- тариф.
Электронное отсчетное устройство обеспечивает ведение журналов:
- изменение настроек счетчика;
- попытки несанкционированного доступа;
- самодиагностики.
Архивы и журналы хранятся в энергонезависимой памяти и доступны для считывания
через интерфейс удаленного доступа.
Счетчики выпускаются в двух исполнениях JGD4S-G и JGD6S-ML-G.
Лист № 2
Всего листов 6
Фотографии общего вида счетчиков, с указанием мест нанесения знака поверки,
пломбы завода-изготовителя и знака утверждения типа, приведены на рисунке 1.
а)б)

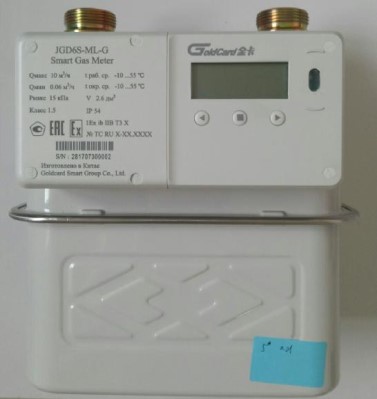

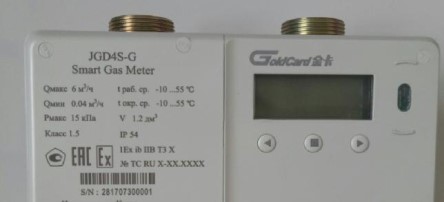

Рисунок 1 - Общий вид счетчиков и схема нанесения знака поверки
и пломбы завода-изготовителя
Пломба поверителя
Пломба завода-
изготовителя
Пломба поверителя
Лист № 3
Всего листов 6
в)
а - общий вид счетчиков JGD4S-G; б - общий вид счетчиков JGD6S-ML-G;
в - схема нанесения знака поверки, пломбы завода-изготовителя и знака утверждения типа
на лицевую панель электронного отсчетного устройства
Программное обеспечение
Счетчики содержат встроенное программное обеспечение (ПО) и энергонезависимую
память для хранения данных заводских настроек. Преобразование измеряемых величин
и обработка измерительных данных выполняется с использованием внутренних аппаратных
и программных средств. ПО располагается в энергонезависимой памяти микроконтроллера,
обеспечивающего аппаратную защиту от считывания ПО или его части с целью копирования
или внесения изменений.
Метрологическиехарактеристикисчетчиковнормированысучетомвлияния
программного обеспечения.
Номера версий и цифровые идентификаторы ПО отображаются в меню счетчика при
помощи конфигурационного программного обеспечения.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Другие идентификационные данные, если имеются
Значение для типоразмера
JGD4S-GJGD6S-ML-G
Smart Gas Meter
не ниже 00500700
17B403
--
Защитапрограммногообеспеченияотнепреднамеренныхипреднамеренных
изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Пломба поверителя
Пломба завода-
изготовителя
Пломба поверителя
Лист № 4
Всего листов 6
Метрологические и технические характеристики
Наименование параметра
Таблица 2 - Метрологические характеристики
Максимальный расход, Q
макс
, м
3
/ч
Номинальный расход, Q
ном
, м
3
/ч
Минимальный расход, Q
мин
, м
3
/ч
Избыточное давление газа, кПа, не более
Значение параметра для типоразмера
JGD4S-G JGD6S-ML-G
6,010,0
4,0 6,0
0,040,06
50
250
0,0080,012
99999,999
0,001
0,001
Потеря давления при Q
макс
, Па, не более
Порог чувствительности, м
3
/ч, не более
Разрядность отсчетного устройства, м
3
Вес импульса, м
3
в процессе эксплуатации
в режиме поверки
Пределы допускаемой относительной погрешности
измерений объема, в диапазоне расходов, %
Q
мин
≤ Q < 0,1Q
ном
0,1Q
ном
≤ Q ≤ Q
макс
±3
±1,5
Наименование параметра
10
Таблица 3 - Технические характеристики
Значение параметра для типоразмера
JGD4S-GJGD6S-ML-G
от -10 до +55
от -10 до +55
от -40 до +60
до 95 при температуре +35 ºС
G 1
1
/
4
110152,4
231 274
232 250
173 200
2,6 4,0
93 суток
Диапазон температур:
Температура рабочей среды, ºС
Температура окружающей среды, ºС
Условия хранения:
температура окружающего воздуха, ºС
относительная влажность, %
Присоединительная резьба штуцеров
Расстояние между осями штуцеров, мм
Габаритные размеры, мм, не более:
- высота
- длина
- ширина
Масса, кг, не более
Глубина хранения архивов
Срок службы сменного автономного источника
питания, лет
Средний срок службы, лет
20
Знак утверждения типа
наносится на лицевую панель счетчиков методом лазерной гравировки и на титульные листы
паспорта и руководства по эксплуатации типографским способом.
Комплектность средства измерений
1 шт.
В соответствии с заказом
Количество
Примечание
Таблица 3 - Комплект поставки
Наименование
Счетчик газа объемный диафрагменный
JGD4S-G, JGD6S-ML-G
Лист № 5
Всего листов 6
Руководство по эксплуатации
1 шт.
Методика поверки
1 шт
Примечание
По дополнительному заказу
Наименование
Защитные крышки патрубков
Комплект монтажных частей
Паспорт
Количество
2 шт.
1 комп.
1 шт.
Допускается поставлять один
экземпляр в один адрес
отгрузки
Допускается поставлять один
экземпляр в один адрес
отгрузки
Поверка
осуществляется по документу МП 208-031-2017 «Счетчики газа объемные диафрагменные JGD.
Методика поверки», утвержденному ФГУП «ВНИИМС» 21.07.2017 г.
Основные средства поверки:
- установки поверочные СПУ-5 (регистрационный номер 46509-11), диапазон
воспроизводимых расходов от 0,016 до 25 м
3
/ч, пределы основной допускаемой относительной
погрешности ±0,45 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на пломбу, ограничивающую доступ к передней панели
электронного отсчетного устройства, и в паспорт на счетчик, или на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к счетчикам газа
объемным диафрагменным JGD
ГОСТ Р 8.618-2014. ГСИ. Государственная поверочная схема для средств измерений
объемного и массового расхода газа.
Техническая документация изготовителя.
Изготовитель
Goldcard Smart Group Co., Ltd., Китай
Адрес: No.158, Jinqiao Street, Hangzhou Economic & Technological Development Area,
Zhejiang Province 310018
Тел.: +86 571 5663 3333
Web-сайт:
Заявитель
Фирма «Mambo Technical Service Co., Ltd.», Китай
Адрес: No 968, West Meilong Road, Minhang District, Shanghai
Тел.: 021-51695369
Web-сайт:
Лист № 6
Всего листов 6
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail:
Web-сайт:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений
в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
