Анализаторы рентгенофлуоресцентные портативные SciAps X Series, ГРСИ 68773-17
Номер госреестра:
68773-17
Наименование СИ:
Анализаторы рентгенофлуоресцентные портативные
Обозначение типа:
SciAps X Series
Производитель:
Фирма "SciAps Inc.", США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
25.09.2022
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 67391
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы рентгенофлуоресцентные портативные SciAps X Series
Назначение средства измерений
Анализаторы рентгенофлуоресцентные портативные SciAps X Series (далее по тексту -
анализаторы) предназначены для измерений массовой доли химических элементов в металлах и
сплавах по аттестованным методикам измерений.
Описание средства измерений
Принцип действия анализаторов основан на регистрации спектра вторичного
рентгеновского излучения. Первичное рентгеновское излучение, создаваемое рентгеновской
трубкой анализатора, взаимодействует с анализируемой пробой и вызывает вторичное
излучение, спектр которого зависит от элементного состава.
Прибор работает на методике фундаментальных параметров.
Для более точного измерения массовой доли производителем в программу
закладывается стандартный набор калибровок по алюминиевым, титановым, никелевым,
медным, кобальтовым, нержавеющим, инструментальным, низколегированным металлам и
сплавам. Для измерения не стандартных элементов (не входящих в базовые калибровки)
требуются отдельное внесение данных элементов, что можно сделать дистанционно по запросу.
Анализаторы выполнены в виде портативного прибора, конструктивно состоящего из
источникарентгеновскогоизлучения(рентгеновскаятрубка),детектора,встроенной
видеокамеры, автоматической системы защиты детектора, управляющей электроники, блока
питания и сенсорного экрана управления.
Общий вид анализаторов представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

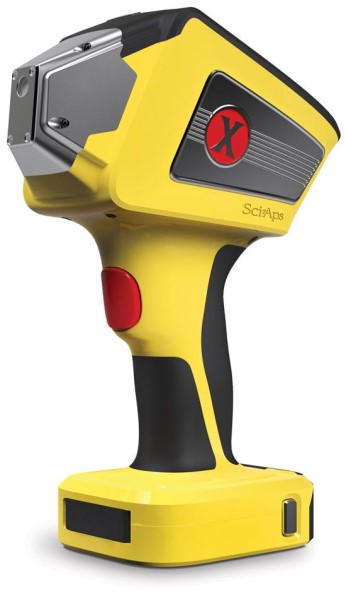

Рисунок 1 - Общий вид Анализаторов рентгенофлуоресцентных портативных SciAps X Series
Лист № 2
Всего листов 4

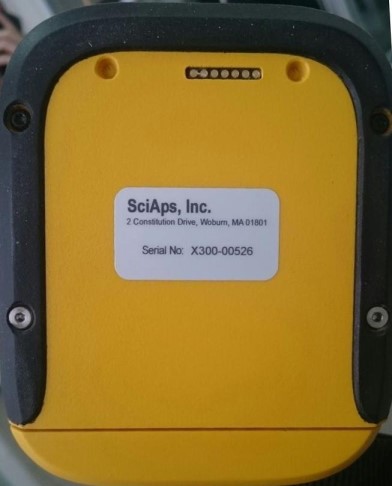

Рисунок 5 - Схема пломбировки и маркировки
Программное обеспечение
Управление работой анализаторов осуществляется с помощью встроенного программного
обеспечения SciAps, предназначенного для обработки результатов измерений, настройки
параметров работы анализатора, вывода данных на дисплей.
Также реализован обмен данными между анализатором и персональным компьютером
посредством USB и Wi-Fi.
Идентификационные данные метрологически значимой части программного обеспечения
указаны в таблице 1.
-
Значение
SciAps
SciAps XRF v1.3.5-rc и выше
Таблица 1
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО (контрольная сумма
исполняемого кода)
Уровень защиты программного обеспечения анализаторов от непреднамеренных
и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.
Метрологические и технические характеристики
1
Значение
от 0,05 до 100
Таблица 2 - Метрологические характеристики
Наименование характеристики
Диапазон измерений массовой доли, %
Предел допускаемого среднеквадратического
отклонения (СКО) значений результатов
измерения массовой доли, %, не более
Пределы допускаемой относительной
погрешности измерений массовой доли, %:
Место
пломбировки
Маркировка
Лист № 3
Всего листов 4
Значение
Наименование характеристики
В диапазоне:
- от 0,05 до 1,60 % включ.,
- св. 1,60 до 5,80 % включ.,
- св. 5,80 до 100 %
±20
±10
±3
до 36
20
1,5 кг
от 0,001 до 100
от Mg (Z=12) до Pu (Z=94)
1
от -20 до +50
от 30 до 90
от -40 до +60
от 30 до 90
185×267×115
Таблица 3 - Основные технические характеристики
Диапазон показаний массовой доли, %
Диапазон определяемых элементов
Количество одновременно определяемых
элементов
Минимальное время экспозиции, с
Минимальная продолжительность работы
в автономном режиме, ч
Условия эксплуатации:
-температура, С°
-относительная влажность, %
Условия хранения:
-температура, С°
-относительная влажность, %
Габаритные размеры, мм (Д×Ш×В)
Масса, вместе с установленной в прибор АКБ, г,
не более
Знак утверждения типа
наносится типографским способом на титульный лист Руководства по эксплуатации.
Комплектность средства измерений
Таблица 4
НаименованиеКоличество, шт.
Стандартная комплектация
Анализатор рентгенофлуоресцентный портативный SciAps X Series1
Переносной чемодан1
Проленовое окошко3
АКБ2
Зарядное устройство для АКБ1
Сетевой кабель для зарядного устройства1
Инструкция по эксплуатации на USB Flash drive1
Методика поверки МП 023.Д4-171
USB кабель1
Опциональное программное обеспечение и аксессуары
Переносной стенд-
Аналитические программы для анализа почв, руд, пластиков,-
драгоценных металлов, баббитов и других материалов
Специализированное программное обеспечение на ПК для создания-
пользовательских эмпирических калибровок
Беспроводной принтер-
Лист № 4
Всего листов 4
Поверка
осуществляется по документу МП 023.Д4-17 «ГСИ. Анализаторы рентгенофлуоресцентные
портативные SciAps X Series. Методика поверки», утвержденному ФГУП «ВНИИОФИ»
26 января 2017 г.
Основные средства поверки:
- стандартный образец состава никеля ГСО 8570-2004
- стандартный образец состава сталей углеродистых и легированных типов 13Х, 60С2, 05кп,
11ХФ, 60С2Г, 12Ч1МФ, 25Ч1МФ, 30ХН2МФА, 12МХ, В2Ф, ГСО 4165-91П, 2489-91П - 2497-91П
(комплект СО УГ0-УГ9).
- стандартный образец состава мельхиора типа МНЖМц30-1-1 (комплект М35)
ГСО 551-86П ÷ 555-86П
- стандартный образец состава деформируемого сплава ВЖ175-ИД ГСО 10126-2012
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к анализаторам
рентгенофлуоресцентным портативным SciAps X Series
Техническая документация «SciAps Inc.», США
Изготовитель
«SciAps Inc.», США
5452 Aerospace Drive, Laramie, WY 82070
Телефон: +1 339 927 9455; Факс: +1 339 600 3038
Web-сайт:
E-mail:
Заявитель
Общество с ограниченной ответственностью «Аурис» (ООО «Аурис»)
ИНН 7727172037
Адрес: 117198, г. Москва, Ленинский проспект, д. 113/1, офис 406В
Телефон: +7 (495) 926-26-12; E-mail:
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ»)
Адрес: 119361, Москва, ул. Озерная, 46
Телефон: (495) 437-56-33; факс: (495) 437-31-47
E-mail:
Аттестат аккредитации ФГУП «ВНИИОФИ» по проведению испытаний
измерений в целях утверждения типа № 30003-14 от 23.06.2014 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
