Резервуары стальные вертикальные цилиндрические РВС-700, РВС-1000, РВС-2000, РВС-3000, ГРСИ 68702-17
Номер госреестра:
68702-17
Наименование СИ:
Резервуары стальные вертикальные цилиндрические
Обозначение типа:
РВС-700, РВС-1000, РВС-2000, РВС-3000
Производитель:
АО "Саханефтегазсбыт", г.Якутск
Межповерочный интервал:
5 лет
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 26 шт. с зав.№ РВС-700: 1 … 7; РВС-1000: 8 … 12, 18, 20, 25; РВС-2000: 13 … 17, 19, 21, 26 … 28; РВС-3000: 22
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 67313
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Резервуары стальные вертикальные цилиндрические РВС-700, РВС-1000, РВС-2000,
РВС-3000
Назначение средства измерений
Резервуары стальные вертикальные цилиндрические РВС-700, РВС-1000, РВС-2000,
РВС-3000 предназначены для измерения объема нефти и нефтепродуктов, а также для
их приема, хранения и отпуска.
Описание средства измерений
Тип резервуаров - стальные вертикальные цилиндрические, номинальной вместимостью
700 м
3
, 1000 м
3
, 2000 м
3
, 3000 м
3
.
Принцип действия резервуаров стальных вертикальных цилиндрических РВС-700,
РВС-1000, РВС-2000, РВС-3000 основан на измерении объема нефти и нефтепродуктов
в зависимости от уровня его наполнения.
Резервуары представляют собой стальную конструкцию, состоящую из цилиндрической
стенки, днища и крыши.
Заполнениеивыдачапродуктаосуществляютсячерезприемно-раздаточные
устройства, расположенные в нижней части резервуара.
Резервуары стальные вертикальные цилиндрические РВС-700 (№ 1, 2, 3, 4, 5, 6, 7),
РВС-1000 (№ 8, 9, 10, 11, 12, 18, 20, 25), РВС-2000 (№ 13, 14, 15, 16, 17, 19, 21, 26, 27, 28),
РВС-3000 (№ 22) расположены в парке «Сангарская нефтебаза» АО «Саханефтегазсбыт»,
Республика Саха (Якутия), Кобяйский район, п. Сангарск, мкр. Нефтебаза.
Общий вид резервуаров стальных вертикальных цилиндрических РВС-700, РВС-1000,
РВС-2000, РВС-3000 представлен на рисунках: 1, 2, 3, 4.
Рисунок 1 - Общий вид резервуара РВС-700
Лист № 2
Всего листов 5

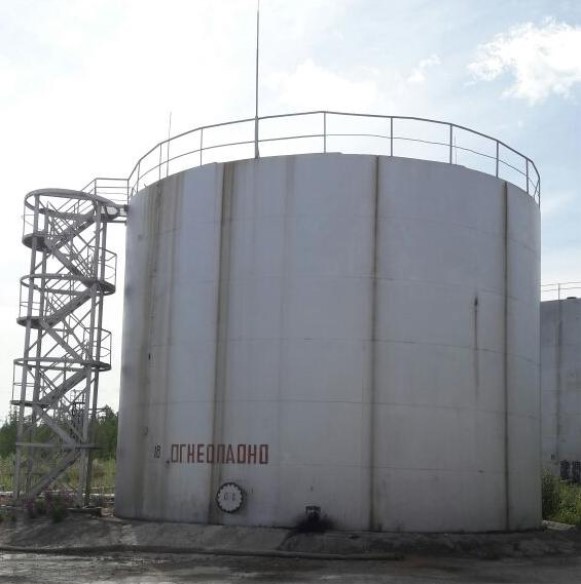

Рисунок 2 - Общий вид резервуара РВС-1000

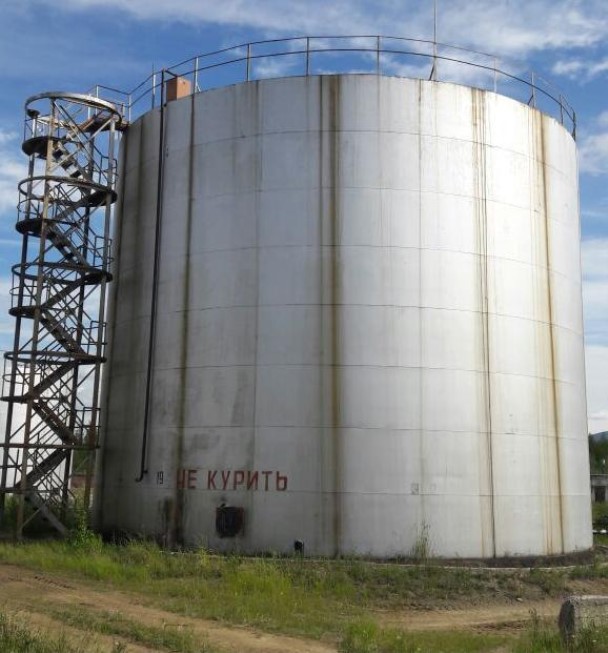

Рисунок 3 - Общий вид резервуара РВС-2000
Лист № 3
Всего листов 5

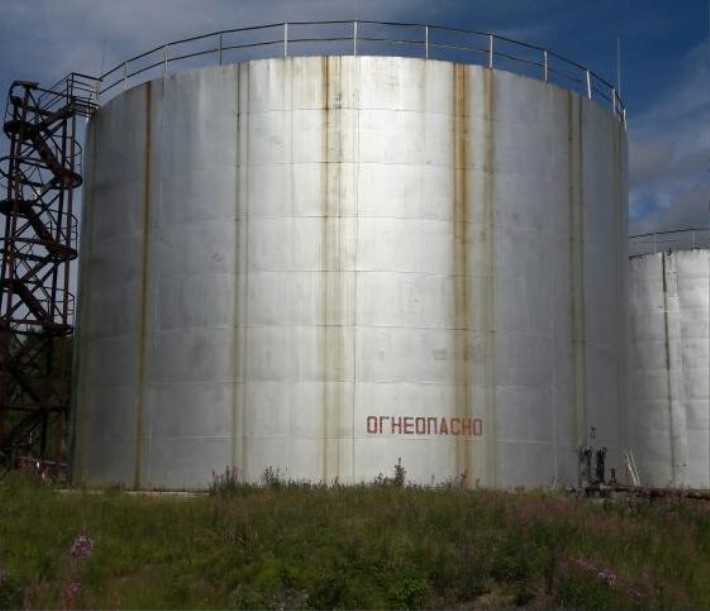

Рисунок 4 - Общий вид резервуара РВС-3000
Пломбирование резервуаров стальных вертикальных цилиндрических РВС-700,
РВС-1000, РВС-2000, РВС-3000 не предусмотрено.
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
±0,20
Таблица 1 - Метрологические характеристики
Значение
РВС-1000 РВС-2000
1000 2000
РВС-3000
3000
Наименование характеристики
РВС-700
Номинальная вместимость, м
3
700
Пределы допускаемой
относительной погрешности
определения вместимости, %
- 40 до +40
Таблица 2 - Технические характеристики
Значение
РВС-1000РВС-2000
РВС-3000
Наименование характеристики
РВС-700
Условия эксплуатации:
Температура окружающего воздуха,
о
С
Атмосферное давление, кПа
Средний срок службы, лет, не trial
от 84,0 до 106,7
30
Знак утверждения типа
наносится на титульный лист паспорта резервуара типографским способом.
Лист № 4
Всего листов 5
Комплектность средства измерений
Обозначение
РВС-700
РВС-700
Количество
7 шт.
7 экз.
РВС-1000
РВС-1000
7 экз.
8 шт.
8 экз.
РВС-2000
РВС-2000
8 экз.
10 шт.
10 экз.
РВС-3000
РВС-3000
10 экз.
1 шт.
1 экз.
Таблица 3 - Комплектность средства измерений
Наименование
Резервуар стальной вертикальный цилиндрический.
Резервуар стальной вертикальный цилиндрический.
Паспорт.
Градуировочная таблица
Резервуар стальной вертикальный цилиндрический.
Резервуар стальной вертикальный цилиндрический.
Паспорт.
Градуировочная таблица
Резервуар стальной вертикальный цилиндрический.
Резервуар стальной вертикальный цилиндрический.
Паспорт.
Градуировочная таблица
Резервуар стальной вертикальный цилиндрический.
Резервуар стальной вертикальный цилиндрический.
Паспорт.
Градуировочная таблица
1 экз.
Поверка
осуществляется по документу ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные
цилиндрические. Методика поверки.
Основные средства поверки:
- рулетка измерительная металлическая 2 класса точности ГОСТ 7502-98, Р30Н2Г
с верхним пределом измерений 30 м (регистрационный номер 55464-13);
- рулетка измерительная металлическая типа Р20У2К с верхним пределом измерений
20 м (регистрационный номер 51171-12);
- толщиномер ультразвуковой А1207 (регистрационный номер 48244-11);
- нивелир электронный SDL30 (регистрационный номер 51740-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельстве о поверке и в градуировочной таблице
резервуара в месте подписи поверителя.
Сведения о методиках (методах) измерений
отсутствуют.
Нормативные и технические документы, устанавливающие требования к резервуарам
стальным вертикальным цилиндрическим РВС-700, РВС-1000, РВС-2000, РВС-3000
ГОСТ 31385-2016 Резервуары вертикальные цилиндрические стальные для нефти
и нефтепродуктов. Общие технические условия;
РМГ 116-2011 ГСИ. Резервуары магистральных нефтепроводов и нефтебаз. Техническое
обслуживание и метрологическое обеспечение в условиях эксплуатации;
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика
поверки.
Лист № 5
Всего листов 5
Изготовитель
Акционерное общество «Саханефтегазсбыт» (АО «Саханефтегазсбыт»)
ИНН 1435115270
Юридический адрес: 677000, Республика Саха (Якутия), г. Якутск, ул. Чиряева, д.3
Телефон/факс: +7 (4112)45-25-34/ (4112)45-30-06
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт расходометрии»
Адрес: 420088, г. Казань, ул. 2-ая Азинская 7А
Телефон: +7 (843) 272-70-62
Факс +7 (843) 272-00-32
E-mail:
Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений
в целях утверждения типа № RA.RU.310592 от 24.02.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
Готовы поверить данное средство измерений.
