Приложение к свидетельству № 67300
об утверждении типа средств измерений
Лист № 1
Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Колонки топливораздаточные «СЕВЕР»
Назначение средства измерений
Колонки топливораздаточные «СЕВЕР» (далее - колонки) предназначены для
измерений объёма светлых нефтепродуктов (бензин, керосин, дизельное топливо и др., далее -
топливо), с вязкостью от 0,55 до 40 мм
2
/с (от 0,55 до 40 сСт) при выдаче его в топливные баки
транспортных средств с учетом требований учетно-расчетных операций.
Описание средства измерений
Принцип действия колонок состоит в следующем: топливо из резервуара, через
приемный клапан, фильтр предварительной очистки и моноблок, подается в измеритель объема
топлива, из которого, через шланг с раздаточным краном, поступает в бак транспортного
средства.
В колонках реализован прямой метод измерений - непосредственной оценки объема
топлива измерителем объема топлива, проходящего через колонку, в единицах объема.
При протекании топлива через измеритель объема возникает разность давлений на его
входе и выходе, под действием которого поршень совершает возвратно-поступательное
движение, топливо при этом вытесняется из измерительной камеры.
Поступательное движение поршней вместе с кулисами преобразуется во вращательное
движение коленчатого вала, которое через соединительную муфту передается на вал генератора
импульсов.
Вращательное движение вала генератора импульсов преобразуется в последовательность
электрических импульсов, поступающих в блок индикации и управления (далее - отсчетное
устройство) колонки, на цифровом индикаторе (шкале) которого индицируется количество
отпущенного топлива, его цена и стоимость.
Колонки осуществляют прием (подачу) топлива из резервуара, измерение и индикацию
его объема. Задание дозы топлива и включение колонок производится дистанционно,
оператором. Индикация разового учета выданной дозы топлива устанавливается в положение
нуля автоматически при снятии раздаточного крана и/или при включении насоса перед выдачей
дозы колонки.
Колонки состоят из:
- рамы;
- гидравлического блока;
- отсчетного устройства:
- Север-4К, производства ООО «АЗС СПЕЦСЕРВИС», Россия;
- ЭКО (ЭКО-2, ЭКО-4, ЭКО-6, ЭКО-8), производства ООО «АМС», Россия;
- стрелочного производства ООО «АЗС СПЕЦСЕРВИС», Россия;
- крана раздаточного.
Гидравлический блок состоит из:
- насоса НП-60, производства ООО «АЗС СПЕЦСЕРВИС», Россия;
- газоотделителя ГП-60, производства ООО «АЗС СПЕЦСЕРВИС», Россия;
- моноблока ZYB-50A, ZYB-80A, производства «Zhejiang Maide Mashune Co., Ltd,»
Китай;
- генератора импульсов FBCGQ-3, производства «Zhejiang Datian Machine Co., Ltd.»,
Китай;
- датчика импульсов МЕ 01-05-05 и МЕ 01-08, производства «ELTOMATIC», Дания;
- измерителя объема Bennett RSJ-50, производства «Zhejiang Maide Masine Co., Ltd.»,
Китай и ПЖ 4х125 производства ООО «АЗС СПЕЦСЕРВИС», Россия;
Лист № 2
Всего листов 7
- электромагнитного клапана:
- mSF-20 или mSF-25, производства «Zhejiang Maide Masine Co., Ltd.», Китай;
- DV1050Ex, производства «Zhejiang Maide Masine Co., Ltd.», Китай;
- ASCO, производства ASCO NUMATICS, США
Структурная схема обозначения колонок в других документах и при заказе:
Колонка топливораздаточная «СЕВЕР» Х
1
Х
2
Х
3
-Х
4
Х
5
,
где «СЕВЕР» - обозначение типа колонки;
Х
1
- конструктивная модель колонки:
1 - в прямоугольном корпусе;
2 - в корпусе L типа однорукавная;
5 - в корпусе L типа многорукавная;
8 - в корпусе H типа;
Х
2
- количество раздаточных рукавов от одного до десяти;
Х
3
- исполнение гидравлической части:
1 - самовсасывающая;
0 - напорная;
Х
4
- номинальный расход колонки, л/мин:
50;
80;
160;
Х
5
- вид отсчетного устройства:
СДИЭ - «ЭКО» со светодиодными индикаторами;
СДИС - «Север-4К» со светодиодными индикаторами;
ЖКИЭ - «ЭКО» с жидкокристаллическими индикаторами;
ЖКИС - «Север-4К» с жидкокристаллическими индикаторами;
МС - со стрелочным индикатором.
Пример условного обозначения колонки при заказе:
Колонка топливораздаточная «СЕВЕР» 210-80 СДИЭ по ТУ 26.51.52-005-31862095-2017.
Колонка в корпусе L-типа, один раздаточный рукав, напорная, с номинальным
расходом 80 л/мин и отсчетным устройством «ЭКО» со светодиодными индикаторами.
Общий вид колонок представлен на рисунках 1 и 2.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения
знака поверки представлены на рисунках 3 - 5.

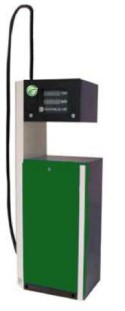

Рисунок 1 - Общий вид колонок
Лист № 3
Всего листов 7
Рисунок 2 - Общий вид колонок

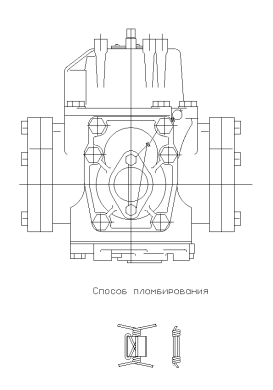

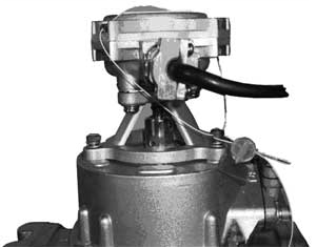

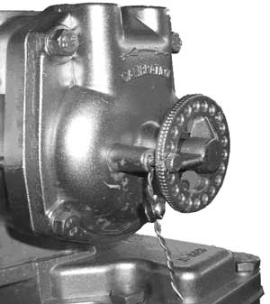

Рисунок 4 - Схема пломбировки измерителя объема ПЖ4х125
и генератора импульсов и нанесения знака поверки
Места
пломбирования
для нанесения
знака поверки

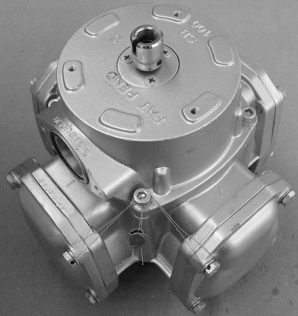

Рисунок 3 - Схемы пломбировки объемного счетчика жидкости типа RSJ-50
и нанесения знака поверки
Места
пломбирования
для нанесения
знака поверки
Лист № 4
Всего листов 7
Рисунок 5 - Схемы пломбировки отсчетного устройства Север-4К
и ЭКО и нанесения знака поверки
Программное обеспечение
Колонки имеют встроенное программное обеспечение (ПО), которое осуществляет
подсчет и индикацию количества выданного топлива на указателе разового учёта.
Доступ к изменению параметров работы ПО, влияющих на метрологические
характеристики колонки защищен пломбой (для отсчетного устройства Север-4К) или стикером
(для отсчетного устройства ЭКО), паролем администратора и паролем юстировки.
ПО не может быть модифицировано, считано или загружено через какой-либо другой
интерфейс после опломбирования. Нормирование метрологических характеристик проведено
с учетом применения ПО.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки)Значение
Идентификационное наименование ПО Север-4К ЭКО
Номер версии (идентификационный номер) ПО 2ххх 1ххх
Цифровой идентификатор ПО -* -*
где х принимает значения от 0 до 9
* - Данные недоступны, так как данное ПО не может быть модифицировано, загружено или
прочитано через какой-либо интерфейс после опломбирования
Метрологические и технические характеристики
Значение
2
50
±
580
±
8160
±
16
5 10 10
2 10 10
Таблица 2 - Метрологические характеристики
Наименование характеристики
1
Номинальный расход через один рукав колонки, дм
3
/мин (л/мин)
Наименьший расход через один рукав колонки, дм
3
/мин (л/мин),
не более
Минимальная доза выдачи, дм
3
(л), не более
Пределыдопускаемойосновнойотносительнойпогрешности
измеренийобъёма,притемпературеокружающеговоздуха
и топлива (20±5)
о
С, %
±0,25
Наибольшее допускаемое изменение действительных значений
основной относительной погрешности, вызванное изменением
температуры окружающего среды и топлива, отличной (20
±
5)
°
С,
в диапазоне температур рабочих условий эксплуатации, %, не более
±0,5
Места
пломбирования
для нанесения
знака поверки
Лист № 5
Всего листов 7
2
|0,25|
0,3
9999,99
99,99
99999,99
999999
42949672
42949672,96
Продолжение таблицы 2
1
Сходимость показаний, %, не более
Максимальное давление, МПа
Верхний предел показаний указателя разового учёта
1)
:
- объема, л
- цены за единицу объема, руб.
- стоимости выданного объема, руб.
Верхний предел показаний указателя суммарного учёта для
отсчетных устройств, л:
- МС
- СДИС, ЖКИС
- СДИЭ, ЖКИЭ
Дискретность (цена деления) указателя суммарного учета, л:
- для отсчетных устройств СДИС, ЖКИС (МС)
- для отсчетных устройств СДИЭ, ЖКИЭ
1
0,01
от -40 до +50
от -60 до +50
от 30 до 100
от -40 до +35
от -40
2)
до +50
Значение
Таблица 3 - Основные технические характеристики
Наименование характеристики
Рабочие условия эксплуатации:
- диапазон температуры окружающего воздуха, °С:
- для исполнения У1
- для исполнения ХЛ1
- диапазон относительной влажности, %, при 25 °С
- диапазон температуры топлива, °С:
- бензин
- дизельное топливо и керосин
Параметры электропитания от сети переменного тока:
- напряжение, В
от 187 до 242;
от 323 до 418
от 49 до 51
- частота, Гц
Потребляемая мощность, кВ·А, не более, при напряжении электропитания:
- от 187 до 242 В
- от 323 до 418 В
Длина раздаточного рукава, м, не менее
Общее количество раздаточных рукавов, шт., не более
Среднее время наработки на отказ, ч, не менее
Средний срок службы, лет
Маркировка взрывозащиты, не ниже
0,35
от 0,55 до1,6
4
10
12000
12
GbIIBT3
1)
По заказу потребителя для внутрихозяйственного учета может быть установлена индикация объема топлива с
верхним пределом показаний указателя разового учета 999 л или 99 л.
2)
или до температуры помутнения или кристаллизации дизельного топлива (керосина).
Лист № 6
Всего листов 7
Таблица 4 - Габаритные размеры и масса
ОбозначениеГабаритные размеры (Д х Ш х В), мм
«СЕВЕР» 111-50 Х 660 х 445 х 1330
«СЕВЕР» 121-50 Х 950 х 580 х 2130
«СЕВЕР» 120-50 Х 950 х 580 х 2130
«СЕВЕР» 111-80 Х 640 х 580 х 1400
«СЕВЕР» 121-80 Х 950 х 580 х 2130
«СЕВЕР» 120-80 Х 950 х 580 х 2130
«СЕВЕР» 111-160 Х 950 х 580 х 2130
«СЕВЕР» 110-160 Х 950 х 580 х 2130
«СЕВЕР» 211-50 Х 640 х 580 х 2130
«СЕВЕР» 210-50 Х 640 х 580 х 2130
«СЕВЕР» 211-80 Х 640 х 580 х 2130
«СЕВЕР» 210-80 Х 640 х 580 х 2130
«СЕВЕР» 521-50 Х 940 х 580 х 2130
«СЕВЕР» 520-50 Х 940 х 580 х 2130
«СЕВЕР» 541-50 Х 1320 х 580 х 2130
«СЕВЕР» 540-50 Х 1320 х 580 х 2130
«СЕВЕР» 560-50 Х 1930 х 580 х 2130
«СЕВЕР» 561-50 Х 1930 х 580 х 2130
«СЕВЕР» 580-50 Х 2400 х 580 х 2130
«СЕВЕР» 581-50 Х 2400 х 580 х 2130
«СЕВЕР» 5100-50 Х 3100 х 580 х 2130
«СЕВЕР» 5101-50 Х 3100 х 580 х 2130
«СЕВЕР» 840-50 Х 1320 х 580 х 2180
«СЕВЕР» 860-50 Х 1800 х 580 х 2180
«СЕВЕР» 8100-50 Х 2100 х 580 х 2180
Масса, кг, не более
130
320
200
120
320
200
320
200
140
140
140
140
160
160
340
340
500
500
680
680
850
850
360
500
860
Знак утверждения типа
наносится на маркировочные таблички колонки фотохимическим методом (методом
металлографии, наклейки) и на эксплуатационную документацию типографским способом.
Комплектность средства измерений
Таблица 5 - Комплектность средства измерений
Наименование
Колонка топливораздаточная «СЕВЕР»
Эксплуатационная документация
Комплект ЗИП
Обозначение
По заказу
--
Количество
1 шт.
1 комп.
1 комп.
Поверка
осуществляется по документу МИ 1864-88 «ГСИ. Колонки топливораздаточные. Методика
поверки».
Основные средства поверки:
- рабочие эталоны единицы объема жидкости 2-го разряда (мерники эталонные 2-го
разряда по ГОСТ 8.470-82), вместимостью 2, 10, 20, 50 дм³ и 100 дм³, с погрешностью ±0,1 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке, в руководстве по эксплуатации
и на пломбы в соответствии с рисунками 3 - 5.
Лист № 7
Всего листов 7
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к колонкам
топливораздаточным «СЕВЕР»
ГОСТ 9018-89 Колонки топливораздаточные. Общие технические условия
ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений
объёма и массы жидкости
ТУ 26.51.52-005-31862095-2017 Колонки топливораздаточные «СЕВЕР». Технические
условия
Изготовитель
Общество с ограниченной ответственностью «АЗС СПЕЦСЕРВИС»
(ООО «АЗС СПЕЦСЕРВИС»)
ИНН 5043051425
Адрес: 142207, Московская область, г. Серпухов, Центральный переулок, д. 29
Телефон: (4967) 39-82-70
Испытательный центр
ЗакрытоеакционерноеобществоКонсалтинго-инжиниринговоепредприятие
«Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)
Адрес: 125424, г. Москва, Волоколамское шоссе, д. 88, стр.8
Телефон (факс): (495) 491-78-12
Е-mail:
Аттестат аккредитации ЗАО КИП «МЦЭ» по проведению испытаний средств измерений
в целях утверждения типа № RA.RU.311313 от 09.10.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 21250-10 | Колонки топливораздаточные | Нара 7000 | ЗАО "Нара", г.Серпухов | 1 год | Перейти |
| 40785-20 | Колонки топливораздаточные | ТОПАЗ | ООО "Топаз-сервис", г.Волгодонск | 1 год | Перейти |
| 20965-01 | Колонки раздаточные сжиженного газа | LPG 6000 BP | Фирма "Petrolmeccanica s.r.l.", Италия | 1 год | Перейти |
| 17488-99 | Колонки топливораздаточные | Нара 28 | ОАО "Автозаправочная техника", г.Серпухов | 1 год | Перейти |
| 60743-15 | Колонки газораздаточные природного газа | АS 120 G АС | Фирма "Delta Compresion S.R.L.", Аргентина | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
