ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Антенны штыревые активные R&S HЕ010Е
Назначение средства измерений
Антенны штыревые активные R&S HЕ010Е (далее - антенны) предназначены (совместно
с измерительными приборами (анализаторами спектра, вольтметрами селективными)) для
измерений напряженности электромагнитного поля.
место пломбировки от несанкционированного
доступа
Рисунок 2
Описание средства измерений
Принцип действия антенн основан на преобразовании наведенного электромагнитным
полем в приемном штыре тока в переменное напряжение, передающееся в несимметричную
линию с волновым сопротивлением 50 Ом, подключаемую к измерительному устройству.
Конструктивно антенна состоит из приемного штыря и усилителя. Выходной разъем
антенны подключается к усилителю R&S IN600, от которого осуществляется питание антенны.
Усилитель обеспечивает усиление измеряемого сигнала и согласование импеданса
антенны с волновым сопротивлением выходного коаксиального разъема типа N (розетка)
по ГОСТ 13317-89 с номинальным входным сопротивлением 50 Ом.
Для измерения напряженности электрического поля антенна подключается ко входу
измерительного прибора, анализатора спектра, селективного вольтметра, ваттметра и других
приемных устройств.

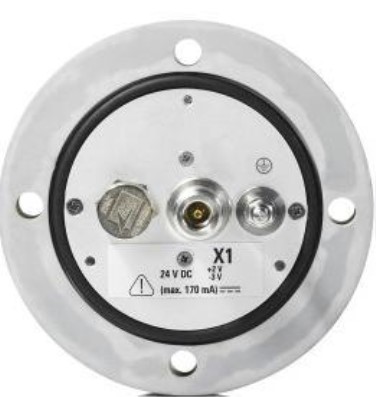

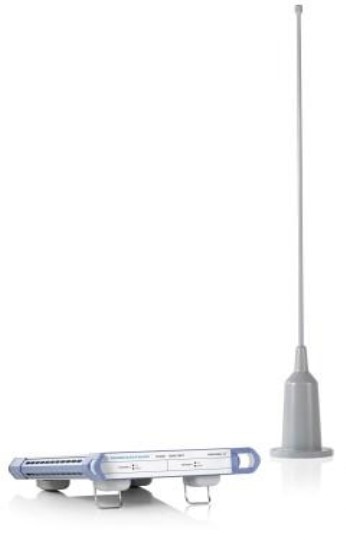

Внешний вид антенны и усилителя, место пломбировки от несанкционированного
доступа, места нанесения наклейки «Знак утверждения типа» и знака поверки представлены
на рисунках 1 и 2.
место для нанесения наклейки
«Знак утверждения типа»
Рисунок 1
место нанесения
знака поверки
Лист № 2
Всего листов 3
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
±2
Значение
от 0,009 до 100
от 10 до 35
Таблица 1 - Метрологические характеристики
Наименование характеристики
Диапазон рабочих частот, МГц
Диапазон изменений коэффициента калибровки, дБ(м
-1
)
Пределыдопускаемойпогрешностиизмеренийкоэффициента
калибровки, дБ
Значение
120×120×1000
1,0
Таблица 2 - Основные технические характеристики
Наименование характеристики
Габаритные размеры (длина × ширина × высота), мм, не более
Масса, кг, не более
Рабочие условия эксплуатации:
температура окружающего воздуха, ºС
относительная влажность воздуха при температуре до +25 ºС, %, не более
от -40 до +60
80
Знак утверждения типа
наносится типографским способом на титульный лист эксплуатационной документации и на
корпус антенны методом наклейки.
Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
НаименованиеОбозначение
Антенна штыревая активная R&S HЕ010Е
Усилитель R&S IN600
Кабель питания блока питания
Комплект эксплуатационных документов
Методика поверки
Количество, шт.
1
1
1
1
1
Поверка
осуществляется по документу МП 68666-17 «Инструкция. Антенны штыревые активные R&S
HЕ010Е фирмы «Rohde&Schwarz GmbH & Co. KG», Германия. Методика поверки», утвержденному
ФГБУ «ГНМЦ» Минобороны России 04.04.2017 г.
Основные средства поверки:
- установка измерительная К2П-70 (рег. № 26236-03);
- установка образцовая П1-5 (рег. № 7833-80).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых антенн с требуемой точностью.
Знак поверки наносится на корпус антенны методом наклейки и в свидетельство
о поверке в виде оттиска клейма.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Лист № 3
Всего листов 3
Нормативные документы, устанавливающие требования к антеннам штыревым активным
R&S HЕ010Е
ГОСТ Р 8.805-2012 ГСИ. Государственная поверочная схема для средств измерений
напряженности электрического поля в диапазоне частот от 0,0003 до 2500 МГц
ГОСТ 13317-89 Элементы соединений СВЧ трактов измерительных приборов.
Присоединительные размеры
Изготовитель
Фирма «Rohde&Schwarz GmbH & Co. KG », Германия
D-81671 München, Müldorfstraβe 15
Заявитель
Представительство фирмы «РОДЕ И ШВАРЦ ГМБХ И КО.КГ» (Германия)
Адрес: 115093, г. Москва, ул. Павловская, д. 7, стр. 1
Телефон/факс: (495) 981-35-60, (495) 981-35-65
Web-сайт:
Испытательный центр
Федеральное государственное бюджетное учреждение «Главный научный метрологический
trial» Министерства обороны Российской Федерации
Адрес: 141006, Московская область, г. Мытищи, ул. Комарова, 13
Телефон (495) 583-99-23, факс: (495) 583-99-48
Аттестат аккредитации ФГБУ «ГНМЦ» Минобороны России по проведению испытаний
средств измерений в целях утверждения типа № RA.RU.311314 от 13.10.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
