Номер госреестра:
68663-17
Наименование СИ:
Токосъемники
Обозначение типа:
MD 4070
Производитель:
Компания "TESEQ GmbH", Германия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
18.09.2022
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 67273
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Токосъемники MD 4070
Назначение средства измерений
Токосъемники MD 4070 (далее - токосъемники) предназначены (совместно с
измерительными приборами (анализаторами спектра, вольтметрами селективными, приемниками
измерительными)) для измерений силы тока индустриальных радиопомех, создаваемых
техническими средствами в линиях питания, связи и управления.
Описание средства измерений
Принцип действия токосъемников основан на преобразовании силы протекающего
в линии тока в напряжение, измеряемое приборами (анализаторами спектра, вольтметрами
селективными,приемникамиизмерительными).Преобразованиеосуществляетсяпутем
взаимодействия первичной и вторичной цепей посредством магнитного поля, наведенного
протекающим в первичной цепи током.
Конструктивно токосъемник представляет собой трансформатор тока, первичную обмотку
которого образует провод цепи, в которой проводятся измерения. Повышающая вторичная
обмотка состоит из двух полуобмоток, намотанных на две части ферромагнитного тороидального
сердечника. Соединение полуобмоток осуществляетсяза счет контактных площадок, расположенных
на торцевых частях полуколец сердечника.
Влияние электрического поля устраняется путем электрического экранирования вторичной
обмотки. Подавлениевнешних магнитныхполей предусмотренозасчет симметричнойконструкции.
Корпус токосъемника не изолирован. Измерения в неизолированных и высоковольтных
сетях не допускаются.
Предусмотрены два режима работы токосъемника: активный и пассивный. В пассивном
режиме работы встроенный усилитель выключен, в активном режиме работы - включен.

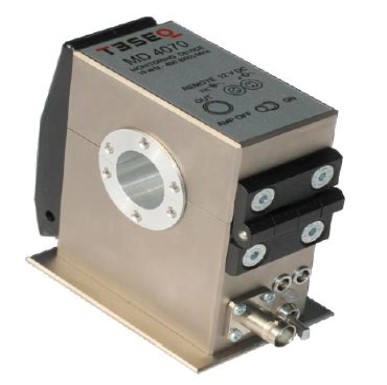

Внешний вид токосъемника, места пломбировки от несанкционированного доступа
и место нанесения наклейки «Знак утверждения типа» и знака поверки представлены на рис. 1.
Программное обеспечение
отсутствует.
Рисунок 1
место для нанесения
наклейки «Знак
утверждения типа»
места пломбировки от
несанкционированного
доступа
место нанесения знака
поверки
Лист № 2
Всего листов 3
Метрологические и технические характеристики
Таблица 1 - Метрологические характеристики
Наименование характеристикиЗначение
Диапазон рабочих частот, МГц от 0,01 до 600
Коэффициент калибровки в диапазоне рабочих частот, дБ (Ом
-1
),
в режимах работы:
пассивныйот - 15 до 0
активный от - 46 до - 28
Пределы допускаемой погрешности определения коэффициента ±2
калибровки, дБ
Примечание: для связи силы протекающего тока и измеряемого напряжения коэффициент
калибровки измеряется в дБ относительно проводимости, то есть единица измерений
коэффициента калибровки дБ[1/Ом] (величина, обратная сопротивлению).
Значение
0,9
113
´
60
´
90
Таблица 2 - Основные технические характеристики
Наименование характеристики
Масса, кг, не более
Габаритные размеры (длина
´
ширина
´
высота), мм, не более
Рабочие условия эксплуатации:
температура окружающего воздуха, ºС
относительная влажность воздуха при температуре +20º С, %
атмосферное давление, кПа
от +15 до +25
до 80
от 84 до 106,7
Знак утверждения типа
наносится типографским способом на титульный лист эксплуатационной документации
и на корпус токосъемника методом наклейки.
Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
Наименование
Токосъемник MD 4070
Соединительный кабель
Блок питания
Руководство по эксплуатации
Паспорт
Методика поверки
Количество, шт.
1
1
1
1
1
1
Поверка
осуществляется по документу МП 68663-17 «Инструкция. Токосъемник MD 4070 компании
«TESEQ GmbH», Германия. Методика поверки», утвержденному ФГБУ «ГНМЦ» Минобороны
России 03.05.2017 г.
Основные средства поверки:
- генератор сигналов высокочастотный SMR-40 (рег. №35617-07);
- генератор сигналов Г4-219 (рег. №33132-06);
- анализатор спектра Е4440А (рег. №26411-04);
- линия с согласованной нагрузкой: диапазон частот от 20 Гц до 1000 МГц, КСВН
в диапазоне частот не более 1,05.
Лист № 3
Всего листов 3
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых токосъемников с требуемой точностью.
Знак поверки наносится на корпус токосъемника методом наклейки и в свидетельство
о поверке в виде оттиска клейма.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к токосъемникам MD 4070
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие
технические условия
ГОСТ Р 8.562-2007 ГСИ. Государственная поверочная схема для средств измерений
мощности и напряжения переменного тока синусоидальных электромагнитных колебаний
ГОСТ Р 8.767-2011 ГСИ. Государственная поверочная схема для средств измерений
силы переменного электрического тока от 1·10
-8
до 100 А в диапазоне частот от 1·10
-1
до 1·10
6
Гц
Изготовитель
Компания «TESEQ GmbH», Германия
Landsberger Str/255, 12623 Berlin Germany
Заявитель
Акционерное общество «Научно-производственная фирма «Диполь» (АО «НПФ «Диполь»)
Адрес: 197101, г. Санкт-Петербург, ул. Большая Монетная, д. 16
Телефон/факс: (812) 702-12-66
Web-сайт:
Испытательный центр
Федеральноегосударственноебюджетноеучреждение«Главныйнаучный
метрологический центр» Министерства обороны Российской Федерации
Адрес: 141006, Московская область, г. Мытищи, ул. Комарова, 13
Телефон (495) 583-99-23, факс: (495) 583-99-48
Аттестат аккредитации ФГБУ «ГНМЦ» Минобороны России по проведению испытаний
средств измерений в целях утверждения типа № RA.RU.311314 от 13.10.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
