Системы измерений передачи данных ZTE vEPC, ГРСИ 68644-17
Номер госреестра:
68644-17
Наименование СИ:
Системы измерений передачи данных
Обозначение типа:
ZTE vEPC
Производитель:
Фирма "ZTE Corporation", Китай
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
12.09.2022
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 67252
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Системы измерений передачи данных ZTE vEPC
Назначение средства измерений
Системы измерений передачи данных ZTE vEPC, далее СИПД, предназначены для
измерений количества (объема) информации при передаче данных, с целью получения исходных
данных для расчета их стоимости.
Описание средства измерений
Принцип действия СИПД основан на формировании учетных файлов (log-файлов)
каждого сеанса передачи/приема данных с последующим учетом трафика по каждому IP адресу
в CDR файле.
СИПД является виртуальной (функциональной) системой измерений передачи данных
комплекса оборудования с измерительными функциями шлюзового узла (vEPC).
Оборудование используется на сети связи в качестве узла поддержки пакетной передачи
данных SGSN-GGSN, осуществляющего коммутацию пакетных данных в сетях GSM 900/1800,
UMTS, LTE, включая маршрутизацию и управление пользовательскими сессиями, а также
функции тарификации, версия ПО V5, производства ZTE Corporation, Китай.
СИПД не имеет выделенных блоков, плат или самостоятельных программ, а использует
возможности и функции аппаратуры и программного обеспечения названного оборудования.
Конструктивно оборудование выполнено по модульному принципу: плата-кассета-
кассетный модуль-статив, размещаемые в шкафу, двери которого блокируются от несанкциони-
рованного доступа. Доступ к кассетным модулям возможен только после вскрытия защитной
двери статива (рисунок 1).
На рисунке 2 изображено место блокировки кассетного модуля, исключающего
возможность бесконтрольной выемки кассет.
Общий вид оборудования и место блокировки от несанкционированного доступа,
представлены на рисунках 1 и 2.

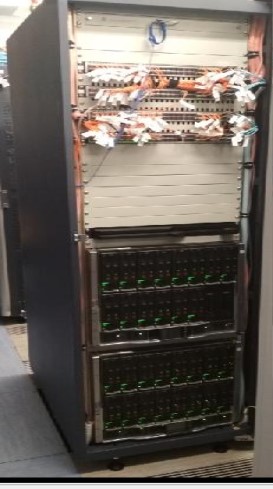

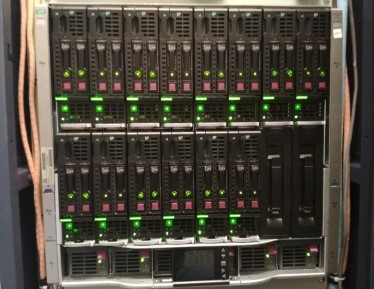

Рисунок 1 - Общий вид оборудованияРисунок 2 - Место блокировки кассет
(выделено)
Лист № 2 Trial
листов 3
Программное обеспечение
Программное обеспечение (ПО) встроенное, версии ПО V5, управляет функционированием
оборудования.
Идентификационные данные ПО оборудования приведены в таблице 1.
Таблица 1
Идентификационные данные (признаки)
Идентификационное наименовании ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Значение
17A CN-G
V5
-
Уровень защиты ПО и измерительной информации - высокий, в соответствии с пунктом
4.5 рекомендации по метрологии Р 50.2.077-2014.
КонструкцияисключаетвозможностьнесанкционированноговлияниянаПО
и измерительную информацию.
Метрологические и технические характеристики
приведены в таблице 2.
Значение
±1
Таблица 2
Характеристика
Пределы допускаемой абсолютной погрешности измерения количе-
ства (объемов) информации, принимаемой в IP соединении, в диапа-
зоне от 10 байт до 100 Мбайт, байт
Вероятность неправильного представления исходных данных для
тарификации, не более
0,0001
Знак утверждения типа
наносится на эксплуатационную документацию оборудования, в состав которого входит СИПД,
типографским способом.
Комплектность средства измерений
- методика поверки на СИПД;
- СИПД, в составе комплекса оборудования;
- руководство по эксплуатации 5295-003-59117565-2017РЭ систем измерений передачи данных
ZTE vEPC.
Поверка
осуществляется по документу 5295-003-59117565-2017МП «Системы измерений передачи
данных ZTE vEPC. Методика поверки», утвержденному ООО «НТЦ СОТСБИ» 27 июля 2017 г.
Основное средство поверки:
Формирователь - измеритель соединений универсальный СИГМА, регистрационный
№ 61022-15.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИПД с требуемой точностью.
Знак поверки наносится в виде оттиска поверительного клейма на свидетельство
о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Лист № 3
Всего листов 3
Нормативные и технические документы, устанавливающие требования к системам
измерений передачи данных ZTE vEPC
«Обязательные метрологические требования к измерениям, относящимся к сфере
государственного регулирования обеспечения единства измерений, в части компетенции
Министерства связи и массовых коммуникаций Российской Федерации», утвержденные
Приказом Минкомсвязи РФ от 23.07.2015 № 277 (регистрационный номер в Министерстве
юстиции Российской Федерации 38786 от 03 09.2015).
Техническая и эксплуатационная документация ZTE Corporation, Китай
Изготовитель
ZTE Corporation, Китай
ZTE Plaza, Keji Road South, Hi-Tech Industrial Park, Nanshan district, Shenzhen, P.R. China,
518057.
E-mail:
Web-сайт:
Заявитель
Московское Представительство Корпорации ЗТИ, Китай
Адрес: 129626, г. Москва, Графский переулок, д. 14/1
ИНН: 9909096970
Тел: +7(495) 6417577, Факс: +7(499) 6830159
Web-сайт:
Испытательный центр:
Общество с ограниченной ответственностью «НТЦ СОТСБИ»
Адрес: 191028, Россия, г. Санкт-Петербург, ул. Пестеля, д. 7, пом. 14Н, офис А
Тел. (812) 273-78-27; факс (812) 273-78-27, доб. 217
E-mail:
Web-сайт:
Аттестат аккредитации ООО «НТЦ СОТСБИ» по проведению испытаний средств
измерений в целях утверждения типа № RA.RU.312112 от 25 апреля 2017 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
