Номер госреестра:
68633-17
Наименование СИ:
Трансформаторы тока
Обозначение типа:
ТРГ-110-II
Производитель:
ЗАО "Энергомаш (Екатеринбург) - Уралэлектротяжмаш", г.Екатеринбург
Межповерочный интервал:
4 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 3 шт. с зав.№ 3440, 3438, 3439
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 67241
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы тока ТРГ-110-II
Назначение средства измерений
Трансформаторы тока ТРГ-110-II (далее по тексту - трансформаторы тока),
предназначены для передачи сигнала измерительной информации приборам измерения,
защиты, автоматики, сигнализации и управления в электрических цепях переменного тока
частотой 50 или 60 Гц.
Описание средства измерений
Принцип действия трансформаторов тока основан на законе электромагнитной
индукции. Ток первичной обмотки трансформатора создает переменный магнитный поток в
магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный
первичному току.
Трансформаторы тока выполнены в виде опорной конструкции. В верхней части
трансформатора расположен металлический резервуар, находящийся под напряжением
первичной обмотки, закрепленный на опорном изоляторе. Изолятор, в свою очередь,
установлен на основании, в котором находится коробка выводов вторичных обмоток.
В резервуаре закреплена первичная обмотка и ее выводы, а внутри размещаются вторичные
обмотки. На основании находится табличка технических данных, узел заземления.
Вторичные обмотки намотаны на тороидальные магнитопроводы изготовленные из на
нокристаллического сплава (измерительные), из холоднокатаной анизотропной электротехнической
стали (защитные) и располагаются внутри заземленного экрана, позволяющего обеспечить
оптимальное распределение напряженности электрического поля в главной изоляции.

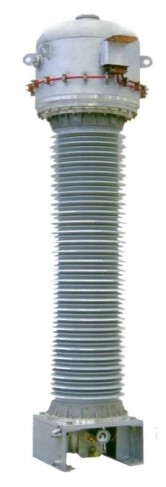

Общий вид трансформаторов тока приведен на рисунке 1.
Рисунок 1 - Общий вид трансформаторов тока
Программное обеспечение
отсутствует.
Лист № 2
Всего листов 3
Метрологические и технические характеристики
126
0,2S
50
Значение
3440, 3438, 3439
110
750
1
50
Таблица 1 - Метрологические характеристики
Характеристика
Заводской номер
Номинальное напряжение, кВ
Наибольшее рабочее
напряжение, кВ
Номинальный первичный ток, А
Номинальный вторичный ток, А
Номинальная частота, Гц
Класс точности вторичных
обмоток для измерений и учета
Номинальная вторичная нагрузка,
В∙А с коэффициентом
мощности cos φ = 0,8
Знак утверждения типа
наносится на титульный лист паспорта трансформатора типографским способом.
Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
НаименованиеОбозначение
Трансформатор токаТРГ-110-II
Паспорт ТРГ-110-II -
Количество
3 шт.
3 экз.
Поверка
осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
- трансформаторы тока эталонные двухступенчатые ИТТ-3000.5 (регистрационный
номер в Федеральном информационном фонде 19457-00);
- приборы сравнения КНТ-03 (регистрационный номер в Федеральном информационном
фонде 24719-03);
- приборы сравнения КТ-01 (регистрационный номер в Федеральном информационном
фонде 18287-99);
-магазинысопротивленияР5018(регистрационныйномервФедеральном
информационном фонде 3901-73);
- магазины нагрузок МР 3027 (регистрационный номер в Федеральном информационном
фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к трансформаторам тока
ТРГ-110-II
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
Лист № 3
Всего листов 3
Изготовитель
Закрытое Акционерное Общество «Энергомаш (Екатеринбург) - Уралэлектротяжмаш»
(ЗАО «Энергомаш (Екатеринбург) - Уралэлектротяжмаш»)
ИНН 6673197337
Адрес: 620017, г. Екатеринбург, ул.Фронтовых бригад, 22
Телефон (факс): +7 (343) 216-75-89, +7 (343) 324-56-32
Web-cайт:
E-mail:
Заявитель
Обществосограниченнойответственностью«Инженерныйцентр
«ЭНЕРГОАУДИТКОНТРОЛЬ» (ООО «ИЦ ЭАК»)
ИНН 7733157421
Адрес: 123007, г. Москва, ул. 1-ая Магистральная, д. 17/1, стр. 4
Телефон (факс): +7 (495) 620-08-38, +7 (495) 620-08-48
Web-cайт:
E-mail:
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандарти-
зации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект д.31
Телефон: +7(495)544-00-00, +7(499)129-19-11
Факс: +7(499)124-99-96
E-mail:
Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний средств
измерений в целях утверждения типа RA.RU.310639 от 16.04.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
