Номер госреестра:
68577-17
Наименование СИ:
Трансформаторы тока
Обозначение типа:
ТВ
Производитель:
ПО "Энергомеханический завод", г.Ленинград (с 1989 - С.-Петербург)
Межповерочный интервал:
4 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 9 шт. с зав.№ ТВ-35: 4473-А, 4473-В, 4473-С; ТВ-110-1 У2: 12195-А, 12195-В, 12195-С, 12197-А, 12197-В, 12197-С (изготовлены в 1977 - 1984 гг.)
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 67180
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы тока ТВ
Назначение средства измерений
Трансформаторы тока ТВ (далее - трансформаторы тока) изготовлены в период с 1977 г.
по 1984 г., предназначены для передачи сигнала измерительной информации приборам
измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного
тока частотой 50 или 60 Гц.
Описание средства измерений
Принцип действия трансформаторов тока основан на законе электромагнитной
индукции. Ток первичной обмотки трансформатора создает переменный магнитный поток
в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный
первичному току.
Конструкция трансформаторов тока представляет собой кольцевой магнитопровод
с вторичной обмоткой. В качестве первичной обмотки используется шина или кабель. Выводы
вторичной обмотки расположены на корпусе трансформатора.
Общий вид трансформаторов тока приведен на рисунке 1.

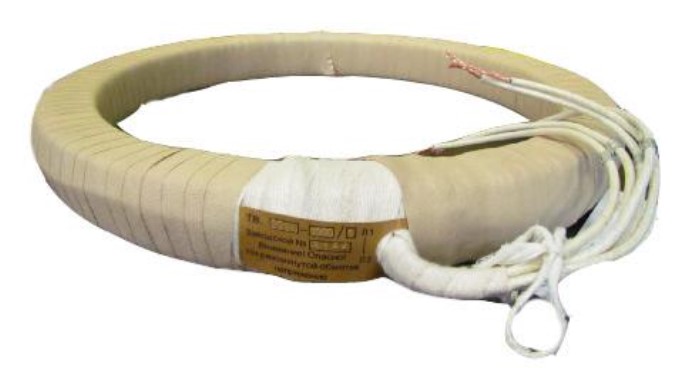

Рисунок 1 - Общий вид трансформаторов тока
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Таблица 1 - Метрологические характеристики
Наименование характеристикиЗначение
Модификация трансформатораТВ-35ТВ-110-1 У2
Заводской номер 4473-А, 4473-В, 4473-С
12195-А, 12195-В, 12195-С,
12197-А, 12197-В, 12197-С
42126
Номинальное напряжение, кВ35110
Наибольшее рабочее
напряжение, кВ
Номинальный первичный ток I
1ном.
, А300400
Лист № 2
Всего листов 3
1
3
10
30
Значение
ТВ-35
5
ТВ-110-1 У2
5
Наименование характеристики
Модификация трансформатора
Номинальный вторичный ток I
2ном.
, А
Класс точности обмоток
для измерений и учета
Номинальные вторичные нагрузки
обмотки для цепей измерения S
ном.
,
В∙А
Номинальная частота f
ном.
, Гц
50
50
Знак утверждения типа
наносится на титульный лист паспорта трансформатора типографским способом.
Комплектность средства измерений
Таблица 2 - Комплектность средства измерений
НаименованиеОбозначение
Трансформатор токаТВ-35
Трансформатор тока ТВ-110-1 У2
Паспорт ТВ-35 -
Паспорт ТВ-110-1 У2 -
Количество
3 шт.
6 шт.
3 экз.
6 экз.
Поверка
осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
- трансформаторы тока измерительные лабораторные ТТИ-5000.5 (регистрационный
номер в Федеральном информационном фонде 27007-04);
- приборы сравнения КНТ-03 (регистрационный номер в Федеральном информационном
фонде 24719-03);
- магазины нагрузок МР 3027 (регистрационный номер в Федеральном информационном
фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство
о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к трансформаторам тока ТВ
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
Изготовитель
ПО «Энергомеханический завод» (изготовлены в период с 1977 г. по 1984 г.)
Адрес: г. Ленинград, ул. Невзоровой д. 9
Лист № 3
Всего листов 3
Заявитель
Обществосограниченнойответственностью«Инженерныйцентр
«ЭНЕРГОАУДИТКОНТРОЛЬ» (ООО «ИЦ ЭАК»)
ИНН 7733157421
Адрес: 123007, г. Москва, ул. 1-ая Магистральная, д. 17/1, стр. 4
Телефон (факс): +7 (495) 620-08-38, +7 (495) 620-08-48
Web-cайт:
E-mail:
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект д.31
Телефон: +7(495)544-00-00, +7(499)129-19-11
Факс: +7(499)124-99-96
E-mail:
Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний средств
измерений в целях утверждения типа RA.RU.310639 от 16.04.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
