Номер госреестра:
68550-17
Наименование СИ:
Трансформаторы напряжения
Обозначение типа:
OTFC 362
Производитель:
Фирма "Areva T&D Inc.", США
Межповерочный интервал:
4 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 13 шт. с зав.№ 683488001, 683488002, 683488008, 683488009, 683488011, 683488013 … 683488016, 683488018, 683503101, 683503103, 683503105
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 67153
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы напряжения OTFC 362
Назначение средства измерений
Трансформаторы напряжения OTFC 362 (далее - трансформаторы напряжения),
предназначены для применения в электрических цепях переменного тока частотой 50 Гц
с номинальным напряжением 330 кВ с целью передачи сигнала измерительной информации
приборам измерения, защиты, автоматики, сигнализации и управления.
Описание средства измерений
Принцип действия трансформаторов основан на методе емкостного деления высокого
напряжения с последующим преобразованием посредством электромагнитной индукции
переменного тока.
Трансформаторы состоят из емкостного делителя напряжения и электромагнитного
устройства (ЭМУ). Емкостной делитель состоит из набора конденсаторов с бумажно-
пропиленовой изоляцией обкладок, помешенных в залитые маслом фарфоровые изоляторы, и
смонтированы в виде колонны. ЭМУ подключается к выходу делителя и состоит из
последовательно включенных компенсирующего реактора с малыми потерями и электромагнитного
трансформатора. Электромагнитный трансформатор имеет секционированную первичную
обмотку для подгонки коэффициента трансформации, две основные вторичные обмотки и одну
дополнительную. ЭМУ заключено в герметичный бак. заполненный маслом. Корпус
электромагнитного устройства служит основанием для монтажа колонны емкостного делителя.
Высоковольтный ввод расположен на верхнем фланце делителя.

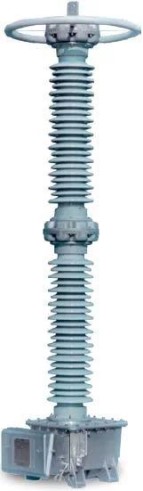

Общий вид трансформаторов напряжения приведен на рисунке 1.
Рисунок 1 - Общий вид трансформаторов напряжения
Лист № 2
Всего листов 3
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Таблица 1 - Метрологические характеристики
Характеристика
Значение
OTFC 362
330/√3
кВ
683488001, 683488002, 683488008, 683488009, 683488011,
Заводской номер683488013, 683488014, 683488015, 683488016, 683488018,
683503101, 683503103, 683503105
Номинальное напряжение
первичной обмотки, кВ
Наибольшее рабочее напряжение,
362
100/√3
0,2
50
Номинальное напряжение
вторичной обмотки, В
Класс точности основной
вторичной обмотки
Номинальная мощность основной
вторичной обмотки, В·А
Номинальная частота, Гц50
Знак утверждения типа
наносится на титульный лист паспорта трансформатора типографским способом.
Комплектность средства измерений
Таблица 2 - Комплектность средства измерений
НаименованиеОбозначение
Трансформатор напряженияOTFC 362
Паспорт OTFC 362 -
Количество
13 шт.
13 экз.
Поверка
осуществляется по ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
- трансформаторы напряжения измерительные эталонные NVDD, NVOD, NVOS, NVRD
(регистрационный номер в Федеральном информационном фонде 32397-12);
- приборы сравнения КНТ-03 (регистрационный номер в Федеральном информационном
фонде 24719-03);
- магазины нагрузок МР 3025 (регистрационный номер в Федеральном информационном
фонде 22808-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство
о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Лист № 3
Всего листов 3
Нормативные документы, устанавливающие требования к трансформаторам напряжения
OTFC 362
ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки
Изготовитель
«Areva T&D Inc.», США
Адрес: One Ritz Avenue. Waynesboro. GA. 30830. USA
Заявитель
Обществосограниченнойответственностью«Инженерныйцентр
«ЭНЕРГОАУДИТКОНТРОЛЬ» (ООО «ИЦ ЭАК»)
ИНН 7733157421
Адрес: 123007, г. Москва, ул. 1-ая Магистральная, д. 17/1, стр. 4
Телефон (факс): +7 (495) 620-08-38, +7 (495) 620-08-48
Web-cайт:
E-mail:
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект д.31
Телефон: +7(495)544-00-00, +7(499)129-19-11
Факс: +7(499)124-99-96
E-mail:
Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний средств
измерений в целях утверждения типа RA.RU.310639 от 16.04.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
