Масс-спектрометры с индуктивно-связанной плазмой NexION 2000, ГРСИ 68542-17
Номер госреестра:
68542-17
Наименование СИ:
Масс-спектрометры с индуктивно-связанной плазмой
Обозначение типа:
NexION 2000
Производитель:
Фирма "PerkinElmer, Inc.", США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
07.09.2022
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 67143
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Масс-спектрометры с индуктивно-связанной плазмой NexION 2000
Назначение средства измерений
Масс-спектрометрысиндуктивно-связаннойплазмойNexION2000(далее-
масс-спектрометры) предназначены для измерения элементного и изотопного состава твердых
и жидких веществ и материалов по аттестованным методикам измерений.
Описание средства измерений
Принцип действия масс-спектрометров основан на определении отношения массы
к заряду ионов, образующихся при ионизации атомов пробы в индуктивно-связанной плазме.
Конструктивно масс-спектрометры состоят непосредственно из масс-спектрометра в
настольном исполнении, вакуумной системы, включающей внешний форвакуумный и внутренний
турбомолекулярный насосы, системы охлаждения, системы управления и обработки данных.
Масс-спектрометры включают в себя:
-
системуввода,состоящуюизперистальтическогонасоса,распылителя
и распылительной камеры и предназначенную для ввода анализируемого образца;
-
генератор индуктивно-связанной плазмы;
-
плазменную горелку, применяемую для ионизации образца;
-
интерфейс, переносящий ионный поток из плазмы, находящейся при атмосферном
давлении, в вакуумную часть масс-спектрометра;
-
квадрупольный ионный дефлектор;
-
квадрупольную универсальную систему устранения фона UCT™;
-
квадрупольныймасс-анализатор,применяемыйвкачествемасс-фильтра
для разделения ионов по отношению массы к заряду; систему детектирования для измерения
потоков ионов.
Система устранения фона UCT™ способна работать в одном из трех режимов или их
комбинациях:
-
стандартный режим - для образцов без существенных спектральных интерференций;
-
KED режим - для быстрого анализа для образцов с простыми полиатомными
интерференциями;
-
DRC режим - для высокочувствительного элементного анализа образцов
со сложными спектральными интерференциями.
Система детектирования на основе двойного детектора ионов регистрирует аналоговый
ионный ток и одновременно ведет импульсный счет ионов.
Масс-спектрометры выпускаются следующих моделей: 2000B; 2000C; 2000P; 2000S,
которые различаются системой ввода образцов и дополнительными опциями.
Общий вид средства измерений и обозначение места нанесения знака поверки
представлены на рисунке 1.
Лист № 2
Всего листов 4
Пломбирование масс-спектрометров не предусмотрено.
Программное обеспечение
Управление масс-спектрометром осуществляется посредством внешнего компьютера с
программным обеспечением, позволяющим проводить настройку прибора и контроль процесса
измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные
результаты, передавать результаты измерений на принтер, на электронные носители или в сеть.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Идентификационные данные программного обеспечения (ПО) масс-спектрометров
приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Значение
Syngistix™ for ICP-MS
Не ниже 2.1
-

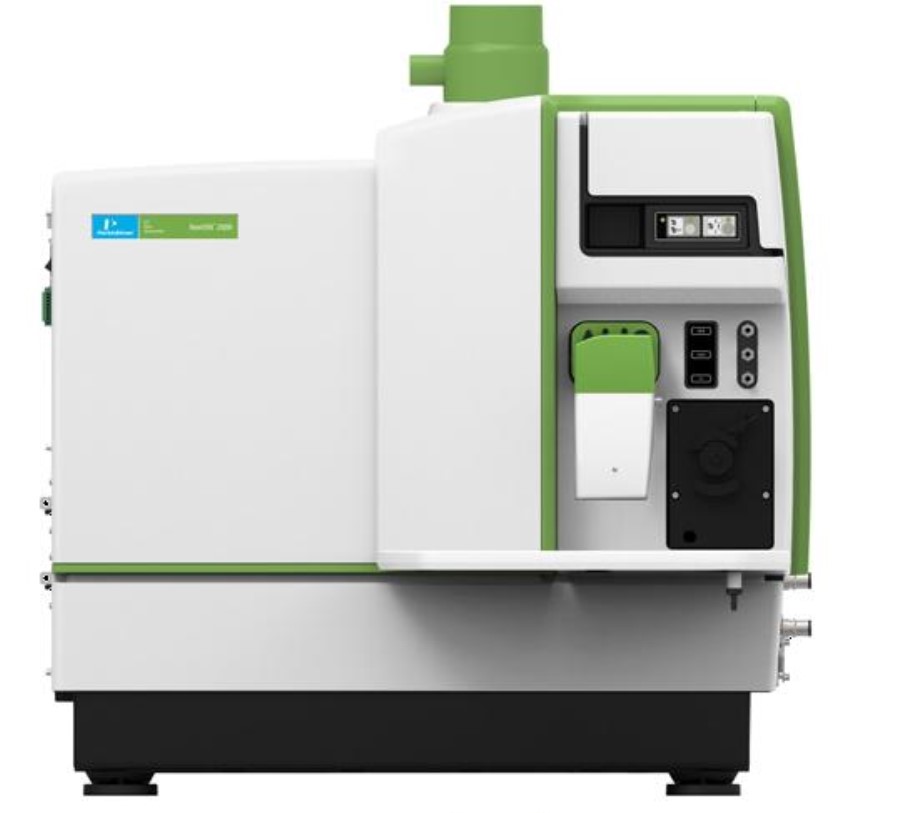

Рисунок 1 - Общий вид средства измерений
Место нанесения знака поверки
Лист № 3
Всего листов 4
Метрологические и технические характеристики
Наименование характеристик
3
1
4
Таблица 2 - Метрологические характеристики
Значения характеристик
Модель NexION
2000B 2000C 2000P 2000S
от 1 до 285
от 0,6 до 0,8
3000 3300
25000 30000
30000 35000
10,7
10,6
10,9
Диапазон анализируемых масс, а.е.м.
Разрешающая способность, а.е.м.
Чувствительность (имп/с)/(мкг/дм
3
), не менее:
- Be (Be-9)
- Co (Co-59)
- Pb (Pb-208)
Пределы обнаружения, нг/дм
3
, не более:
- Be (Be-9)
- Co (Co-59)
- Cd (Cd-114)
Пределы допускаемого относительного СКО выходного
сигнала, %
Уровень фонового сигнала на массе 220 а.е.м., имп/с, не
более
Нестабильность выходного сигнала масс-спектрометра за 4
часа, %
Значения характеристик
от 200 до 240
50
75
69
81
150
Таблица 3 - Основные технические характеристики
Наименование характеристик
Параметры электрического питания от сетевого адаптера
- напряжение переменного тока, В
- частота переменного тока, Гц
Габаритные размеры, см, не более
- высота
- ширина
- длина
Масса, кг, не более:
Условия эксплуатации:
- температура воздуха,
о
С
- относительная влажность, %
от +15 до +30
от 20 до 80
Знак утверждения типа
наносится на второй лист руководства по обслуживанию типографским способом.
Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
Наименование
Масс-спектрометр
Внешний форвакуумный насос
Специальный стол для масс-спектрометра
Комплект расходных материалов и запасных частей
Система охлаждения
Набор для установки (инсталляции)
Персональный компьютер
Программное обеспечение
Количество, шт.
1
1
по заказу
по заказу
1
1
по заказу
1
Лист № 4
Всего листов 4
Наименование
Комплект эксплуатационных документов в электронном виде
Методика поверки МП 69-251-2017 в электронном виде
Количество, шт.
1
1
Поверка
осуществляется по документу МП 69-251-2017 «ГСИ. Масс-спектрометры с индуктивно-
связанной плазмой NexION 2000. Методика поверки», утвержденному ФГУП «УНИИМ»
07 июля 2017 г.
Основные средства поверки:
- стандартные образцы растворов элементов ГСО 7759-2000 (Be), ГСО 7268-96 (Co),
ГСО 7252-96 (Pb), ГСО 7472-98 (Cd) (границы относительной погрешности (P=0,95) ±1,0 %).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на лицевую часть измерительного блока масс-спектрометра,
как показано на рисунке 1.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к масс-спектрометрам
с индуктивно-связанной плазмой NexION 2000
ГОСТ Р 8.735.0-2011ГСИ. Государственная поверочная схема для средств измерений
содержания компонентов в жидких и твердых веществах и материалах.
Техническая документация изготовителя PerkinElmer, Inc.
Изготовитель
PerkinElmer, Inc., США
Адрес: 940 Winter Street, Waltham, MA 02451, США
Телефон: +1(203) 925-4602, (800)762-4000
Web-сайт:
Е-mail:
Заявитель
Представительство АО Шелтек АГ (Швейцария)
Адрес: 119334, г. Москва, ул. Косыгина, 19
Телефон: +7 (495) 935-8888; факс: +7 (495) 564-8787
Испытательный центр
ФГУП «Уральский научно-исследовательский институт метрологии»
Адрес: 620075, г. Екатеринбург, улица Красноармейская, 4
Телефон: +7 (343) 350-26-18; факс: (343) 350-20-39
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП «УНИИМ» по проведению испытаний средств измерений
в целях утверждения типа № RA.RU.311373 от 19.10.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
