Индикаторы рычажно-зубчатые с ценой деления 0,01 мм Нет данных, ГРСИ 68533-17
Номер госреестра:
68533-17
Наименование СИ:
Индикаторы рычажно-зубчатые с ценой деления 0,01 мм
Обозначение типа:
Нет данных
Производитель:
АО Кировский завод "Красный инструментальщик" (Крин), г.Киров
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
07.09.2022
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 67132
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Индикаторы рычажно-зубчатые с ценой деления 0,01 мм
Назначение средства измерений
Индикаторы рычажно-зубчатые с ценой деления 0,01 мм (далее по тексту - индикаторы),
предназначены для относительных измерений линейных размеров, контроля отклонений от
заданной геометрической формы, а также взаимного расположения поверхностей.
Описание средства измерений
Принцип действия индикатора состоит в преобразовании малых перемещений
измерительного рычага в пропорциональное угловое перемещение стрелки отсчетного
устройства.
Индикатор состоит из корпуса со встроенным передаточным механизмом, измерительного
рычага со сферическим измерительным наконечником, круговой шкалы со стрелкой.
Индикаторы изготавливаются следующих типов:
- ИРБ - боковые со шкалами, параллельными оси измерительного рычага в среднем
положении (рисунок 1);
- ИРТ - торцевые со шкалами, перпендикулярными к оси измерительного рычага
в среднем положении и к плоскости его поворота (рисунок 2).
Конструкция индикаторов обеспечивает возможность поворота измерительного рычага
в пределах ±90° от его среднего положения и неизменность установленного положения
в процессе измерений, а также обеспечивает переключение направления хода измерительного
рычага вручную.
- Товарный знак «АО КЗ «Красный инструментальщик» наносится на паспорт
индикаторов типографским методом. На циферблат индикатора, а также на крышку
футляра: краской, методом лазерной маркировки или в виде наклейки.

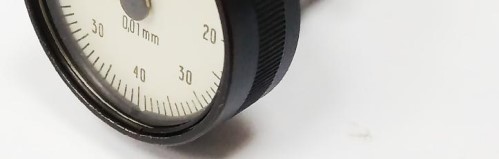

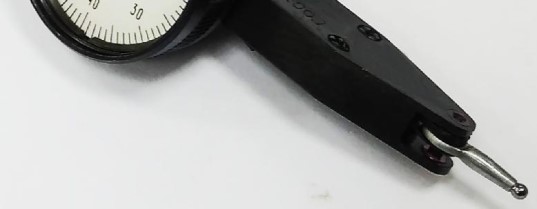

Рисунок 1 - Общий вид индикаторов типа ИРБ
Лист № 2
Всего листов 4

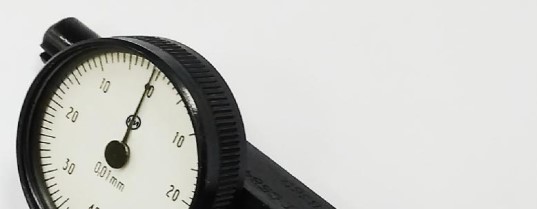

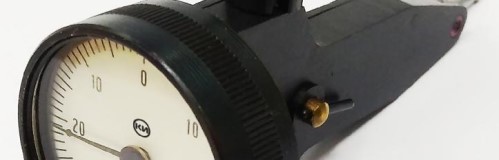

Рисунок 2 - Общий вид индикаторов типа ИРТ
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Таблица 1 - Диапазон измерений, цена деления, измерительное усилие индикатора и усилие
поворота измерительного рычага
Тип ДиапазонЦенаИзмерительное усилиеУсилие поворота
измерений, деления индикатора на всем измерительного
ммшкалы, ммдиапазоне измерений, Нрычага, Н
ИРБОт 0 до 0,8 0,01 От 0,1 до 0,4 От 2,5 до 7,0
ИРТОт 0 до 0,8 0,01 От 0,1 до 0,4 От 2,5 до 7,0
0,003
Таблица 2 - Наибольшая разность погрешностей измерений индикатора при любом его
положении и положении рычага
Тип ЦенаНаибольшая разность погрешностей*Размах
деления на любом участке шкалы, мм показаний**
шкалы,
в пределах 0,1более 0,1 мм
при 5
мм
м
м
измерениях,
мм, не более
ИРБ0,010,0040,010
ИРТ0,010,0040,010
Примечание: * - Под наибольшей разностью погрешностей измерений индикатора понимают
наибольшую алгебраическую разность значений погрешностей на проверяемом участке
при прямом и обратном ходе измерительного рычага.
** - Под размахом показаний понимается наибольшая разность между
отдельными повторными показаниями индикатора, соответствующими одному и тому же
действительному значению измеряемой величины при неизменных внешних условиях.
Лист № 3
Всего листов 4
Таблица 3 - Габаритные размеры и масса
Тип Габаритные размеры, мм, не более
длинаширинавысота
ИРБ 95 45 40
ИРТ 90 45 40
Масса, кг, не
более
0,1
0,1
0,08
Таблица 4 - Параметр шероховатости, условия эксплуатации и средний срок службы
Наименование характеристикиЗначение
Параметр шероховатости Ra измерительной поверхности
рычага по ГОСТ 2789-73, мкм, не более
Условия эксплуатации:
- температура окружающей среды, °СОт +5 до +35
- относительная влажность, %, не более 80
Средний срок службы, лет5
Знак утверждения типа
наносится на титульный лист паспорта типографским методом.
Комплектность средства измерений
Таблица 5 - Комплектность средства измерений
НаименованиеОбозначение
Индикатор-
Державка для крепления индикатора-
Втулка переходная-
Футляр-
Паспорт (в зависимости от типа ИРБ 01.000 ПС
индикатора) ИРТ 01.000 ПС
Количество
1 шт.
1 шт.
1 шт.
1 шт.
1 экз.
1 экз.
Поверка
осуществляется по МИ 1928-88 ГСИ. Индикаторы рычажно-зубчатые с ценой деления 0,01 мм.
Методика поверки.
Основные средства поверки:
- прибор универсальный для измерений длины DMS 1000 с пределом допускаемой
абсолютной погрешности ±(0,2+L/1000), мкм, где L в мм (Рег. № 36001-07);
- меры длины концевые плоскопараллельные 4-го разряда по ГОСТ Р 8.763-2011.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится в паспорт и/или на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к индикаторам рычажно-
зубчатым с ценой деления 0,01 мм
ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений
длины в диапазоне от 1∙10
-9
до 50 м и длин волн в диапазоне от 0,2 до 50 мкм.
ГОСТ 5584-75 Индикаторы рычажно-зубчатые с ценой деления 0,01 мм. Технические
условия.
Лист № 4
Всего листов 4
Изготовитель
Акционерное общество Кировский завод «Красный инструментальщик» (АО КЗ «КРИН»)
ИНН 4345403174
Юридический адрес: 610020, г. Киров, ул. К. Маркса, 18
Адрес: 610020, г. Киров, ул. Советская, д.51
Телефон/факс: (8332) 325-325
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: (495) 437-55-77, факс: (495) 437-56-66
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний
измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
