Датчики-газоанализаторы паров КРТ ДАРТ мод. ДАРТ-К, ДАРТ-К-ВЗ, ГРСИ 68516-17
Номер госреестра:
68516-17
Наименование СИ:
Датчики-газоанализаторы паров КРТ
Обозначение типа:
ДАРТ мод. ДАРТ-К, ДАРТ-К-ВЗ
Производитель:
ФГУП "Смоленское ПО "Аналитприбор", г.Смоленск
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
05.09.2022
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 67115
об утверждении типа средств измерений
Лист № 1
Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Датчики-газоанализаторы паров КРТ ДАРТ модификаций ДАРТ-К, ДАРТ-К-ВЗ
Назначение средства измерений
Датчики-газоанализаторы паров КРТ ДАРТ модификаций ДАРТ-К, ДАРТ-К-ВЗ (далее –
газоанализаторы) предназначенные для непрерывного автоматического измерения массовой
концентрации паров гидразина N
2
H
4
в воздухе.
Описание средства измерений
Принцип измерений газоанализаторов – электрохимический, основанный на электрохи-
мическом окислении паров гидразина на поверхности рабочего электрода электрохимической
ячейки (далее – ЭХЯ). Электрический ток, который возникает при этом, пропорционален со-
держанию концентрации паров гидразина в анализируемой среде.
Газоанализаторы представляют собой стационарный автоматический прибор непрерыв-
ного действия.
Способ отбора пробы – принудительный, обеспечивается встроенным побудителем рас-
хода.
Газоанализаторы обеспечивают выполнение следующих функций:
а) измерение массовой концентрации паров гидразина в воздухе;
б) выдачу выходного сигнала постоянного тока (4 – 20) мА, пропорционального изме-
ренному значению массовой концентрации;
в) выдачу прерывистой световой сигнализации красного цвета СИГНАЛИЗАЦИЯ при
достижении измеренных значений массовой концентрации порога срабатывания сигнализации
ПОРОГ1;
г) выдачу прерывистой световой сигнализации повышенной частоты красного цвета
СИГНАЛИЗАЦИЯ при достижении измеренных значений массовой концентрации порога сра-
батывания сигнализации ПОРОГ2;
д) выдачу световой индикации зеленого цвета ПИТАНИЕ при подключении газоанали-
заторов к источнику напряжения питания постоянного тока;
е) выдачу непрерывной световой индикации красного цвета СИГНАЛИЗАЦИЯ и фикси-
рованного значения тока (1,0 ± 0,2) мА либо (2,0 ± 0,2) мА в линию выходного сигнала посто-
янного тока в случае неисправности газоанализаторов;
ж) связь с внешними устройствами по цифровому каналу связи, имеющему следующие
характеристики:
- интерфейс RS485;
- протокол обмена – MODBUS RTU;
- номинальная цена единицы наименьшего разряда кода – 0,001 мг/м
3
.
Газоанализаторы выполнены в металлическом корпусе. В нижней части корпуса распо-
ложены штуцеры ввода и вывода пробы, кабельный ввод для подключения цепи питания и
внешних устройств. На крышке расположены сигнальные лампы «ПИТАНИЕ» и «СИГНАЛИ-
ЗАЦИЯ».
Газоанализаторы ДАРТ-К-ВЗ относятся к взрывозащищённому электрооборудованию
группы II по ГОСТ 30852.0-2002 и предназначены для применения во взрывоопасных зонах в
соответствии с установленной маркировкой взрывозащиты 1ExdIIВT4.
Обозначения модификаций газоанализаторов, условное наименование газоанализаторов,
зона размещения соответствуют данным, приведенным в таблице 1.
Лист № 2
Всего листов 7
Обозначение газоанализаторов
Зона размещения
ИБЯЛ.413411.054-01
ДАРТ-К
Невзрывоопасная
ИБЯЛ.413411.054-03
ДАРТ-К-ВЗ
Взрывоопасная
Таблица 1
Условное наименование
газоанализаторов
Внешний вид газоанализатора, места пломбирования от несанкционированного доступа
показаны на рисунке 1.
1а) Внешний вид газоанализатора с закрытой
крышкой

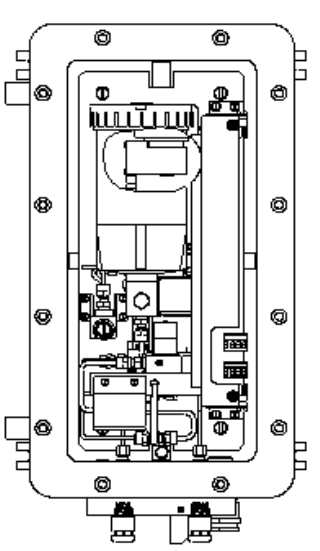

1б) Внешний вид газоанализатора с откры-
той крышкой (места пломбирования указа-
ны стрелками)
Рисунок 1 – Внешний вид датчика-газоанализатора паров КРТ ДАРТ
модификаций ДАРТ-К, ДАРТ-К-ВЗ
Программное обеспечение
Газоанализаторы имеют встроенное программное обеспечение (далее – ПО).
Идентификационные данные ПО приведены в таблице 2.
ПО выполняет следующие функции:
– расчет содержания определяемого компонента;
– формирование выходного сигнала постоянного тока пропорционального содержанию
определяемого компонента;
– выдачу световой сигнализации при превышении установленных пороговых значений
определяемого компонента и неисправности газоанализатора;
– связь с внешними устройствами по цифровому каналу связи.
место
нанесения
знака
поверки
Лист № 3
Всего листов 7
Уровень защиты ПО от непреднамеренных и преднамеренных изменений осуществляет-
ся посредством механического опечатывания и соответствует среднему уровню защиты в соот-
ветствии с Р 50.2.077-2014.
Влияние программного обеспечения газоанализаторов учтено при нормировании метро-
логических характеристик.
Газоанализатор может работать с автономным (сервисным) программным обеспечением
«DART.exe».
Таблица 2
Идентификационные данные (признаки)
Значение
ДАРТ-КДАРТ-К-ВЗ
Идентификационное наименование ПОGidrazin.hex GidrazinEx.hex
Номер версии (идентификационный номер)* ПО 1 1
Цифровой идентификатор ПО 6815 1934
Алгоритм вычисления цифрового идентификатора CRC-16 CRC-16
* Номер версии (идентификационный номер) программного обеспечения должен быть не
ниже указанного в таблице.
Метрологические и технические характеристики
газоанализаторов приведены в таблицах 3 и 4.
3
Таблица 3
Диапазон измеренийПределы допускаемой основной
Определяемый
(преобразования*) погрешности
компонент
массовой концентрации,
абсолютнойотносительной
мг/м
Δд, мг/м
3
δд, %
Гидразинот 0 до 0,10 включ. ±0,02 -
N
2
H
4
св. 0,1 до 1,0-±20
* Номинальная статическая характеристика преобразования газоанализаторов по выход-
ному сигналу постоянного тока I, мА, имеет вид
I = I
н
+ K
п
·С
вх
,
где I
н
– нижняя граница диапазона выходного сигнала постоянного тока, равная 4 мА;
С
вх
– действительное значение массовой концентрации определяемого компонента на вхо-
де газоанализаторов, мг/м
3
;
K
п
– номинальный коэффициент преобразования, равный 16 мА/мг/м
3
.
Лист № 4
Всего листов 7
6,0
±0,4
±0,5
±0,4
±25
12
5
35000
От +1 до +45
От 30 до 80
от 84,0 до 106,7
от 10 до 55 Гц
10
–2
Значение
10
30
от 18 до 32
25
270
250
480
20
30
1)
2
Таблица 4
Параметр
Предел допускаемого относительного среднего квадратического
отклонения случайной составляющей погрешности, %
Пределы допускаемой дополнительной погрешности от влияния
изменения температуры окружающей среды и анализируемой га-
зовой смеси в диапазоне от +1 до +45 °С от номинального значе-
ния температуры +20 °С, в долях от предела допускаемой основ-
ной погрешности
Пределы допускаемой дополнительной погрешности от влияния
изменения относительной влажности анализируемой газовой сме-
си в диапазоне от 30 до 80 % от номинального значения относи-
тельной влажности 60 % при температуре +25 °С, в долях от пре-
дела допускаемой основной погрешности
Пределы допускаемой дополнительной погрешности от влияния
изменения атмосферного давления в диапазоне от 84,0 до
106,7 кПа от номинального значения давления 101,3 кПа, в долях
от предела допускаемой основной погрешности
Пределы допускаемой суммарной абсолютной (относительной)
погрешности в условиях эксплуатации, указанных в таблице 5 (в
соответствии с Приказом Минздравсоцразвития РФ № 1034 от
09.09.11), %
Предел допускаемого интервала времени непрерывной работы без
корректировки показаний по ПГС, месяцев
Предел допускаемого времени установления показаний Т
0,9
, мин
Время прогрева, мин, не более
Время срабатывания сигнализации превышения пороговых значе-
ний, мин, не более
Электрическое питание постоянным током напряжением, В
Потребляемая электрическая мощность, В·А, не более
Габаритные размеры, мм, не более
– длина
– ширина
– высота
Масса, кг, не более
Средняянаработканаотказгазоанализаторавусловиях
эксплуатации, с учетом технического обслуживания, ч
Назначенный срок службы (без учета ЭХЯ), лет
Срок службы ЭХЯ, лет, не менее
Условия эксплуатации:
– диапазон температуры окружающей среды,
o
C
– диапазон относительной влажности окружающей среды при
температуре 25
o
C (без конденсации влаги), %
– диапазон атмосферного давления, кПа
– синусоидальная вибрация в диапазоне частот с амплитудой
смещения, равной 0,35 мм
– массовая концентрация пыли в воздухе, не более, г
/
м
3
Лист № 5
Всего листов 7
Продолжение таблицы 4
ПараметрЗначение
– содержание коррозионно-активных агентов в атмосфере на от-
крытом воздухе, мг
/
м
3
, не более
а) хлоридов
0,02 мг/м
3
б) сульфатов
0,03 мг/м
3
в) сернистого газа
0,31 мг/м
3
Газоанализаторы устойчивы к содержанию неизмеряемых компо-
нентов в анализируемой пробе, не более:
- оксид углерода20 мг/м
3
- диоксид углерода1000 млн
-1
- формальдегид0,5 мг/м
3
- фенол1,0 мг/м
3
- этиловый спирт2,0 г/м
3
- уксусная кислота2,0 мг/м
3
- алкилзамещенные гидразины, гидразин-гидрат0,5 ПДК
2)
Степень защиты газоанализаторов по ГОСТ 14254-2015IP65
По способу защиты персонала от поражения электрическим током газоанализаторы
относятся к классу III по ГОСТ 12.2.007.0-75
Газоанализаторы соответствуют требованиям к электромагнитной совместимости по
ТР ТС 020/2011, предъявляемым к оборудованию класса А по ГОСТ Р 51522.1-2011
Газоанализаторы относятся к изделиям третьего порядка по ГОСТ Р 52931-2008
Примечания
1)
при периодичности капитального ремонта – 10 лет (ГОСТ 18322-78);
2)
ПДК – предельно допустимая концентрация по ГОСТ 12.1.005-88.
ружающесреды и ан ли-
ления, кПа
сре
ды притемпературе
Таблица 5
Условия эксплуатации газоанализаторов для выполнения требований по суммарной по-
грешности (в соответствии с Приказом Минздравсоцразвития РФ № 1034 от 09.09.11)
Диапазонотносительной
Диапазон
й
температуры
а
ок-
Диапазон атмосферного дав-
влажности окружающей
зируемой газовой смеси, °С +25
o
C (без конденсации
влаги), %
от +10 до +30от 86,7 до 104,0от 30 до 80
Знак утверждения типа
наносится на табличку на корпусе газоанализатора и на титульный лист Руководства по
эксплуатации типографским способом.
Комплектность средства измерений
1 экз.
Таблица 6 - Комплектность датчиков-газоанализаторов trial КРТ ДАРТ модификаций ДАРТ-К,
ДАРТ-К-ВЗ
Обозначение
Кол.Примечание
ИБЯЛ.413411.054
1 шт.Согласно заявке
ИБЯЛ.413411.054 ВЭ
Наименование
Датчик-газоанализатор
паровКРТДАРТмодификаций
ДАРТ-К, ДАРТ-К-ВЗ
Ведомость
эксплуатационных документов
Лист № 6
Всего листов 7
Обозначение
Наименование
МП-242- 2120 -2017
ИБЯЛ.413411.054 РЭ1
(ИБЯЛ.413411.054
РЭ3)
Комплект
эксплуатационных документов:
1.Датчики-газоанализаторыпаров
КРТ ДАРТ модификаций ДАРТ-К,
ДАРТ-К-ВЗ. Методика поверки»
2. Датчики-газоанализаторы паров
КРТ ДАРТ. Руководство по экс-
плуатации
3. Формуляр
Комплект ЗИП
Продолжение таблицы 6
Кол.Примечание
ИБЯЛ.413411.054 ФО1
1Согласно
компл. ИБЯЛ.413411.054 ВЭ
1Согласно
компл. ведомости ЗИП
Поверка
осуществляется по документу МП-242-2120-2017 «Датчики-газоанализаторы паров КРТ ДАРТ
модификацийДАРТ-К,ДАРТ-К-ВЗ.Методикаповерки»,утвержденному
ФГУП «ВНИИМ им. Д.И. Менделеева» « 15 » июня 2017 г.
Основные средства поверки:
Средства измерений в соответствии с МИ 243/01-2016 «Методика измерений массовой
концентрации паров гидразина и гидразин-гидрата в смесях с азотом (воздухом) фотометриче-
ским методом» (регистрационный номер ФР.1.31.2016.25187).
Спектрофотометр, позволяющий проводить измерения при длине волны (690±10) нм, аб-
солютная погрешность не более
±
1 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на прибор, как указано на рисунке 1 в виде наклейки или оттис-
ка поверительного клейма.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к датчикам-
газоанализаторам паров КРТ ДАРТ модификаций ДАРТ-К, ДАРТ-К-ВЗ
Приказ Министерства здравоохранения и социального развития Российской Федерации
№ 1034 от 09.09.11 «Об утверждении перечня измерений, относящихся к сфере государствен-
ного регулирования обеспечения единства измерений и производимых при выполнении работ
по обеспечению безопасных условий и охраны труда, в том числе на опасных производствен-
ных объектах, и обязательных метрологических требований к ним, в том числе показателей
точности», п. 43
ГОСТ 8.578-2014 «ГСИ. Государственная поверочная схема для средств измерений со-
держания компонентов в газовых средах»
ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические
условия»
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов.
Общие технические условия»
ГОСТ 12.1.005-88 «Система стандартов безопасности труда. Общие санитарно-
гигиенические требования к воздуху рабочей зоны»
Лист № 7
Всего листов 7
«Датчики-газоанализаторыпаровКРТДАРТ.Техническиеусловиячасть3.
ИБЯЛ.413411.054 ТУ2»
Изготовитель
ФГУП «СПО «Аналитприбор»
ИНН 6731002766
Адрес: Россия, г. Смоленск, 214031, ул. Бабушкина, 3
Телефон: +7 (4812) 31-12-42
Факс: +7 (4812) 31-75-16
Web-сайт:
E-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологии им. Д.И. Менделеева»
Адрес:190005, г. Санкт-Петербург, Московский пр., 19
Телефон: +7 (812) 251-76-01, факс: +7 (812) 713-01-14
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению
испытаний средств измерений в целях утверждения типа № RA.RU.311541 от 23.03.2016 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 64226-16 | Датчики угла наклона измерительные | CUBE | Фирма "DAS Co., LTD.", Корея | 1 год | Перейти |
| 68052-17 | Датчики скорости воздушного потока | ДВС-02 | АО "Минимакс-94", г.Москва | 1 год | Перейти |
| 63223-16 | Газоанализаторы стационарные | ИГАС мод. IR-SF6 | ООО "ИГАС Инжиниринг", г.Москва | 1 год | Перейти |
| 4978-75 | Газоанализаторы | ПХГ-1 | П/я В-8296, г.Воронеж | Поверка при выпуске. МПИ устанавливается местными органами (ГОСТ 8.002-71) | Перейти |
| 32941-15 | Датчики-сигнализаторы | ДАТ-М | ФГУП "Смоленское ПО "Аналитприбор", г.Смоленск | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
