Анализаторы термогравиметрические Discovery TGA 5500, Discovery TGA 550, Discovery TGA 55, TGA-HP50, ГРСИ 68510-17
Номер госреестра:
68510-17
Наименование СИ:
Анализаторы термогравиметрические
Обозначение типа:
Discovery TGA 5500, Discovery TGA 550, Discovery TGA 55, TGA-HP50
Производитель:
Фирма "TA Instruments", США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
05.09.2022
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 67109
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
АнализаторытермогравиметрическиемоделейDiscoveryTGA5500,
Discovery TGA 550, Discovery TGA 55, TGA-HP50
Назначение средства измерений
Анализаторы термогравиметрические моделей Discovery TGA 5500, Discovery TGA 550,
Discovery TGA 55, TGA-HP50 (далее – термоанализаторы) предназначены для измерений
изменения массы твердых, порошкообразных и жидких материалов и температуры, при
которой это изменение массы происходит.
Описание средства измерений
Принцип измерения массы образца основан на компенсации крутящего момента
равноплечных рычажных весов, на подвесах эквилибра которых прикреплены тигель с
образцом и тигель сравнения. Для компенсации крутящего момента эквилибра используется
катушка индуктивности. Величина тока на катушке индуктивности автоматически подбирается
таким образом, чтобы эквилибр находился в нулевом положении. Ток на катушке
индуктивности пропорционален массе образца.
Термоанализаторы Discovery TGA 5500, Discovery TGA 550, Discovery TGA 55
представляет собой настольные лабораторные приборы.
Термоанализатор TGA-HP50 представляет собой напольный лабораторный прибор
Термоанализаторы состоит из весов, термостата с системой контроля температуры
образца, системы контроля атмосферы образца и автоматической системы управления на базе
IBM совместимого компьютера.
Система контроля атмосферы образца представляет собой встроенное программно
управляемое устройство подачи двух или четырех потоков газа в термостат с возможностью
автоматического их смешения и контроля расхода газов в процессе эксперимента.
Измерение изменения массы образца в термоанализаторах проводится относительно
образцасравнения.Термоанализаторыоснащеныспециальнойсистемойохлаждения
термостата, позволяющей проводить программное нагревание и охлаждение образцов с
заданной скоростью.
Общий вид термоанализаторов изображен на рисунках 1 - 4.
Лист № 2
Всего листов 6

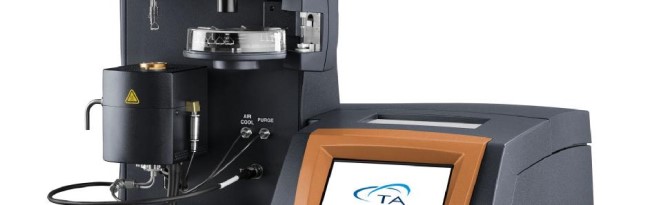

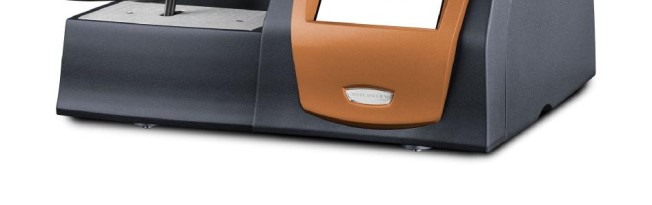

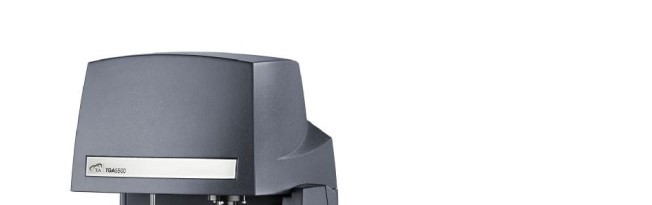

Рисунок 1 – Общий вид термоанализатора Discovery TGA 5500

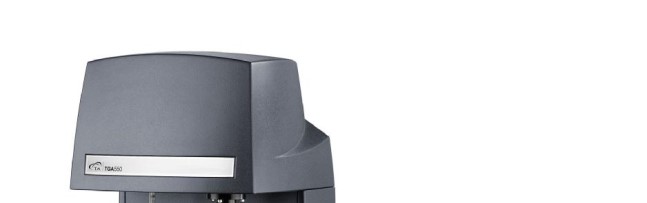

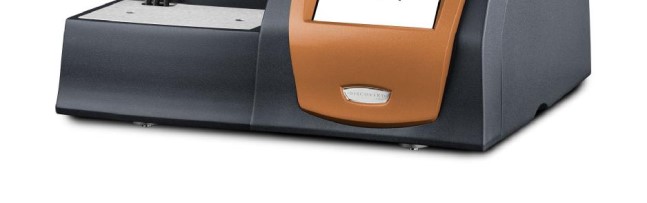

Рисунок 2 – Общий вид термоанализатора Discovery TGA 550
Лист № 3
Всего листов 6

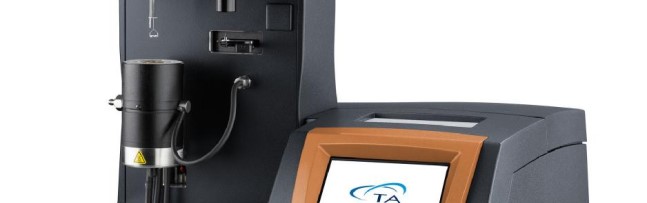

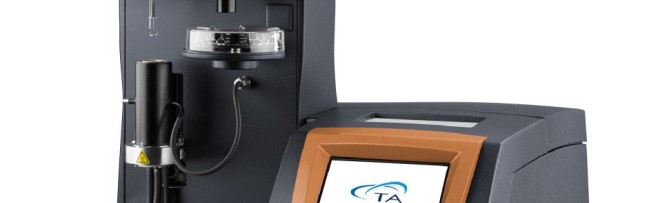

Рисунок 3 – Общий вид термоанализатора Discovery TGA 55

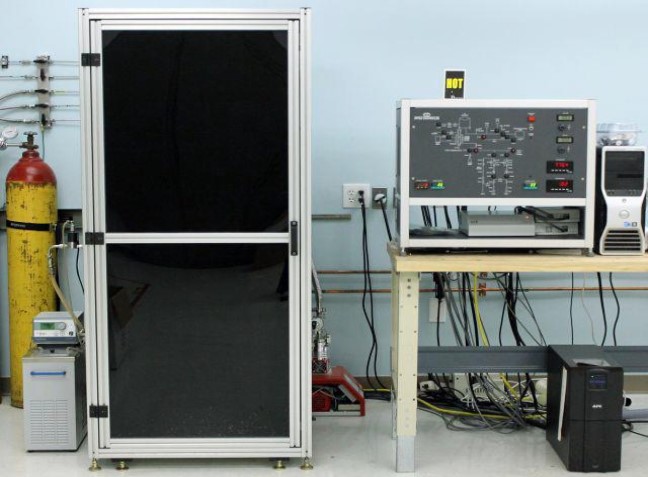

Рисунок 4 – Общий вид термоанализатора Discovery TGA-HP50
Программное обеспечение
Термоанализаторыоснащеныавтономнымпрограммнымобеспечением(ПО),
позволяющим проводить настройку термоанализаторов и контролировать процесс измерений,
осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные
результаты, передавать результаты измерений на принтер.
Защита автономного ПО обеспечивается средствами ОС Windows.
Лист № 4
Всего листов 6
Идентификационные данные программного обеспечения (ПО) термоанализаторов
приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки)Значение
Термоанализаторы моделей Discovery TGA 5500, Discovery TGA 550, Discovery TGA 55
Идентификационное наименование ПОTRIOS
Номер версии ПО (идентификационный номер ПО) Не ниже 4
Цифровой идентификатор ПО 59B2E619
Алгоритм вычисления цифрового идентификатора ПО)CRC32
Термоанализатор модели TG-HP50
Идентификационное наименование ПОGHT-ST
Номер версии ПО (идентификационный номер ПО Не ниже 3
Цифровой идентификатор ПО 55FF25F3
Алгоритм вычисления цифрового идентификатора ПО CRC32
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений соответствует уровню «средний» по Р 50.2.077-2014.
Метрологические и технические характеристики
±1,0
±0,05
±0,1
TGA-HP50
от -5 до +800
Значение
DiscoveryDiscovery
TGA 550 TGA 55
от +20 до от +20 до
+1000 +1000
от +20 до от +20 до
+770 +770
от +20 до
+770
±1,0±1,0
10001000
5000
Таблица 2 – Метрологические характеристики
Наименование
характеристики
Discovery
TGA 5500
Диапазон показанийот +20 до
температур, °С +1200
Диапазон измеренийот +20 до
температур, °С +770
Пределы допускаемой
абсолютной погрешности±1,0
измерений температуры, ˚С
Наибольший предел 1000
взвешивания, мг
Пределы допускаемой
основной абсолютной
погрешности при±0,02
измерениях массы в
диапазоне температуры от
+15
о
С до +25
о
С включ., мг
±0,02±0,02
Пределы допускаемой
дополнительной
абсолютной погрешности±0,04
при измерениях массы в
диапазоне температуры св.
+25
о
С до +770
о
С, мг
±0,04±0,04
Лист № 5
Всего листов 6
1080
850
2070
100-240
47-63
2,0
91
8
Таблица 3 - Основные технические характеристики
НаименованиеЗначение
характеристики
Напряжение питания, В100-240100-240100-240
Частота питания, Гц 47-63 47-63 47-63
Потребляемая мощность, 1,44 1,44 1,44
кВ
·
А
Масса, кг, не более323232
Габаритные размеры
основного блока, мм, не
более510510510
Глубина530530530
Ширина530530530
Высота
Средний срок службы,888
лет
Условия эксплуатации:
- температура
окружающего воздуха,
˚Сот +15 до +30от +15 до +30от +15 до +30
- атмосферное давления,
кПаот 84,0 до 106,7от 84,0 доот 84,0 до
- относительная 106,7 106,7
влажность воздуха, % от 5 до 80от 5 до 80от 5 до 80
от +15 до
+30
от 84,0 до
106,7
от 5 до 80
Знак утверждения типа
наносится на титульный лист руководства по эксплуатациитипографским способом и на
правую боковую поверхность прибора в виде наклейки с изображением знака.
Комплектность средства измерений
Количество
1 шт
Таблица 4 – Комплектность средства измерений
НаименованиеОбозначение
Анализаторы Discovery TGA 5500, Discovery TGA
термогравиметрические 550, Discovery TGA 55, TGA-HP50
Руководство по эксплуатации
Методика поверкиМП 2413-0043-2017
1 шт
1 шт
Поверка
осуществляется по документу МП 2413-0043-2017 «ГСИ. Анализаторы термогравиметрические
моделей Discovery TGA 5500, Discovery TGA 550, Discovery TGA 55, TGA-HP50. Методика
поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 15 мая 2017 г.
Основные средства поверки:
- Набор гирь 1 мг – 5 г класса точности Е2 по ГОСТ OIML R 111-1-2009;
- Стандартные образцы температур и теплот фазовых переходов (комплект СОТСФ)
ГСО 2312-82/2316-82;
- Стандартный образец термодинамических свойств ГСО 149-86 –корунд;
- Весы неавтоматического действия с характеристиками не хуже: дискретность 0,01 мг,
Max = 20 г, 2 класс точности по ГОСТ OIML R 76-1-2011.
Лист № 6
Всего листов 6
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к анализаторам
термогравиметрическим моделей Discovery TGA 5500, Discovery TGA 550, Discovery TGA 55,
TGA-HP50
ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерения массы
ГОСТ Р 8.872–2014 ГСИ. Государственная поверочная схема для средств измерений
удельной энтальпии и удельной теплоемкости твердыхтел вдиапазонетемпературы от 700 до 1800 К
Техническая документация фирмы «TA Instruments», США
Изготовитель
Фирма «TA Instruments», США
Адрес: США. 159 Lukens Drive, New Castle, DE 19720
Тел.: 302-427-4000
Факс: 302-427-4001
Web-сайт:
Заявитель
Московское представительство компании «Интертек Трейдинг Корпорейшн»
Юридический адрес: 107078, г. Москва, ул.Новая Басманная д.20,кор.2
Почтовый адрес: 119333, г. Москва, Ленинский пр-т, д. 55/1, строение 2
Тел.: (495) 232-42-25, факс: (495) 232-4225
E-mail:
Web-сайт:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
научно-исследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Тел.: (812) 251-76-01, факс: (812) 713-01-14
Web-сайт:
Е-mail:
Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению
испытаний средств измерений в целях утверждения типа № RA.RU.311541 от 23.03.2016 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
