Газоанализаторы AC32M.RU мод. AC32M.RU, AC32M/CNH3.RU, ГРСИ 68508-17
Номер госреестра:
68508-17
Наименование СИ:
Газоанализаторы
Обозначение типа:
AC32M.RU мод. AC32M.RU, AC32M/CNH3.RU
Производитель:
ЗАО "Экрос-Инжиниринг", г.С.-Петербург
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
05.09.2022
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 67107
об утверждении типа средств измерений
Лист № 1
Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Газоанализаторы AC32M.RU модификаций AC32M.RU, AC32M/CNH
3
.RU
Назначение средства измерений
Газоанализаторы AC32M.RU модификаций AC32M.RU, AC32M/CNH3.RU (далее –
газоанализаторы) предназначены для измерений объемной доли или массовой концентрации
оксида азота (NO), диоксида азота (NO
2
), суммы оксидов азота (NO
x
) и аммиака (NH
3
) в
воздушных средах.
Описание средства измерений
Принцип действия газоанализаторов – хемилюминесцентный (в газовой фазе). Метод
основан на принципе измерения интенсивности излучения при хемилюминесцентной реакции,
возникающей между молекулами NO и озона. Газоанализатор отбирает газовую пробу, подго-
тавливает ее и измеряет в ней содержание NO путем обработки нескольких сигналов от ФЭУ.
Затем переключением клапанов поток газовой пробы направляется в обогреваемый молибдено-
вый конвертер, где NO
2
превращается в NO. После этого газоанализатор измеряет общее со-
держание NO
x
в пробе. Встроенный микропроцессор вычисляет разность между NO
x
и NO и
выдает содержание NO
2
. Все три значения запоминаются, в результате чего прибор может реги-
стрировать как мгновенные, так и выдавать усредненные значения компонентов.
Газоанализаторы представляют собой стационарные многоканальные приборы непре-
рывного действия.
Конструктивно газоанализаторы выполнены в металлическом корпусе для установки на
стол или в стойку.
На лицевой панели газоанализатора расположен жидкокристаллический дисплей и ор-
ганы управления; на задней панели – штуцеры для подачи анализируемой пробы, нулевого и
градуировочного газов, а также клеммы для электрических подключений (питание, выходные
сигналы и др.).
Способ отбора пробы – принудительный, за счет внешнего побудителя расхода.
Газоанализаторы выпускаются в двух модификациях:
– AC32M.RU без блока конвертера CNH
3
– для измерения объемной доли или массовой
концентрации оксида азота (NO), диоксида азота (NO
2
), суммы оксидов азота (NO
x
);
– AC32M/CNH
3
.RU с блоком конвертера CNH
3
– для измерения объемной доли или
массовой концентрации оксида азота (NO), диоксида азота (NO
2
), суммы оксидов азота (NO
x
) и
аммиака (NH
3
).
Принцип действия конвертера CNH
3
заключается в следующем: анализируемая газовая
проба подается на вход конвертера и делится на два потока:
– первый поток проходит через блок, где происходит восстановление NO
2
до NO, далее
эта газовая смесь попадает на вход газоанализатора AC32M/CNH
3
.RU и происходит измерение
содержания NO
x
= NO + NO
2
;
– второй поток проходит через блок, где при температуре 980 ºС происходит окисление
аммиака до оксида азота, далее смесь попадает на вход газоанализатора и происходит измере-
ние содержания суммы оксидов азота и аммиака N
y
. Содержание аммиака рассчитывается как
разность N
y
– NO
x
.
Анализируемая газовая проба может поступать на вход газоанализатора, минуя конвер-
тер. В этом случае осуществляется измерение содержания оксида азота (NO), суммы оксидов
(NO
x
) и разности между ними, соответствующей содержанию диоксида азота (NO
2
).
На дисплей газоанализатора может выводиться следующая информация:
– содержание в пробе NO/ NO
2
/NO
x
или
– содержание в пробе NO
x
/ N
y
/NH
3
.
Лист № 2
Всего листов 7
Переключение диапазонов измерений газоанализатора осуществляется при переходе от
единиц измерений ppb к ppm (от мкг/м
3
к мг/м
3
). Перевод газоанализатора в тот или иной ре-
жим работы осуществляется с помощью служебных клавиш, расположенных на лицевой панели
прибора.
Результаты измерений выводятся:
– на буквенно-цифровой дисплей, расположенный на передней панели;
– в виде аналоговых сигналов: 0-1 В, 0-10 В, 0-20 мА, 4-20 мА;
– в виде цифрового выходного сигнала через плату последовательного интерфейса
RS 232/422 для связи с компьютером;
– в виде цифрового выходного сигнала через интерфейс Ethernet для связи с компьюте-
ром.
На передней панели приборов расположены:
– дисплей, который обеспечивает вывод результатов измерений в выбранных единицах
измерений: млн
-1
(ppm), млрд
-1
(ppb) или мг/м
3
(мкг/м
3
), а также вывод информации, необходи-
мой для программирования и для тестирования прибора;
– клавиатура для управления работой прибора, программирования его функций и тес-
тирования.
Отбор пробы воздуха осуществляется с помощью внешнего побудителя расхода.
Общий вид газоанализаторов, место нанесения знака поверки и место пломбирования
представлены на рисунке 1.
Место нанесения знака поверкиМесто пломбирования
Место нанесения знака поверкиМесто пломбирования

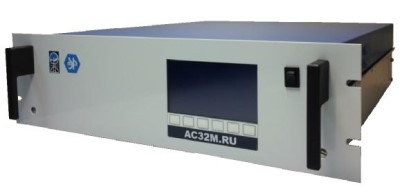

Модификация AC32M.RU

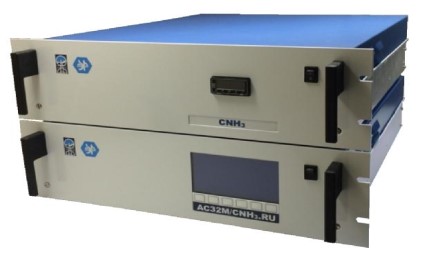

Модификация AC32M/CNH
3
.RU
Рисунок 1 – Общий вид газоанализаторов AC32M.RU модификаций AC32M.RU,
AC32M/CNH
3
.RU
Лист № 3
Всего листов 7
Программное обеспечение
Газоанализаторы AC32M.RU имеют встроенное программное обеспечение (ПО).
ПО осуществляет функции:
– расчет содержания определяемого компонента;
– отображение результатов измерений на дисплее;
– передачу результатов измерений по интерфейсу связи с компьютером;
– контроль целостности программных кодов ПО, настроечных и калибровочных констант;
– контроль общих неисправностей (связь, конфигурация);
– контроль архивации измерений;
– контроль внешней связи (RS 232/422/Ethernet).
Номер версии ПО отображается на дисплее газоанализатора при включении электриче-
ского питания или через меню газоанализатора в разделе Main menu→Configuration→
Date/Time/Language (для английской версии меню)
Влияние встроенного ПО учтено при нормировании метрологических характеристик
газоанализаторов.
Газоанализаторы имеют защиту встроенного программного обеспечения от преднаме-
ренных или непреднамеренных изменений. Уровень защиты – «низкий» по Р 50.2.077-2014.
Идентификационное наименование ПО
Таблица 1 – Идентификационные данные ПО
Идентификационные данные (признаки)
Значение
AC32M
3.6.b
–
Номер версии (идентификационный номер)
1)
ПО
Цифровой идентификатор ПО
1)
Номер версии ПО должен быть не ниже указанного в таблице
Метрологические и технические характеристики
Область
применения
Контроль ПДК
атмосферного
воздуха
Таблица 2 – Основные метрологические характеристики
Определяе-Диапазоны
мый компо-показаний,Диапазон измерений
нент млн
-1
(ppm)
3)
-
1
млн (ppm)
массовой
объемной доли,
концентрации
1)
,
мг/м
3
Пределы
допускаемой
основной
погрешности
2)
приве- относи-
денной, тельной
(γ), % (δ), %
±15-
-±15
±15-
-±15
Контроль ПДК
атмосферного
воздуха
Контроль ПДК
воздуха
рабочей зоны
±15-
от 0 до 0,050от 0 до 0,065
от 0 до 10включ. включ.
Оксидасв. 0,050 до 10,0 св. 0,065 до 13,5
азота (NO)
от 0 до 4,0от 0 до 5,4
от 0 до 50включ.включ.
св. 4,0 до 50 св. 5,4 до 65
Диоксид
азота (NO
2
),от 0 до 0,050от 0 до 0,100
сумма оки- включ. включ.
слов азотаот 0 до 5,0
(NO
x
) в пе-
ресчете на
св. 0,050 до 5,0 св. 0,100 до 10,0
NO
2
-±15
Лист № 4 Trial
листов 7
Определяе-
мый компо-
нент
Диапазон измерений
Область
применения
Диапазоны
показаний,
млн
-1
(ppm)
3)
-
1
млн (ppm)
массовой
объемной доли,
концентрации
1)
,
мг/м
3
Пределы
допускаемой
основной
погрешности
2)
приве- относи-
денной, тельной
(γ), % (δ), %
Аммиак
(NH )
от 0 до 0,050от 0 до 0,040Контроль ПДК
от 0 до 5,0включ. включ. ±15 - атмосферного
3
св. 0,050 до 5,0 св. 0,040 до 4,0-±15
воздуха
Примечания:
1)
Пересчет объемной доли (млн
-1
) в массовую концентрацию компонента (мг/м
3
) проводится с
использованием коэффициентов, равных для
NO – 1,34; NO
2
– 2,05; NH
3
-0,76 (при 0 ºС и 760 мм рт. ст.) в соответствии с требованиями
РД 52.04.186-89;
NO – 1,25 (при +20 ºС и 760 мм рт. ст.) в соответствии с требованиями ГОСТ 12.1.005-88.
Значение коэффициента пересчета вводится в память газоанализатора вручную посредством
меню в разделе «Configuration → Offsets/Units/Conversions» (для английской версии меню).
2)
Пределы допускаемой основной погрешности нормированы при условии использования для
градуировки и поверки газоанализаторов поверочного нулевого газа с объемной долей определяе-
мой примеси на более 0,004 млн
-1
(генератор нулевого воздуха ZAG мод. ZAG7001 или генератор
нулевого воздуха мод. 701).
3)
Показания прибора могут быть в млрд
-1
(ppb) или мкг/м
3
.
0,5
0,3
±0,5
±1,0
±25
±25
±25
±25
±25
±25
±25
±25
Значение
Таблица 3 – Метрологические и технические характеристики
Параметр
Предел допускаемой вариации показаний, в долях от предела допускаемой ос-
новной погрешности
Предел допускаемого изменения выходного сигнала за 24 ч непрерывной ра-
боты, в долях от предела допускаемой основной погрешности
Пределы допускаемой дополнительной погрешности от изменения температу-
ры окружающей среды от 20 ºС в пределах рабочих условий эксплуатации на
каждые 10 ºС, в долях от предела допускаемой основной погрешности
Пределы допускаемой суммарной дополнительной погрешности от влияния
содержания неизмеряемых компонентов, указанных в таблице 5, и от взаимно-
го влияния друг на друга определяемых компонентов в анализируемой газовой
смеси, в долях от предела допускаемой основной погрешности
Пределы допускаемой погрешности газоанализаторов в рабочих условиях экс-
плуатации
1)
:
– по измерительному каналу объемной доли оксида азота (NO)
приведенной, в диапазоне от 0 до 0,05 млн
-1
включ.
относительной, в диапазоне св. 0,05 до 10 млн
-1
приведенной, в диапазоне от 0 до 4 млн
-1
включ.
относительной, в диапазоне св. 4 до 50 млн
-1
– по измерительному каналу объемной доли диоксида азота (NO
2
)
приведенной, в диапазоне от 0 до 0,05 млн
-1
включ.
относительной, в диапазоне св. 0,05 до 5 млн
-1
– по измерительному каналу аммиака (NН
3
)
приведенной, в диапазоне от 0 до 0,05 млн
-1
включ.
относительной, в диапазоне св. 0,05 до 5 млн
-1
Лист № 5
Всего листов 7
ПараметрЗначение
Время прогрева газоанализатора, мин, не более 60
Время установления показаний (время усреднения) Т
0,9,
с от 40 до 300
Напряжение питания переменным током частотой (50±1) Гц, В 230±23
Потребляемая электрическая мощность, не более, В·А 560
Средняя наработка на отказ (при доверительной вероятности Р=0,95), ч 24000
Средний срок службы, лет 10
Номинальная цена единицы наименьшего разряда индикатора (для объемной
доли)
от 0,0 до 999,9 млрд
-1
(ppb)0,1 млрд
-1
(ppb)
от 1000 до 9999 млрд
-1
(ppb) 1 млрд
-1
(ppb)
от 0,000 до 9,999 млн
-1
(ppm) 0,001 млн
-1
(ppm)
от 10,00 до 50,00 млн
-1
(ppm) 0,01 млн
-1
(ppm)
Примечание:
1)
пределы допускаемой погрешности газоанализаторов в рабочих условиях эксплуатации рассчи-
таны для диапазона температур окружающей среды от +5 до +35
o
C с учетом нормированного зна-
чения пределов допускаемой основной и дополнительной погрешности (в соответствии с Приказом
Минприроды России от № 425 от 07.12.2012 г.) и Приказом Минздравсоц развития Российской
Федерации № 1034 от 09.09.11 г.
Масса, кг, не более
25
Таблица 4 – Габаритные размеры и масса
Габаритные размеры, мм, не
Наименование блокаболее
длинаширинавысота
измерительный блок
газоанализатора
631483133
блок конвертера6314831338
Диапазон
температуры
окружающей
среды, С*
Таблица 5 – Условия эксплуатации
Диапазон
относительнойДиапазон
Наименованиевлажности атмосферного
о
окружающей среды придавления, кПа
температуре +25
o
C, %
AC32M.RU модификаций
AC32M.RU, AC32M/CNH
3
.RU
от +5 до +35от 20 до
95от 84,0 до
106,7
содержание неизмеряемых компонентов, не более:
метан1000 млн
-1
озон 1 млн
-1
оксид углерода 200 млн
-1
диоксид углерода 0,03 % (об.)
диоксид серы 10 млн
-1
Знак утверждения типа
наносится на табличку, расположенную на задней панели газоанализатора, и способом компью-
терной графики на титульный лист руководства по эксплуатации.
Лист № 6
Всего листов 7
Комплектность средства измерений
1 шт.
Исполнение
по заказу
Количество
Примечание
Таблица 6 – Комплектность средства измерений
НаименованиеОбозначение
Газоанализатор в составе:
Для модификации AC32M.RU:
- измерительный блок газоанализатораAC32M.RU
Для модификации AC32M/CNH
3
.RU
- измерительный блок газоанализатораAC32M/CNH
3
.RU
- конвертер CNH
3
.RU
Внешний побудитель расхода
Комплект запасных частей
1 шт.
1 шт.
1 шт.
1 комплект
Руководство по эксплуатации
Методика поверки
ЕАЖН.413324.001РЭ 1 экз.
МП-242-2033-2017 1 экз.
Поверка
осуществляется по документу МП-242-2033-2017 «Газоанализаторы AC32M.RU модификаций
AC32M.RU,AC32M/CNH
3
.RU.Методикаповерки»,утвержденному
ФГУП «ВНИИМ им. Д.И. Менделеева» «15» июня 2017 г.
Основные средства поверки:
– генератор газовых смесей ГГС модификаций ГГС-Р, ГГС-К или ГГС-03-03
(регистрационный № 62151-15) в комплекте со стандартными образцами состава газовых
смесей в баллонах под давлением: NO/N
2
(ГСО 10323-2013), NO
2
/N
2
(ГСО 10331-2013), NH
3
/N
2
(ГСО 10326-2013);
– генератор нулевого воздуха ZAG, фирма "Environnement S.A.", Франция (регистраци-
онный № 61769-15).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на газоанализатор, как указано на рисунке 1 в виде наклейки.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к газоанализато-
рам AC32M.RU модификаций AC32M.RU, AC32M/CNH
3
.RU
Приказ Минприроды России от № 425 от 07.12.2012 г Об утверждении перечня изме-
рений, относящихся к сфере государственного регулирования обеспечения единства измерений
и выполняемых при осуществлении деятельности в области охраны окружающей среды, и обяза-
тельных метрологическихтребований кним, втомчислепоказателейточностиизмерений, п.1.2
Приказ Министерства здравоохранения и социального развития Российской Федерации
№1034от09.09.11Обутвержденииперечняизмерений,относящихсяксфере
государственного регулирования обеспечения единства измерений и производимых при
выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на
опасных производственных объектах, и обязательных метрологических требований к ним, в
том числе показателей точности
ГОСТ 8.578-2014 Государственная система обеспечения единства измерений. Государ-
ственная поверочная схема для средств измерений содержания компонентов в газовых средах
ГОСТ Р 50760-95 Анализаторы газов и аэрозолей для контроля атмосферного воздуха.
Общие технические условия
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические
условия
РД 52.04.186-89 Руководство по контролю загрязнения атмосферы
Лист № 7
Всего листов 7
ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарно-
гигиенические требования к воздуху рабочей зоны
Газоанализаторы AC32M.RU модификаций AC32M.RU, AC32M/CNH
3
.RU. Технические
условия ЕАЖН.413324.001ТУ
Изготовитель
Закрытое акционерное общество «Экрос-Инжиниринг» (ЗАО «Экрос-Инжиниринг»)
ИНН 7801436602
Адрес: Россия, 199178, г. Санкт-Петербург, Малый пр., В.О., д. 58 лит. «А»
Телефон: (812) 322-71-77, факс: (812) (812) 493-56-26
E-mail:
Заявитель
Общество с ограниченной ответственностью «АвтоЛаб» (ООО «АвтоЛаб»)
ИНН 7801454672
Адрес: Россия, 199178, г. Санкт-Петербург, В.О., Малый пр., д. 58, литер «А»
Телефон: (812) 313-36-02, факс: (812) 313-36-04
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологии им. Д.И. Менделеева»
Адрес:190005, г. Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Web-сайт:
.
E-mail:
Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению
испытаний средств измерений в целях утверждения типа № RA.RU.311541 от 23.03.2016 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 28385-11 | Газоанализаторы кислорода | OXITEC | Фирма "Enotec GmbH", Германия | 1 год | Перейти |
| 10903-02 | Газоанализаторы | Свет | ОАО "Ангарское ОКБА", г.Ангарск | 1 год | Перейти |
| 12817-91 | Газоанализаторы | КЛЕН-2 | АООТ "НПО Химавтоматика", г.Москва | 1 год | Перейти |
| 49127-18 | Газоанализаторы кислорода и оксида углерода | COMTEC | Фирма "Enotec GmbH", Германия | 1 год | Перейти |
| 17538-98 | Газоанализаторы | Анкат 7664 | ПО "Аналитприбор", г.Смоленск | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
