Приложение к свидетельству № 67100
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счётчики воды «ПУЛЬС»
Назначение средства измерений
Счётчики воды «ПУЛЬС» (далее – счётчики) предназначенные для измерения объема
холодной питьевой воды по СанПиН 2.1.4.1074-01 и сетевой воды, протекающей
по трубопроводам систем горячего и холодного водоснабжения.
Описание средства измерений
Принцип работы счётчика состоит в измерении числа оборотов чувствительного
элемента (ЧЭ), вращающегося под действием потока протекающей воды. Количество оборотов
ЧЭ пропорционально объему воды, протекающего через счётчик.
Поток воды, пройдя фильтр, подается в корпус счётчика, поступает в измерительную
полость, внутри которой на специальных опорах вращается ЧЭ. Вода, пройдя зону вращения
ЧЭ, поступает в выходной патрубок. Передача вращения ЧЭ в счётный механизм
осуществляется при помощи магнитной связи.
Масштабирующий редуктор счётного механизма приводит число оборотов ЧЭ
к значениям протекшей воды в м
3
. Индикаторное устройство имеет барабанчики для указания
количества м
3
, а также стрелочные указатели для указания долей м
3
. На шкале индикаторного
устройства имеется сигнальная звездочка, обеспечивающая повышение разрешающей
способности счётчика. Со стороны входа счётчик имеет фильтр.
Конструктивно счётчики состоят из:
- корпуса (проточной части);
- чувствительного элемента (крыльчатка или турбина);
- счётного механизма с индикаторным устройством.
Счётчики изготовлены из коррозионно-устойчивых материалов. Детали, соприкасающиеся
с водой, изготовлены из материалов, не снижающих качество воды, стойких к ее воздействию
в пределах рабочего диапазона температур.
Счётчики выпускаются в следующих модификациях и исполнениях:
«ПУЛЬС»Х-ХХХ-Х
счётчик водывыходной сигнал:монтажная длинна, мм:
чувствительный элемент:
( ) – отсутствует; (80); (110) – для Ду 15;
(К) – крыльчатка
(И) – наличие (130) – для Ду 20;
Ду от 15 до 40 мм;
импульсного выхода. (160) – для Ду 25, 32;
(Т) – турбина
(195) – для Ду 40, 50, 65;
Ду от 50 до 100 мм.
(220) – для Ду 80;
диаметр условного прохода, мм:
(245) – для Ду 100.
(15); (20); (25); (32); (40);
(50); (65); (80); (100).
исполнение для диапазона температуры
воды:
(Х) – счётчик холодной воды;
(Г) – счётчик горячий воды;
(У) – универсальный счётчик.
Счётчики модификации «ПУЛЬС» К – ХХХ – Х, имеют только универсальное
исполнение.
Общий вид счётчиков показан на рисунках 1 - 2.
Схемы пломбировки счётчиков показаны на рисунках 3 - 4.
Лист № 2
Всего листов 6

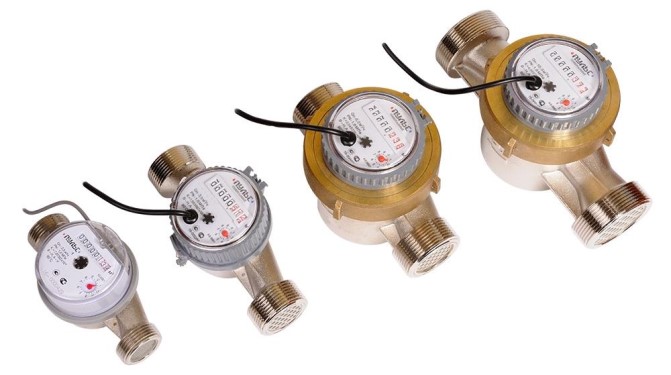

Рисунок 1 – Общий вид счётчиков с Ду 15 - 40 мм

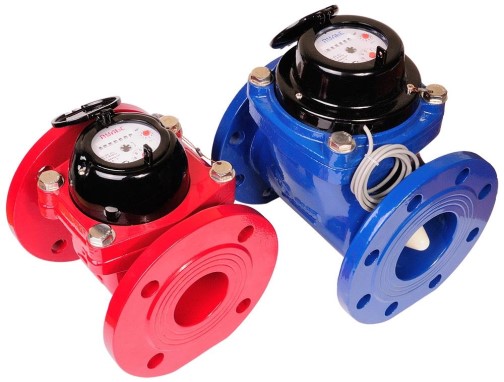

Рисунок 2 – Общий вид счётчиков с Ду 50 - 100 мм

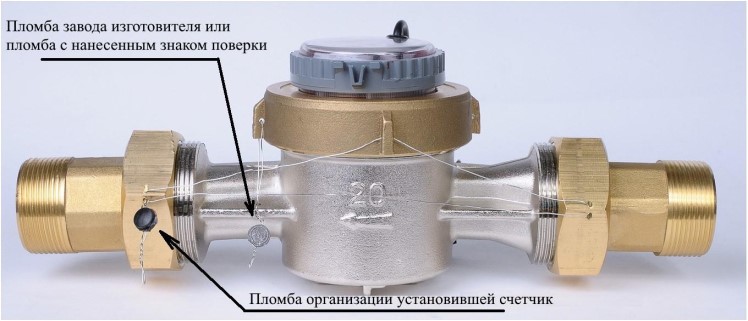

Рисунок 3 – Схема пломбировки от несанкционированного доступа счётчиков
«ПУЛЬС» К – ХХХ – Х
Лист № 3
Всего листов 6

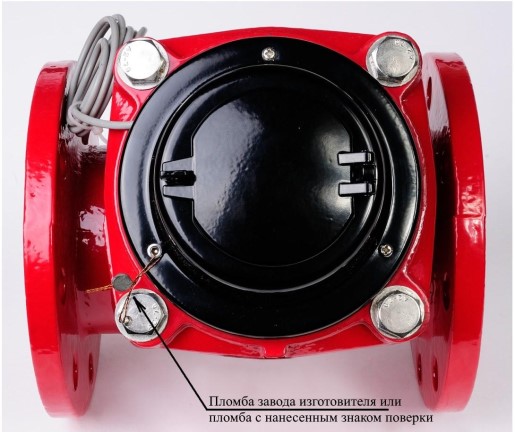

Рисунок 4 – Схема пломбировки от несанкционированного доступа
счётчиков «ПУЛЬС» Т – ХХХ – Х
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
40
АВ
0,40 0,20
1,00 0,80
10,0 10,0
20,0 20,0
1,6
0,1
Таблица 1 – Метрологические характеристики счётчиков «ПУЛЬС» К – ХХХ – Х
Наименование параметраЗначение параметра
Диаметр условного прохода, Ду, мм15202532
Метрологический класс
*
А В А В А В А В
Объемный расход воды, м
3
/ч
- минимальный расход Q
min
, м
3
/ч
0,06 0,03 0,10 0,05 0,14 0,07 0,24 0,12
- переходный расход Q
t
, м
3
/ч
0,15 0,12 0,25 0,20 0,35 0,28 0,60 0,48
- номинальный расход Q
n
, м
3
/ч
1,51,52,52,53,53,56,06,0
- максимальный расход Q
max
, м
3
/ч
3,03,05,05,07,07,012,0 12,0
Порог чувствительности, м
3
/ч 0,5·Q
min
Пределы допускаемой
относительной погрешности при
измерении объема в диапазонах:
- Q
min
≤ Q ˂ Q
t
±5
- Q
t
≤ Q ≤ Q
max
±2
Диапазон температуры воды, °Сот +5 до +90
Максимальное рабочее избыточное
давление, МПа, не более
Потеря давления при Q
max,
МПа, не
более
Вес импульса
**
, л/имп.0,01; 0,1
_____________
__
____
*
- метрологический класс А по ГОСТ Р 50193.1-92 – при вертикальном или наклонном
монтаже;
- метрологический класс B по ГОСТ Р 50193.1-92 – при горизонтальном монтаже.
**
Только для счётчиков, укомплектованных импульсным выходом. Вес импульса определяется
при заказе.
Лист № 4
Всего листов 6
100
В
1,0
2,0
70,0
140,0
1,6
Таблица 2 – Метрологические характеристики счётчиков «ПУЛЬС» Т – ХХХ – Х
Наименование параметраЗначение параметра
Диаметр условного прохода, Ду, мм506580
Способ монтажа
*
А В А В А В
Объемный расход воды, м
3
/ч
- минимальный расход Q
min
, м
3
/ч
0,80,41,00,51,20,6
- переходный расход Q
t
, м
3
/ч
1,60,82,01,02,41,2
- номинальный расход Q
n
, м
3
/ч
25,0 25,0 30,0 30,0 40,0 40,0
- максимальный расход Q
max
, м
3
/ч
50,050,060,060,080,080,0
Порог чувствительности, м
3
/ч 0,5·Q
min
Пределы допускаемой относительной
погрешности счётчиков холодной воды и
универсальных счётчиков при измерении
объема в диапазонах, %:
- Q
min
≤ Q ˂ Q
t
±5
- Q
t
≤ Q ≤ Q
max
±2
Пределы допускаемой относительной
погрешности счётчиков горячей воды при
измерении объема в диапазонах, %:
- Q
min
≤ Q ˂ Q
t
±5
- Q
t
≤ Q ≤ Q
max
±3
Диапазон температуры воды, °С:
- счётчики холодной водыот +5 до +40
- счётчики горячей водыот +5 до +90
- счётчики универсальныеот +5 до +90
Максимальноерабочее избыточное
давление, МПа, не более
Потеря давления при Q
max,
МПа, не более0,1
Вес импульса
**
, м
3
/имп. 0,01; 0,1; 1
_____________
__
____
*
А – при вертикальном или наклонном монтаже;
B – при горизонтальном монтаже.
**
Только для счётчиков, укомплектованных импульсным выходом. Вес импульса определяется
при заказе.
Таблица 3 – Основные технические характеристики счётчиков «ПУЛЬС» К – ХХХ – Х
Наименование характеристикиЗначение
Диаметр условного прохода, Ду, мм1520253240
Габаритные размеры счётчиков, мм, не более:
- длина80 или 110130160160195
- ширина 65 65 75100100
- высота 72 72 80110
120
Масса, кг, не более 0,45 0,6 0,9 2,0 2,4
Рабочие условия эксплуатации:
- диапазон температуры окружающей среды, °Сот +5 до +60
- относительная влажность при 35 °С, %, не более 80
- атмосферное давление, кПаот 84 до 106,7
Емкость счётного механизма, м
3
99999,999
Ценаделениямладшегоразрядашкалы
индикаторного устройства, м
3
0,0001
Лист № 5
Всего листов 6
Средний срок службы, лет12
Средняя наработка на отказ, ч, не менее 110000
Таблица 4 – Основные технические характеристики счётчиков «ПУЛЬС» Т – ХХХ – Х
Наименование характеристикиЗначение
Диаметр условного прохода, Ду, мм506580100
Габаритные размеры счётчиков, мм, не более:
- длина195195220245
- ширина160180190215
- высота215225280295
Масса, кг, не более 12,1 12,9 13,8 16,2
Рабочие условия эксплуатации:
- диапазон температуры окружающей среды, °Сот +5 до +60
- относительная влажность при 35 °С, %, не более 80
- атмосферное давление, кПаот 84 до 106,7
Емкость счётного механизма, м
3
9999999
Ценаделениямладшегоразрядашкалы
индикаторного устройства, м
3
0,01
Средний срок службы, лет12
Средняя наработка на отказ, ч, не менее 110000
Знак утверждения типа
наносится на индикаторное устройство любым технологическим способом, обеспечивающим
четкое изображение этого знака, его стойкость к внешним воздействующим факторам, а также
сохраняемость и на титульном листе паспорта типографским способом.
Комплектность средства измерений
Количество
1 шт.
1 экз.
Таблица 5 – Комплектность счётчиков
НаименованиеОбозначение
Счётчик воды «ПУЛЬС» Х-ХХХ-Х
*
Паспорт -
_______
*
Модификация счётчика определяется договором на поставку.
Поверка
осуществляется по документу МИ 1592-2015 «Рекомендация. ГСИ. Счетчики воды. Методика
поверки».
Основные средства поверки:
- рабочий эталон 1-го разряда по ГОСТ 8.374-2013, (установка поверочная УП-65,
регистрационный номер в Федеральном информационном фонде (рег. №) 27362-04);
- рабочийэталон1-горазрядапоГОСТ8.374-2013,(установкаповерочная
расходомерная тепловая ПРТ, рег.№ 31244-06);
- рабочий эталон 2-го разряда транспортируемый по ГОСТ 8.374-2013, (установка
поверочная переносная Каскад-2П, рег.№ 25742-09).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых счётчиков с требуемой точностью.
Знак поверки наносится на пломбы счётчика в соответствии с рисунками 3-4 и в
паспорт и/или на бланк свидетельства о поверке счётчика.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Лист № 6
Всего листов 6
Нормативные и технические документы, устанавливающие требования к счётчикам воды
«ПУЛЬС»
ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений
объема и массы жидкости
ГОСТ 8.374-2013 ГСИ. Государственная поверочная схема для средств измерений
объемного и массового расхода (объема и массы) воды
ГОСТ Р 50193.1-92 (ИСО 4064/1-77) Измерение расхода воды в закрытых каналах.
Счетчики холодной питьевой воды. Технические требования
ТУ 4213-001-61604290-2017 Счётчики воды «ПУЛЬС». Технические условия
Изготовитель
Общество с ограниченной ответственностью «Аква-С» (ООО «Аква-С»)
ИНН 5012056416
Адрес: 143960, Московская обл., г. Реутов, ул. Фабричная, д. 7
Телефон (факс): +7 (495) 727-11-91
Web-сайт:
Испытательный центр
ЗакрытоеакционерноеобществоКонсалтинго-инжиниринговоепредприятие
«Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)
Адрес: 125424, г. Москва, Волоколамское шоссе, д. 88, стр. 8
Телефон (факс): +7 (495) 491-78-12
Е-mail:
Аттестат аккредитации ЗАО КИП «МЦЭ» по проведению испытаний средств измерений
в целях утверждения типа № RA.RU.311313 от 09.10.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 29110-05 | Анализаторы воды электрохимические портативные | EUTECH, мод. EcoScan, Cyber Scan | Фирма "Eutech Instruments Europe B.V.", Нидерланды | 1 год | Перейти |
| 27014-04 | Счетчики холодной и горячей воды | B.METERS мод. GSD-8 | ООО "Северокузбасский машиностроительный завод", г.Анжеро-Судженск | 4 года - для гор.воды; 5 лет - хол. | Перейти |
| 31424-07 | Счетчики активной и реактивной электрической энергии трехфазные | СЕ 304 | АО "Электротехнические заводы "Энергомера", г.Ставрополь | 8 лет; с 11.2018 - 12 лет | Перейти |
| 71545-18 | Расходомеры-счетчики жидкости ультразвуковые | Sentinel LCT4 | Фирма "GE Sensing EMEA", Ирландия; Фирма "GE Infrastructure Sensing, LLC", США | 4 года | Перейти |
| 23926-07 | Счетчики электрической энергии однофазные электронные | СОЛО | ОАО "ЛЭМЗ", г.С.-Петербург | 16 лет | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
